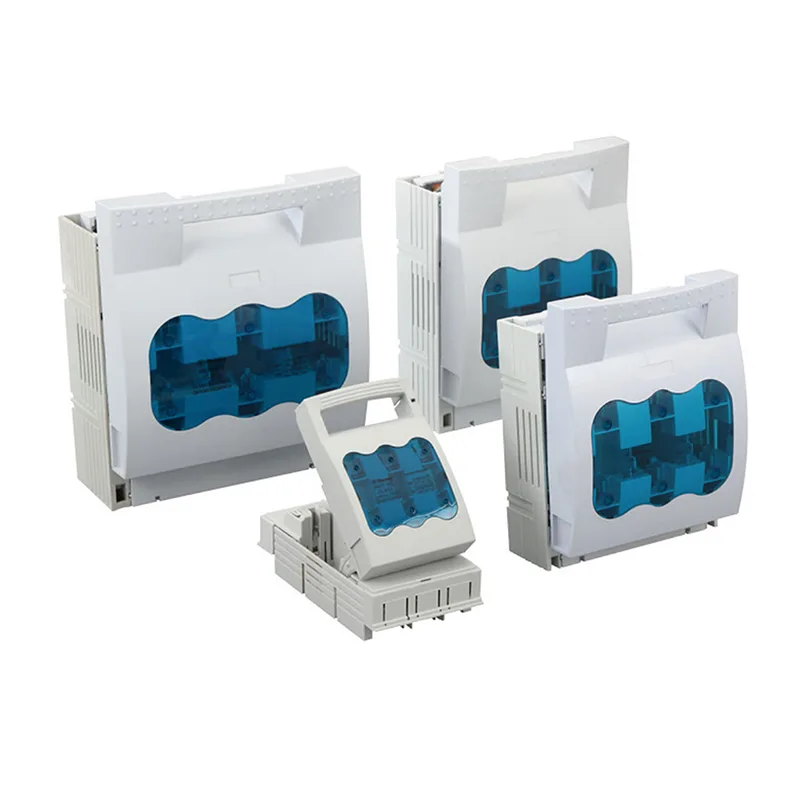

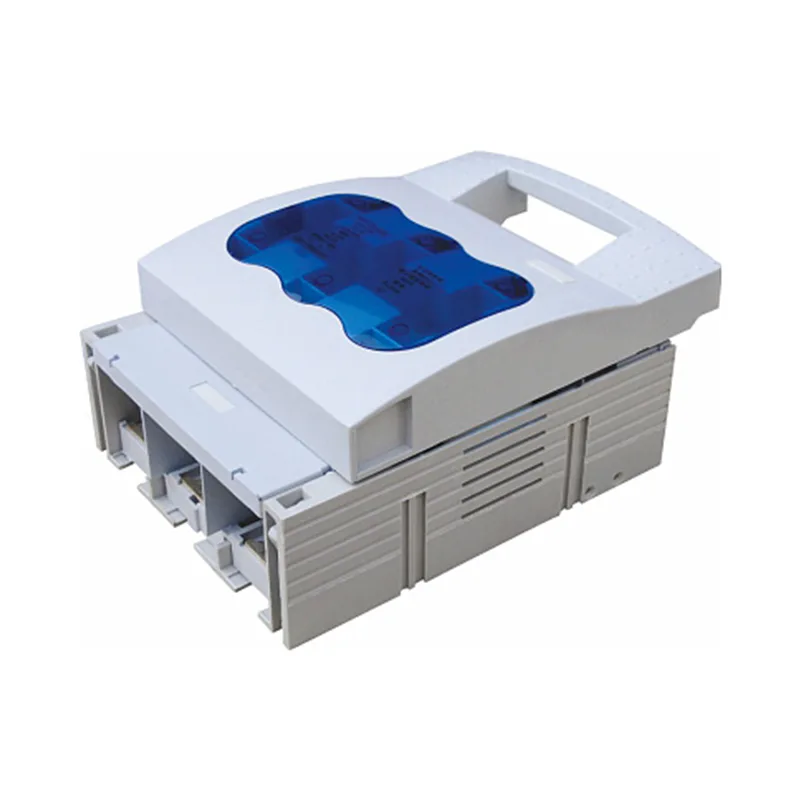

Роз'єднувач із запобіжником HR17B

Роз'єднувач із запобіжником XUCKY HR17B може працювати з навантаженням. Він застосовний до номінального струму 40A~630A. Є 2 групи, 3 групи і 4 групи. Він може бути встановлений на шині та встановлений на нерухомій пластині. Він також забезпечує вхідну та вихідну структуру верхнього та нижнього кінців, введення ножа та пристрій для гасіння дуги; і закритий отвір виявлення знаходиться на кришці перемикача, перемикач сигналу та перемикач виявлення вбудовані. Його можна оснастити контролером запобіжників і використовувати як рубильник.

Надіслати запит

Опис продукту

Сфера застосування

Високоякісний роз’єднувач із запобіжником XUCKY HR17B можна працювати з навантаженням. Він застосовний до номінального струму 40A~630A. Є 2 групи, 3 групи і 4 групи. Він може бути встановлений на шині та встановлений на нерухомій пластині. Роз'єднувач плавкого запобіжника HR17B також забезпечує вхідну та вихідну структуру верхнього та нижнього кінців, ножового введення та пристрою гасіння дуги; і закритий отвір виявлення знаходиться на кришці перемикача, перемикач сигналу та перемикач виявлення вбудовані. Його можна оснастити контролером запобіжників і використовувати як рубильник.

Роз’єднувач із запобіжником – красивий, новий і лаконічний, він відповідає IEC60947-3 і GB14048.3.

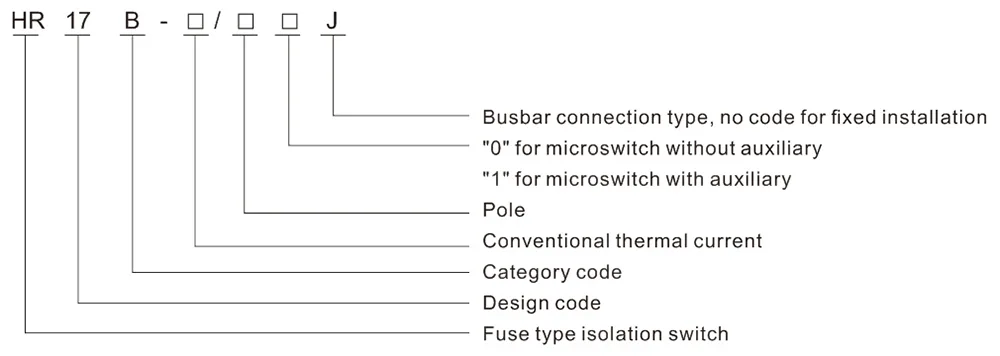

Модель і значення

Основні технічні параметри

Модель роз'єднувача запобіжника		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Номінальна напруга ізоляції Ui		690В	690В	800В	800В	800В	800В
Номінальна робоча напруга Ue		AC400, 660В
Номінальний робочий струм Ie	400В AC-23B	40А	63A	160А	250А	400А	630A
Номінальний робочий струм Ie	660В AC-22B	32А	50А	100А	200А	315A	425A
Номінальна короткочасна продуктивність Iсм		10Ie
Номінальний обмежений струм короткого замикання Inc		50 кА
Плавка вставка		РТ14-40	РТ14-63	NT00-160	НТ1-250	НТ2-400	NT3-630

Контур і монтажні розміри

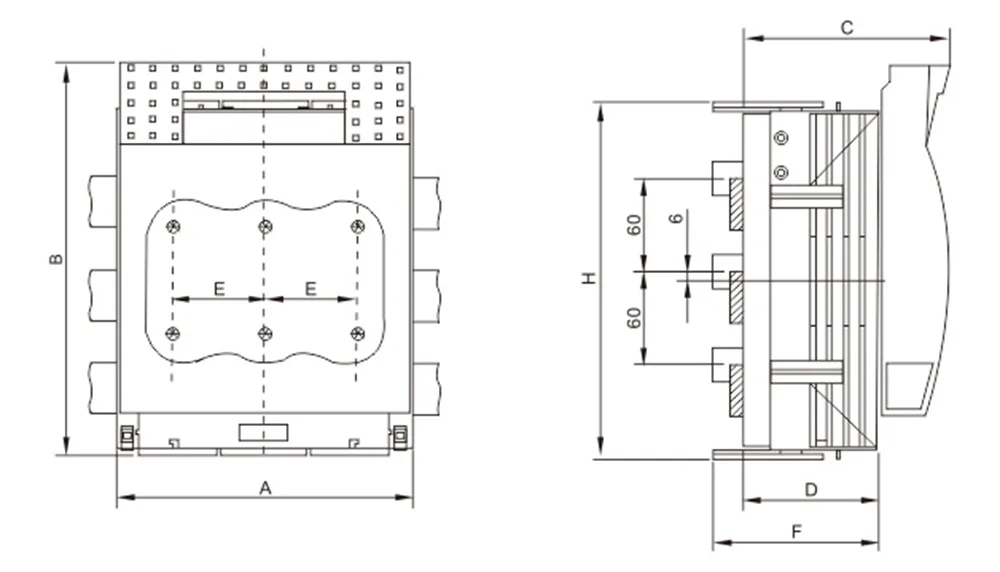

Габаритні та монтажні розміри HR17B-160~630A підвісного типу

Модель	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

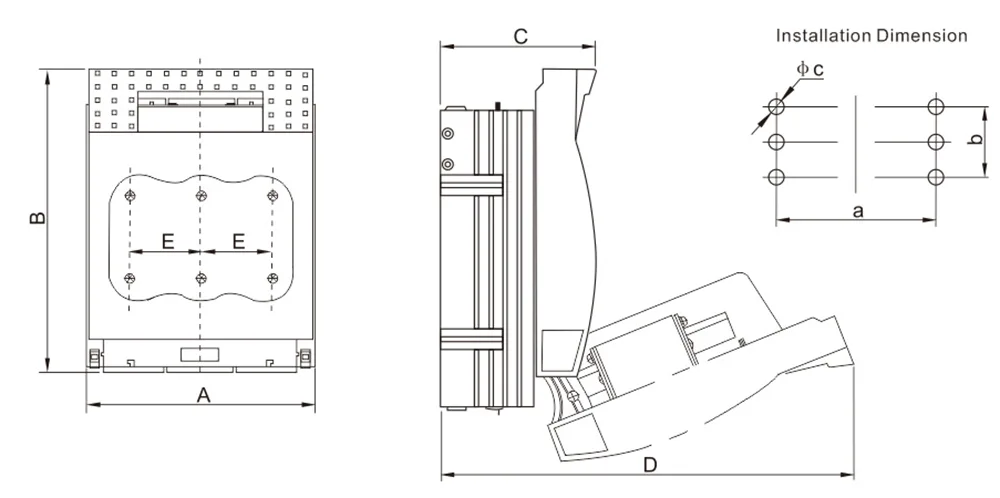

Габаритні та монтажні розміри HR17B-40~630A фіксовані

Модель		Габаритні розміри (мм)					Монтажний розмір (мм)
Модель		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
