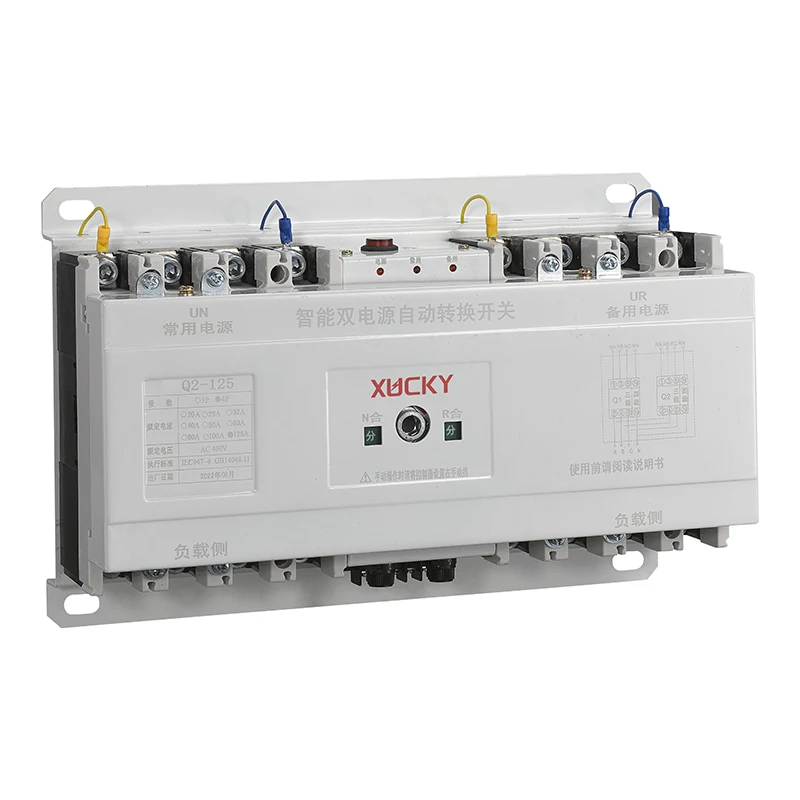

Автоматичний перемикач Q2

Цей домашній перемикач відповідає стандарту GB / T14048.11-2005 "низьковольтні розподільчі пристрої та пристрої керування - обладнання для автоматичного перемикання". Цей електричний рівень продукту відноситься до класу CB.

Моделі та технічні характеристики

Нормальні умови праці

● Температура навколишнього повітря: -5℃~+40℃, а середня температура за 24 години нижче +35℃;

● Відносна вологість повітря не перевищує 50% при температурі навколишнього повітря +40 ℃, при низькій температурі відносна вологість вище. Середня максимальна відносна вологість самого вологого місяця становить 90%, тоді як середня мінімальна температура цього місяця становить +25 ℃. Врахування конденсату на поверхні виробу внаслідок перепадів температури;

● Висота місця установки не більше 2000м;

● Категорія установки: IV;

● Цей перемикач ATS повинен бути встановлений у місці, де немає сильної вібрації, ударів і корозії;

● Категорія використання: A;

● Коли наведені вище умови не можуть бути виконані, користувач і виробник мають вирішити це шляхом консультації.

Базова структура

Автоматичний перемикач Q2 в основному складається з автоматичного вимикача перетворення живлення, робота перемикача має три статусні позиції для вибору користувача: звичайне живлення (N) закриття, подвійне розмикання, резервне живлення (R) закриття, домашній перемикач має малий розмір , легка вага, стабільна робота, простий у використанні тощо.

Монтаж і використання

Під час підключення загальне джерело живлення N має бути підключено до автоматичного вимикача загального джерела живлення QN, а резервне джерело живлення R має бути підключено до автоматичного вимикача QR резервного джерела живлення. Якщо QN і QR є чотирипровідними автоматичними вимикачами, режим підключення відповідає схемі з’єднання, 1, 3, 5 QN і QR є трифазними (A, B, C) вхідними клемами, 7 – нульовою лінією. (N) вхідний термінал, 8 – вихідний термінал нульової лінії. Якщо автоматичний вимикач є триполюсним, необхідно, щоб нульова лінія NN загального джерела живлення (N) і нульова лінія NR резервного джерела живлення (R) були з’єднані з триполюсним спеціальним клема нульової лінії KG. Конкретну роботу див. схему підключення. Джерело живлення Автоматичний контролер із подвійним перемикачем живлення приймає вхідну лінію А-фазу та нульову лінію N автоматичного вимикача QN та QR, якщо використовується триполюсний автоматичний вимикач, має бути підключений до нульової лінії NN та NR, триполюсного виділеного нульова клема знаходиться між двома автоматичними вимикачами, при встановленні та підключенні автоматичного вимикача живлення, не допускайте, щоб лінія локального контролера, підключена до вхідної клеми автоматичного вимикача, була забута, зламана або мала коротке замикання.

Установчі розміри

Технічний параметр

Використання операції

Незалежно від напруги загального джерела живлення та резервного джерела живлення, обидва можуть використовувати ручне керування. Під час ручного керування кнопку ручного й автоматичного керування слід розмістити в положенні ручного керування, при натисканні ручки за годинниковою стрілкою до терміналу вимикач QR резервного джерела живлення розмикається, вимикач загального живлення QN закривається; при натисканні ручки проти годинникової стрілки на клему вимикач QR резервного джерела живлення замикається, вимикач загального джерела живлення QN розмикається.

На панелі індикатор живлення (червоний), якщо індикатор не світиться, вказуючи на те, що в блокі автоматичного керування стався збій, не може працювати з перемикачем АВР. Після ремонту до нормального стану кнопка «ручний-автоматичний» знаходиться в автоматичному положенні, якщо загальне джерело живлення нормальне, перемикач автоматично введе вимикач загального джерела живлення QN у закритому стані, індикатор N (жовтий) горить на панелі; якщо загальне джерело живлення не є нормальним, тоді перемикач ATS автоматично переключиться на резервне джерело живлення QR для живлення, індикатор R резервного джерела живлення світиться (зелений).

Примітка. Фактичний розмір має перевагу, наведені вище дані лише для довідки.
