Розподільна коробка серії BE

Розподільна коробка серії BE на замовлення XUCKY Electric поділяється на три типи залежно від матеріалу основи та кришки для задоволення різних потреб ринку. Конструкція повністю враховує потреби монтажника та значно покращує зручність, гнучкість і безпеку продукту. Завдяки повним функціям, простому зовнішньому вигляду та новітній формі його можна широко використовувати у висотних будинках, будинках, вокзалах, портах, аеропортах, лікарнях, театрах, великих комерційних зонах, промислових і гірничодобувних підприємствах та інших місцях.

Надіслати запит

Опис продукту

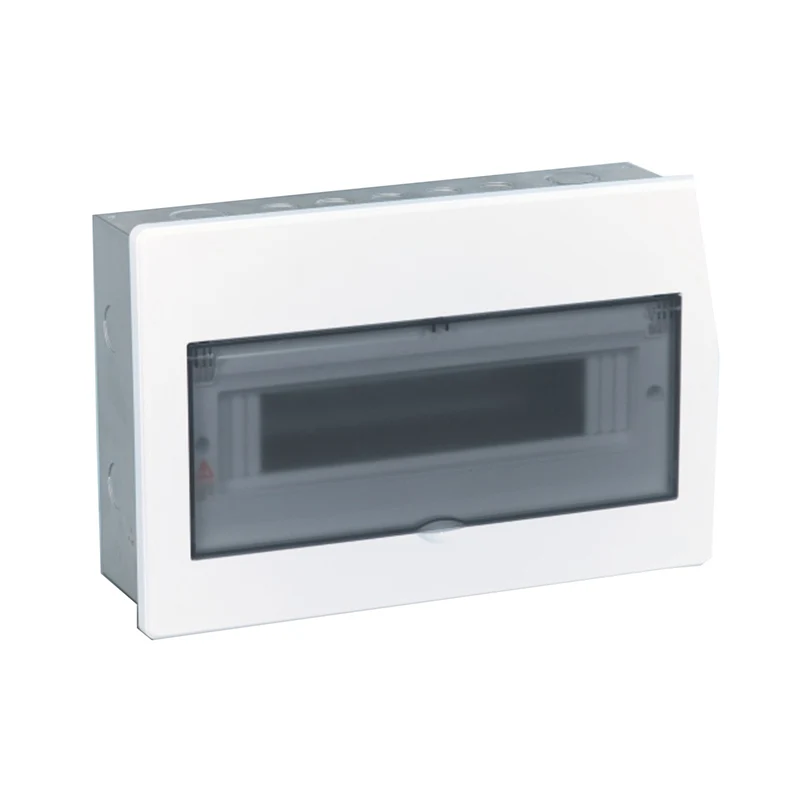

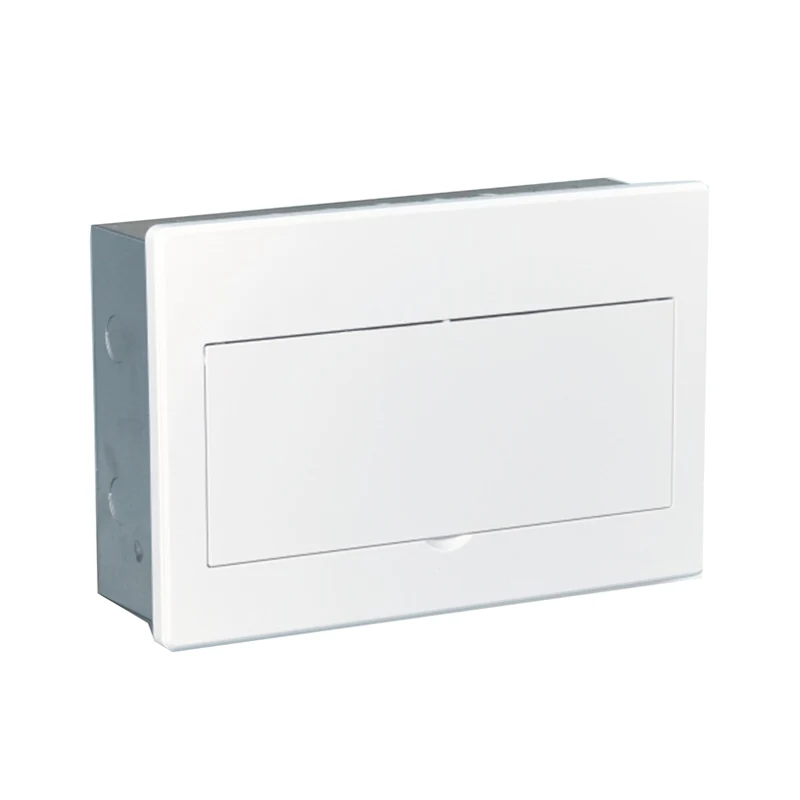

Обкладинка має подвійний вигин і має яскравий, простий та елегантний вигляд.

Технічні характеристики розподільної коробки серії BE

Серія продуктів: розподільна коробка вбудованого монтажу/розподільна коробка поверхневого монтажу

Шляхи: 4way, 7way, 10way, 12way, 14way, 16way, 18way, 20way, 24way (вбудований монтаж), 28way, 40way

Продукти:

1. вбудований монтаж

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.поверхневий монтаж

БЕП-М 104, БЕП-М 107, БЕП-М 110, БЕП-М 112, БЕП-М 114, БЕП-М116, БЕП-М 118, БЕП-М 120, БЕП-М 228, БЕП-М 240

Основний матеріал коробки: високоякісний холоднокатаний лист, електростатичне порошкове покриття

Розміри однорядної вбудованої монтажної коробки (ширина*висота): (4way)143x75mm, (7一20way)192x75 mm, (24way)230x90mm

Матеріал кришки: високоякісний ABS для основи кришки та білих рухомих дверей, високоякісний ПК для прозорих рухомих дверей,

Установка кришки: фіксується гвинтом

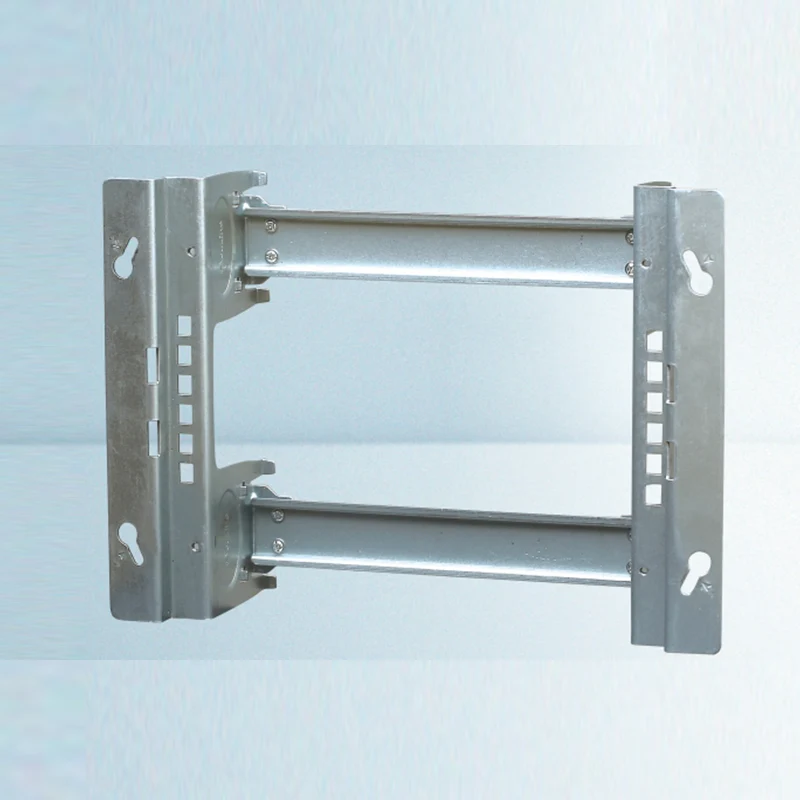

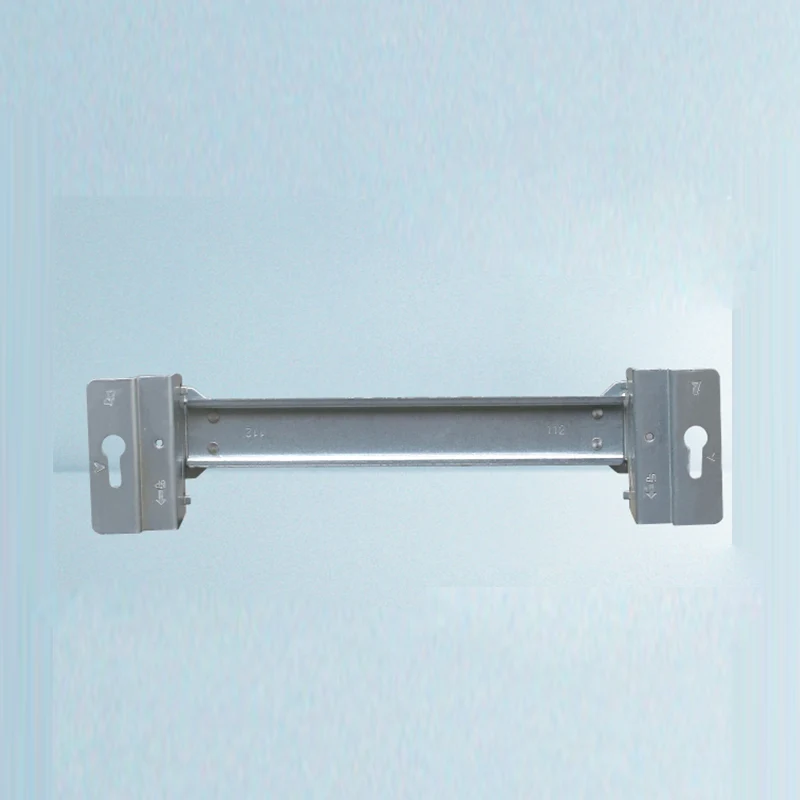

Монтаж коробки: 1. вбудоване кріплення; 2. Поверхневий монтаж

Розмір каналу: 18 мм (стандартна ширина)

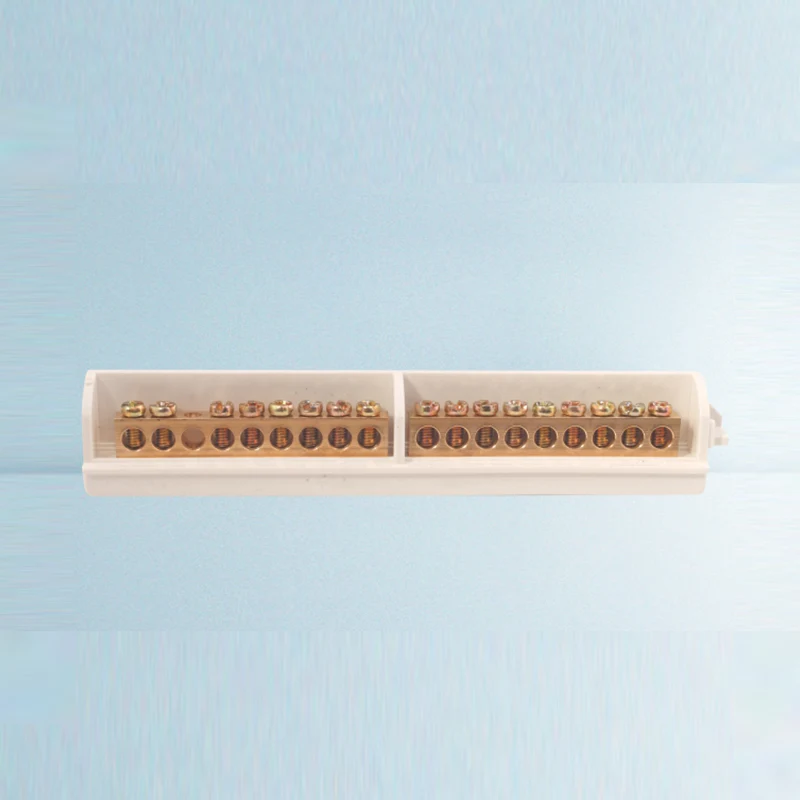

Розмір поперечного перерізу клеми: ①4~20way 6 x 10mm; ②24~ 40 каналів 6,4 x 12 мм

Номінальна напруга (В): ~400В змінного струму (±20%) 50~60Гц

Номінальний струм/макс. Вхід струму: ①55A (4~20way) 6 x 10mm; ②63A (24~40 напрямків) 6,4 x 12 мм

Стандарт продукту: GB17466.1-2008, GB17466.24-2008

Захист від проникнення: IP40

Інформація про упаковку розподільної коробки серії BE

Специфікація та опис		Фото	Картон ДШВ (см)	(PCS/CTN)
Розподільча коробка
BE-M104	Поверхневий монтаж		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Вбудоване кріплення		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

Серія BE


Обкладинка	Основа коробки

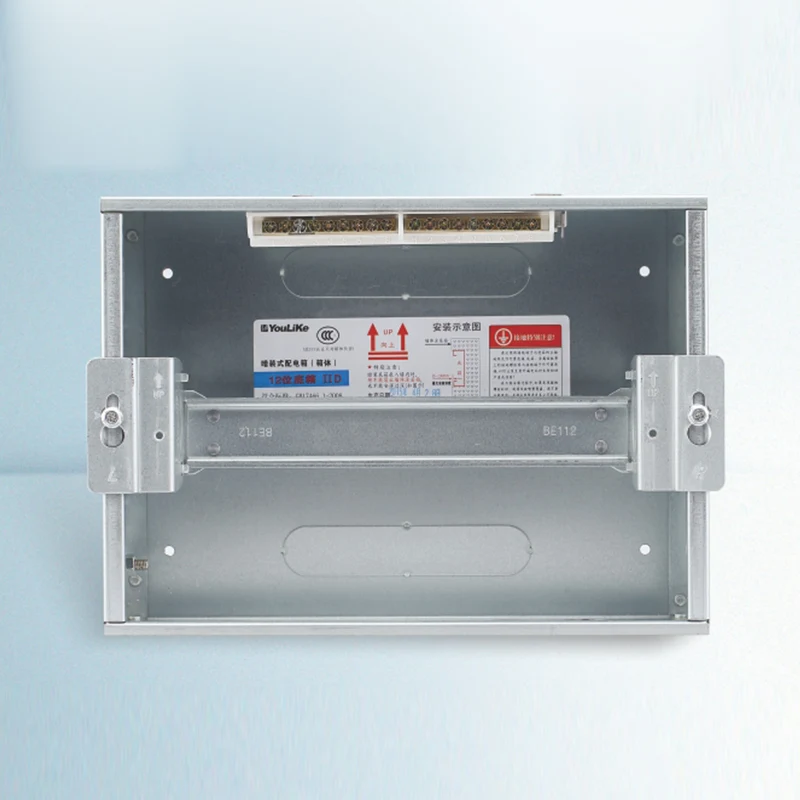

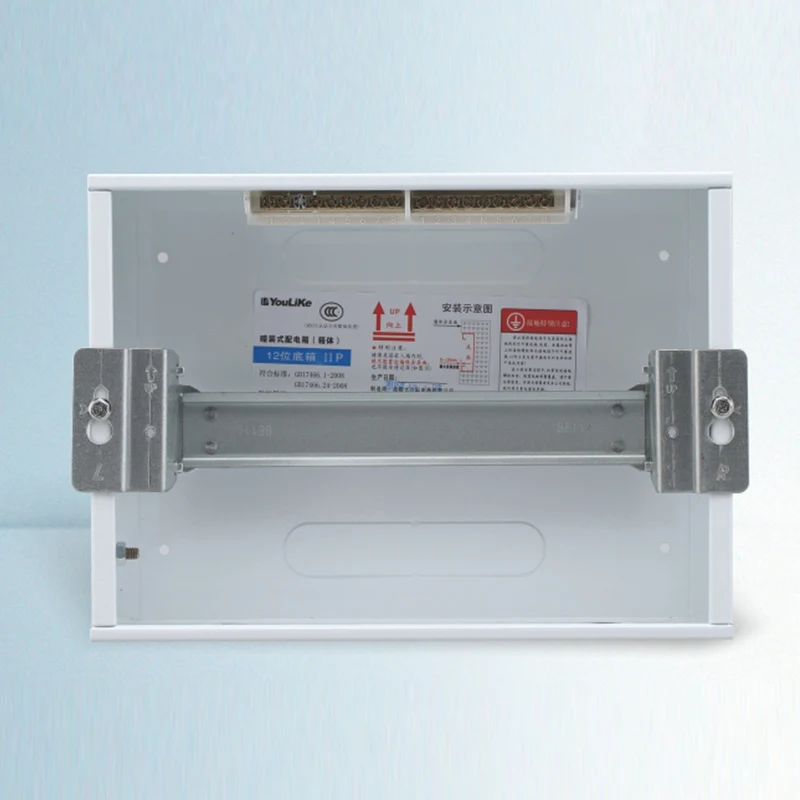

Основа коробки для поверхневого монтажу виготовлена з високоякісної холоднокатаної пластини, товщиною 1,0 мм для одного ряду та 1,2 мм для двох рядів. Основа вбудованої монтажної коробки виготовлена з високоякісної холоднокатаної плити, 0,8 мм для одного ряду та 1,0 мм для два ряди. Поверхня пластини покрита електростатичним порошковим покриттям, і допуск повністю відповідає вимогам допуску PT.A у GB/t 708-2006.
