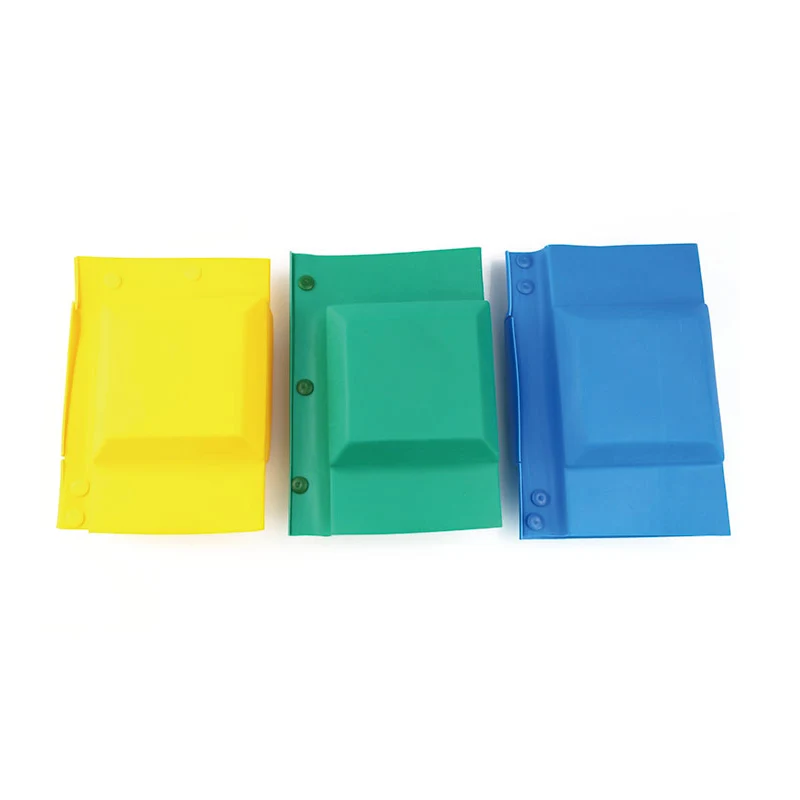

MPH Термоусадкова з’єднувальна коробка шин

Високоякісна термозбіжна з’єднувальна коробка MPH від китайських постачальників. Підтримка індивідуального масового виробництва з’єднувальної коробки шин серії MPH має характеристики зручного встановлення та тривалого терміну служби.

Надіслати запит

Опис продукту

вступ

З’єднувальна коробка для термоусадочної шини MPH має характеристики зручного монтажу та тривалого терміну служби.

Він в основному використовується на електростанціях, шинних шинах електростанції, ізольованому захисті та захисті безпеки терміналу силового трансформатора.

застосування

З’єднувальна коробка MPH з термоусадковою шиною в електрообладнанні при електричному з’єднанні захисту ізоляції, а також вимикачі розподільних пристроїв високої та низької напруги не деформуються, тепло не деформується, тепло не стискається, зовнішній вигляд кутів, товщина стінки рівномірна, точний розмір, стабільна продуктивність, гладкий і ретельний зовнішній вигляд, тривалий термін служби тощо можуть краще підкреслити клас обладнання, загальний ефект більш очевидний для продуктів нашої компанії.

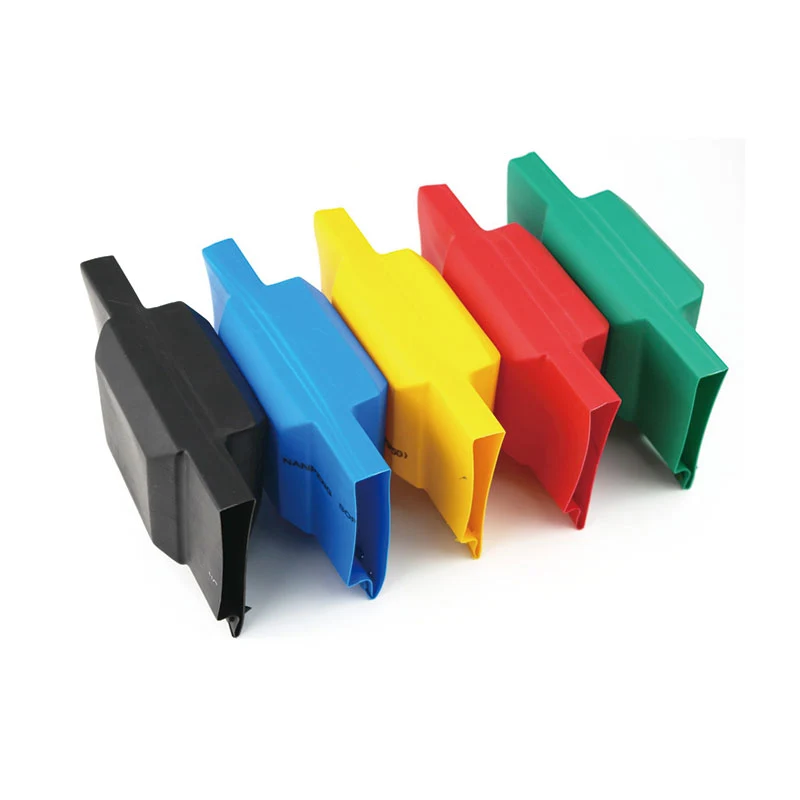

Стандартне шинне з’єднання з термоусадковою розподільною коробкою
Т-подібне з'єднання	L-з'єднання	I-шарнір

Характеристики з’єднувальної коробки MPH для термозбіжних шин

● Стандарт: GB/T 1059-2007

● Малий дим, м'який, вогнестійкий, високої інтенсивності, стійкий до електрики та вуглецю

● Відповідає ROHS

● Стандартні кольори: червоний, жовтий, зелений, інші кольори доступні за запитом.

Технічні характеристики

Property	Типові дані	Метод/умова випробування
Міцність на розрив	≥8,0 МПа	ASTM D 2671
Подовження при розриві	≥300%	ASTM D 2671
Міцність на розрив після теплового старіння	≥6,9 МПа	130 ℃ × 168 год
Подовження після теплового старіння	≥100%	130 ℃ × 168 год
Займистість (кисневий індекс)	≥28	GB/T 2406
Тепловий шок	Немає слідів	JB 7829 Додаток D
Діелектрична міцність	≥20кВ/мм	ASTM D 149
Міцність（Шор А）	≤90	GB2411
Стійкий до об'єму	≥1014Ω.см	IEC 60093

Як використовувати?

Таблиця специфікацій з’єднувальної коробки шин MPH
Модель	Специфікація	Специфікація шини, що адаптується	Примітка
MPH1-R-L	30x3 40x4 50x5 60x6 80x8 100x10 120x10 125x10 150x10 160x10	30x3 40x4 50x5 60x6 80x8 100x10 120x10 125x10 150x10 160x10	1кВ червоний роз'єм L-типу
MPH1-Y-L			Жовтий роз'єм L-типу 1 кв
MPH1-G-L			Зелений роз'єм L-типу 1 кв
MPH1-R-L			1кВ червоний роз'єм L-типу
MPH1-B-L			Чорний роз'єм L-типу 1 кв
MPH1-R-T			1кВ червоний Т-подібний роз'єм
MPH1-Y-T			Жовтий Т-подібний роз'єм 1кВ
MPH1-G-T			Зелений роз'єм T-типу 1кВ
MPH1-R-T			1кВ червоний Т-подібний роз'єм
MPH1-B-T			1кВ чорний Т-подібний роз'єм
MPH1-R-I			1кВ червоний роз'єм типу I
MPH1-Y-I			Жовтий роз'єм типу I 1кВ
MPH1-G-I			Зелений роз'єм I-типу 1 кв
MPH1-R-I			1кВ червоний роз'єм типу I
MPH1-B-I			Роз'єм I-типу чорного кольору 1 кв
MPH10-R-L	30x3 40x4 50x5 60x6 80x8 100x10 120x10 125x10 150x10 160x10	30x3 40x4 50x5 60x6 80x8 100x10 120x10 125x10 150x10 160x10	10 кВ червоний роз'єм L-типу
MPH10-Y-L			Жовтий роз'єм L-типу 10 кВ
MPH10-G-L			Зелений L-роз'єм 10 кВ
MPH10-R-L			10 кВ червоний роз'єм L-типу
MPH10-B-L			10 кВ Чорний роз'єм L-типу
MPH10-R-T			10 кВ Червоний Т-подібний роз'єм
MPH10-Y-T			Жовтий роз'єм T-типу 10 кВ
MPH10-G-T			Зелений Т-подібний роз’єм 10 кВ
MPH10-R-T			10 кВ Червоний Т-подібний роз'єм
MPH10-B-T			10 кВ чорний Т-подібний роз'єм
MPH10-R-I			10 кВ червоний роз'єм типу I
MPH10-Y-I			Жовтий роз'єм I-типу 10 кВ
MPH10-G-I			Зелений роз'єм типу I 10 кВ
MPH10-R-I			10 кВ червоний роз'єм типу I
MPH10-B-I			10 кВ чорний роз'єм типу I
MPH35-R-L	30x3 40x4 50x5 60x6 80x8 100x10 120x10 125x10 150x10 160x10	30x3 40x4 50x5 60x6 80x8 100x10 120x10 125x10 150x10 160x10	35kv Червоний роз'єм L-типу
MPH35-Y-L			Жовтий роз'єм L-типу 35 кв
MPH35-G-L			Зелений L-роз'єм 35 кв
MPH35-R-L			35kv Червоний роз'єм L-типу
MPH35-B-L			35kv Чорний роз'єм L-типу
MPH35-R-T			35 кВ Червоний роз'єм Т-типу
MPH35-Y-T			Жовтий роз'єм T-типу 35 кв
MPH35-G-T			Зелений Т-подібний роз'єм 35 кв
MPH35-R-T			35 кВ Червоний роз'єм Т-типу
MPH35-B-T			35kv Чорний роз'єм Т-типу
MPH35-R-I			35 кВ Червоний роз'єм типу I
MPH35-Y-I			Жовтий роз'єм I-типу 35 кв
MPH35-G-I			Зелений роз'єм типу I 35 кв
MPH35-R-I			35 кВ Червоний роз'єм типу I
MPH35-B-I			35kv Чорний роз'єм типу I
