Перемикач

I. Діапазон застосування

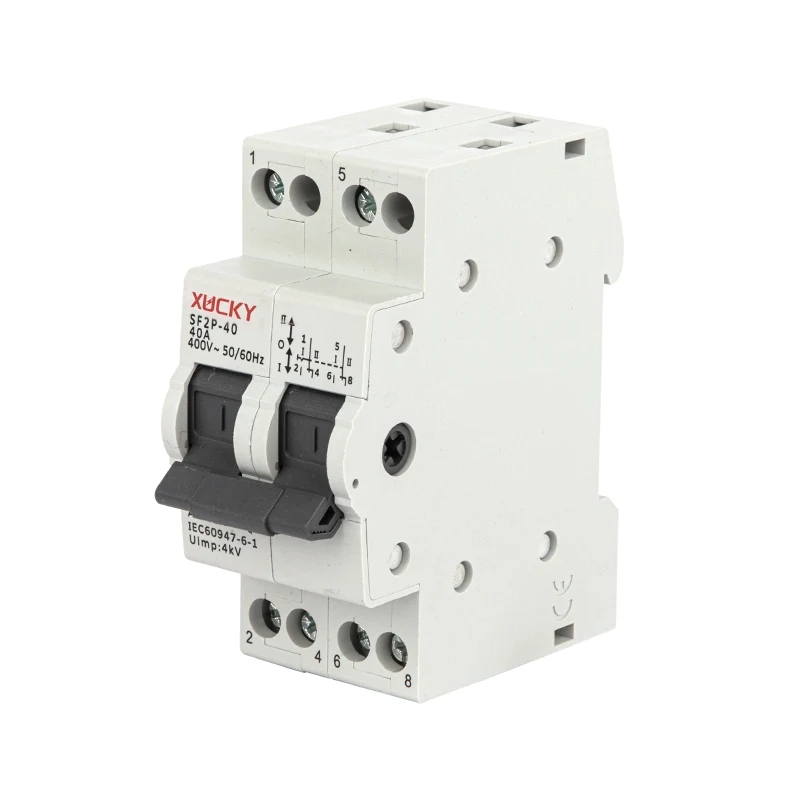

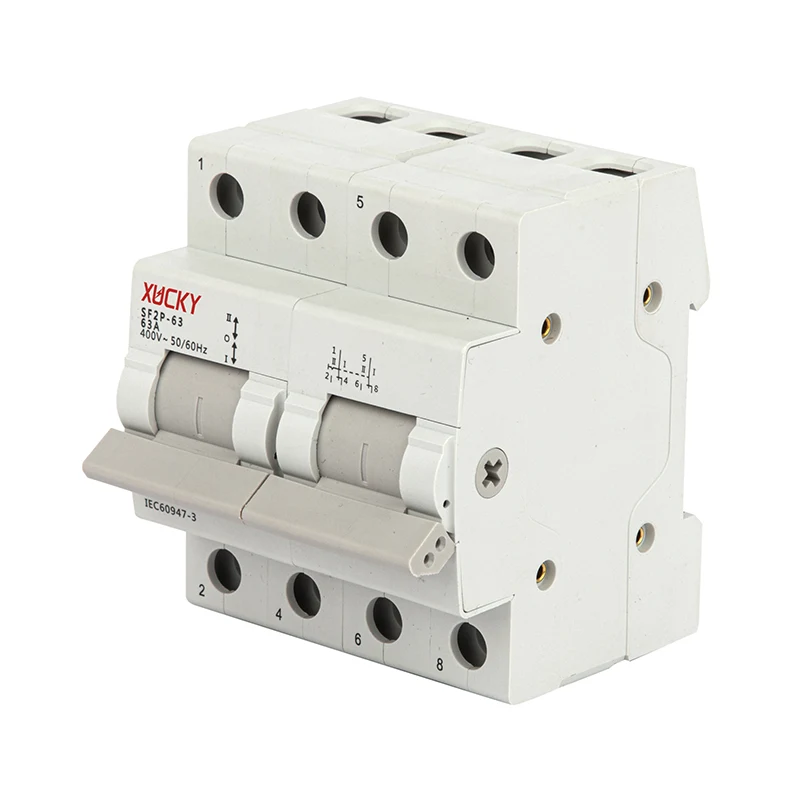

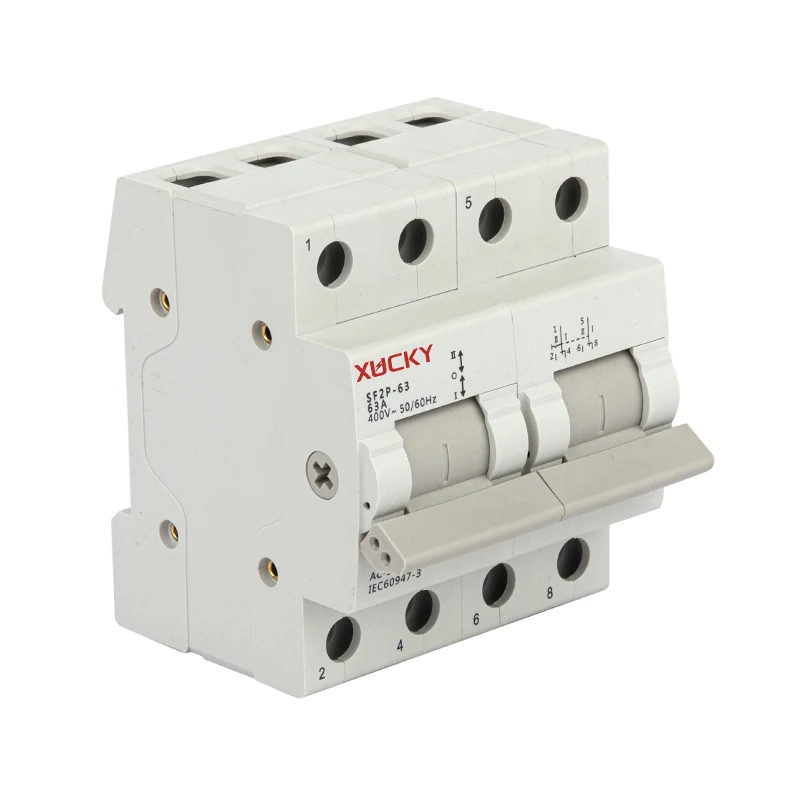

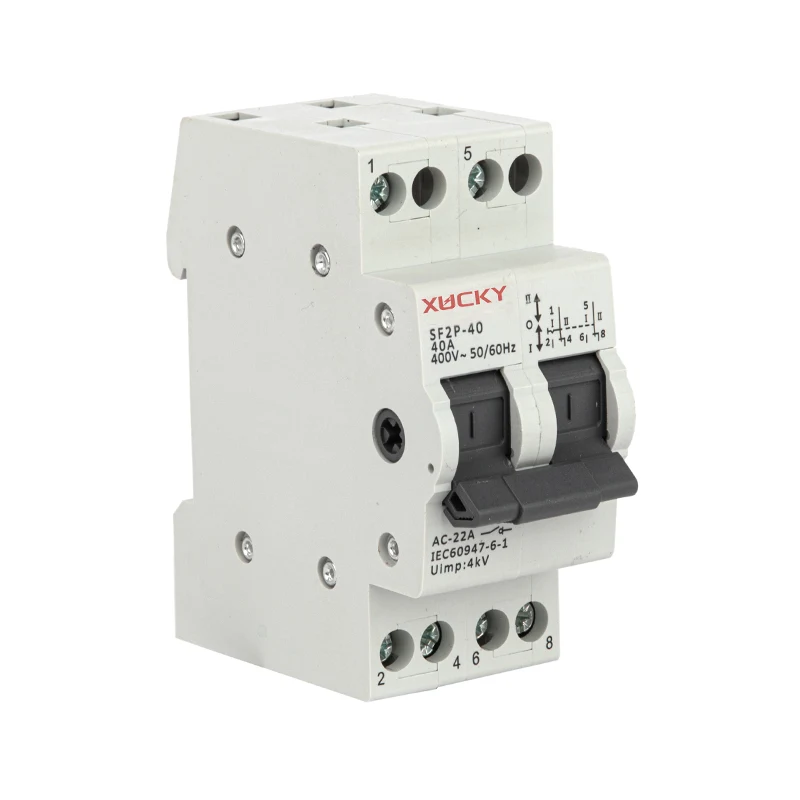

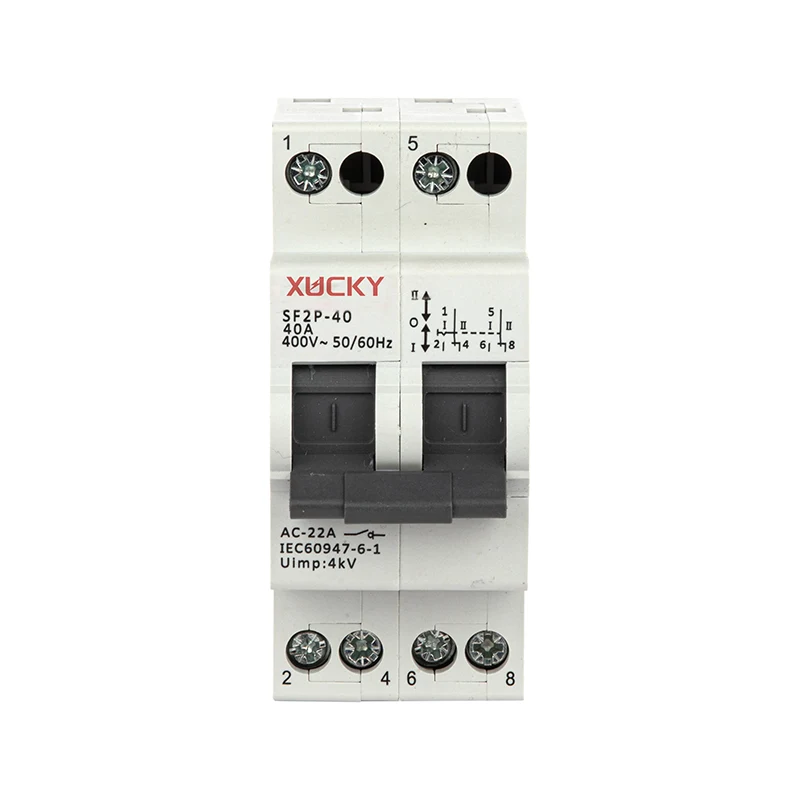

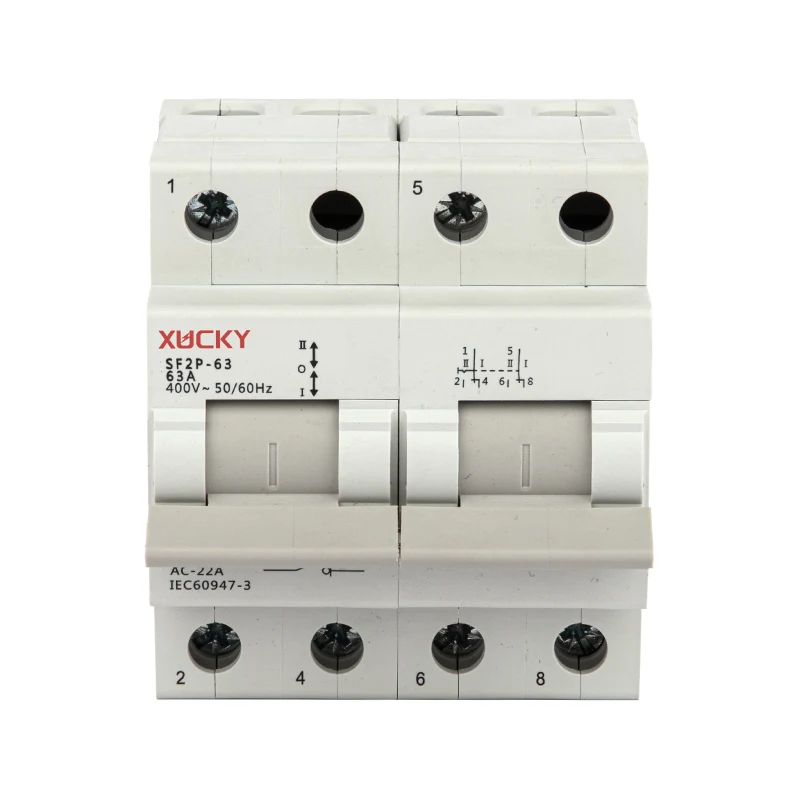

Мікроперемикач для монтажу на DIN-рейку серії SF — це свого роду перемикач, який застосовується до гібридної схеми опору та імпедансу зі змінним струмом 50 Гц або 60 Гц, номінальною напругою нижче 230-400 В і номінальним струмом 16 A-125 A, що дозволяє використовувати 2 джерела живлення або перетворення навантаження, реалізуючи функції перетворення схеми та відключення вимикача. Його можна використовувати для перемикання джерела живлення електричного обладнання, перемикання позитивного та зворотного ходу двигуна, вимірювання воітажу зворотного кола та зміни фази струму тощо. Продукт відповідає стандартам IEC60947-3 і EN60947-3

II. Особливості продукту

Мікроперемикач для установки на DIN-рейку реалізує перемикання позицій O, l та II безпосередньо за допомогою ручної ручки. Поворотний паз внутрішньої ручки та положення ковзання шпинделя покриті високоякісним мастилом для зменшення механічного зносу. Динамічний і статичний контакт приймає розумний метод контакту з хорошою провідністю та стабільністю. Модульна та стандартна структура встановлення направляючої особливо підходить для узгоджувальної схеми клемального комбінованого пристрою.

Специфікація та функція

■ Індикатор увімкнення та вимкнення

■ Відповідає стандарту IEC60947-3

■ Положення ручки ON/OFF відповідає стану контактів

■ Швидка установка та демонтаж

III.Технічні параметри

IV. Габаритні та монтажні розміри

V. Інструкції зі встановлення та використання та примітки для уваги

■ Мікроперемикач для встановлення на DIN-рейку слід установлювати вертикально, при цьому верхня клема під’єднана до джерела живлення, а динамічний контакт вимикається під час від’єднання, щоб забезпечити безпеку людини під час ручного керування.

■ Зазвичай мікроперемикач для установки на DIN-рейку не повинен працювати з навантаженням під час увімкнення та вимкнення.

■ Верхній кінець призначений для вхідної лінії, а нижній кінець для вихідної лінії (термінал навантаження), зворотне підключення не допускається. Якщо необхідно відключити живлення положень I і II, коли рукоятка натискається в положення O, положення I і II будуть у вимкненому стані. Якщо потрібно активувати положення II, натисніть ручку вгору, тоді контакт положення II підключається, а контакт положення I роз’єднується; якщо потрібно активувати положення I, потягніть ручку вниз, тоді контакт положення I підключається, а контакт положення II роз’єднується.

■ 3-позиційне перемикання виробу здійснюється за допомогою роботи механічних частин, які залежать від стиснення та відпускання головної пружини. Рукоятка потребує великої робочої сили та демонструє велику силу інерції (виріб 63A-125A), зазвичай важко реалізувати точне перемикання однією рукою, а неправильна робота призведе до неправильного перемикання схеми. Під час використання рекомендовано керувати виробом 63A-125A обома руками або за допомогою аксесуарів, що надаються виробником (подовжена ручка керування).

■ Мікроперемикач для установки на DIN-рейку не слід застосовувати з перевищенням струму під час підключення та від’єднання (використання під час перевантаження), а також вмикати та вимикати за нормального робочого струму. Ніколи не натискайте та не тягніть перемикач із сильною силою, щоб уникнути нещасного випадку або скорочення терміну служби.

■ Якщо в закриту розподільну коробку помістити кілька перемикачів одночасно, у коробці може накопичуватися тепло, в результаті температура підвищиться, а вимикач стане дуже гарячим. Після тривалого використання ізоляційні частини виробів будуть пошкоджені, а термін служби виробу скоротиться. При досягненні температури понад + 40С, продукту необхідно знизити номінальні характеристики. Якщо коефіцієнт зниження становить 0,8. тоді максимальний робочий струм повинен бути номінальним струмом, помноженим на коефіцієнт 08 (наприклад: максимальний робочий струм 125Ax 0,8= 100A).

■ Мікроперемикач для установки на DIN-рейку не має камери для гасіння дуги. Не допускається використовувати його для відключення струму короткого замикання. Якщо необхідно, замовник може вибрати відповідну комбінацію запобіжників, щоб забезпечити велике навантаження та вимикаючу здатність короткого замикання (конкретна вимикаюча здатність визначається вимикаючою здатністю вибраного запобіжника). Площа перетину з’єднувального дроту змінюється. перемикач має відповідати номінальному струму, щоб забезпечити нормальне використання виробу. Крутний момент продуктудроту: 1,2 Н. мат 16-40А.

■ Під час використання з’єднувальні клеми вимикача та дроти слід перевіряти, чи добре вони закріплені гвинтами. Якщо клеми змінюють колір,
