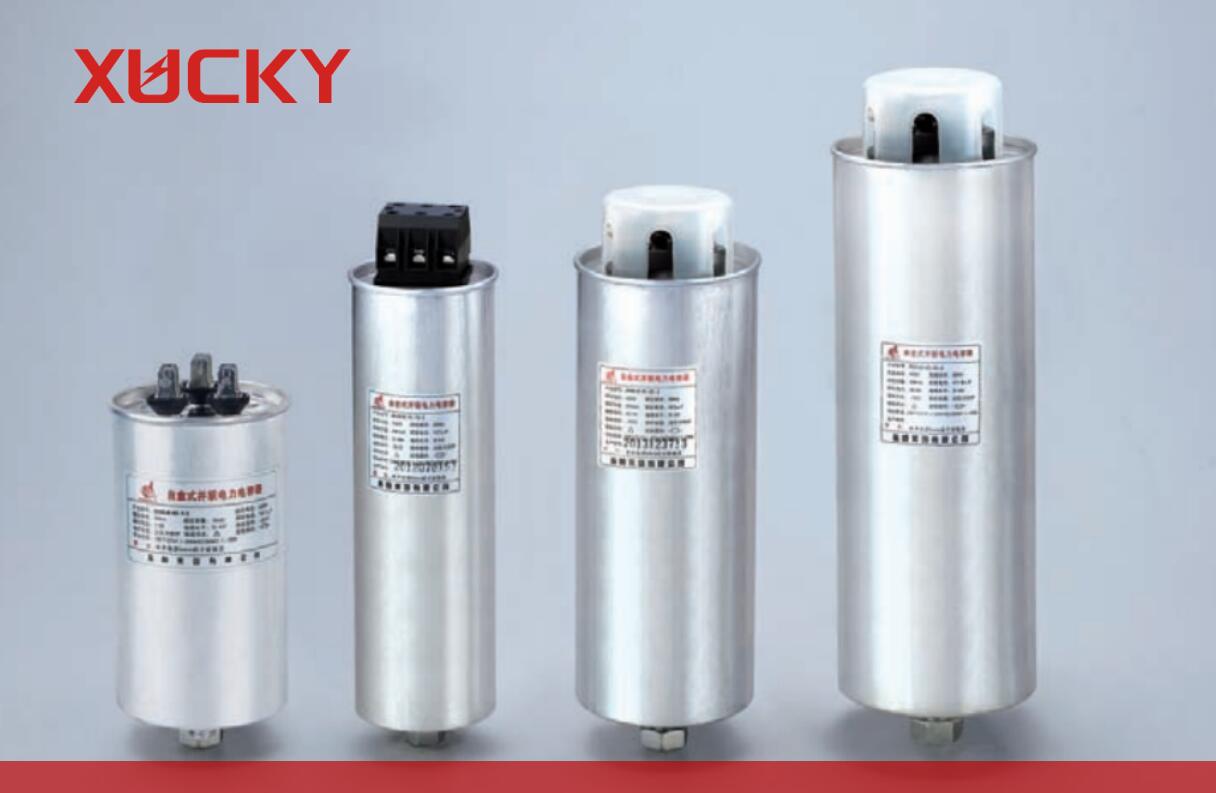

Силовий шунтовий конденсатор, що самовідновлюється

Низьковольтний запірний конденсатор самовідновлювального типу

застосування

Конденсатор шунтової потужності циліндра XUCKY, що самовідновлюється, використовувався в системному обладнанні низької напруги 50 Гц або 60 Гц, він має коригування коефіцієнта потужності, він підходить для нормального компенсатора поля та централізованої автоматичної компенсації, він може зменшити втрати реактивної потужності, покращити якість напруги, це національна рекомендація для збереження електричних продуктів.

Цей продукт відповідає стандарту:  GB/T 12747, IEC831-1/2.

Умови праці

Силовий конденсатор повинен підтвердити зниження лівої напруги до номінальної напруги на 10%, щоб знову ввести його після відключення живлення, зазвичай для цього знадобиться майже 200 с. тому він вибере контролер живлення, який має функцію блокування часу введення та репутації після відключення живлення. Якщо вибрати звичайний контролер живлення, його потрібно встановити

швидкісне розрядне силове обладнання. Це не буде обмежено, яке використовує той самий електричний коефіцієнт введення та перемикач мікросхеми.

Висота над рівнем моря не більше 2000 м.

Тип температури: низька температура -25/C, найвища температура – ​​тип C (не більше 50 ℃, середня температура не перевищує 40 ℃ протягом 24 годин, середня температура за рік не перевищує 30 ℃), силовий конденсатор працюватиме в умовах хорошої вентиляції. Це не дозволило б у межах ущільнення та встановлення.

Особливості будови

Беру алюмінієвий корпус циліндра.

Занурюйте рідину: відсутність соціальних наслідків забруднення діелектричне масло.

Устаткування для від'єднання преса та розрядний електричний резистер

Сердечник конденсатора являє собою загоювальну якісну металізовану плівку.

Верхня частина конденсатора — електричний клемний блок, що не торкається.

Знизу встановлений заземлюючий болт M12 або M16.

Трифазний конденсатор знаходиться всередині △ підключення.

Код і імплікація

Основні технічні дані

1. Номінальна напруга: 0.23kV、0.25kV、0.4kV、0.415kV、0.45kV、0.48kV、0.525kV і так далі.

2. Номінальна потужність: 1 ~ 30 квар

3. Допуск на ємність: -5%~+10%

4. Втрата потужності tanδ ≤0,1%

5. Напруга між полюсами: 2. 15 разів номінальна напруга становить 5 секунд, без постійного проколу або блиску

6. Рівень діелектрика: між кришкою додайте напругу: у 2 рази більше номінальної напруги плюс 2 кВ або 3 кВ, будь ласка, висоту продовжуйте 10 секунд, без проколів і блиску

7. Максимальна допустима напруга: напруга в 1,1 раза, кожні 24 години не перевищує 8 годин, напруга в 1,15 раза, кожні 24 години не більше 30 мюнітів, напруга в 1,2 раза, це буде

8. не більше 5 секунд (продовжити) 1,3 рази напруги, не більше 1 хвилини.

9. Високий допустимий струм: дозволяється працювати в межах номінального струму, меншого ніж у 1,3 рази, оскільки є перенапруга та позитивне відхилення конденсатора, а гармоніка перевантаженого струму не перевищує номінального струму в 1,43 рази.

10. Компонент розряду: всередині поміщений регістр розряду, конденсатор відключає живлення, ніж розряд 3 електричних мунітів, тому напруга зменшується до 50 В

11. Стандарт: GB/T12747-2004, IEC60831-2002

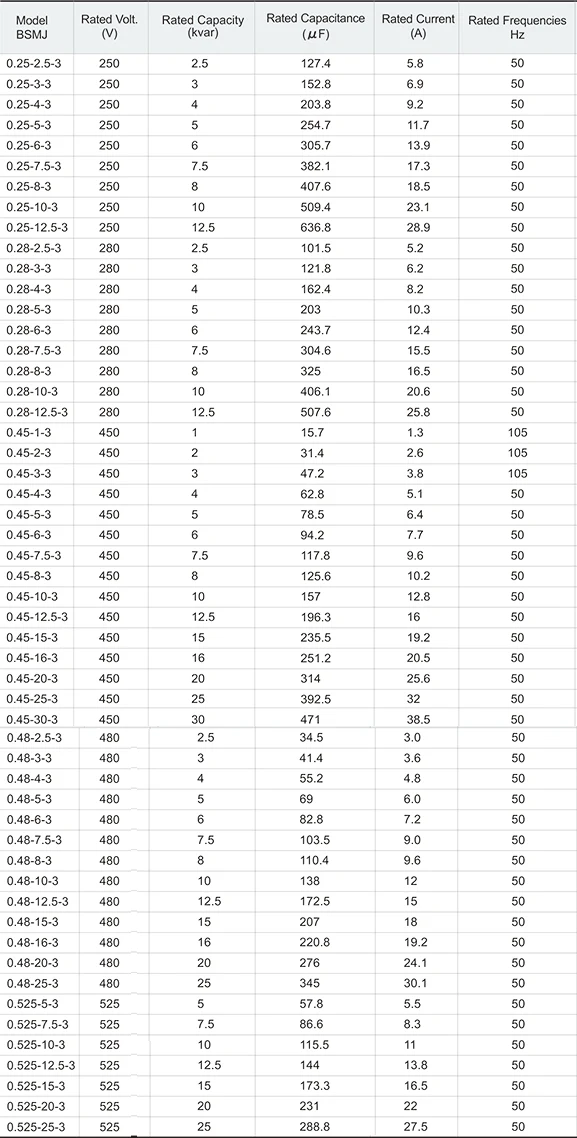

Технічні характеристики трифазних конденсаторів

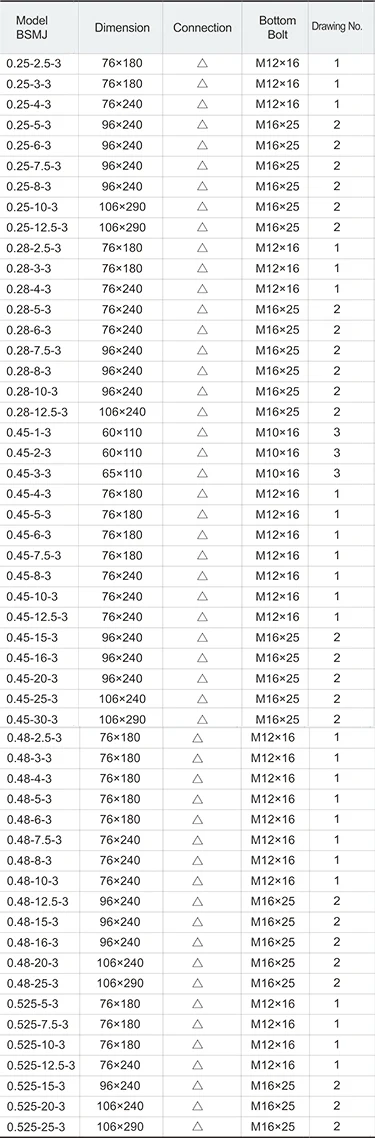

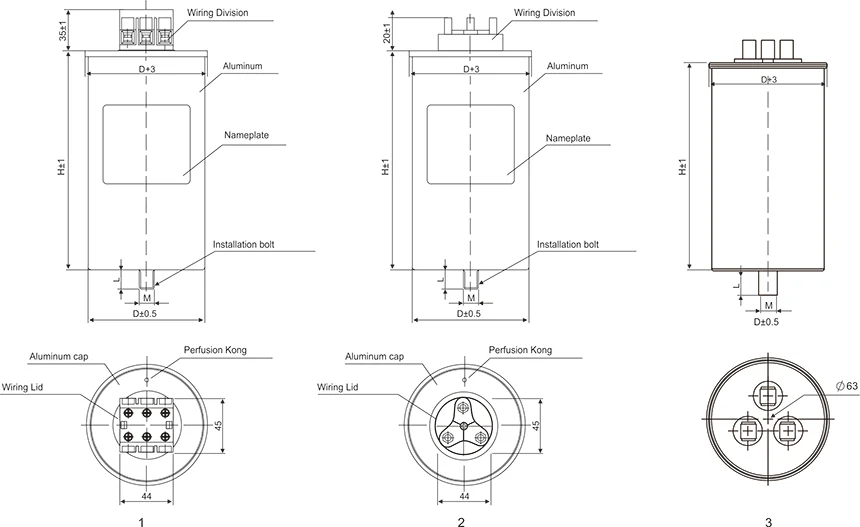

Таблиця встановлення та розмірів
