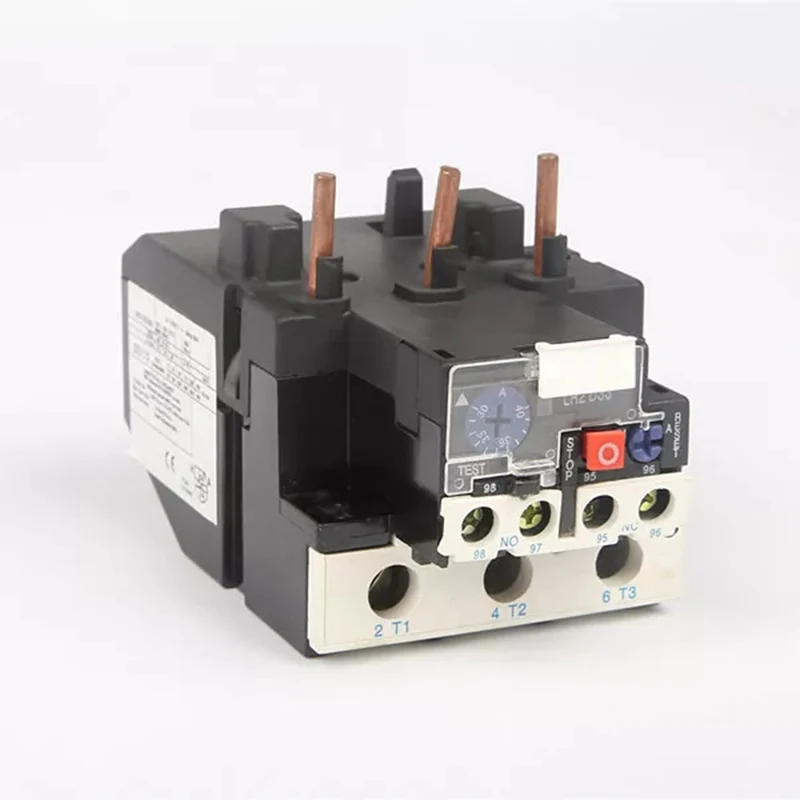

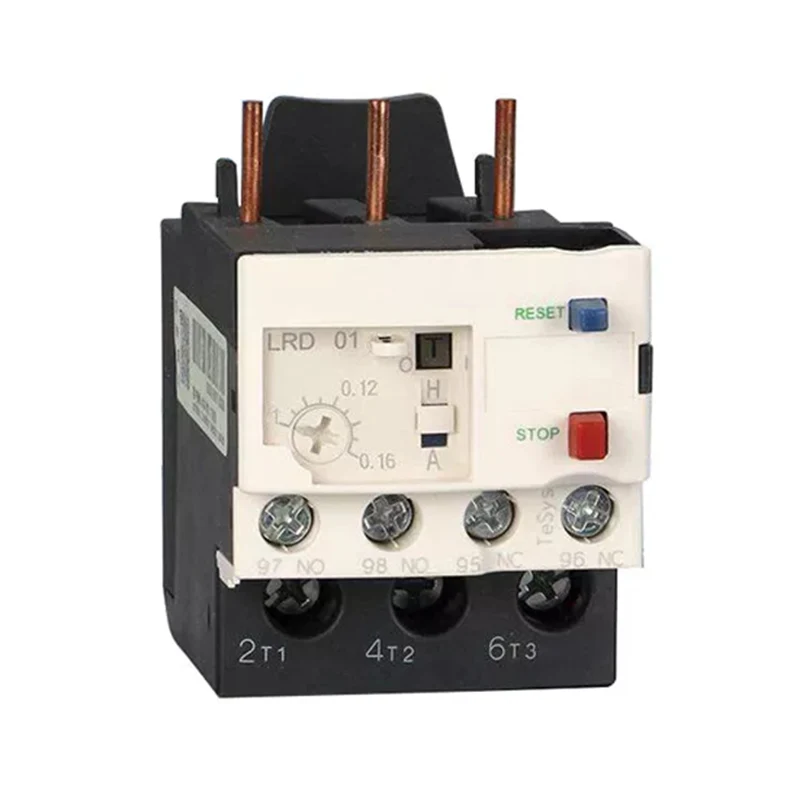

Теплове реле перевантаження JR20

Теплові реле перевантаження JR20 на замовлення China XUCKY Electric підходять для ланцюгів зі змінним струмом 50 Гц, напругою до 660 В і струмом до 630 А для захисту від перевантаження, збою фази та трифазного дисбалансу двигуна змінного струму.

Надіслати запит

Опис продукту

Теплові реле перевантаження JR20 підходять для ланцюгів зі змінним струмом 50 Гц, напругою до 660 В і струмом до 630 А для захисту від перевантаження, обриву фази та трифазного дисбалансу двигуна змінного струму. Із захистом від обриву фази, температурною компенсацією, ручним або автоматичним скиданням, перевіркою гнучкості відключення, індикацією відключення, кнопкою перевірки відключення та іншими функціями. Продукти відповідають GB14048.4.

Модель і значення

Нормальні умови роботи та умови монтажу

Температура навколишнього середовища: Середнє значення не перевищує +35°C за 24 години.

Висота: не більше 2000м.

Атмосферні умови: відносна вологість не перевищує 50% при +40°C, при більш низьких температурах допускається більш висока відносна вологість. Наприклад, 90% при 20°C, слід вжити спеціальних заходів для випадкової конденсації через зміни температури.

Рівень забруднення: 3 ступені.

Категорія установки: Клас III.

Умови монтажу: Нахил монтажної грані та вертикалі не більше ±5°.

Окрім кріпильних гвинтів, реле також може використовувати стандартну рейку 35 мм.

Ударна вібрація: реле слід встановлювати та використовувати в місцях, де немає значного струсу, ударів та вібрації.

Транспортування, зберігання: реле не повинно піддаватися сильним ударам і вібрації під час транспортування, а також не повинно впливати на нього дощ або сніг під час транспортування та зберігання. Реле придатні для транспортування та зберігання при -25°C ~ +55°C, а також при +70°C протягом короткого часу (через 24 години).

Структурна особливість

Внутрішня структура: комбінація вставок або незалежна структура; тривимірна структура, механізм стрибка леза тягової пружини; з обривом фази та структурою температурної компенсації.

Операція встановлення: з перевіркою гнучкості відключення дії, індикацією відключення дії та перевіркою відключення та іншими функціями; додаткове ручне та автоматичне скидання; нормально закриті та нормально відкриті допоміжні контакти ізольовані та розділені

Модель	Номінальна напруга ізоляції Ui (В)	Термоелемент	Діапазон номінального струму (A)	Відповідний контактор змінного струму
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10р	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15р	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8~9,7~11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1 Вт	33~40~47	CJ20-100 CJ20-160
		2 Вт	47~55~63
		3 Вт	63~74~84
		4 Вт	74~86~98
		5 Вт	85~100~115
		6 Вт	100~115~130
		7 Вт	115~132~150
		8 Вт	130~150~170
		9 Вт	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1 рік	200~250~300	CJ20-400
JR20-400		2Y	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Примітка. Специфікація 10R і нижче в JR20-10 не включає пристрій захисту від збою фази.

Основні параметри допоміжного кола

Категорія використання	Номінальна частота	Номінальна напруга ізоляції (Ui)	Номінальна робоча напруга (Ue)	Номінальний робочий струм (Ie)	Звичайний тепловий струм	Допоміжний контакт
АС-15	50 Гц	380В	127В	2,83А	6A	NC 95-96
			220В	1,64А
			380В	0,95 А
			220В	0,82 А	6A	НІ 97-98
			380В	0,47 А	6A

Характеристики експлуатації

немає	Встановлення поточних кратних		Час дії		Початковий стан
Характеристики роботи при негативному значенні кожної фази збалансовано
1	1.05		Ніяких дій протягом 2 год		Холодний
2	1.2		Дія через 2 год		Тепловий (після випробування № 1)
3	1.5		<2 хв	<4 хв	Тепловий (після випробування № 1)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Холодний
5	1.0		Ніяких дій протягом 2 год		Холодний
6	1.2		Дія через 2 год		Тепловий (після випробування № 5)
7	1.05		Ніяких дій протягом 2 год		Холодний
8	1.3		Дія через 2 год		Термічний (після випробування № 7)
Робочі характеристики, коли негативна кожна фаза є незбалансованою
	Будь-які дві фази		Третя фаза
1	1.10	0.9	Ніяких дій протягом 2 год		Холодний
2	1.15	0	Дія через 2 год		Тепловий (після випробування № 1)

Контур і монтажні розміри

1. Контур і монтажні розміри JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Схема та розміри встановлення JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Контур і монтажні розміри JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

Теплове реле		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Модель	Особливість	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
