Теплове реле перевантаження LR9

Оптова торгівля виробником теплового реле перевантаження LR9, 32A/690V, температурний діапазон налаштування 6,4-32A, вибір класу спрацьовування 5-10-20-30, для захисту 3-фазних двигунів 3-15KW@400V. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, кнопки для перевірки, зупинки та скидання, а також селектор ручного й автоматичного скидання, DIP-перемикачі для вибору класу спрацьовування, індикатор прапорця та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Завдяки широкому діапазону теплових налаштувань 6,4-32 A, вибору класу відключення 5-10-20-30 і виявлення дисбалансу фаз, він захищає двигуни від 3 до 11 кВт при 400 В. Підключення за допомогою гвинтових затискачів, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B205 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC), відповідає вимогам Green Premium (RoHs/Reach).

Надіслати запит

Опис продукту

Теплові реле перевантаження LR9 особливо підходять для умов експлуатації двигунів.

Вони забезпечують захист від:

теплове перевантаження 3-фазних або однофазних збалансованих або незбалансованих ланцюгів; збій фази та великий дисбаланс фаз, тривалий час запуску, тривале зупинення ротора.

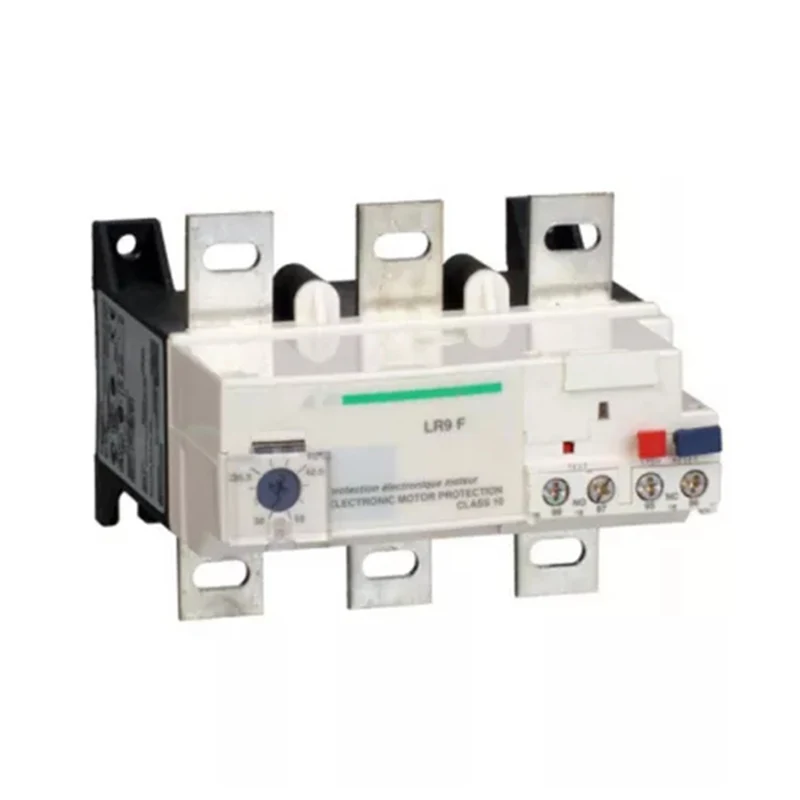

Електронні реле захисту LR9 монтуються безпосередньо під контактором типу LC1 F. Вони охоплюють діапазон від 30 до 630 А у восьми номінальних значеннях.

Налаштування можна заблокувати, заклеївши прозору захисну кришку. Кнопка Areset встановлена на передній частині реле.

Доступні дві версії:

спрощена версія: клас 10: LR9*3**, клас 20: LR9 *5**,

повна версія: клас 10, 10 A або клас 20, на вибір, відповідно до

EN 60947-4-1: LR9**.

Ця остання версія містить функцію сигналізації, яка дає змогу запобігти відключенню через розвантаження.

Спрощений варіант: 10 або 20 клас

Номінальний або шкала номінального струму (A)	aM(A)	gG(A)	Модель контактора	Модель
10 клас
30~50	50	80	F115- F185	LR9-5357
48~80	80	125	F115- F185	LR9-5363
60~100	100	200	F115- F185	LR9-5367
90~150	160	250	F115- F185	LR9-5369
132~220	250	315	F185- F400	LR9-5371
200~330	400	500	F225-F505	LR9-7375
300~500	500	800	F225- F500	LR9-7379
380~630	630	800	F400-F630 F800	LR9-7381
20 клас
30~50	50	80	F115- F185	LR9-5557
48~80	80	125	F115- F185	LR9-5563
60~100	100	200	F115- F185	LR9-5567
90~150	160	250	F115- F185	LR9-5569
132~220	250	315	F185- F400	LR9-5571
200~330	400	500	F225- F500	LR9-7575
300~500	500	800	F225- F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
