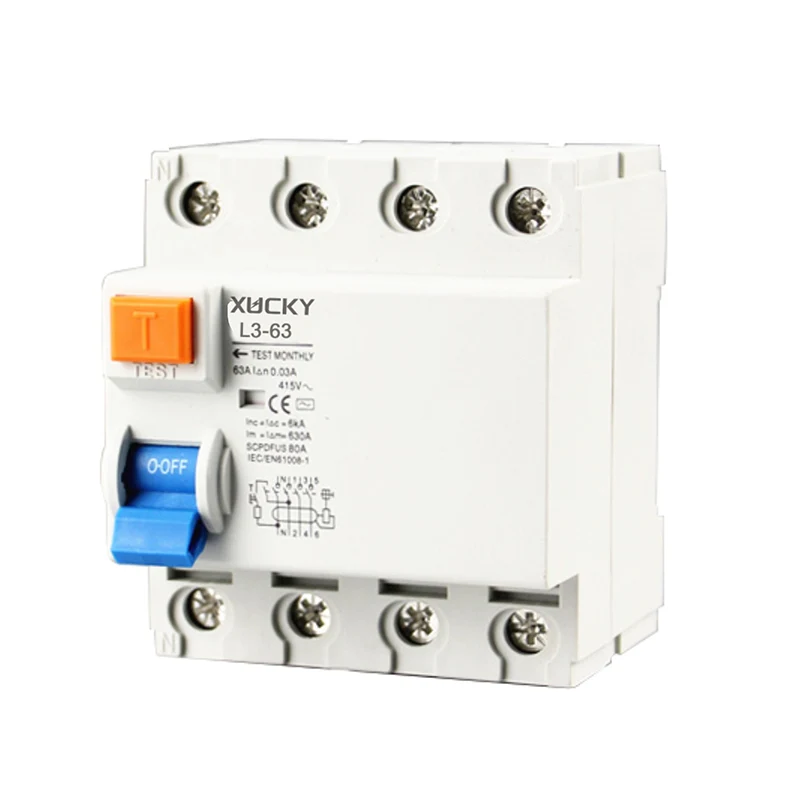

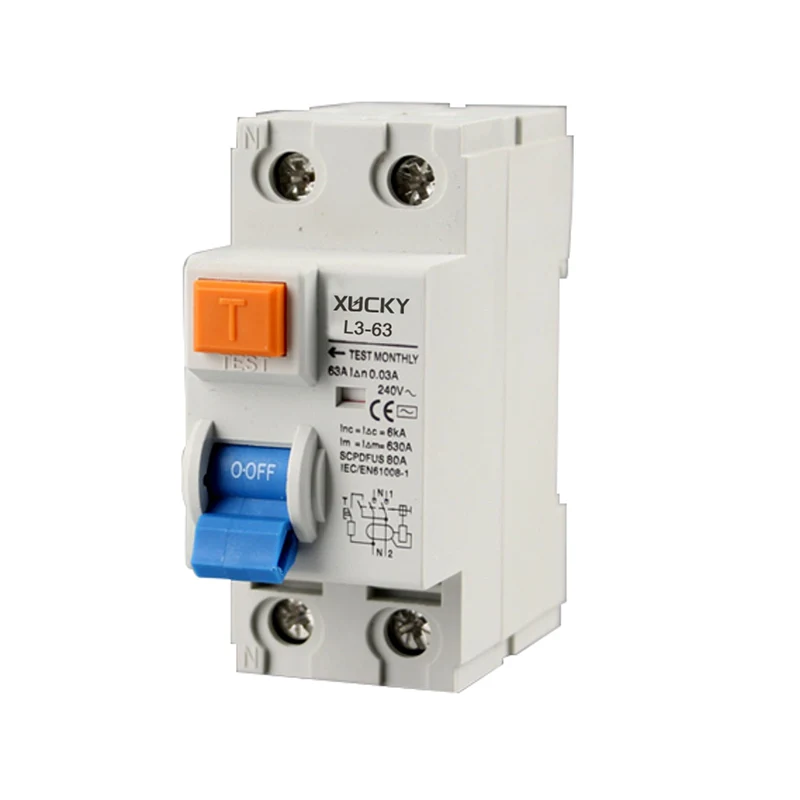

L3-63 Автоматичний вимикач залишкового струму

Основні параметри диференційного вимикача L3-63:

Технічний параметр значення параметра

Номінальна напруга: Un (В) 240 В ~ 1P+N, 415 В ~ 3P+N

Номінальний струм (A) In: 16 A, 20 A, 25 A, 32 A, A, 40-50 A, 63 A

Номінальний залишковий робочий струм I (A): 0,03,0,1,0,3

Кількість 1 p + N, 3 p + N

Тип змінного струму, тип A відповідно до умов роботи з шунтом постійного струму Тип затримки типу S

Номінальний граничний струм короткого замикання Inc(A):6000

Номінальний граничний залишковий струм короткого замикання I c(A) :6000

Номінальна комутаційна та відключаюча здатність Im(A): 500 (In 50A), 630 (In = 63A)

Номінальна залишкова ємність при включенні та виключенні I м(A): 500 (In 50A), 630 (In = 63A)

Номінальний залишковий неробочий струм I no: 0,5I n

Момент затягування (Нм): 2,5 ~ 4

Зовнішній вигляд і монтажний розмір:

36 градусів-0,42 (1P+N), 72 градуси -0,46 (3P+N), TH35-7,5 напрямна для монтажу

Рівень забруднення: 2

Рівень захисту: IP20

Встановити категорію Ⅱ класу

ID RCCB (автоматичний вимикач залишкового струму) і F360 RCCB — це дві різні моделі автоматичних вимикачів диференційного струму, які є важливими компонентами в електричних системах, призначених для забезпечення безпеки шляхом розривання ланцюга при виявленні дисбалансу струму, як правило, через замикання на землю або струм витоку.

ID RCCB:

● Конструкція: ID RCCB розроблено з особливою увагою до компактності та простоти встановлення. Він часто використовується в житлових і невеликих комерційних приміщеннях.

● Особливості: він постачається з кнопкою перевірки, щоб імітувати стан несправності, забезпечуючи правильну роботу пристрою. Крім того, він може містити візуальні індикатори статусу поїздки.

● Ефективність: ID RCCB відомий своєю надійністю та швидким часом відгуку, що робить його придатним для захисту від ураження електричним струмом і пожеж, спричинених дефектами ізоляції.

● Технічні характеристики: як правило, він може витримувати струми до певної межі (наприклад, 32 A, 40 A) і має поріг спрацьовування для залишкових струмів (наприклад, 30 мA).

F360 RCCB:

● Конструкція: F360 RCCB розроблений для більш вимогливих промислових і комерційних застосувань. Він створений, щоб витримувати суворі умови та більші навантаження.

● Особливості: ця модель може пропонувати розширені функції, такі як більша пропускна здатність, підвищена довговічність і, можливо, цифрові інтерфейси для моніторингу та керування.

● Продуктивність: спеціалізується на застосуванні у важких умовах, RCCB F360 забезпечує надійний захист від надструмів і струмів витоку на землю, забезпечуючи вищий рівень безпеки в складних електричних системах.

● Технічні характеристики: зазвичай він підтримує вищі номінальні значення струму (наприклад, до 63 А або більше) і може мати регульовані параметри відключення для задоволення різноманітних вимог додатків.

Резюме:

● ID RCCB ідеально підходить для житлових і невеликих комерційних установ, де пріоритетом є економія простору та простота використання.

● F360 RCCB краще підходить для промислових і великих комерційних середовищ, які вимагають вищої продуктивності, довговічності та, можливо, більш складних варіантів керування.

● Вибір між двома залежатиме від конкретних потреб електричної системи, а такі фактори, як навантаження, умови навколишнього середовища та необхідний рівень складності, відіграватимуть ключову роль у процесі прийняття рішень.
