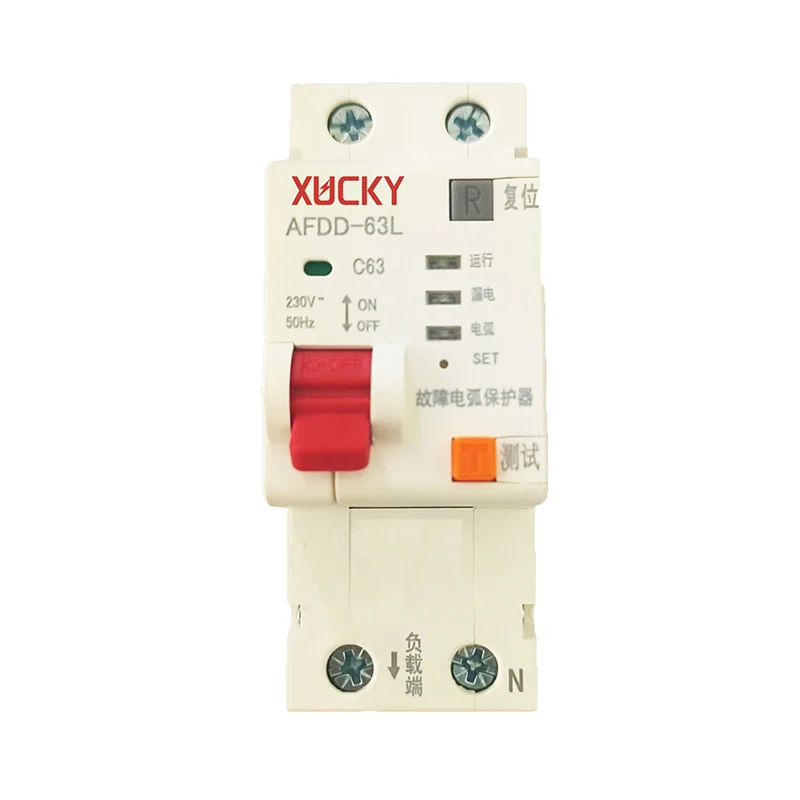

AFDD

Засіб захисту від замикання AFDD, надалі іменований як протектор, ефективно виявляє дугу замикання в лінії доступу, включаючи дугу паралельного замикання та дугу послідовного замикання. Коли він виявляє, що існує дуга замикання, яка викликає пожежу в лінії, функція вимкнення живлення розетки може бути виконана для досягнення мети попередження про виникнення пожежі.

Захист від дуги AFDD підходить для електричних ліній потужністю 10 кВт і менше в промислових і цивільних будівлях, а довжина лінії захисту не повинна перевищувати 100 метрів.

Продукт відповідає стандарту GB/T 31143-2014 IEC62602, який може бути придатним для будинків престарілих, шкіл, комерційних будівель, готелів, фабрик, складів, бібліотек, офісів, сімейних резиденцій, розважальних закладів тощо.

Технічні параметри виробу

Розмір продукту та структурне визначення

Інструкція з експлуатації

1. Індикатор роботи (зелений): коли виріб увімкнено та працює нормально, світиться індикатор RUN, що вказує на те, що ввімкнено функцію несправної дуги.

2. Індикатор витоку (червоний): коли продукт відокремлено через несправність витоку, наступного разу, коли ворота будуть закриті, індикатор витоку блимне, і сигнал тривоги буде автоматично знято через 60 секунд.

3. Індикатор дуги (жовтий). Коли виріб відділяється через збій дуги, наступного разу, коли ворота зачиняються, індикатор дуги блимає, сигналізуючи про тривогу, і сигнал тривоги автоматично знімається через 60 секунд.

4. Скидання продукту. Коли виріб від'єднується через дугу або несправність витоку, з'явиться кнопка R, і вам потрібно натиснути її, щоб закрити ворота.

5.Відривний експеримент. Коли сигналізації немає, натисніть клавішу «T», і виріб буде піддано експерименту з розстібанням, щоб перевірити, чи функція розстібання виробу є нормальною. Коли виріб має індикацію тривоги витоку або несправності, натисніть і утримуйте клавішу T протягом 2 секунд, щоб примусово вимкнути індикацію тривоги.

6. Запит і перемикання режиму роботи дуги розлому. Натисніть кнопку SET на короткий час, щоб запитати поточний режим роботи. Натисніть і утримуйте кнопку SET, щоб перемикатися між 4 режимами. У цей час блимає індикатор RUN. Цифра вказує на режим роботи (не налаштовуйте, якщо в цьому немає необхідності).

Спалах 1 раз: вимкнений режим. У цей час функція виявлення дуги вимкнена, а світло RUN буде вимкнено.

Блимає 2 рази: режим захисту від перешкод

Блимнути 3 рази: стандартний режим (за замовчуванням)

Блимає 4 рази: гіперчутливий режим

Опис інтерфейсу продукту

*Примітка:

①　Коли продукт перебуває в режимі будильника, функція виявлення працює нормально.

②　 Коли продукт має індикацію тривоги, тривогу потрібно зняти, перш ніж можна буде провести експеримент з розблокуванням.

③　Після вимкнення функції виявлення дуги функція витоку може працювати нормально
