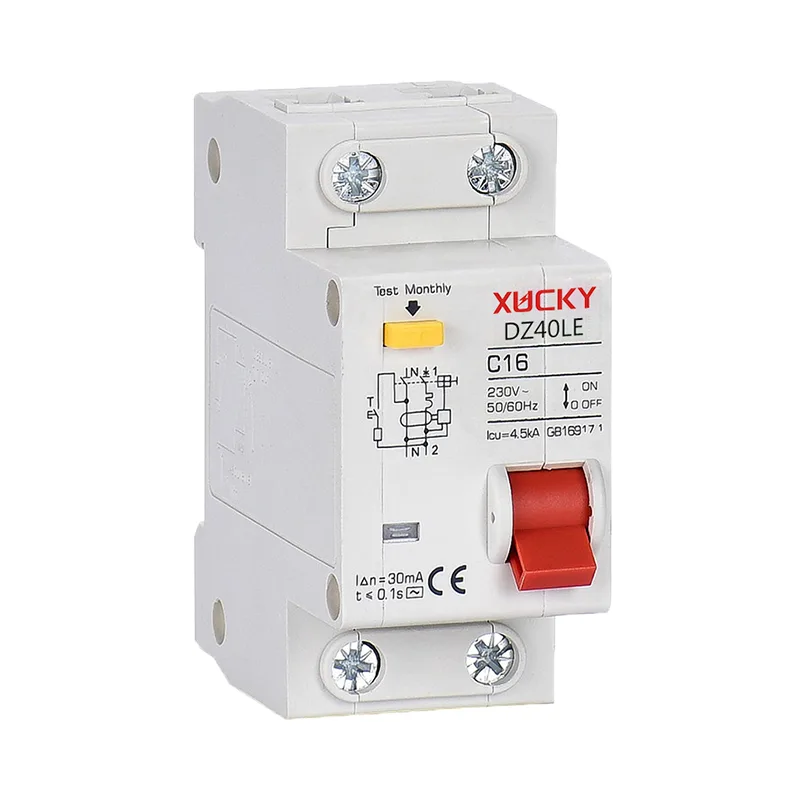

Dz40le rcbo

Обсяг застосування

Залишковий вимикач струму DZ40LE, вдосконалений від Xucky, внутрішня плата вбудовує інтегровану схему, продуктивність є більш чудовою та надійною! DZ40LE RCBO (DPN VIGI) (фазова лінія + нейтральна лінія + витік + над напругою) підходить для однофазної житлової схеми 50 Гц / 60 Гц, номінальної напруги 230 В, номінального струму 63А, для захисту протікання та захисту перевантаження та короткого замикання цивільного електричного ланцюга.

DZ40LE RCBO також може нечасто вмикати або вимкнути електричне обладнання та освітлювальні лінії за звичайних обставин, особливо для промислової та комерційної системи розподілу освітлення. Перемикач витоку Землі MCB має невеликий розмір, високу здатність до розриву; Лінія Null та Live Line відрізняється одночасно, і у випадку повернення прямої лінії, вимикач електричного витоку все ще здатний захистити від витоку. Фільтр в електронному витоку захисту від перенапруги може запобігти відключенню мізерної роботи, спричиненої миттєвою напругою (освітлення, втручання лінії іншого обладнання) та миттєвим струмом (наприклад, ємнісною лінією навантаження). Електричний вимикач витоку відповідає стандартам GB16917.1 та іншими.

Звичайні умови експлуатації та умови встановлення

■ Температура навколишнього середовища: -5 ℃ ~ +40 ℃, а середня температура не перевищує +35 ℃.

■ Висота не перевищує 2000 м.

■ Атмосферна відносна вологість при температурі навколишнього повітря + 40 ℃ не перевищує 50%, при низькій температурі може мати більшу відносну вологість. Наприклад, + 20 ℃ для 90%. Зверніть увагу на зміну температури продукту на поверхні гелю та вживайте відповідних заходів.

■ Рівень забруднення - 2.

■ Електромагнітне середовище - це середовище B.

■ Зовнішнє магнітне поле в районі місця встановлення вимикача не перевищує 5 разів від геомагнітного поля в будь -якому напрямку.

■ Він встановлений у розповсюдженій коробці, шафі розподілу живлення або коробки зі стандартною рейкою (Th35-7.5).

■ Установка-це вертикальна установка, як правило, нахил площини установки та вертикальна площина не більше ± 5 °, рукоятка означає живлення.

■ Місце встановлення без значного впливу та вібрації та небезпечні (вибухонебезпечні) носії та вторгнення дощу та снігу.

■ Категорії встановлення: ⅱ, ⅲ Рівень.

Технічні параметри

Основні технічні параметри

Оцінений залишковий робочий струм: 30 мА; Оцінений залишковий неопераційний струм: 15 мА; Оцінка залишкової виготовлення та порушення потужності: 2000a; Час дії витоку: ≤ 0,1s; Витримка імпульсна напруга: UIMP = 4KV; Характеристики дії затримки: (див. Таблицю)

Миттєва дія характеристики

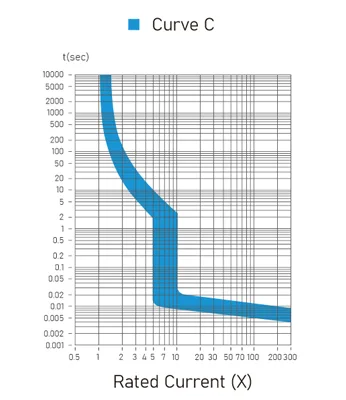

Крива, що триває, - тип C

Структура та принцип роботи

Вимикач залишкового струму DZ40LE - це електронний вимикач витоку струму. Це інтегративний мініатюрний вимикач захисту від витоку, призначений для однофазного ланцюга, має велику ємність та невеликий розмір, щоб заощадити ресурси та простір для установки користувача.

Електричний вимикач витоку в основному складається з контакту, корпусу, робочого механізму, електромагнітної системи, пристрою, що підтримує, пристрою, що гасить дуги, трансформатора нульової послідовності, електронної дискримінаційної схеми управління та індикації трипінг та інших деталей. Перемикач витоку Землі має функції захисту перевантаження, короткого замикання та витоку.

Принцип робочого перемикача витоку Землі

Захист перевантаження: Коли відбувається перевантаження, біметал сприяє замковій, щоб здійснити поїздку вимикача для захисту ланцюга;

Захист короткого замикання: коли виникає несправність короткого замикання, електромагнітні котушки створюють сильне магнітне поле, серцевину швидко сприяють замку, щоб здійснити поїздку вимикача (відрізати джерело живлення в межах 0,1s) та захист від дій;

Захист від витоку: Коли в ланцюзі захисту виникає несправність витоку, струм векторної суми нульового трансформатора струму не дорівнює нулю, вторинний трансформатор вторинного виходу генерує напругу, щоб зробити SCR-прорив, електромагнітну систему відтиплу, щоб здійснити поїздку з відривом стрижня, і відрізати джерело живлення в межах 0,1S, що грає в протік захисту.

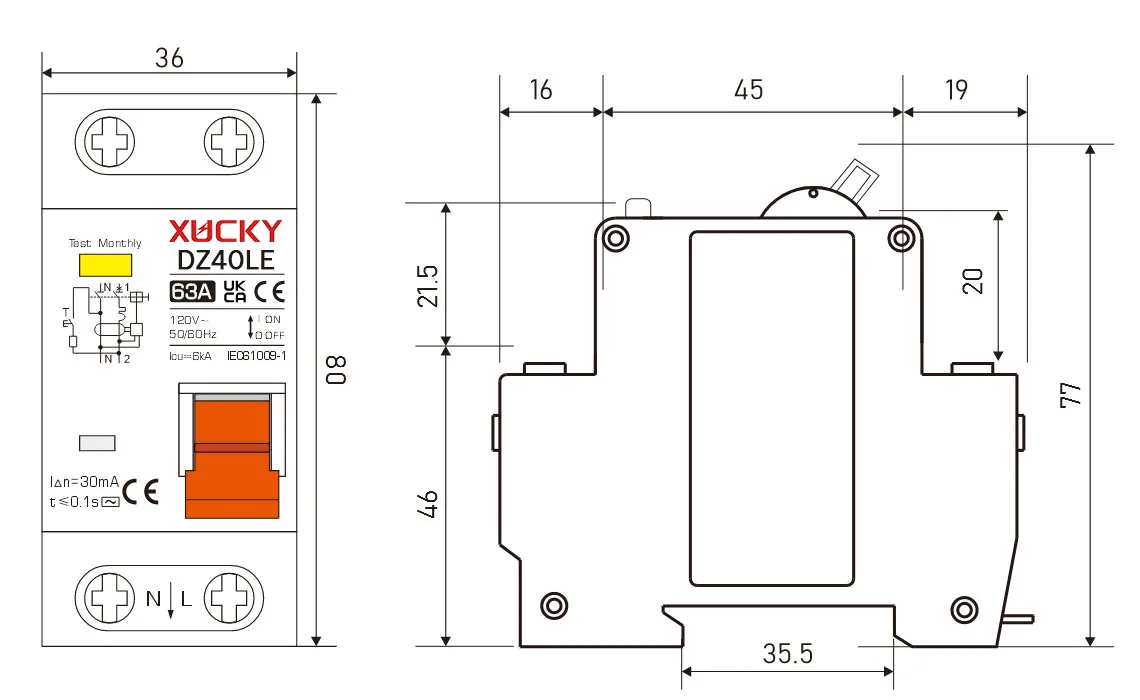

Розміри контуру та встановлення
