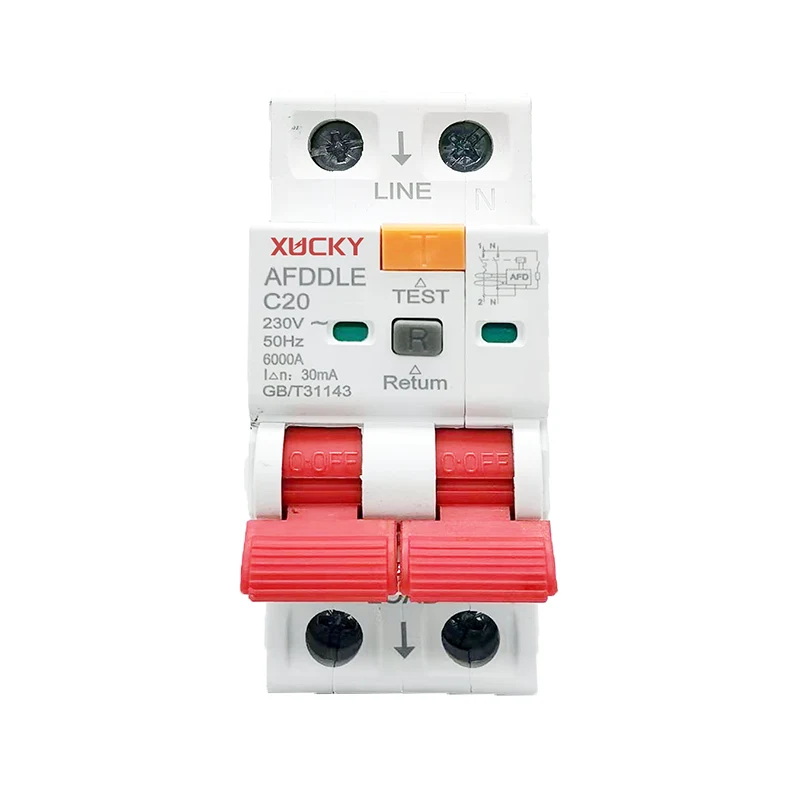

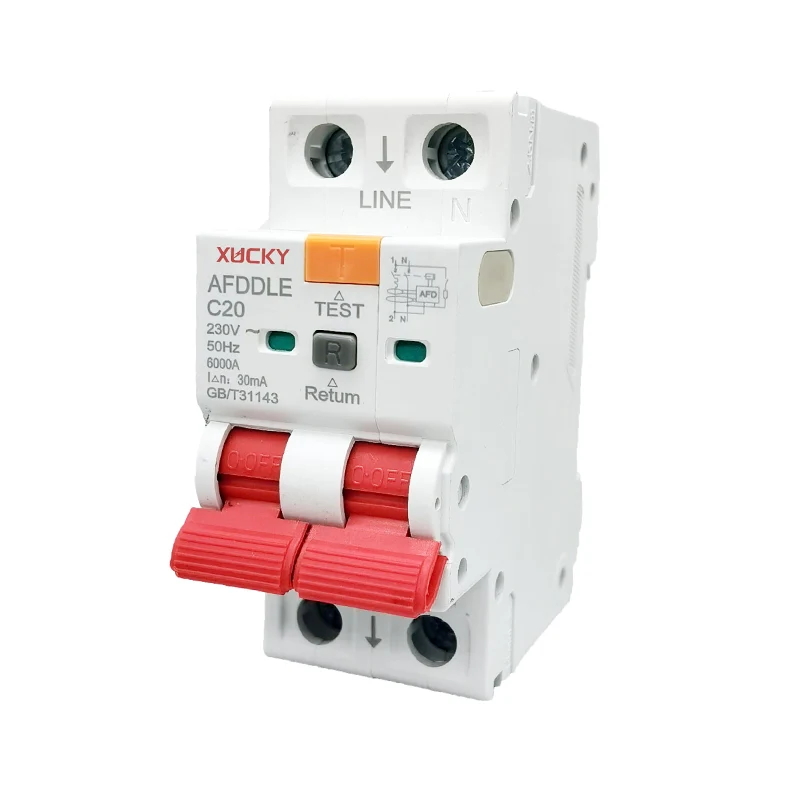

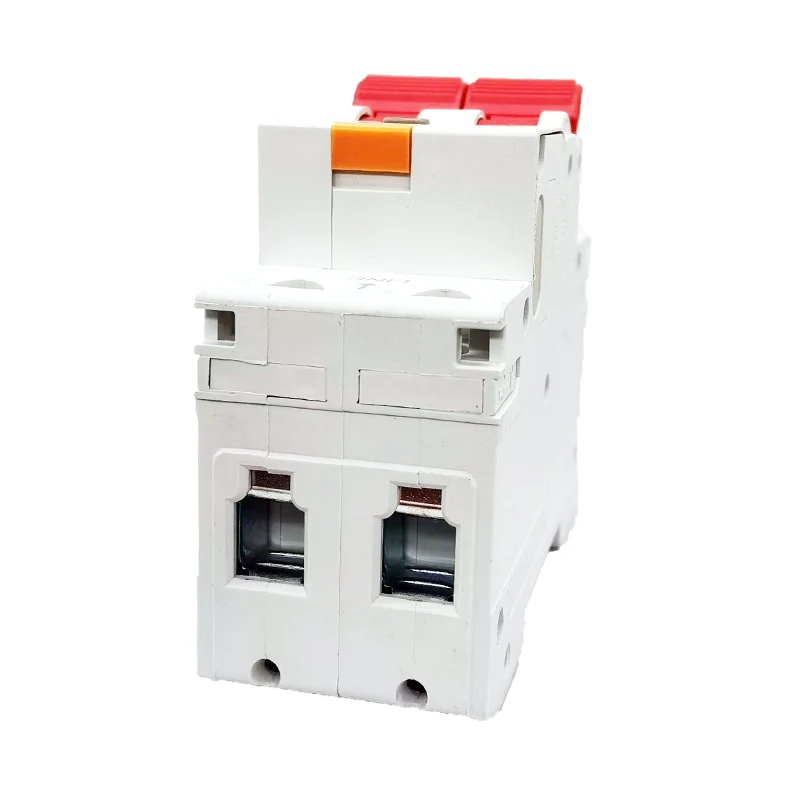

Пристрої виявлення дугового замикання AFDD

Пристрої виявлення дугового замикання AFDD (надалі AFDD) можуть ефективно виявляти дугу замикання в лінії доступу, включаючи дугу паралельного замикання та дугу послідовного замикання. Коли в лінії виявлено дугу, що спричиняє пожежу, вона може виконувати функцію відключення та відключення живлення для реалізації мети раннього попередження про пожежу. Пристрій виявлення дугового замикання застосовується до електричних ліній потужністю 10 кВт і нижче в промислових і цивільних будівлях. Довжина захисної лінії не повинна перевищувати 100 м. Продукти відповідають стандарту GB/t31143-2014 IEC62602 і можуть застосовуватися в будинках престарілих, школах, комерційних будівлях, готелях, фабриках, складах, бібліотеках, офісах, сімейних будинках і розважальних закладах.

Надіслати запит

Опис продукту

Arc Fault Detection Devices AFDD

Технічний паспорт

Предмети	Значення
Модель	AFDD
Робочий блок живлення	Номінальна напруга: AC230V
Номінальна частота	50 Гц
Сигналізація моніторингу	Сигналізація дугового замикання (навантаження нижче AC63A)
Напруга	Номінальне значення AC230V
електричний струм	Номінальне значення: AC63A і нижче
Габаритні розміри	8235,262 мм
Спосіб установки	Встановлення напрямних 35 мм
Індикатор роботи	Нормальна робота, індикатор блимає
НАБІР	Кнопка встановлення
Розривна здатність	Номінальна вимикаюча здатність при короткому замиканні ICN (KA):6
Рівень захисту	IP20
Ємність проводки	1~25 мм
Характеристики розетки	C, D
Стійкість до електростатичного розряду	Витрата повітря > 8; Контактний розряд > 6
Імпульсна група антиперешкод	6KA
Ударні перешкоди	4KA
Робоча температура навколишнього середовища	-23~+55 ℃
Стійкість до вологи	Тип 2
клас забруднення	2
Тип установки	Рівень М
висота	2000м
Середовище встановлення	Земля без значних вібрацій і ударів

Налаштування продукту

Натисніть і утримуйте кнопку налаштування (натисніть голку протягом 3 секунд, а потім змініть налаштування), доки не загориться індикатор. Після зупинки на 3 секунди зелене світло почне автоматично блимати.

Зелене світло 1: висока

Червоне світло 2: середнє (заводське налаштування)

Світлофор 3: Низький

Не горить 4: Спеціальне обладнання

Зверніть увагу на налаштування параметрів відповідно до фактичної ситуації
