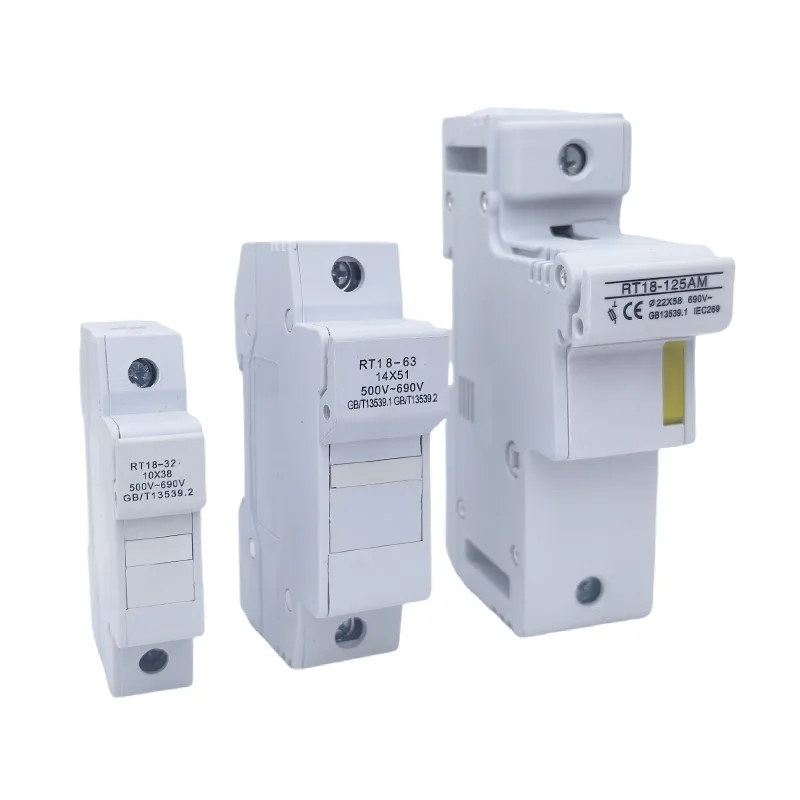

Циліндричний запобіжник і тримач запобіжника

XUCKY (Wenzhou XUCKY Electric) пропонує високоякісні плавкі вставки та тримачі запобіжників із сертифікатами IEC 60269, CE, RoHS. Керамічний корпус, надійна робота, конкурентна ціна. Ідеально підходить для промислового розподілу, панелей керування, сонячної фотоелектричної системи. Експорт в Саудівську Аравію, ОАЕ, Єгипет, Близький Схід.

Надіслати запит

Опис продукту

Запобіжник і тримач запобіжника XUCKY | Постачальник промислових електричних запобіжників з Китаю

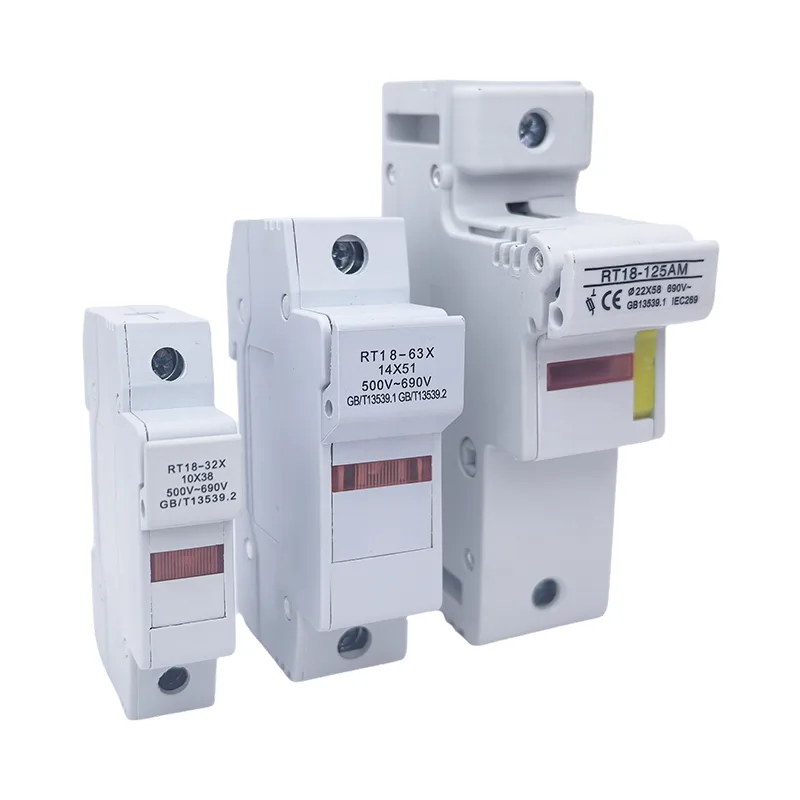

Cylindrical Fuse link & Fuse Holder

Циліндричні плавкі вставки та тримач запобіжника

Запобіжник і тримач запобіжника XUCKY є важливими компонентами захисту від низької напруги, розробленими для промислових, комерційних і житлових електричних систем. Наші запобіжники, виготовлені компанією Wenzhou XUCKY Electric Co., Ltd., відповідають міжнародним стандартам IEC 60269, мають високу відключаючу здатність, стабільну продуктивність і тривалий термін служби. Як професійний постачальник запобіжників з Китаю, XUCKY надає надійні рішення щодо запобіжників для клієнтів у всьому світі, особливо для ринку Близького Сходу, включаючи Саудівську Аравію, ОАЕ та Єгипет.

Тримач запобіжника призначений для встановлення плавкої вставки та захисту ланцюга від короткого замикання та перевантаження. Плавка вставка є частиною тримача запобіжника з запобіжником і замінюється після спрацьовування. Якщо струми перевантаження або короткого замикання перевищують порогові значення, плавка вставка перегорає, а світлодіод на тримачі запобіжника загоряється.

Плавкі вставки використовуються для захисту кабельних ліній, побутової техніки та промислового обладнання. Підтримуються з’єднання мідних та алюмінієвих проводів.

Стандарт: IEC60269-2, IEC 60947-3

Плавкі вставки та патрони призначені для захисту кабельних ліній від перевантаження та короткого замикання

поточний:

побутова техніка;

Промислове обладнання.

застосування

• Промислові панелі керування та розподільні щити

• Системи розподілу електроенергії на заводах і будівлях

• Сонячні фотоелектричні системи (захист постійного та змінного струму)

• Центри керування двигунами (ЦПУ)

• ОВК та електрообладнання

• Проекти відновлюваної енергетики на Близькому Сході

• Комерційні та житлові електроустановки

Cylindrical Fuse link & Fuse Holder

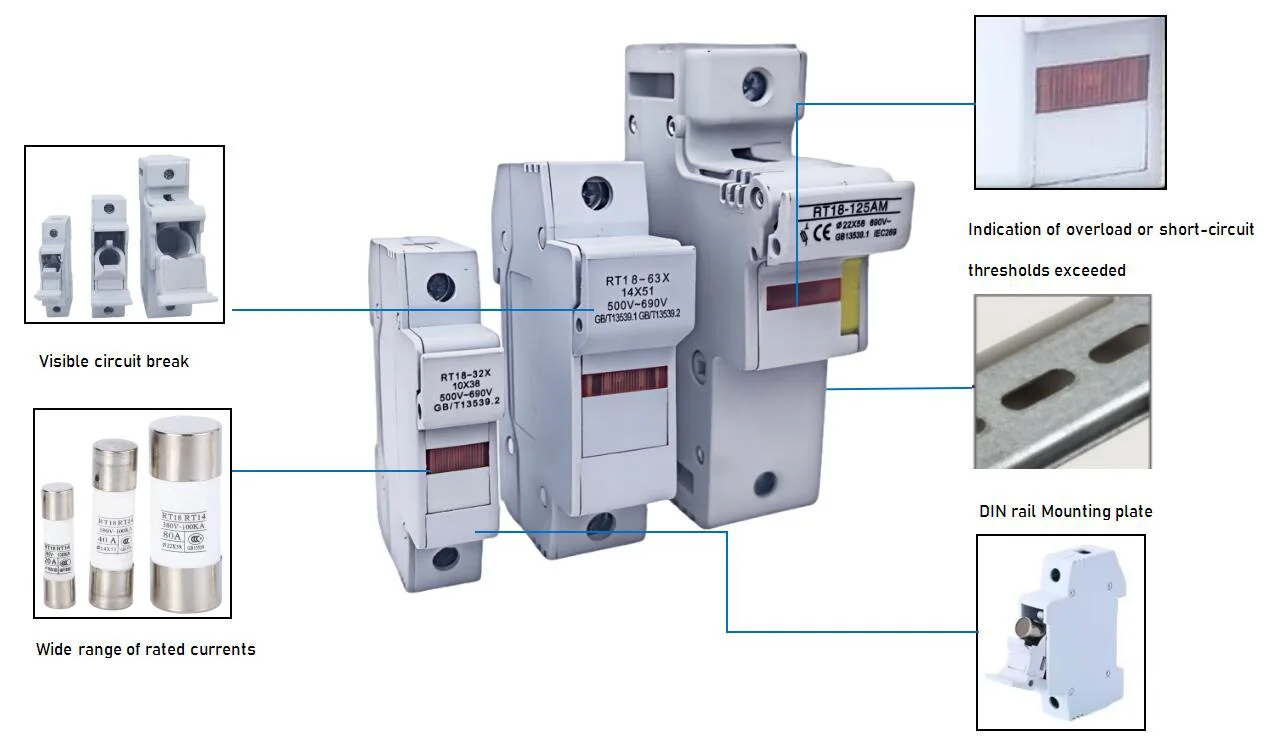

Особливості та переваги

Повний спектр захисту

Відповідає стандартам IEC для глобального визнання

Стандартизована циліндрична конструкція

Низька ефективність розсіювання потужності для меншого підвищення температури

Легкий монтаж

Сертифіковано IEC 60269-1 / -2, відповідає вимогам CE та RoHS

Корпус з високоякісної кераміки з чудовою теплоізоляцією та термостійкістю

Нікельовані латунні наконечники для низького контактного опору

Висока відключаюча здатність до 120 кА (тип HRC)

Доступні характеристики gG (загального призначення) і aM (захист двигуна).

Тримач запобіжника, що монтується на DIN-рейку, із захистом від пальця

Додатковий індикатор перегорання запобіжника для легкого обслуговування

Широкий діапазон номінальних значень: 0,5 A ~ 630 A, 500 В / 690 В змінного струму

Рентабельна ціна, безпосередньо з заводу XUCKY у Веньчжоу, Китай

Технічні дані

Параметри	Розмір
Тримач запобіжника	10×38	14×51	22×58
Номінальний струм при 690 В змінного струму In, А	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Вага, г	50	83	170
Механічна витривалість, O-C цикли	2000	2000	1600
Ступінь захисту: IEC 60529	IP20	IP20	IP20
Робоча температура, °С	від -10 до +55	від -10 до +55	від -10 до +55
Переріз підключаються проводів, мм²	Від 1 до 25	Від 1 до 25	макс. 50
Момент затягування, Н·м	2,5	2,5	2,5
Плавкі вставки циліндричні
Номінальний струм In, А	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
Тип CFL	gG	gG	gG
Вага, г	7,7	20,5	58
Номінальна відключаюча здатність Icс, кА	50	50	50
Ступінь захисту: IEC 60529	IP20	IP20	IP20
Робоча температура, °С	від -10 до +55	від -10 до +55	від -10 до +55

Схема підключення

Cylindrical Fuse link & Fuse Holder

Операція

Світлодіод загоряється, коли спрацьовує роз’єднувач

Габаритні та монтажні розміри (мм)

Плавкі вставки циліндричні

Cylindrical Fuse link & Fuse Holder

Розмір	a	b	c
10x38	38	10	10,3
14x51	51	12	14
22x58	58	16	22

Ім'я	Номінальна напруга, В	Номінальна частота, Гц	Максимальний струм, А	Макс. розсіювана потужність, Вт
Тримач запобіжника 10×38	500	50/60	8	3
Тримач запобіжника 14×51	500	50/60	20	5
Тримач запобіжника 22×58	500	50/60	40	9.5

Ім'я	Номінальний робочий струм In, А	Номінальна напруга, В	Номінальна частота, Гц	10×38	14×51	22×58
Плавка вставка циліндрична 0,5А	0.5	500	50/60	10×38-0,5	-	-
Плавка вставка циліндрична 1А	1	500	50/60	10×38-1	-	-
Плавка вставка циліндрична 2А	2	500	50/60	10×38-2	14×51-2	22×58-2
Плавка вставка циліндрична 4А	4	500	50/60	10×38-4	14×51-4	22×58-4
Плавка вставка циліндрична 6А	6	500	50/60	10×38-6	14×51-6	22×58-6
Плавка вставка циліндрична 8А	8	500	50/60	10×38-8	-	22×58-8
Плавка вставка циліндрична 10А	10	500	50/60	10×38-10	14×51-10	22×58-10
Плавка вставка циліндрична 16А	16	500	50/60	10×38-16	14×51-16	22×58-16
Плавка вставка циліндрична 20А	20	500	50/60	10×38-20	14×51-20	22×58-20
Плавка вставка циліндрична 25А	25	500	50/60	10×38-25	14×51-25	22×58-25
Плавка вставка циліндрична 32А	32	500	50/60	10×38-32	14×51-32	22×58-32
Плавка вставка циліндрична 40А	40	500	50/60	-	14×51-40	22×58-40
Плавка вставка циліндрична 50А	50	500	50/60	-	14×51-50	22×58-50
Плавка вставка циліндрична 63А	63	500	50/60	-	14×51-63	22×58-63
Плавка вставка циліндрична 80А	80	500	50/60	-	-	22×58-80
Плавка вставка циліндрична 100А	100	500	50/60	-	-	22×58-100
Плавка вставка циліндрична 125А	125	500	50/60	-	-	22×58-125

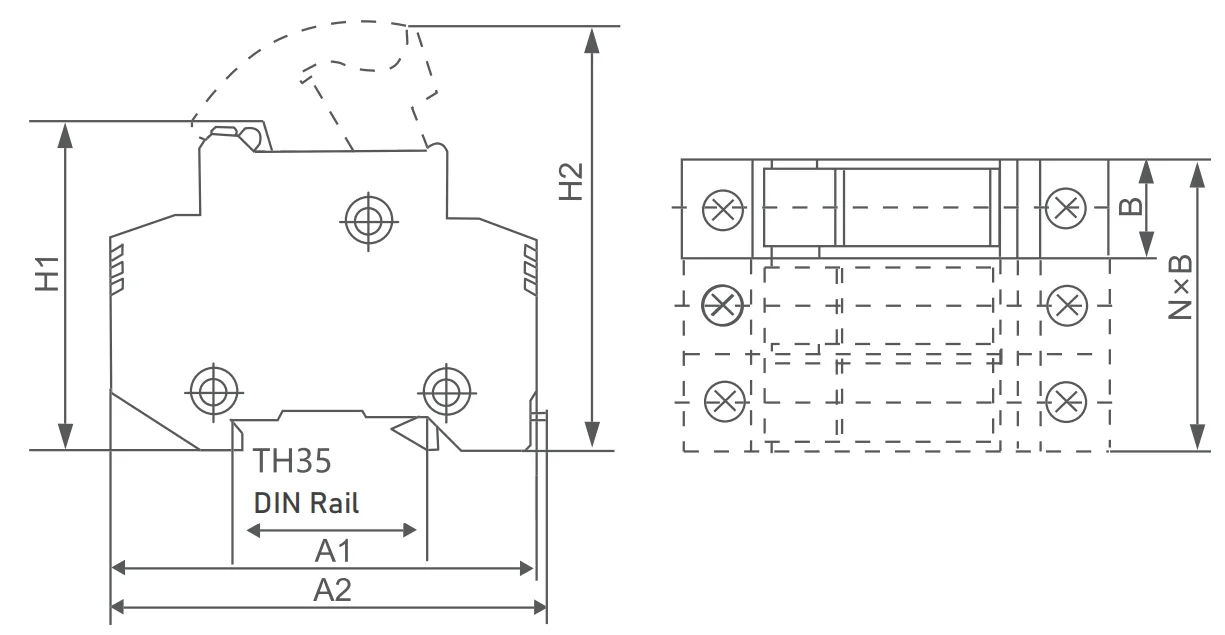

Тримач запобіжника

Cylindrical Fuse link & Fuse Holder

Модель	Габаритні розміри (мм)
	A1	A2	B	H1	H2
РТ18-32	77	78	17	61	80
РТ18-63	96	97	26	67	94
РТ18-125	127	129	35	76	104

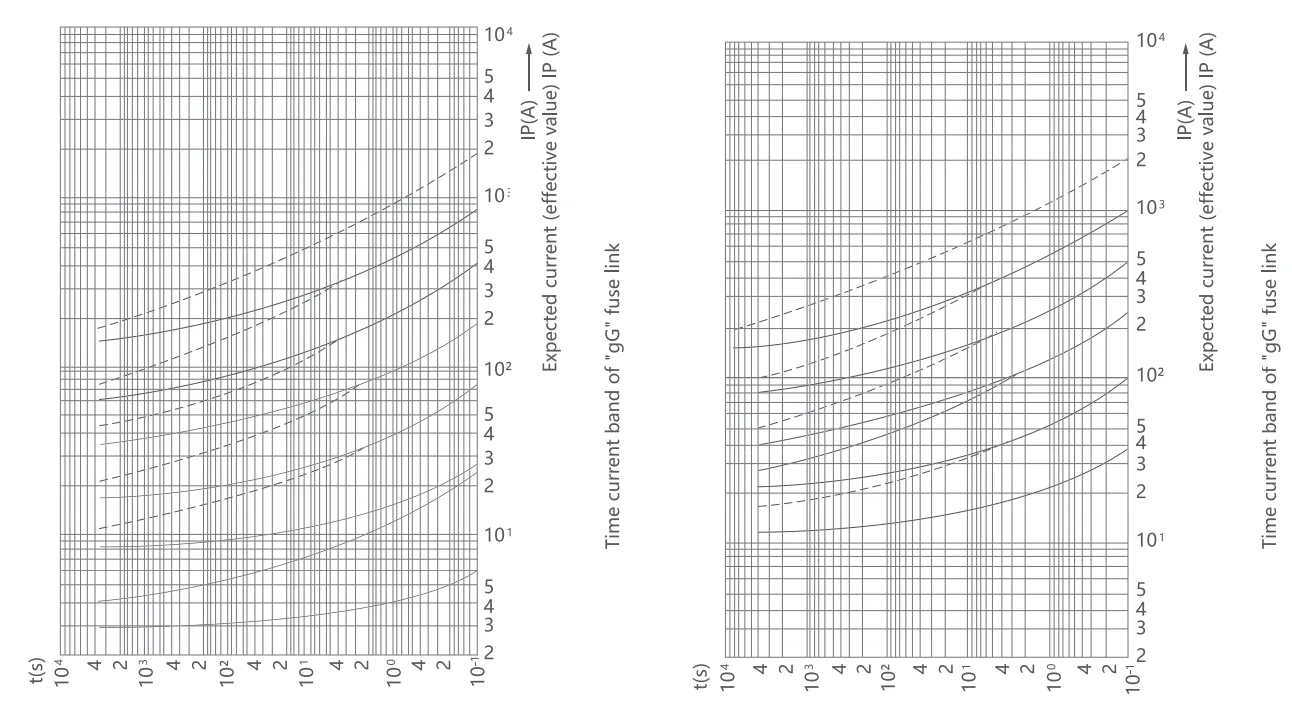

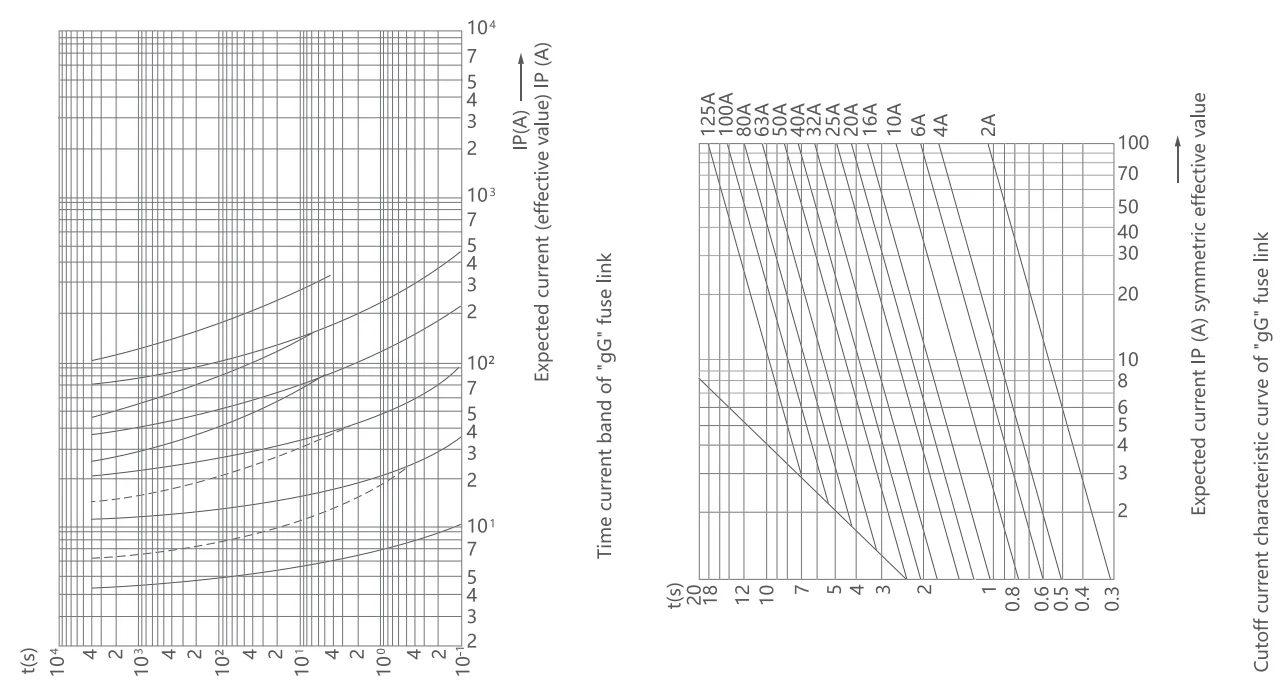

Характеристика струму за часом

Cylindrical Fuse link & Fuse Holder

FAQ

Q1: Що таке запобіжник?

Відповідь: Плавка вставка – це змінний захисний елемент запобіжника, що містить відкалібрований плавкий елемент, який розриває ланцюг під час перевантаження або короткого замикання. Це «серце» системи запобіжників.

Q2: Яка різниця між плавкою вставкою та тримачем запобіжника?

A: Запобіжник - це змінна плавка частина; тримач запобіжника (основа запобіжника) — це стаціонарна монтажна частина, яка утримує плавку вставку та забезпечує електричні з’єднання. Вам потрібні обидва для повного встановлення запобіжника.

Q3: Якому стандарту відповідають плавкі вставки XUCKY?

A: Наші плавкі вставки відповідають міжнародним стандартам IEC 60269-1 і IEC 60269-2, мають сертифікат CE і RoHS.

Q4: Чи можна використовувати запобіжники XUCKY у Саудівській Аравії та на Близькому Сході?

A: Так. Плавка вставка та тримач запобіжника XUCKY розроблені для систем змінного струму 500 В/690 В, сумісних зі стандартами мереж Близького Сходу. Ми маємо багатий досвід експорту в Саудівську Аравію, ОАЕ, Єгипет та інші країни Перської затоки.

Q5: Що таке MOQ для XUCKY запобіжника?

A: MOQ становить 100 штук для стандартних типів. Індивідуальні замовлення вітаються. Зв'яжіться з нами для отримання детального прайс-листа.
