При проектуванні або обслуговуванні системи розподілу електроенергії одним із найважливіших рішень є вибір правильного пристрою захисту ланцюга. Двома найпоширенішими вимикачами низької напруги є мініатюрний автоматичний вимикач (MCB) і автоматичний вимикач у литому корпусі (MCCB). Хоча обидва вони служать одній основній меті — захистити кабелі та обладнання від надмірних струмів, — вони розроблені для абсолютно різних масштабів застосування.
Вибір неправильного може призвести до непотрібних витрат, неналежного захисту або навіть загрози безпеці. У цьому посібнику ми розбираємо технічні відмінності, сценарії застосування та критерії вибору, щоб допомогти вам прийняти обґрунтоване рішення.
Мініатюрний автоматичний вимикач (MCB)це термомагнітний пристрій, призначений для захисту слабкострумових ланцюгів. Зазвичай він використовується в житлових, комерційних і легких промислових приміщеннях.
Номінальний струм (In): до 125 A (зазвичай 63 A або менше).
Розривна здатність (Icn): Зазвичай до 10 кА або 15 кА (достатньо для домашнього середовища).
Стандарти: IEC 60898-1 (для побутових та аналогічних установок) і IEC 60947-2 (для промислового використання).
Будівництво: Фіксовані теплові та магнітні налаштування; невзаємозамінні розчіплювачі.
розмір:Компактний, зазвичай 1-4 модулі ширини (18 мм на полюс) на DIN-рейці.
MCB призначені для захисту відперевантаження(повільні, тривалі надструми) через біметалеву стрічку такороткі замикання(великі миттєві струми) через електромагнітний соленоїд. Вони не регулюються по полю і призначені для кінцевих відгалужень.
A Автоматичний вимикач у литому корпусі (MCCB)це більший, міцніший пристрій, здатний витримувати більші струми та забезпечувати більш складний захист. Це робоча конячка промислового та комерційного розподілу електроенергії.
Номінальний струм (In):Зазвичай від 15 А до 2500 А або більше.
Розривна здатність (Icu):Можуть варіюватися від 18 кА до 200 кА, що робить їх придатними для місць із сильним пошкодженням, таких як підстанції або важкі промислові підприємства.
Стандарти:IEC 60947-2 (низьковольтні розподільчі пристрої та пристрої керування).
Будівництво:Часто особливостізмінні розчіплювачі(термомагнітні або електронні), які можна регулювати за струмом і затримкою часу.
розмір:Більші розміри рами, як правило, встановлені на основі або в розподільному пристрої.
Пропозиція MCCBрегульовані параметри захисту, що робить їх ідеальними для фідерних ланцюгів, де координація з пристроями нижче за течією є критичною. Електронні розчіплювачі можуть забезпечувати такі розширені функції, як захист від замикань на землю, зонне селективне блокування та можливості зв’язку.

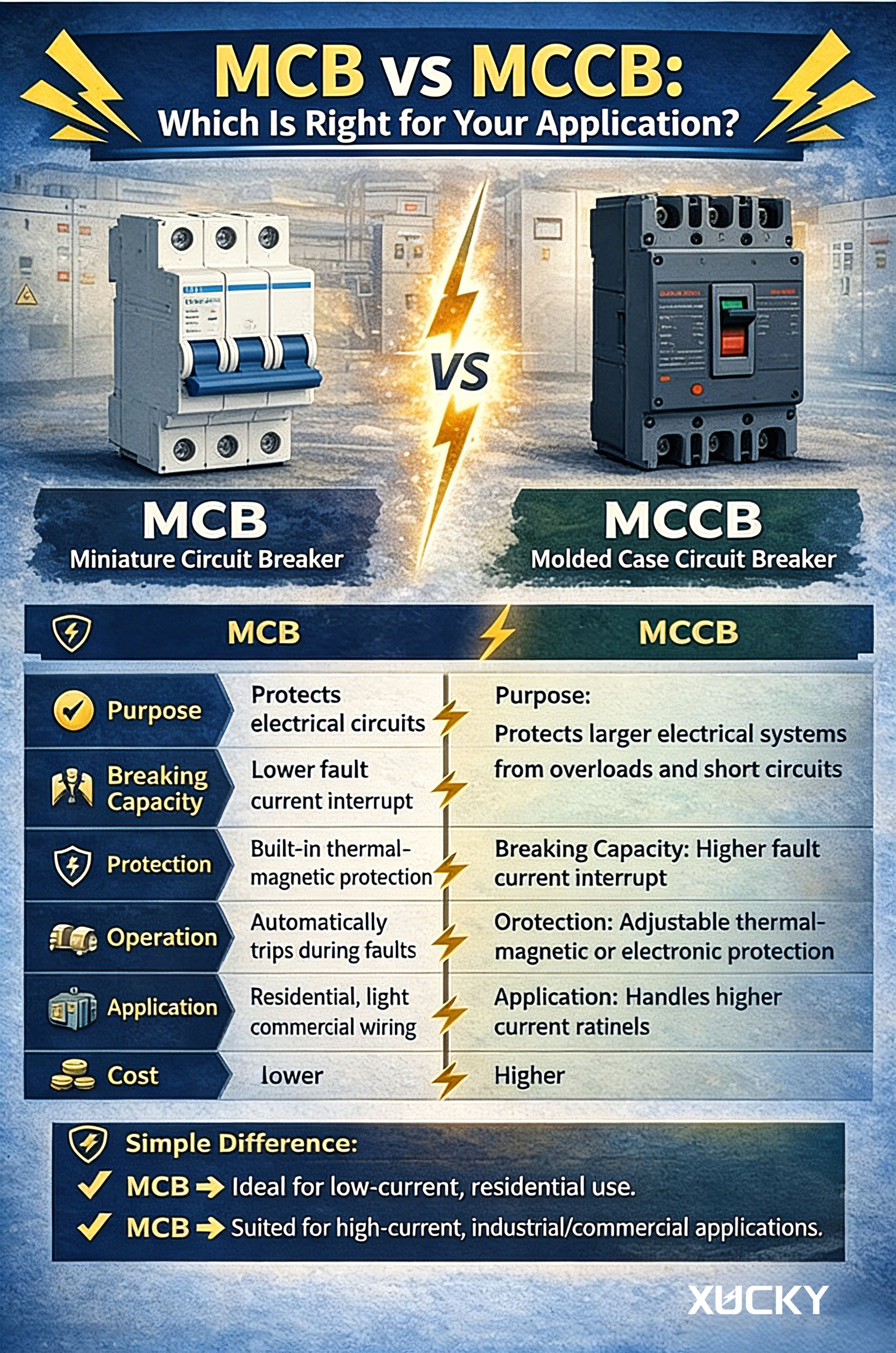

| Особливість | MCB | MCCB |
| Номінальний діапазон струму | До 125А | 10A до 2500A+ |
| Розривна здатність | ≤ 25 кА (типовий) | До 200кА |
| Пультовий блок | Стаціонарний (термомагнітний) | Стаціонарний або взаємозамінний (термомагнітний або електронний) |
| Регульованість | Жодного | Так (струм, час затримки) |
| застосування | Кінцеві відводи, освітлення, розетки | Годівниці, основні панелі, важке обладнання |
| Монтаж | DIN-рейка | Стаціонарна або вставна база |
| Типовий підрахунок поляків | 1P, 2P, 3P, 4P | 3P, 4P (також 2P для менших кадрів) |
| Атестація | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
Рішення між MCB і MCCB залежить від трьох основних факторів:поточний попит, рівень несправності та необхідність регулювання.
Коли вибрати MCB
Житлові та невеликі комерційні будівлі:Освітлювальні схеми, розетки, дрібна побутова техніка. Струми рідко перевищують 63 А, а рівень несправностей низький.
Підрозподільні щити:Захист кінцевих ланцюгів після MCCB або головного вимикача.
Панелі DIN-рейки:Там, де мало місця та потрібна модульність.
Економічні проекти:MCB значно дешевші, ніж MCCB.
Коли вибрати MCCB
Промислові підприємства:Двигуни, насоси, компресори, зварювальні апарати — обладнання з високими пусковими струмами та більшою здатністю до пошкоджень.
Головні розподільні щити:Як основний вхідний захисний пристрій для будівлі або великої панелі.
Фідерні схеми:Розподіл влади на підпанелі, де координація та вибірковість важливі.
Місця високого струму пошкодження:Поблизу трансформаторів або генераторів, де струм короткого замикання перевищує 10 кА.
Потреби регулювання:Коли вам потрібно точно налаштувати параметри захисту відключення, щоб узгодити змінні навантаження або досягти вибіркової координації.
A. Розривна здатність (Icu / Icn)
Завжди переконайтеся, що відключаюча здатність вимикача перевищує очікуваний струм короткого замикання в точці встановлення. Наприклад, якщо рівень несправності панелі становить 25 кА, стандартний MCB з номінальним струмом 10 кА вийде з катастрофічної несправності. У таких випадках використовуйте або автоматичний автоматичний вимикач, або струмообмежувальний автоматичний вимикач із вищим номіналом.
B. Вибірковість (дискримінація)
Коли вимикачі з’єднані послідовно (наприклад, автоматичні вимикачі, що живлять автоматичні вимикачі), ви повинні переконатися, що несправність нижче за потоком вимикає лише найближчий вимикач. MCCB з регульованими часовими затримками дозволяють легко досягти такої «вибірковості», тоді як MCB працюють миттєво і можуть не координуватися з пристроями вище по потоку без ретельного вибору.
C. Зниження температури
Температура навколишнього середовища впливає на MCB і MCCB. Їх термоелементи відкалібровані на 30°C або 40°C. Якщо вони встановлені в гарячому середовищі, вони можуть спрацювати раніше, ніж очікувалося, або вимагати зниження номінальних характеристик. Зверніться до даних виробника (якКСУКИтехнічні паспорти) для поправкових коефіцієнтів.D. Тип навантаження Для високоіндуктивних навантажень (двигунів, трансформаторів) можуть знадобитися автоматичні вимикачі типу C або D, щоб уникнути неприємного відключення під час запуску. Автоматичні автоматичні вимикачі з електронними розчіплювачами можуть бути запрограмовані для захисту двигуна за допомогою певних кривих часу та струму.
MCBє недорогим одноразовим компонентом. Якщо він виходить з ладу, ви замінюєте його. Він не призначений для ремонту.
MCCBє значними інвестиціями. Він часто поставляється зі змінними деталями (дугогасильні отвори, контакти, розчіплювачі) і може обслуговуватися протягом десятиліть. Електронні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні.
Для невеликого офісу MCB ідеально підійдуть. Для заводу з критично важливими виробничими лініями додаткова вартість автоматичних вимикачів виправдана їх надійністю та можливістю регулювання.
| Якщо ваша схема... | Виберіть |
| Являє собою освітлення або розетку в будинку | MCB |
| Має струм < 63 А та рівень несправності < 6 кА | MCB |
| Є фідером до підпанелі в комерційній будівлі | MCCB (або сильнострумовий MCB, якщо <125A) |
| Приводить в дію великий двигун (30 кВт+) | MCCB |
| Потрібні налаштування захисту | MCCB |
| Є основним вхідним ресурсом для фабрики | MCCB |
| Потрібен зв'язок із BMS | MCCB з електронним розчіплювачем |
наКСУКИ, ми виробляємо автоматичні вимикачі та автоматичні вимикачі відповідно до найвищих міжнародних стандартів (IEC 60898-1, IEC 60947-2). Наш асортимент включає:
Серія XUCKY MCB: Від 1P до 4P, 6A-63A, криві B/C/D, відключаюча здатність 6kA/10kA — ідеально підходить для житлових і комерційних кінцевих ланцюгів.
Серія XUCKY MCCB:Від 16 А до 1600 А, термомагнітні та електронні розчіплювачі, відключаюча здатність до 100 кА — розроблені для промислових і основних розподільних систем.
Ми допоможемо вам вибрати правильний молоток для конкретного застосування, гарантуючи безпеку, надійність і економічну ефективність. Зв’яжіться з нами, щоб отримати технічну підтримку або отримати пропозицію.
