Повітряний вимикач XUW2-1600

XUCKY Electric є провідним китайським виробником і експортером повітряних вимикачів XUW2-1600. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Ласкаво просимо до XUCKY!

10 000+ задоволених клієнтів | Глобальна мережа довіряє

Повітряний автоматичний вимикач (ACB) — це електричний захисний пристрій, який використовується для захисту від перевантажень, коротких замикань і замикань на землю, короткого замикання та перевантаження по струму, головним чином на панелі LT на підстанції та головному розподільчому щиті. Використовується для більшої пропускної здатності по струму.

Повітряний автоматичний вимикач (ACB) — це пристрій електричного захисту, який використовується для захисту від перевантажень, коротких замикань і замикань на землю, а також захисту від перевантаження по струму, головним чином на панелі LT на підстанції та головному розподільчому щиті. Використовується для більшої пропускної здатності по струму. Операція закриття Коли автоматичний вимикач знаходиться в замкнутому положенні, струм проходить через його головні контакти. Замикаюча котушка, яка є електромагнітним пристроєм, подається під напругу для замикання автоматичного вимикача. Коли на замикаючу котушку подається напруга, вона пульсує робочим механізмом, замикаючи основні контакти та дозволяючи струм для протікання Операція відключення Операція відключення відбувається, коли виникає несправність або перевантаження в електричній системі. Різні захисні пристрої, такі як теплові реле перевантаження, магнітні реле або електронні реле, контролюють струм, що протікає через коло. Якщо струм перевищує заданий поріг, пристрої захисту сигналізують про знеструмлення котушки відключення, ініціюючи операцію відключення Згасання дуги При розмиканні АКБ утворюється дуга через припинення протікання струму. Дуга створює високі температури та іонізовані гази Для гасіння дуги ACB покладається на навколишнє повітря. Дуга втягується в дугопровідні жолоби, де вона піддається охолоджувальному ефекту навколишнього повітря, внаслідок чого дуга втрачає енергію та зрештою гасне. Дугові жолоби Дугогасильні жолоби призначені для перенаправлення дуги на контрольований шлях, розбиваючи його на менші сегменти та подовжуючи шлях. Дугогасильні жолоби містять серію пластин або ребер, які порушують дугу та створюють турбулентність, сприяючи більш швидкому та ефективнішому гасінню дуги Вивільнення енергії Коли дуга гасне, вивільнення енергії контролюється, мінімізуючи пошкодження компонентів автоматичного вимикача.

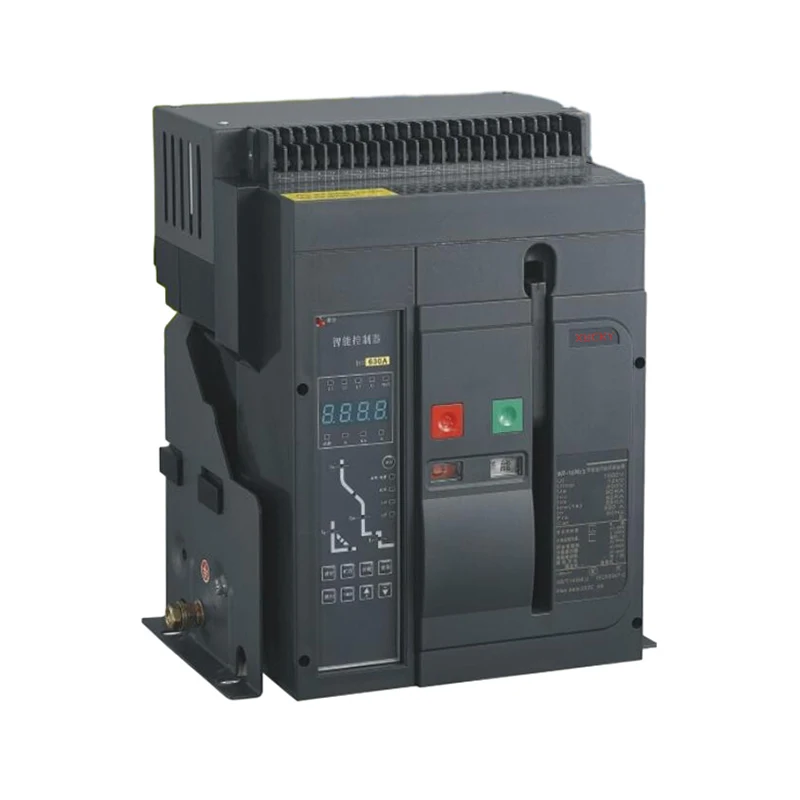

Повітряний автоматичний вимикач XUW2-1600

Інтелектуальний повітряний автоматичний вимикач серії XUW2-1 600 (надалі - автоматичний вимикач) підходить для розподільних мереж з частотою змінного струму 50 Гц, номінальною робочою напругою до 690 В і номінальним струмом від 200 А до 1600 А.

Він використовується для розподілу електричної енергії та захисту ліній і силового обладнання від перевантаження, короткого замикання, зниженої напруги, однофазного заземлення (витоку) та інших несправностей. Автоматичний вимикач має функцію інтелектуального захисту та точний вибірковий захист, може підвищити надійність електропостачання та уникнути непотрібних відключень електроенергії. У той же час він має комунікаційний інтерфейс відкритого типу, який зручний для підключення до польової шини, і може використовуватися для чотирьох віддалених операцій, щоб відповідати вимогам центру управління та системи автоматизації. Оснащений відповідним трансформатором витоку та інтелектуальним контролером, можна досягти захисту від витоку.

Автоматичний вимикач має функцію ізоляції та позначається символом "_ /x"

Автоматичний вимикач з номінальним робочим струмом 630 А і нижче також може використовуватися для захисту двигуна від перевантаження, короткого замикання, втрати фази, зниженої напруги та заземлення в мережі змінного струму 50 (60) Гц, 400 В. У нормальних умовах автоматичний вимикач також може служити для рідкісного перемикання ланцюга та рідкісного запуску двигуна.

Автоматичний вимикач відповідає вимогам GB14048.1-2012 Низьковольтні розподільчі пристрої та пристрої керування - Частина 1: Загальні правила; І GB14048.2-2008 Низьковольтні розподільчі пристрої та пристрої керування - Частина 2: Автоматичні вимикачі; GB14048.4-2020 Низьковольтні комутаційні та контрольні пристрої - Частина 4-1: Контактори та пускачі двигунів - Електромеханічні контактори та пускачі двигунів (включаючи захист двигуна)

Технічний паспорт
