Зовнішній роз'єднувач GW4-27.5kv

Зовнішній роз'єднувач GW4-27.5kv - це зовнішнє електрообладнання високої напруги з частотою 50 Гц для зміни ланцюга високої напруги контактної мережі змінного струму 27,5 кВ у режимі холостого ходу, а також для електричної ізоляції шини високої напруги, автоматичного вимикача та іншого електрообладнання, що проходить капітальний ремонт, та лінії високої напруги. Його також можна використовувати для розмикання та замикання струму низької ємності та струму індуктивності.

Модель і значення зовнішнього роз'єднувача GW4-27.5kv

Нормальні умови експлуатації та умови монтажу

Висота не більше 4700 м.

Температура навколишнього середовища: верхня межа +40 ℃, нижня межа -40 ℃.

Швидкість вітру не більше 35 м/с.

Не застосовується до місць з легкозаймистими речовинами, небезпекою вибуху, хімічної корозії та інтенсивними видами спорту.

Ступінь забруднення ізолятора: Тип захисту від забруднення — клас III із сильним забрудненням (щільність солі 0,3 мг/см²).

Місце встановлення: зовнішній бетонний монопольний стовп.

Класифікація та технічні параметри

1. Класифікація роздільників

2. Основні технічні параметри роз'єднувача

Структура зовнішнього роз’єднувача GW4-27.5kv

Зовнішній роз’єднувач GW4-27.5T(D)(W) має такі переваги, як надійна робота, проста конструкція, гнучкий спосіб встановлення, легке обслуговування, широкий діапазон застосування та висока універсальність.

Зовнішній роз'єднувач GW4-27.5T - це високовольтний електричний прилад, що складається з однополярного ізолятора, і це базовий блок, отриманий від інших структур. Надалі він називається роз'єднувачем загального типу.

Зовнішній роз’єднувач GW4-27.5T (D) виготовляється шляхом встановлення заземлювального ножа на загальний ізоляційний вимикач, який складається з одноразового та вторинного робочого типу, надалі іменованого як ізолятор із заземленням.

GW4-27.5T(D)W Зовнішній роз'єднувач заснований на загальному типі (заземленого типу) ізолятора, і він змінюється зі звичайного стрижневого ізолятора ізолятора на ізолятор проти забруднення стрижневого типу, придатний для сильного забруднення або високогірної області .

Структура ізолятора

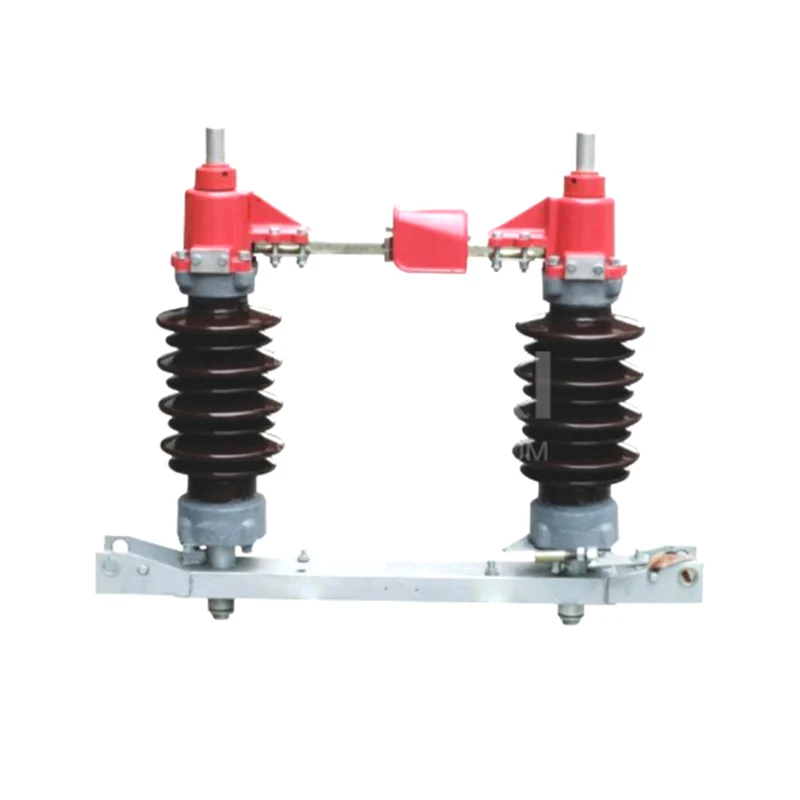

Однополярний ізоляційний вимикач відповідно закріплений на тій самій рамі за допомогою двох стрижневих ізоляторів і є двоколонною горизонтальною поворотною конструкцією. Контурна структура показана на малюнку.

Кожен ізолятор полюса складається з основи, опори ізолятора та провідних частин.

Кожен полюсний ізолятор має дві опори ізолятора, закріплені на підшипниках на обох кінцях основи (Малюнок 2) за допомогою шатунів. Кожен ізоляційний стовп можна повертати горизонтально на кут 90°. Ізоляційні стовпи оснащені струмопровідними гніздами, лівим і правим контактами. Лівий і правий контакти контактують через струмопровідну трубку між двома ізоляційними опорами.

Струмопровідні клеми поділяються на два типи за структурою, жорстко з'єднані (рис. 3a) і тип з'єднання (рис. 3b), вони визначаються відповідно до вимог користувача до замовлення.

Матеріал основної схеми - мідь. При номінальному струмі 630А поверхню струмопровідної частини лудять. При номінальному струмі понад 1600А поверхня провідної частини посріблена.

Середній контакт — структура «рукостискання». Його структура притискається сенсорною пальчикової шайбою за патентованою технологією. Це високий тиск, самоочищення, контактний тиск дотику пальця залишаються незмінними протягом тривалого часу. Сенсорна пальчикова пружина не має струму і безпечна і надійна протягом тривалого часу.

Продукти з різними специфікаціями струму мають однаковий структурний тип, ізолятори основи та опори, але основні провідні кола дещо відрізняються.

Частина механічного блокування вторинного перемикача заземлення та ножа заземлення реалізована за допомогою диска блокування на ручному механізмі типу CS8-6D.

3. Будова ручного механізму

Ця серія ізоляційних вимикачів оснащена CS11 (незаземлений і однозаземлений тип передачі однієї операції) і CS8-6D (тип передачі вторинної операції з одним заземленням).

4. Ручний механізм типу CS11 (див. рисунок) і CS8-6D (див. рисунок), рукоятка керування — горизонтальне обертання, кут повороту — 90°.

Принцип дії

Дії відкриття та закриття цієї серії ізоляторів в основному однакові.

1. Принцип дії ізолятора

(1) Без заземлення типу ножа

Механізм керування роз’єднувачем з’єднаний з активним ступенем роз’єднувача з’єднувальним трубопроводом. Головний вал механізму повертається на 90°, що приводить в обертання ізоляційну стійку активного ступеня на 90°. У той же час інша сторона ізоляційної опори обертається в протилежному напрямку шатуном для відкриття та закриття. для об'єднання однополюсних вимикачів у двополюсні або триполюсні блокувальні вимикачі шатунами, зазвичай однополюсними.

(2) Один тип роботи із заземлюючим ножем

Структура рубильника заземлення базується на згаданій вище структурі перемикача, що збільшує роботу механізму приводу заземлення. Він гарантує, що заземлюючий ніж починає обертатися, коли основний ніж починає відкриватися; коли основний ніж обертається до відкритого положення, ніж для шліфувального ножа також прибуває в положення для землі. Тобто головний і шліфувальний ніж виконують відповідні дії відкриття-закриття окремо.

(3) Додатковий тип операції із заземлюючим ножем

Ця конструкція використовує дві ручки для керування головним ножем і ножем заземлення відповідно. Блокуючий пристрій встановлено між двома ручками керування, щоб запобігти неправильному управлінню та забезпечити виконання програми відповідно до визначеної процедури (основна відкрита — закрити — закрити — відкрити — закрити).

2. Принцип дії заземлювача

Рукоятка робочого механізму повертається на 90° горизонтально, а заземлюючий ніж обертається шатуном, щоб реалізувати дію розмикання та замикання заземлювача.

3. Допоміжний перемикач у робочому механізмі з’єднаний з головним валом механізму, і відповідний контакт вмикається або вимикається під час операції відкриття та закриття, і видається відповідний сигнал відкриття та закриття.

Монтаж і налаштування

1. Монтаж і налаштування роз'єднувача повинні відповідати наступним вимогам

При використанні ручного механізму загальний оператор повинен мати можливість самостійно виконувати операції відкриття та закриття, а дія є гнучкою.

Синхронне значення замикання двополюсного або триполюсного зв'язку роз'єднувача становить: не більше 6 мм.

Опір ланцюга ізолятора має відповідати наведеній нижче таблиці

Номінальна напруга Максимальний міжфазний опір петлі роз’єднувача (мкОм) Примітка

630A 1250A 1600-2000A

27,5 кВ 200 125 75 Без затискачів

2. Встановлення та налаштування роз'єднувача

Ізоляційний вимикач кожного полюса закріплений на горизонтальній основі.

Робочий механізм розміщений під обертовим шпинделем активної сторони ізоляційного вимикача, коли головний вал, керований ізоляційним вимикачем, і механізм знаходяться в закритому положенні, з’єднують і закріплюють трубу для водяного газу за допомогою зубчастого обруча. Коли основна та ведена ізоляційна опора не синхронізовані, позитивний і негативний гвинт із зубцями можна відрегулювати для відкриття та закриття.

Встановлення та регулювання синхронізму замикання подвійного полюса або з’єднання ізоляційного вимикача, коли дві клеми несуть нормальне натягнення шини, відрегулюйте довжину позитивного та негативного шатуна відповідно до вищезазначених вимог.

Коли ізоляційний перемикач знаходиться в закритому положенні, точки контакту на контакті повинні повністю контактувати, найкращим станом для ступеня кріплення гвинта M8 є те, що пружинна шайба просто сплющена, і палець може хитатися.

3. Встановлення та налаштування ножа заземлення вторинної операції

Коли ніж заземлювача і головний вал механізму знаходяться в закритому положенні, водогазова труба з'єднується і кріпиться обручем зубчастого типу. Коли вимикач заземлення знаходиться в положенні замикання, положення контакту можна регулювати положенням контакту заземлення на провідній трубі. Коли положення закриття буде правильним, знову затягніть кріпильну гайку.

Приймання та зберігання

1. Після того, як продукт прибуде до місця призначення, користувач повинен розмістити його в сухому та провітрюваному місці. Його не можна скасовувати, його слід перевірити та прийняти якнайшвидше відповідно до наступних пунктів:

Спочатку перевірте, чи немає на зовнішній поверхні пакувальної коробки будь-яких пошкоджень або відхилень. Після завершення перевірки зовнішнього вигляду відкрийте пакувальну коробку та вийміть вкладений файл.

Перевірте, чи всі документи, додані до виробу, повні (включаючи пакувальний лист, сертифікат виробу, інструкції з монтажу тощо).

Зніміть виріб і його аксесуари (будьте обережні, щоб не пошкодити керамічну пляшку із ізоляційною опорою) і перевірте його.

Перевірте, чи зовнішній вигляд продукції не пошкоджений і ненормальний.

2. Після прийняття виробу, незалежно від того, чи він встановлений і використаний негайно, він повинен зберігатися за таких умов:

Тертьові частини роз'єднувача необхідно протерти і покрити безкислотним вазеліном.

При тривалому зберіганні товару на складі необхідно регулярно (не більше півроку) перевіряти його. Якщо виявлено іржу, шар іржі слід видалити та покрити інгібітором іржі.

Інструкції

1. Перш ніж ввести в експлуатацію, слід провести повну перевірку та не допустити помилок.

Чи відповідає розмір ізолятора вимогам.

Болти кожної з'єднувальної частини повинні бути міцно закріплені, особливо з шинами.

Усі контактні точки на контакті повинні бути в контакті.

2. Після введення в експлуатацію зверніть увагу на наступне:

Загалом, роз’єднувач повинен бути відкритий або закритий після відключення навантаження в ланцюзі.

Роз’єднувач із заземлюючим ножем вторинної операції, заземлювальний вимикач повинен бути закритий після повного розмикання ізолювального вимикача; інакше операцію замикання ізолятора можна виконати після того, як заземлювач повністю розімкнено.

3. Зовнішній роз’єднувач необхідно регулярно обслуговувати та капітально ремонтувати. Під час технічного обслуговування необхідно дотримуватися таких пунктів:

Чи не пошкоджена порцелянова ваза ізолятора, чи не розлипся клей.

Коли роз’єднувач знаходиться в закритому положенні, чи контактні точки на контакті знаходяться в хорошому контакті; чи не деформована пружина на контакті, чи змінюється натяг, вимірюється опір ланцюга.

Чи добре ізольовані допоміжний перемикач та інші компоненти механізму.

Чи хороші умови заземлення.

Незалежно від того, чи обертові частини гнучкі та застрягли, чи ні.

Будь ласка, повідомте виробника про проблеми, виявлені під час експлуатації або технічного обслуговування.a
