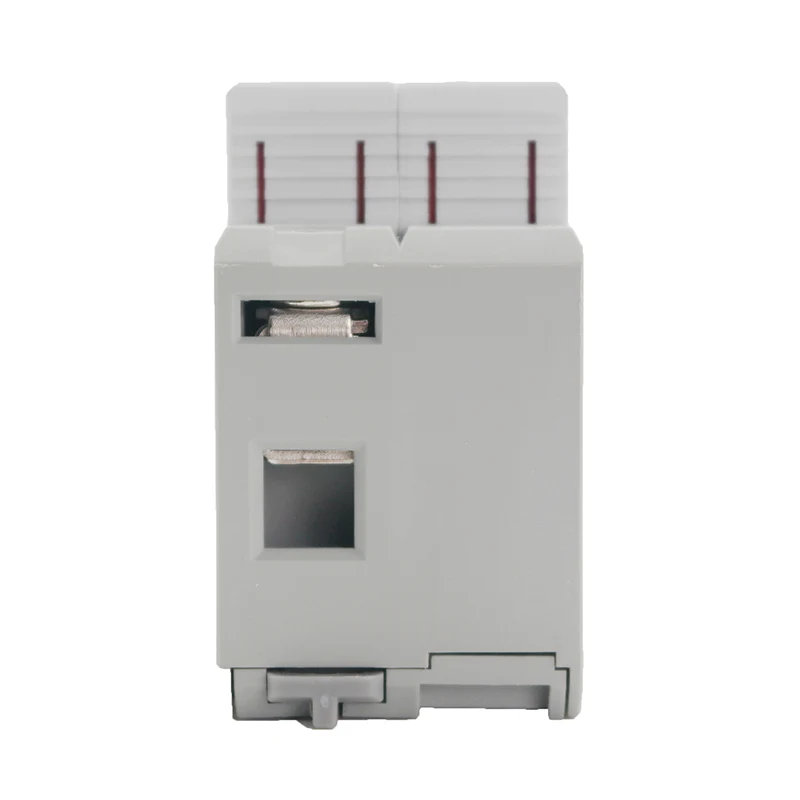

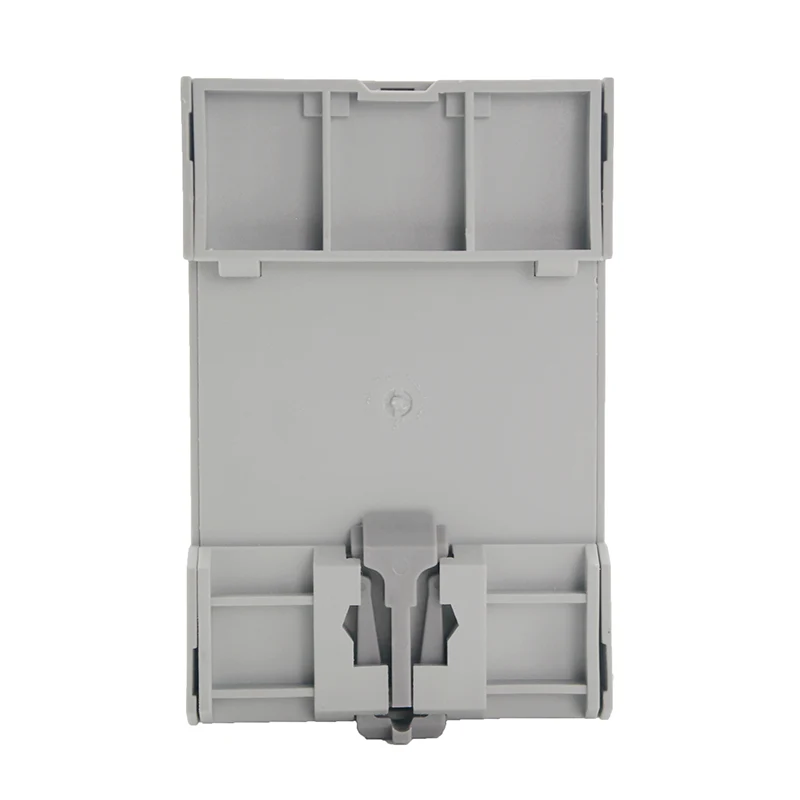

Пристрій захисту від перенапруг PV SPD

PV SPD Пристрій захисту від перенапруги широко використовується у фотоелектричних об’єднувальних коробках, інверторах, розподільних шафах постійного струму тощо. Він має переваги високого розрядного струму, швидкого часу відгуку та низької залишкової напруги. Максимальна фотоелектрична напруга досягає UC≤1200VDC.

ОСОБЛИВОСТІ

1. Типи напруги: DC500V 690V 800V 1000V 1200V;

2. 8/20 мкс, захист T2;

3. Висока ємність розряду, швидка реакція, підключається;

4. Подвійні пристрої теплового відключення, що забезпечують більш надійний захист;

5. Відображення візуального вікна, зелений означає нормальний стан, червоний означає дефект (необхідно змінити новий модуль);

6. Віддалений термінал необов'язковий.

ЕЛЕКТРОТЕХНІЧНІ ПАРАМЕТРИ

СХЕМА ПІДКЛЮЧЕННЯ

ОСНОВНА БУДОВА ТА ПРИНЦИП РОБОТИ

У фотоелектричній системі виробництва електроенергії захисні пристрої підключаються між позитивним і негативним полюсами лінії та землею. За звичайних обставин захисний пристрій перебуває у стані високого опору. Коли в електромережі виникає стрибок перенапруги через удари блискавки або з інших причин, захисний пристрій негайно спрацьовує протягом наносекунд, передаючи стрибок перенапруги на землю, тим самим захищаючи електричне обладнання в електромережі. Коли стрибок напруги проходить через захисний пристрій і зникає, захисний пристрій знову переходить у стан високого опору. Це не вплине на нормальну роботу електромережі. Електрична принципова схема фільтра перенапруги показана на малюнку нижче.

ЧІП

ГАБАРІТНІ ТА МОНТАЖНІ РОЗМІРИ

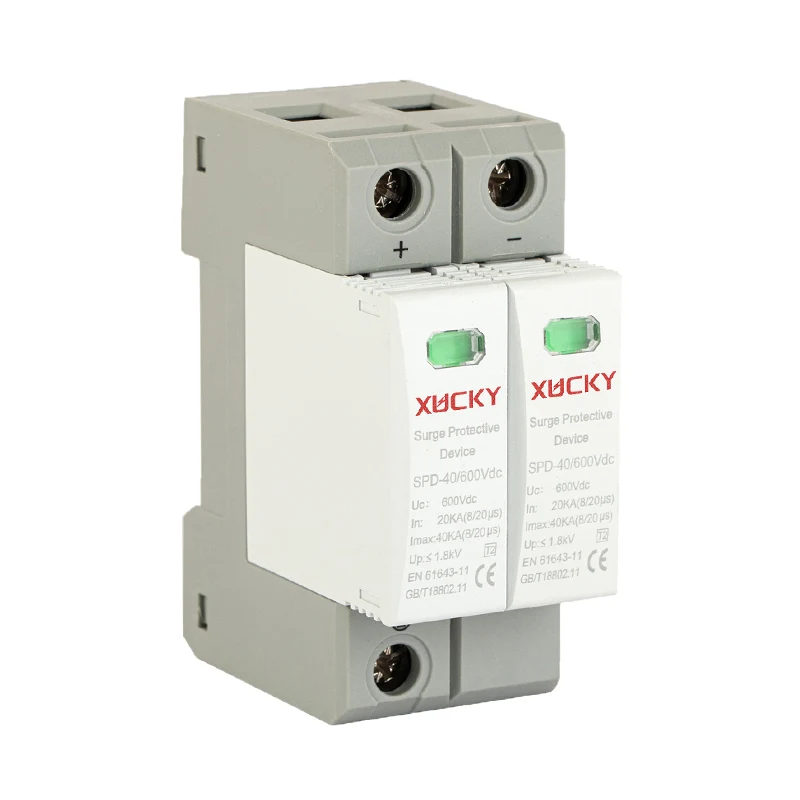

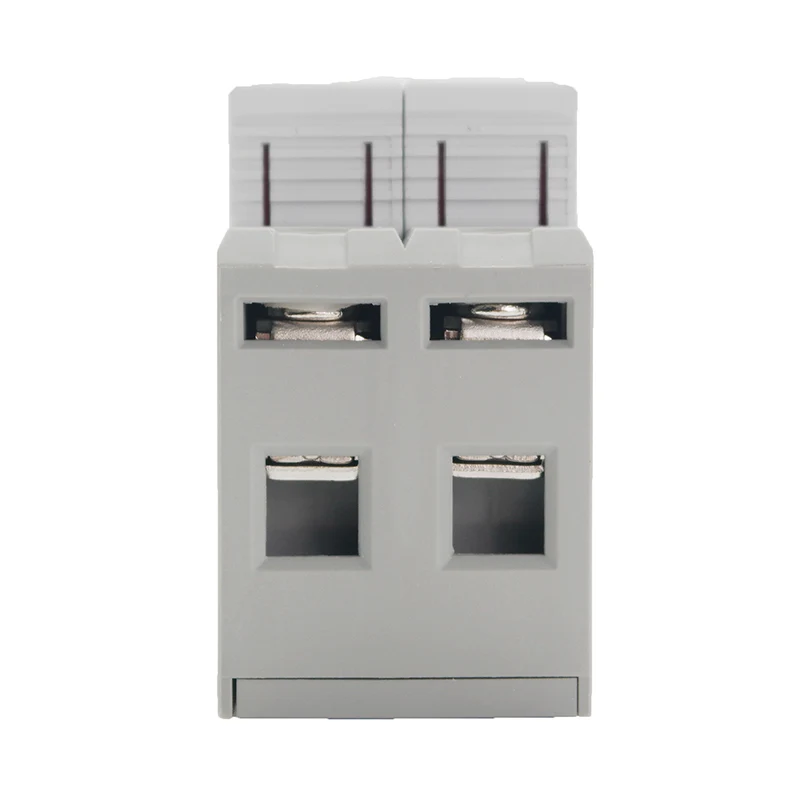

2P

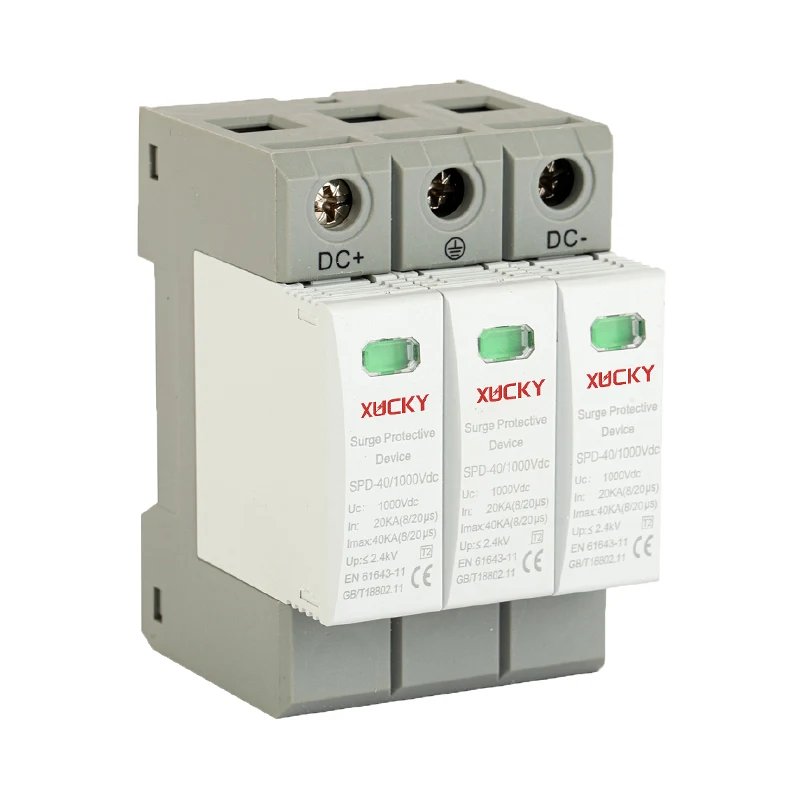

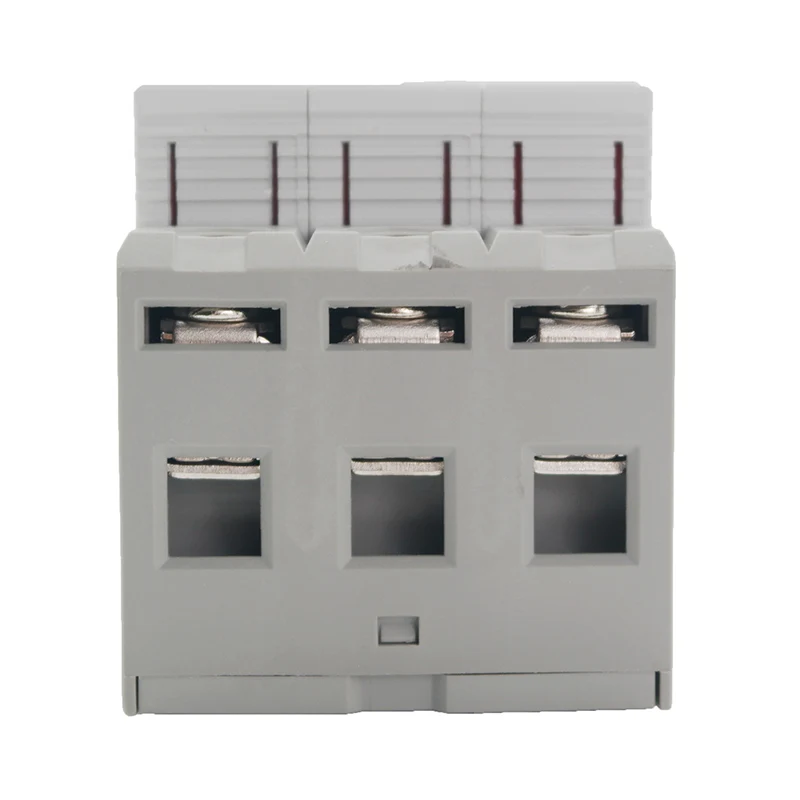

3P

ЗАСТОСУВАННЯ

●Сонячні інвертори: для захисту чутливої ​​електроніки інверторів від стрибків струму та напруги.

●Сонячні панелі: вбудовані в розподільні коробки сонячних панелей для захисту окремих панелей від стрибків напруги.

●Коробки об’єднувача постійного струму: у централізованих сонячних системах SPD використовуються для захисту комбінованого виходу постійного струму від кількох ліній сонячних панелей.

●Системи зберігання акумуляторів: для захисту акумуляторів і відповідної електроніки від перенапруги.

●Мережеві та автономні сонячні системи: забезпечення безпеки та стабільності як підключених до мережі, так і автономних сонячних електростанцій.

●Контролери заряду: у системах на сонячних батареях із контролерами заряду для захисту від стрибків напруги, які можуть пошкодити контролер або підключене навантаження.
