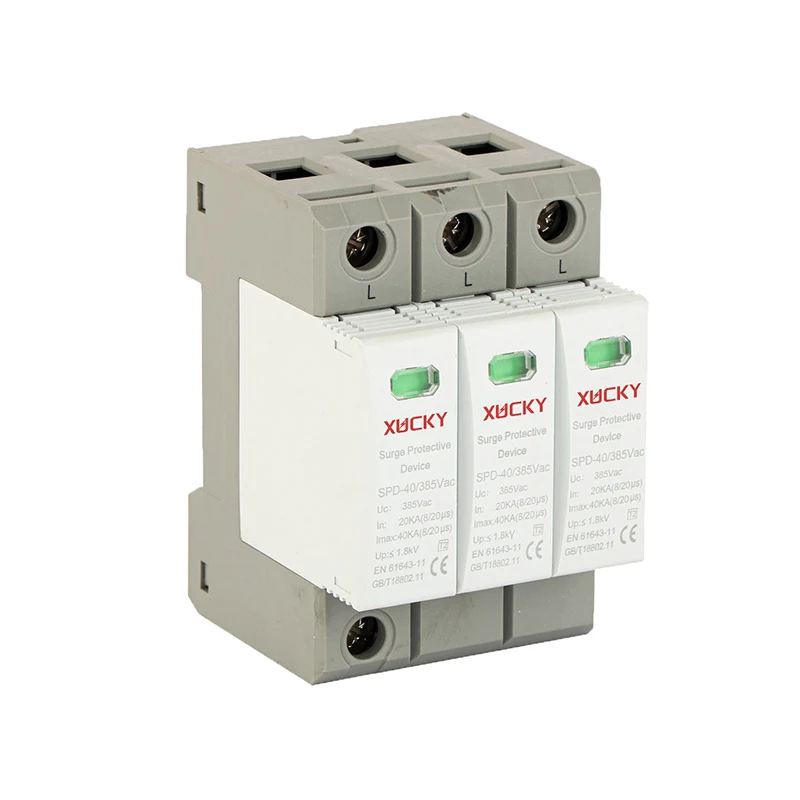

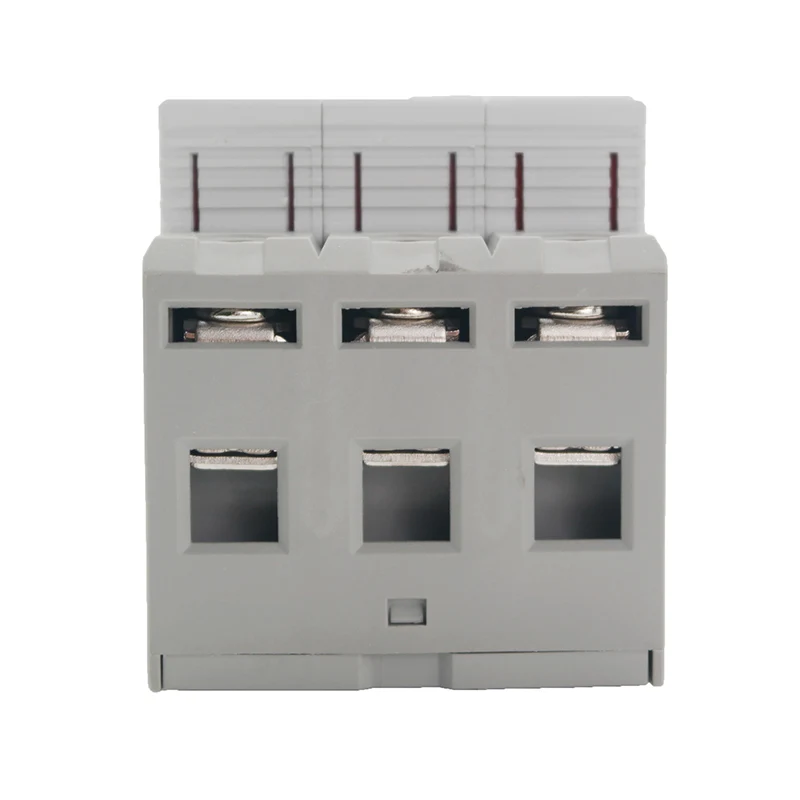

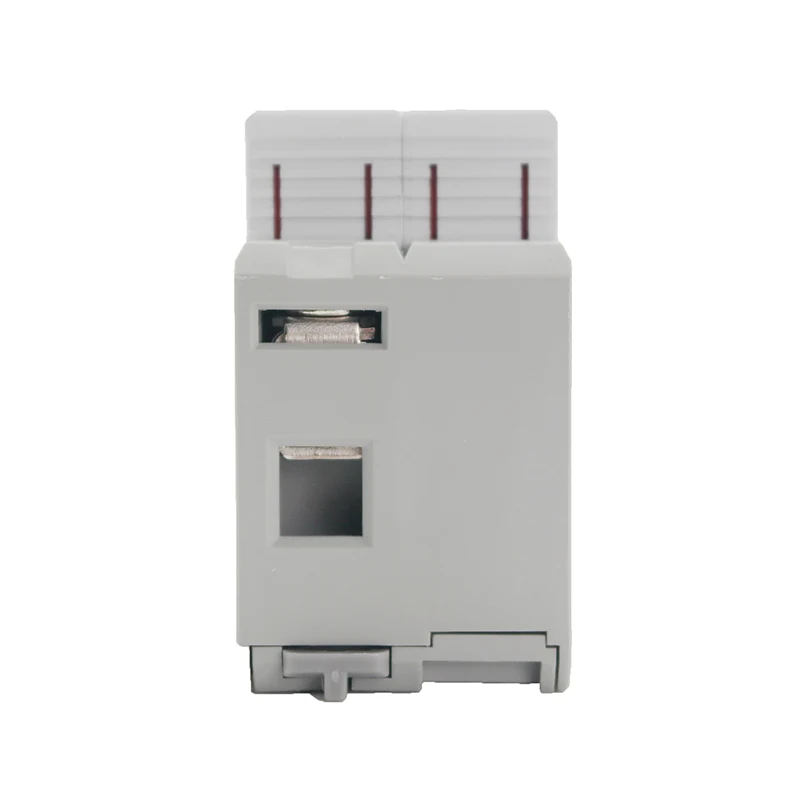

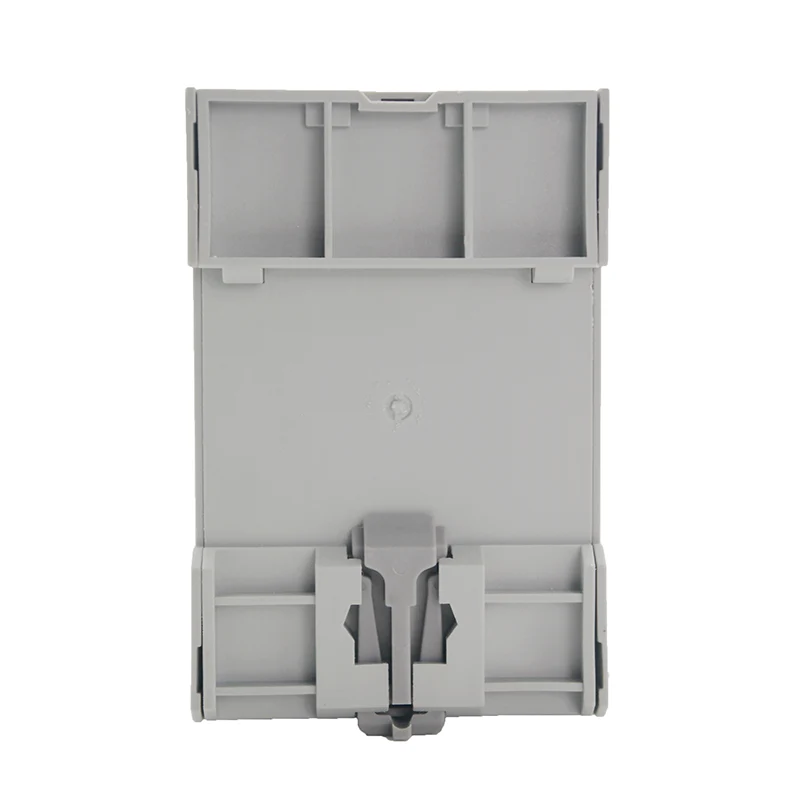

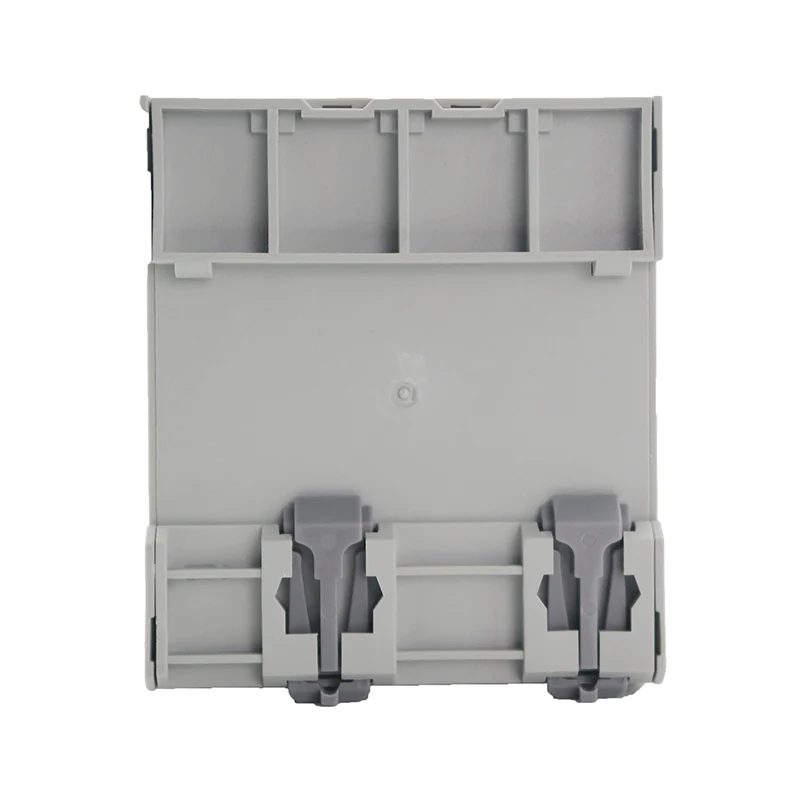

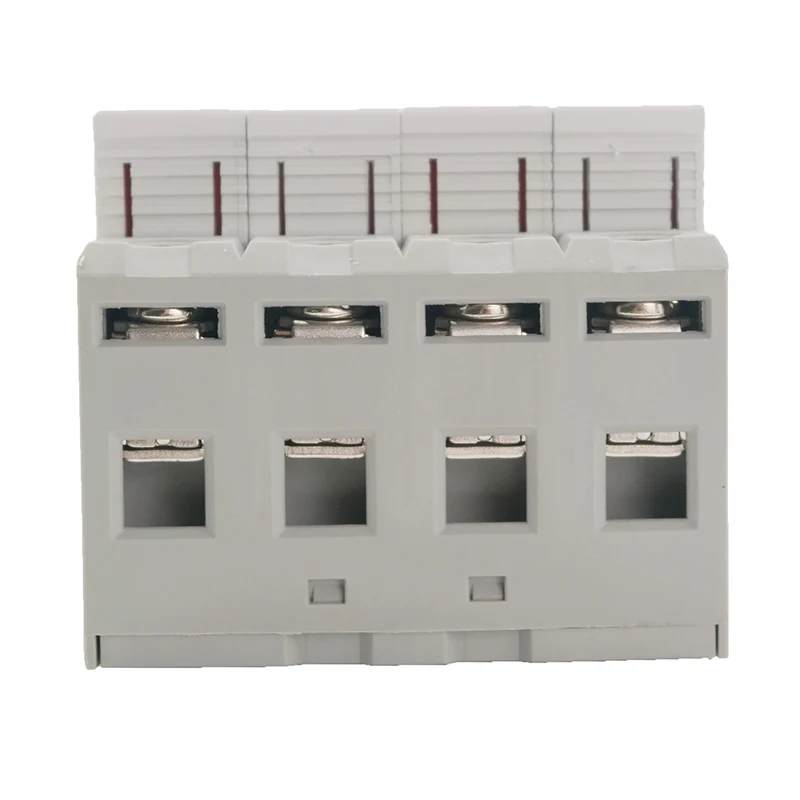

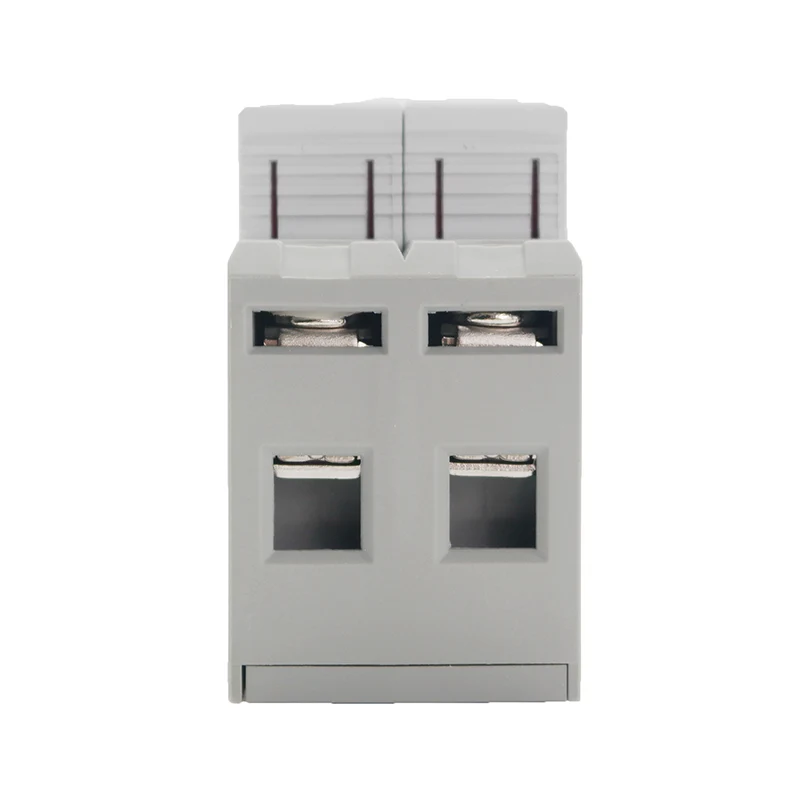

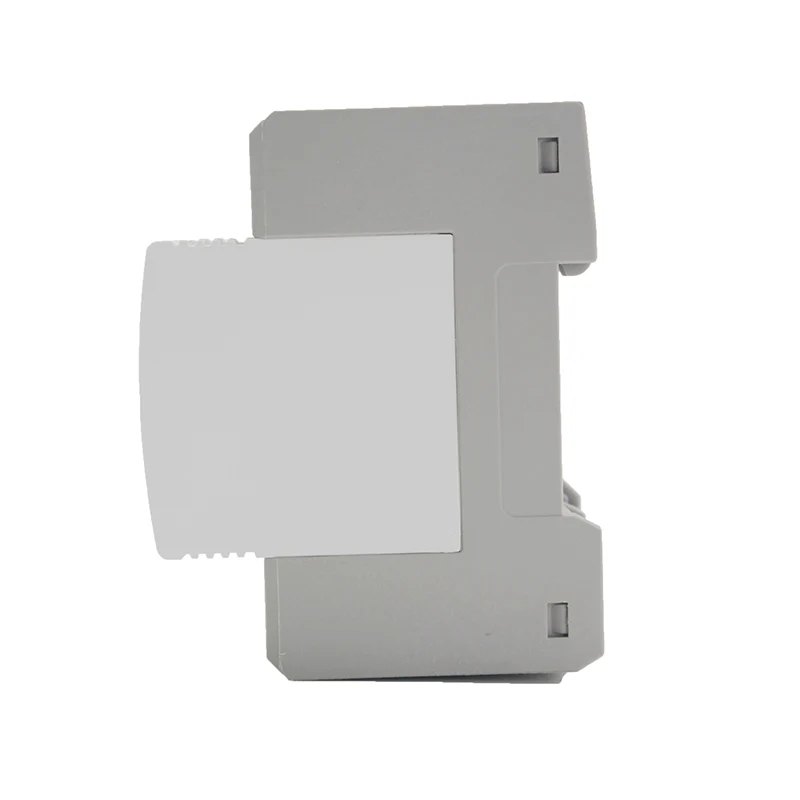

Пристрій захисту від перенапруг SPD

Сфера застосування

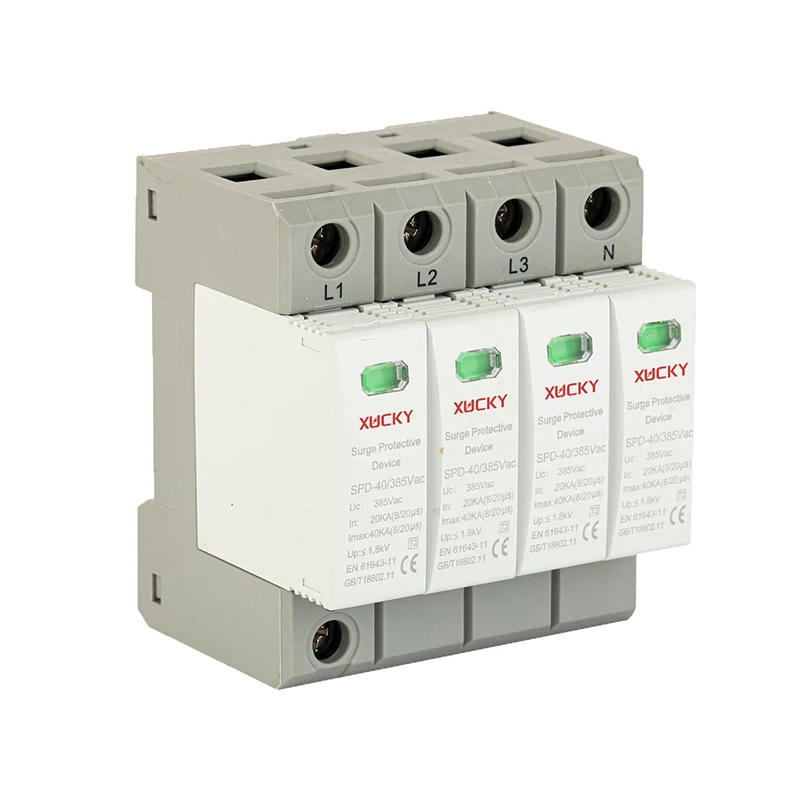

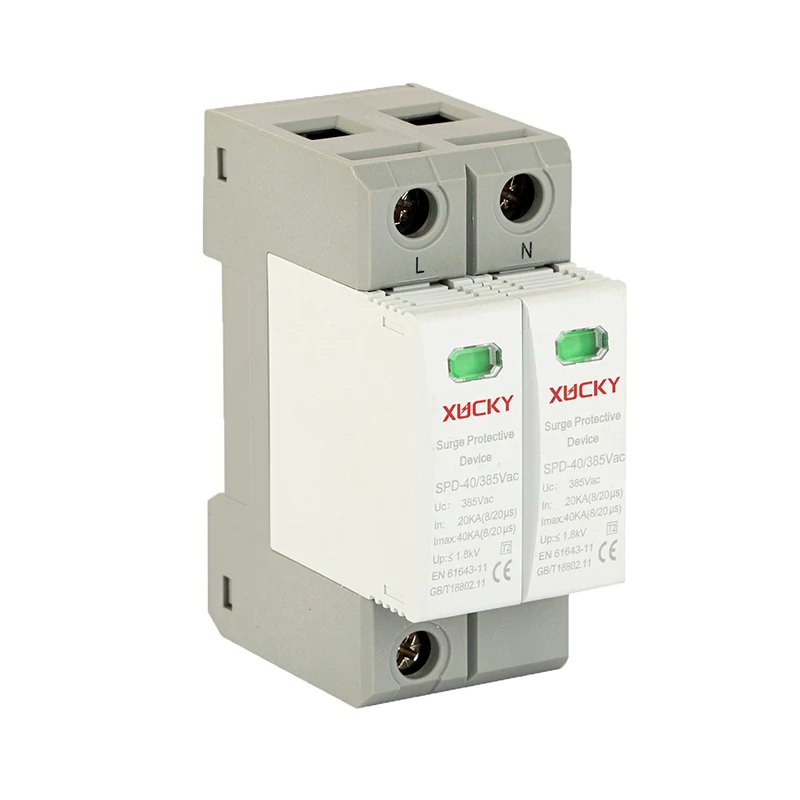

XUCKY SPD Surge protection Device, B, C, D серії сильнострумових модульних SPD Surge protection Device використовується для систем електроживлення змінного струму 50/60 Гц, TT, IT, TN-S, TN-C, TN-C-S номінальної напруги 380 В і нижче для захисту електромережі від блискавки або перенапруги. Конструкція базується на стандарті IEC61643-1, він може розряджати струм блискавки 100 кА, корпус встановлено на електричну рейку 35 мм, пристрій від’єднання автоматично вийде з мережі живлення, тим часом індикатор стану змінюється із зеленого на червоний. Пристрій захисту від перенапруг SPD має режими захисту загального режиму (MC) і диференціального режиму (MD).

Пристрій захисту від перенапруг SPD відповідає вимогам стандарту IEC61643-1.

Функція пристрою захисту від перенапруг

Пристрій захисту від перенапруг SPD використовує відмінний нелінійний варистор, у нормальних умовах пристрій захисту від перенапруги перебуває у стані високого опору, струм витоку майже нульовий, щоб забезпечити нормальне живлення для системи електропостачання. Коли з’являється перенапруга системи живлення, пристрій захисту від перенапруги негайно проводить протягом наносекунд, амплітуду обмеження перенапруги в області безпеки роботи обладнання. При цьому виділяється енергія перенапруги. Потім пристрій захисту від перенапруги швидко перейшов у стан високого опору, який не впливає на нормальне живлення для енергосистеми.

Будова і принцип роботи

SPD Пристрій захисту від перенапруг у трифазній чотирипровідній системі пристрої захисту від перенапруг підключаються між трьома фазними лініями та проводом заземлення нульової лінії. Пристрій захисту від перенапруги перебуває в стані високого опору за звичайних обставин, коли з’являється стрибок напруги в електромережі, спричинений блискавкою або іншими причинами, пристрій захисту від перенапруг негайно спрацьовує за наносекундний час, щоб прийняти перенапругу в землю та захистити електричне обладнання на електромережі. Коли стрибок напруги проходить через захисник, після зникнення пристрій захисту від стрибків напруги переходить у стан високого опору, таким чином не впливаючи на нормальну роботу електромережі.

Особливості продукту

★ використання незалежних прав інтелектуальної власності на високоефективну варисторну плівку з оксиду цинку

★ використання професійної технології в модулі захисту металевого щита

★ вбудований перегрів над струмом, технологія схеми контролю температури

★ Індикація тривоги очевидна, зелений (нормальний), червоний (несправність)

★ модульна конструкція, проста установка, обслуговування, легке обслуговування

★ з інтерфейсом віддаленого зв'язку, що забезпечує віддалений моніторинг

Основні технічні параметри

Діаграма

Основна будова і принцип роботи

У трифазній чотирипровідній системі три фазні лінії і нульова лінія з'єднані протектором між торцем.

За звичайних обставин захисник перебуває у стані високого опору, і коли в електромережі виникає стрибок перенапруги через удари блискавки або з інших причин, захисник негайно швидко вмикається за наносекундний час, і буде введено стрибок перенапруги в землю, тим самим захищаючи електрообладнання в електромережі.

Коли стрибок напруги проходить через захисник і зникає, захисник повертається в стан високого опору, щоб не впливати на нормальну роботу електромережі. Електрична принципова схема фільтра перенапруг наведена нижче.

Примітка: 1, роз'єднувач теплової відмови 2, лист варистора

Місце встановлення та застосування

■ Захист від струму блискавки C-класу SPD для з’єднання потенціалу від блискавки.

■ Встановіть область LPZ0B або LPZ1 і область LPZ2.

■ Пристрій захисту від перенапруг зазвичай встановлюється в розподільчій коробці на підлозі, комп’ютерному центрі, телекомунікаційній кімнаті, кімнаті керування ліфтом, кімнаті кабельного телебачення, диспетчерській будівлі, центрі моніторингу безпеки, центрі пожежної безпеки, промисловій диспетчерській, диспетчерській обладнання для перетворення частоти, лікарні операційна, реанімація та Оснащена ел

ГАБАРІТНІ ТА МОНТАЖНІ РОЗМІРИ

1P

2P

3P

4P

Навіщо використовувати пристрій захисту від перенапруг

Руйнівна сила блискавки велика, блискавки за межами джерела живлення (громовідводу) недостатньо, хвиля блискавки прямо чи опосередковано (через електромагнітну індукцію) вторгнеться в усі електричні шляхи та металеві канали (такі як лінія електропередачі та лінія сигналу, антена та металева труба тощо). Перенапруга та сплеск напруги блискавки в результаті завдадуть великої шкоди мережевій системі, електричному обладнанню, електронній інформації, легким пошкодженням ліній, серйозним пошкодженням пристрою, призведуть до паралічу системи, спричинять незліченні втрати. Струм блискавки швидко змінюється в електриці.
