RCBO C65

Висока якість Xucky RCBO C65 6KA типу A 1P+N & 3P+N RCBO (вимикач, що працює на залишковий струм, з інтегральним захистом із надмірним потоком) є ідеальним рішенням для повного захисту від перенапружних і несправностей землі. У двох модулях ширина (36 мм) та чотири модулі ширина (72 мм) серія гарантує в будь -який час і за будь -якого стану, безпека людей, споруди та супутнього обладнання

Надіслати запит

Опис продукту

RCBO C65

Переваги продукту

● вперед і зворотна проводка дозволено високоякісною якісною якісною якістю RCBO C65;

● Верх і дно можна підключити до шини з поперечним перерізом до 16 мм2 і до проводів з поперечним перерізом до 25 мм2;

● Індикатор витоку (синій/червоний знак всередині невеликого вікна) дозволяє легко перевірити джерело несправностей продукту та скорочує час технічного обслуговування;

● Розширені функції безпеки: Цей RCBO C65 забезпечує захист перевантаження та короткого замикання для забезпечення безпечної та надійної роботи ланцюгів у внутрішніх, комерційних та житлових програм.

● Високоякісна конструкція: з високоякісними матеріалами та будівництвом, цей мініатюрний вимикач RCBO C65 забезпечує надійну продуктивність та довговічність, що відповідає очікуванням вимогливих користувачів.

● Універсальна конструкція: Повітряний перемикач розроблений як для внутрішнього, так і для комерційного використання, що робить його універсальним рішенням для широкого спектру електричних застосувань, включаючи великі зони руху або зони з високим попитом на електроенергію.

Застосування

Стандарт: Підтвердження EN/IEC 61009 -1

Порушення потужності: 6Ka

Захист: несправність заземлення, перевищення та коротке замикання

Оцінений струм. В: 3,6,10,16,20, 25,32, 40a

Експлуатація. I △ n: 10.30. 100. 300mA

Характерність: B.C

Оцінка залишкової струму, що працює на виготовлення та розбиття, i △ m: 500a

Номінальний залишковий нееперований струм L △ Ні: 0,5i △ n

Номінальний імпульс витримує напругу UIMP: 4000 В

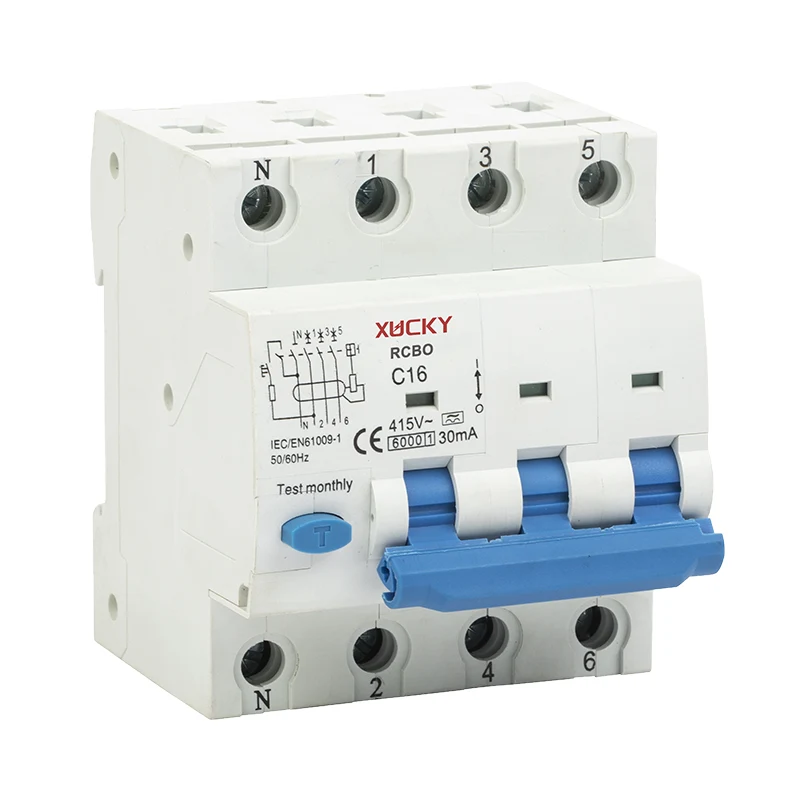

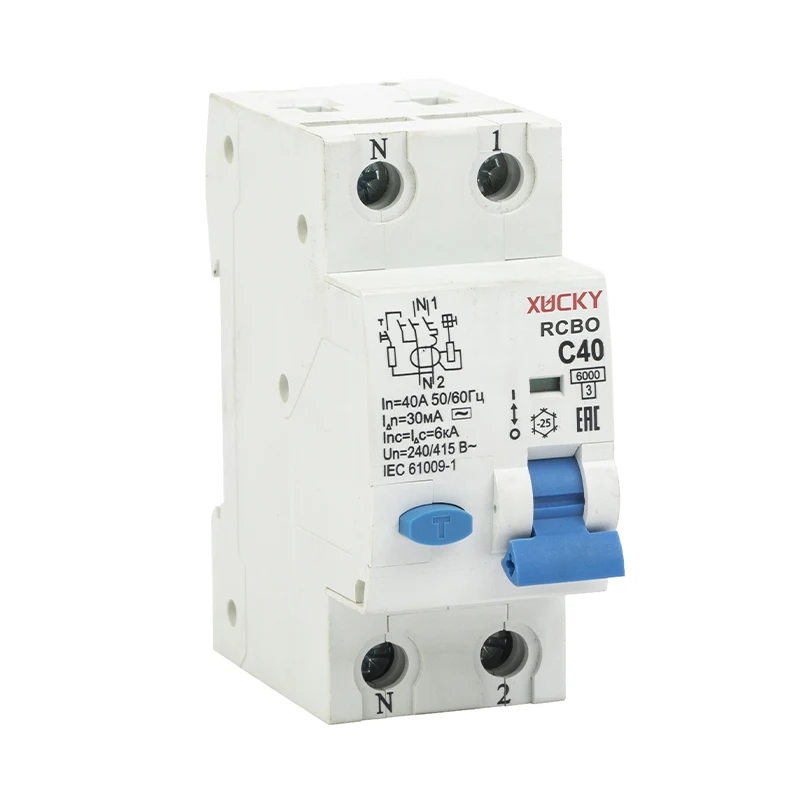

Кількість полюсів: 1p+n, 3p+n

Номінальна напруга: 230VAC

Ступінь захисту: -25 ℃ ~+40 ℃

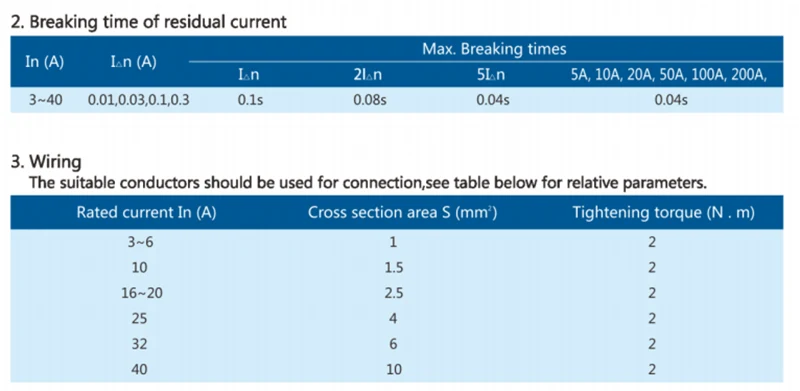

Залишковий струм OFF -Time≤0,1 сек.

Тип несправності землі поїздки: Електромагнітний

Над струмом: термо-магнітне

Ступінь захисту: IP20

Кріплення на 35 мм DIN Rail

Ширина 2 модулі

Тип клеми та тип штифта

Технічний аркуш даних

	Тип			2p	4p
	Стандарти			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Сертифікат			CB, CE, Rohs
	Країна походження			Китай
Електричні особливості	Тип (хвильова форма витоку землі)			Введіть A, введіть змінного струму
	Кількість полюсів			1p+n	3p+n
	Оцінений струм	У	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a	6, 10, 13, 16, 20, 25, 32, 40 a
	Оцінка чутливості	Iδn	Ма	10, 30, 100, 300 мА	30, 100, 300 мА
	Номінальна напруга	Ue	V	220/230/240 V	380/400/415 V
	Час роботи	Тип A / Тип змінного струму		Миттєвий
		Введіть A [S]		10 мс затримки
		Введіть A [G]		40 мс затримки
	Ізоляційна напруга	Інтерфейс	V	500 В змінного струму
	Категорія перенапруги			III
	Ступінь забруднення			2
	Робоча напруга ланцюга		V	187 - 264 V	230 - 485 V
	Оцінка частоти		Гц	50/60 Гц
	Оцінка зламання ємності ACC. до IEC/EN 61009-1	ICN	A	10 000 a
	Оцінка зламання ємності ACC. до IEC/EN 64947-2 (Лише посилаючись на випробування на коротке замикання)	Диспансер	A	15 000 a
		ICS	A	7500 А (50%ICU)
	Оцінка залишкової зриву Acc.to IEC/EN 61009-1	IΔM	A	3000 a
	Номінальний імпульс витримує напругу (1,2/50)	Юмп	KV	4 КВ
	Діелектрична випробувальна напруга при Інд. Freq. протягом 1 хв.		KV	2,5 кВ (50/60 Гц, 1 хв.)

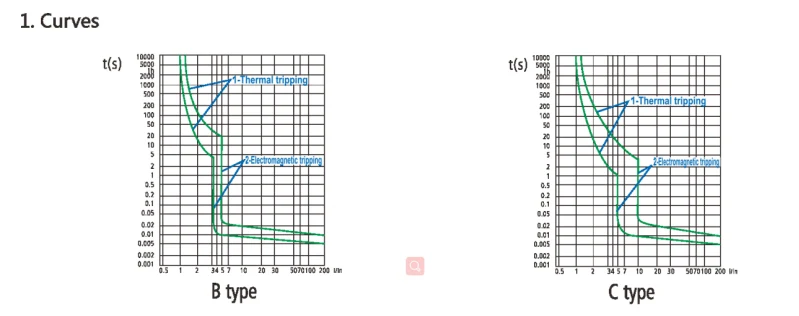

	Термомагнітне вивільнення - характеристики			Характеристики B: 3 дюйм - 5 дюймів
				Характеристики C: 5 дюймів - 10 дюймів
	Енергетичний клас ACC. до EN 61009-1			3
	Опір струму перенапруги (хвиля 8/20)		A	3000 a

Механічні особливості	Корпус			Ізоляційна група I - II, RAL 7035
	Перемикатися			II ізоляційна група, RAL 5017
	Тестова кнопка			II ізоляційна група, RAL 2000
	Індикація контактної позиції			Зелене / червоне вікно
	Індикація поїздки на землю			Біле вікно
	Електричне життя	Операції		4000 циклів
	Механічне життя	Операції		10000 циклів
	Ступінь захисту ACC. до 60529	Корпус		IP4X
		Термінали		IP2X
	Ударний опір ACC. до IEC/EN 60068-2-27			25 г - 2 удари - 13 мс
	Вібраційна опір ACC. до IEC/EN 60068-2-6			0,1 мм або 1 г - 20 циклів при 5… 150… 5 Гц
	Умови навколишнього середовища (вологе тепло) ACC. до IEC/EN 60068-2-30		° C/RH	28 циклів з 55 ° С/90-96% та 25 ° С/95-100%
	Еталонна температура для встановлення теплового елемента		° C	30 ° C
	Температура навколишнього середовища (із середнім рівнем ≤ +35 ° C)		° C	-25… +40 ° C
	Температура зберігання		° C	-40… +70 ° C
Встановлення	Тип терміналу			Термінал близнюків (підйом / відкритий рот)
	Розмір терміналу для кабелів	Дно / зверху	мм²	25/35 мм²
	Розмір клеми для шинки Pin	Дно / зверху	мм²	10/16 мм²
	Розмір терміналу для виделки	Дно / зверху	мм²	М6 - 10/16 мм²
	Суцільна /напружена електропроводка			1x 1 мм² - 35 мм² 2 х 1 мм² - 16 мм² *
	Гнучкі дроти з ферулами або без нього			1x 1 мм² - 25 мм² 2 х 1 мм² - 10 мм² *
	Затягування крутного моменту	Дно / зверху		2 нм
	Довжина зачистки кабелю			10 мм
	Кріплення			Ми дино залізниць у 60715 (35 мм) за допомогою монтажу кліпу
	Кріплення			Будь -який
	Підключитися від			Верхні/нижні клеми

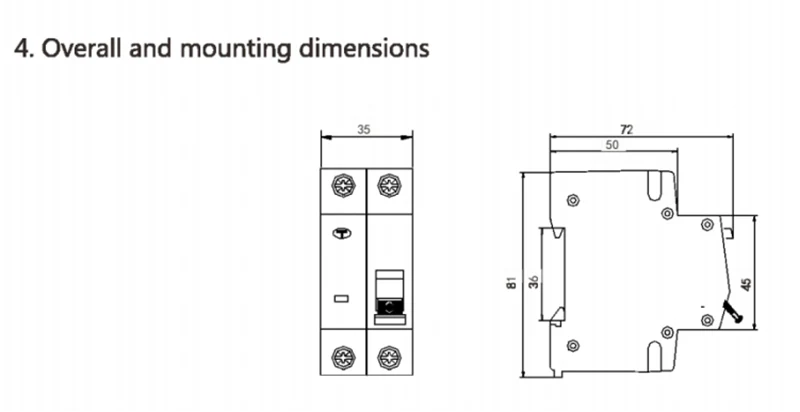

	Розміри (H X W X D)		мм	90 х 36 х 72 мм	90 х 72 х 72 мм
	Вага		кг	0,19 кг	0,42 кг
Упаковка	Упаковка a (Індивідуальна скринька)	Кількість	штук	1	1
		Розмір (HWD)	мм	904080 мм	907881 мм
		Вага	кг	0,2 кг	0,43 кг
	Упаковка B (*A) (Середня скринька)	Кількість	штук	6	3
		Розмір (HWD)	мм	2559591,2 мм	2429889 мм
		Вага	кг	1,3 кг	1,3 кг
	Упаковка C (*B) (Майстер -коробка)	Кількість	штук	60	30
		Розмір (HWD)	мм	510275200 мм	520255200 мм
		Вага	кг	14,5 кг	14,5 кг
Поєднання з допоміжні елементи	Допоміжний контакт			І (є)	І (є)
	Алларм контакт			І (є)	І (є)
	Поїздка			І (є)	І (є)
	Допоміжний контакт для нижньої пристосування			І (є)	І (є)
	Випуск підпроводки			І (є)	І (є)
	Випуск перенапруги			І (є)	І (є)
	Операційний пристрій двигуна			І (є)	І (є)
