RCBO електронного типу

Технічні дані

◆ Стандарт: IEC61009 -1

◆ Захист: замикання на землю та надструм

◆ Номінальний струм. В: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80А

◆ Робочий струм: 30, 100, 300 мА

◆ Номінальна вмикаюча та вимикаюча здатність за залишковим струмом I△m: 500A

◆ Номінальний залишковий непрацюючий струм I △ ні: 0,5IAn

◆ Номінальна напруга ізоляції Ui: 250 В

◆ Номінальна імпульсна напруга Uimp: 4000 В

◆ Кількість полюсів: 2P(1P+N),4P(3P+N)

◆ Номінальна напруга: 2P 240/415VAC, 4P 415VAC

◆ Час вимкнення залишкового струму: < 0,1 сек.

Тип поїздки:

◆ Замикання на землю: електронний/електромагнітний розчіплювач

◆ Перевантаження по струму: термомагнітне

◆ Розривна здатність: 6кА

◆ Електрична витривалість: 2000 операцій

◆ Ступінь захисту: IP20

◆ Кріплення: на DIN-рейку 35 мм

◆ Ширина: 17,5 мм на полюс

◆ Термінал: контактний

Час відключення залишкового струму

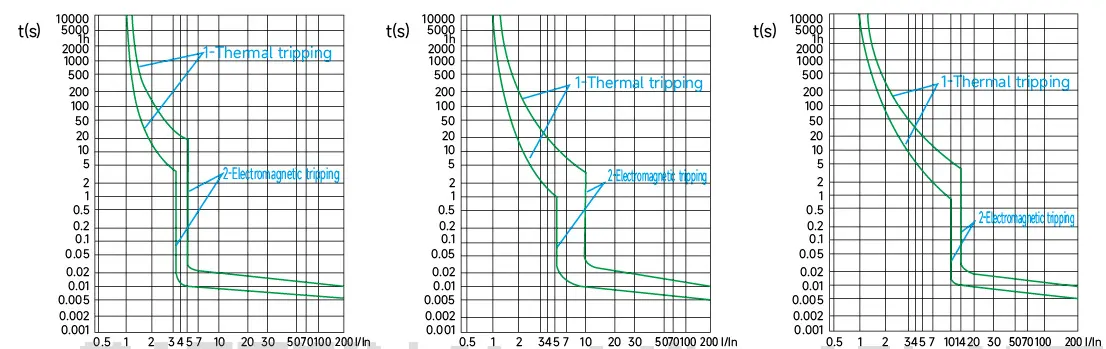

Крива характеристики

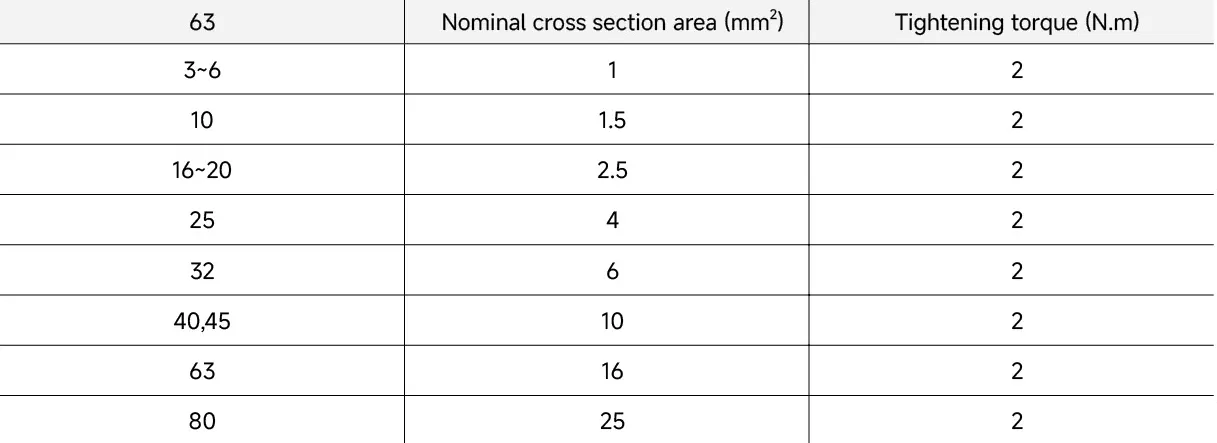

Електропроводка

Для підключення слід використовувати відповідні провідники, відносні параметри див. у таблиці.

особливості

◆ Комбінація RCCB і мініатюрного автоматичного вимикача в компактній конструкції для захисту персоналу, пожежі та лінії.

◆ Електромагнітного типу, незалежного від напруги.

◆ Частина MCB захищає лінії від перевантаження та короткого замикання та доступна в характеристиках B та C.

◆ Ручка забезпечує чітку індикацію положення контакту.

◆ Опорний кабель заземлення забезпечує захист від витоку на землю у разі втрати нейтралі живлення.

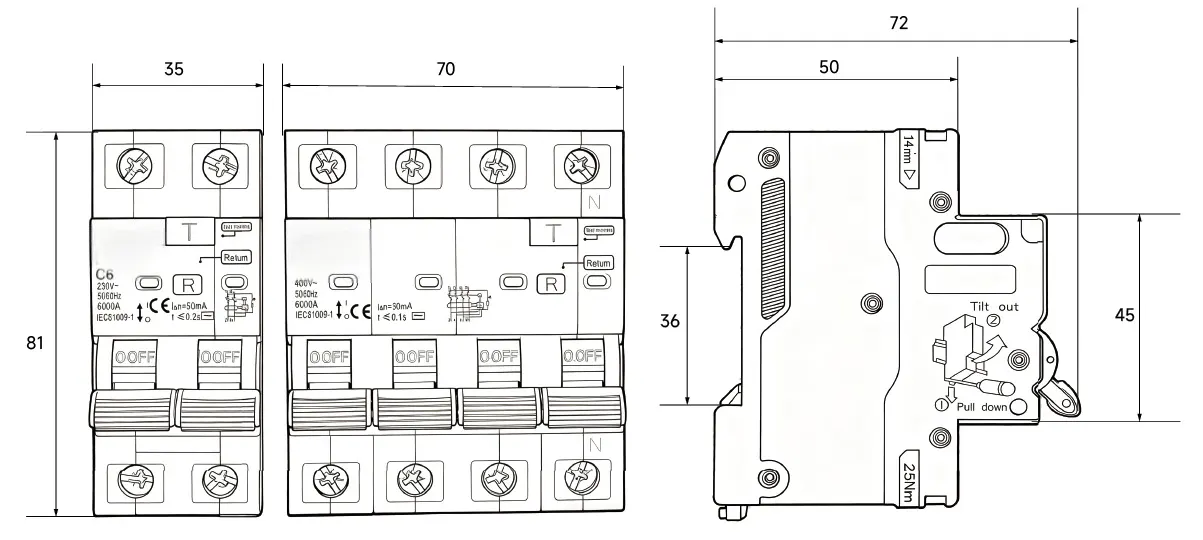

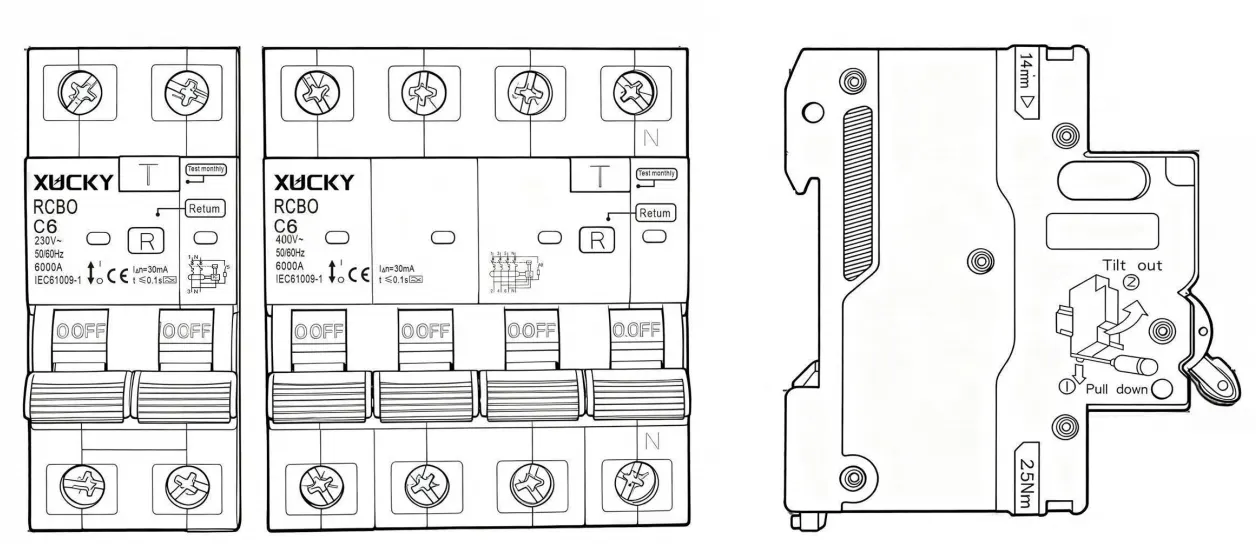

Габаритні та монтажні розміри

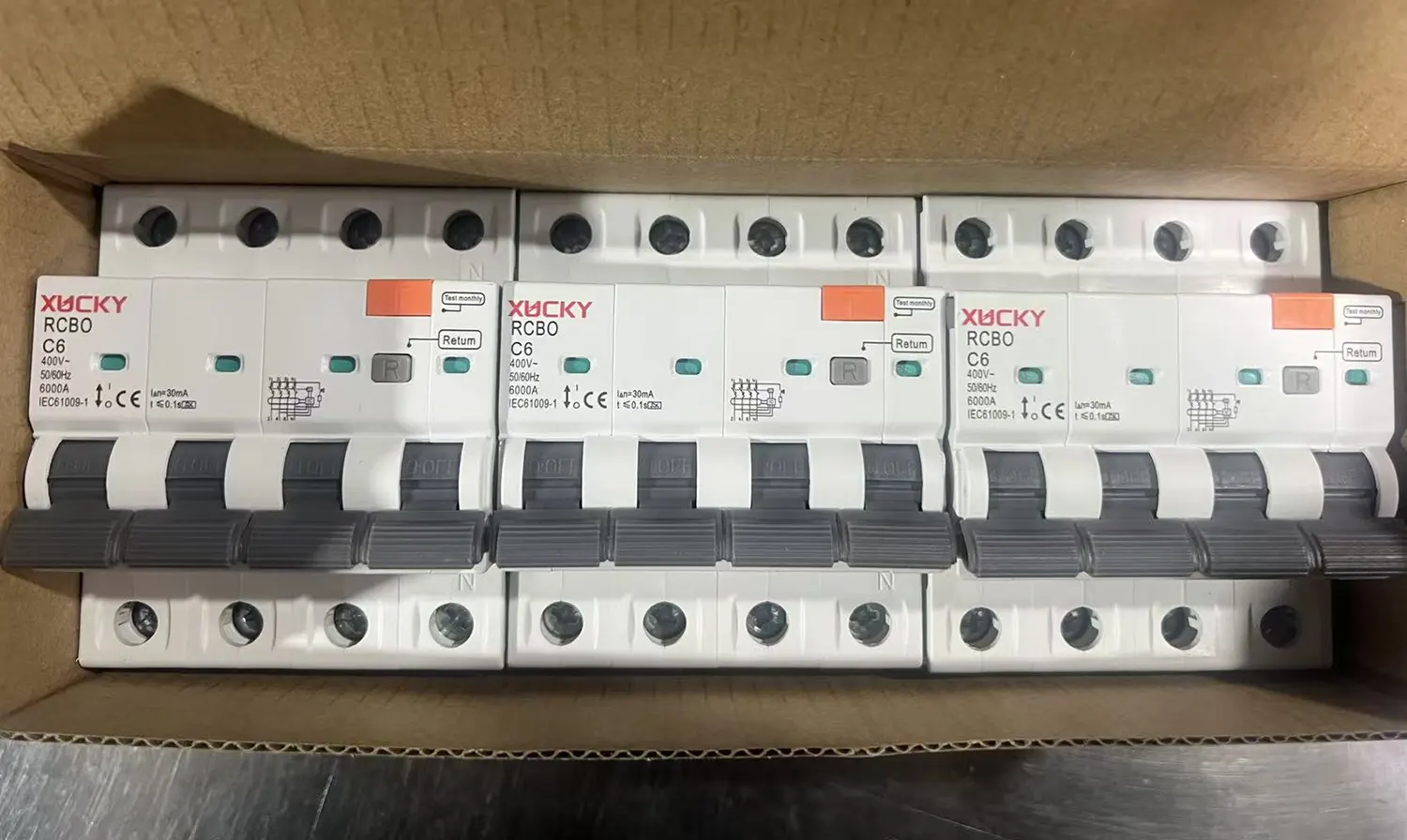

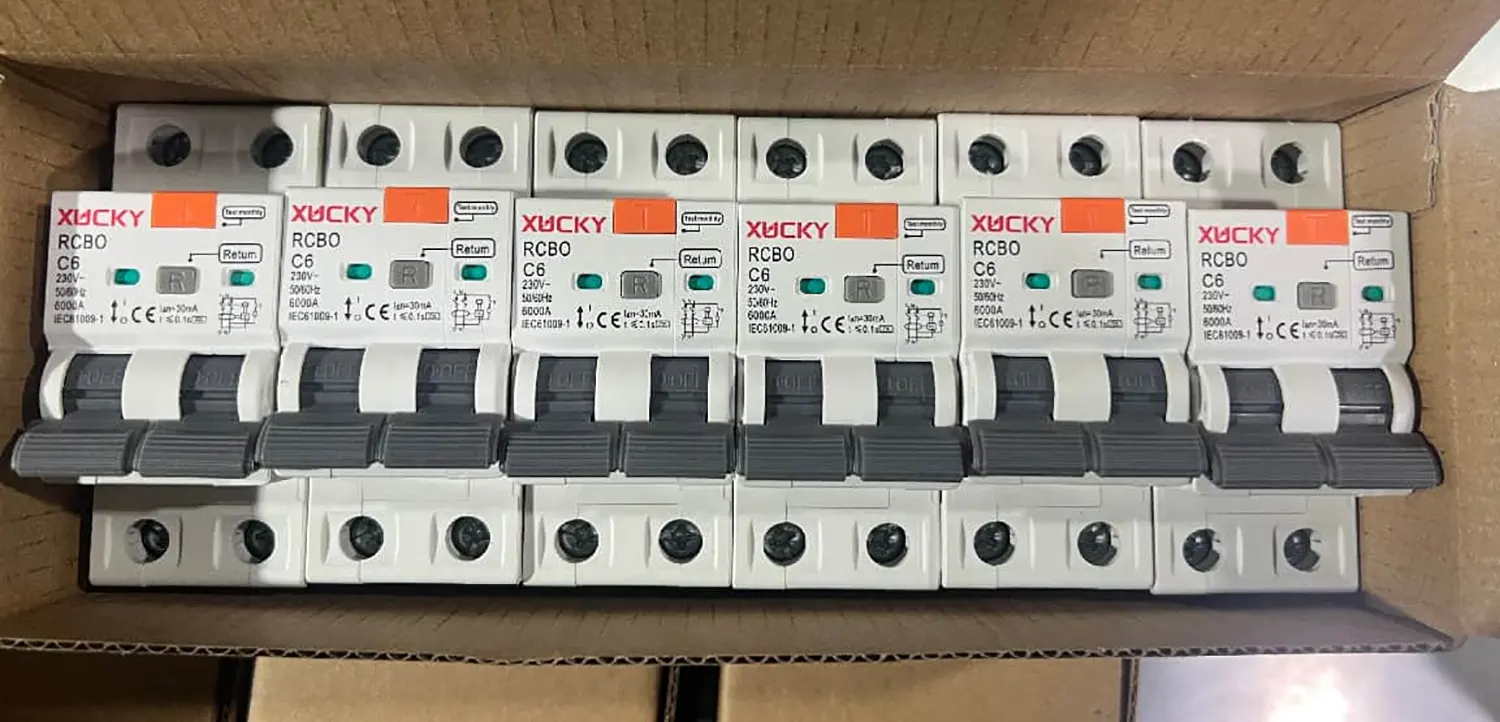

Інформація про упаковку

4P дистанційний вимикач 3шт/уп

2P RCBO 6шт/уп
