Відмінності та сценарії додатків змінного струму, A, F та B типу витоку витоку

Завдяки популяризації побутових приладів та світлодіодних ламп, традиційно широко використовуваних типів змінного струму та світлодіодних лампвимикач залишкового струмудещо не встигав не відставати від розробки вимог до захисту. Тоді чи слід замінити існуючі встановлені вимикачі залишкового струму типу змінного струму? Як вибрати тип нещодавно встановлених вимикачів залишкового струму?

1. Що таке вимикач залишкового струму (RCCB)?

Він використовується для виявлення різниці в струмі між фазовою лінією та нейтральною лінією (залишковий струм). Коли струм витоку перевищує поріг встановленого, він швидко відрізає джерело живлення. Особиста безпека: Типова чутливість - 30 мА, яка може подорожувати, коли людина отримує ураження електричним струмом. Захист від пожежі: чутливість 100 мА або 300 мА може придушити пожежі, спричинені невеликими витоками струму. Час роботи (цитується з GB/T 16916.1): Коли залишковий струм = iΔN, час роботи ≤ 300 мс; Коли залишковий струм = 5iΔN, час роботи ≤ 40 мс.

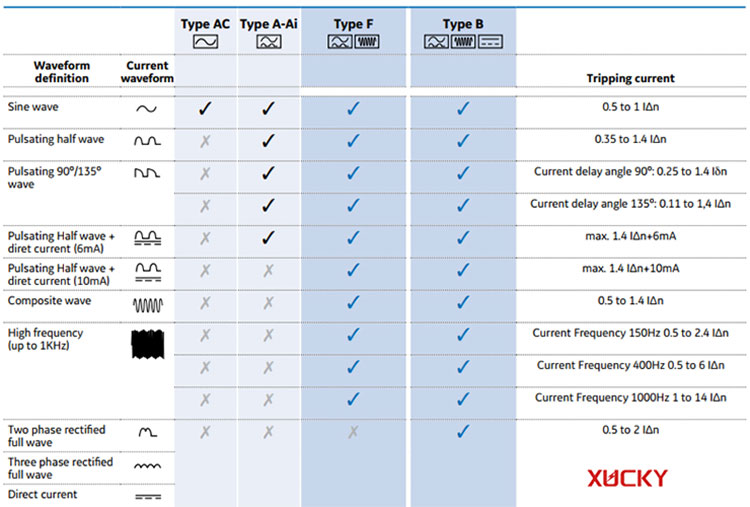

2. Які основні відмінності між вимикачами витоку типу AC, A, F та B?

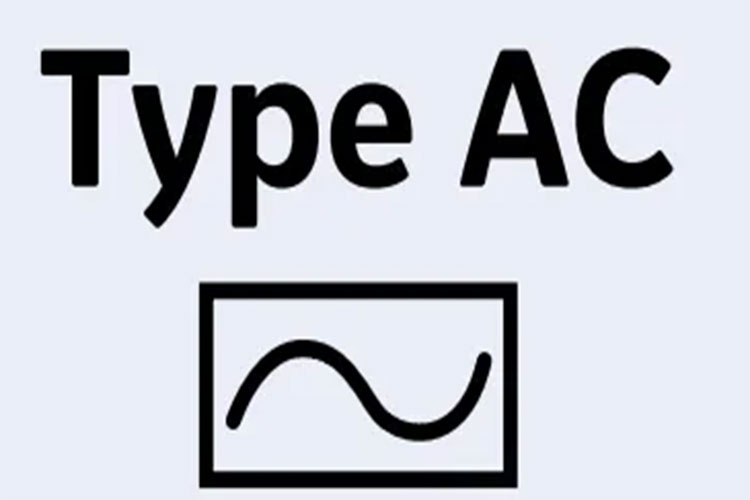

Тип змінного струму: Лінійне навантаження, підходить для чистого резистивного/індуктивного навантаження (лампи розжарювання, електричні водонагрівачі тощо), лише спрацьовує для чистої дії витоку змінного струму при 50/60 Гц. Будь-які форми хвиль, що містять компоненти постійного струму або високочастотні компоненти, не спрацьовують.

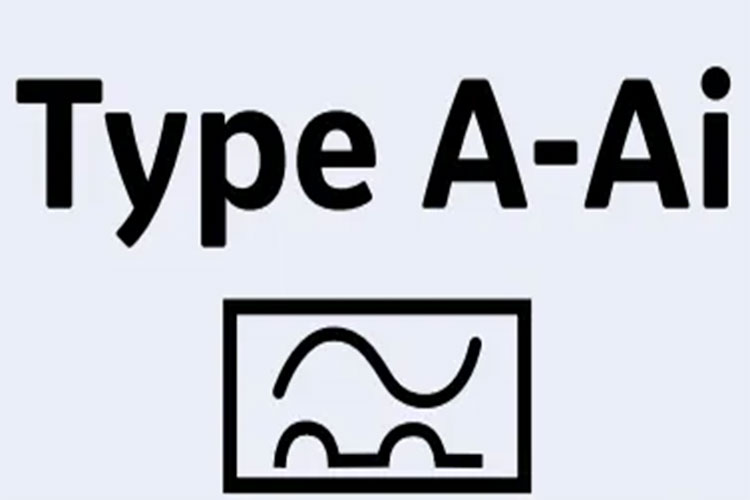

Тип A: навантаження випрямляча на основі типу змінного струму також може розпізнати форми хвиль "синуса змінного струму AC + Pulsing DC" (струм пилочки після випрямлення напівхвиль або повної хвилі). Він все ще не може виявити гладкий постійний постійний струм постійного струму або кілогерца, що зазвичай зустрічається в побутових приладах з випрямлячем мостами.

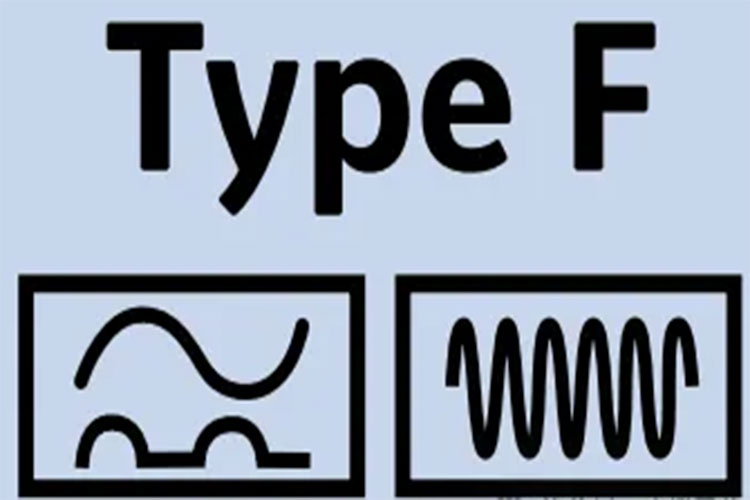

F Тип: Однофазна змінна частотна навантаження, покриває всі можливості типу A і поширюється на середньо-високу частотну пульсуючу постійну струму (спектрові сегменти однофазних інвертерів змінної частоти та ланцюгів PFC) від 10 Гц до 1 кГц. Однак він не несе відповідальності за плавний постійний струм. Він спеціально розроблений для однофазних частотних побутових приладів.

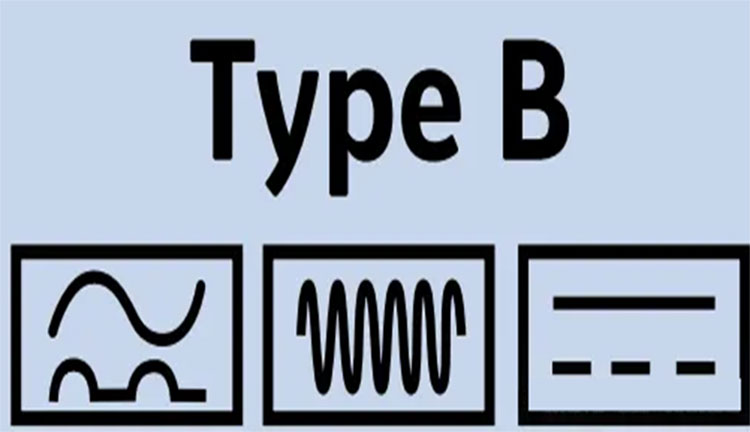

Тип B: Трифазне навантаження на змінну частоту, виходить за межі типу F: з одного боку, воно може спрацювати до 1 кГц синуса або пульсуючого витоку постійного струму, а з іншого боку, він також може виявити 0 Гц гладкої постійної струми.

3. Для яких сценаріїв підходить вимикач витоку типу змінного струму?

• Лампи розжарювання, галогенні світильники, традиційні енергозберігаючі світильники;
• Електричні водонагрівачі, духовки типу опору, електричні ковдри та інші чисто резистивні навантаження;
• Одношвидкісні двигуни або побутові прилади без електронного контролю швидкості.

4. Для яких сценаріїв підходить перемикач захисту від витоку?

• Електронні швидкості, що користуються швидкістю/змінно частоти, промисловості, холодильники змінної частоти;
• Мікрохвильові печі, плита з електричними рисами, комп'ютерні та телевізійні джерела живлення;
• Світлодіодні лампи драйверів та ланцюги розетки з випрямленням.

5. Для яких сценаріїв підходить вимикач витоку типу F?

Домогосподарство/компактне комерційне однофазне змінно частотне навантаження

• Зовнішній кондиціонер із змінною частотою, зовнішній блок, однофазний компресор теплового насоса
• Пральна машина змінної частоти, сушарка, посудомийна машина
• Однофазний змінний частота водяного насоса (басейн, циркуляційний насос нагрівання підлоги)
• Електронний вакуумний очищувач, електроінструменти та інші продукти

За допомогою джерела живлення PFC

• Світлодіодне водіння, адаптер живлення, обладнання для друку офісу
• Невеликі ДБЖ, електропостачання промислового контролю тощо.

6. Для яких сценаріїв підходить вимикач витоку типу B?

• Розділені кондиціонери / центральні кондиціонери кондиціонерів;
• Фотоелектричні інвертори, інвертори накопичення енергії;
• Зарядні пристрої транспортних засобів DC та AC, ДБЖ, Машини ЧПУ.

7. Які ключові параметри слід враховувати при здійсненні вибору?

• Номінальний струм (в): Виберіть відповідно до максимального одночасного струму навантаження, помноженого на поле від 1,2 до 1,3 (25 А/40 А/63 А/100 А тощо).
• Оцінений залишковий робочий струм (IΔN): особистий захист: 30 мА (10 мА для спеціальних областей);
• Захист пожежі: 100 мА або 300 мА (для основного загального захисту від витоку).
• Номер полюса: Однофазна вибирає 1P+N, Три фазовий вибір 3p+n або 4p.

8. Як вибрати між 30 мА, 100 мА та 500 мА?

• Термінальні схеми (спальня, вітальня, дитяча кімната): 30 мА, для особистого захисту від електричного удару.
• МОЛОГО ПІЛІВ (КУХАННЯ, ВААННЯ): 30 Ма, у умовах високої вологості особистий захист є більш необхідним, і це не слід розслабитися до більш високої струму.
• Основна коробка розподілу Загальний захист від витоку: 100 мА - 300 мА, захист від пожежі + селективна координація з нижчим рівнем. Рекомендується вибрати затримку типу (S Type)
• Високі/промислові схеми: пріоритет 300 мА. Після розрахунку або вимірювання, якщо струм витоку порівняно великий, може бути обраний 500 мА або вище, щоб зменшити помилкове відключення, спричинене витоком у довгих лініях.

9. Які запобіжні заходи для встановлення та обслуговування?

• Установка:

Встановіть перемикач захисту від витоку на основній вхідній стороні коробки розподілу якомога ближче до вимірювача електроенергії.

Фазовий дріт та нейтральний провід повинні бути спрямовані через трансформатор нульової послідовності разом. Нейтральний дріт не повинен змішуватися з іншими ланцюгами або ПЕ.

• Навколишнє середовище:

Тримайтеся подалі від високої температури, високої вологості та корозійних газів. Регулярно перевіряйте чистоту. Особливо для коробки розподілу на кухні слід вибрати електричну коробку запечатаної двері.

• Самопірка:

Натисніть клавішу "T" раз на місяць;

Частоту можна збільшити протягом дощових та вологого сезону.

10. Які відмінності між RCCB та RCBO?

• RCCB: Тільки забезпечує захист від витоку, тоді як MCB потрібен для захисту перевантаження/перенапруги.
• RCBO: Поєднує захист витоку, захист перевантаження та захист від короткого замикання в одній одиниці, заощаджуючи простір, але з дещо вищою ціною.

11. Чи потрібно замінити перемикач витоку типу AC?

• Оновлення повинно базуватися на фактичному навантаженні: небезпека безпеки: тип змінного струму не спрацьовує для імпульсного/плавнішого витоку постійного струму;
• Ризик помилкової поїздки: зміщення постійного струму може запобігти скиданням типу змінного струму або спричиненням помилкової поїздки;
• План оновлення: звичайне випрямлення, електронні прилади → замінити типом; Ті, що містять згладжені постійні або високочастотні пристрої → Використовуйте безпосередньо з типом B; Основний захист витоку верхнього рівня все ще може зберегти тип змінного струму (або тип), щоб забезпечити "вибіркову класифікацію".
• Нові національні стандартні палі зарядки були оснащені моніторингом 6 мА постійного струму з 2025 року, і додаткова установка не потрібна.
