Мініатюрний автоматичний вимикач серії ALFHA

Мініатюрні автоматичні вимикачі серії ALFHA підтримують індивідуальне масове виробництво, рекомендовані для використання в електрощитах житлових і громадських будівель.

-електроприлади, освітлення – V характерні перемикачі;

- приводи з помірними пусковими струмами (компресор, вентиляторна група) – С характерні перемикачі;

- приводи з великими пусковими струмами (підйомні механізми, насоси) – Д характерні перемикачі;

Переваги

· Два види захисту від короткого замикання.

· Широкий діапазон робочих температур від –40 до +50° С.

· Оновлений більш широкий важіль зачеплення з покращеною контактною зоною.

· Насічки на клемних затискачах забезпечують зниження теплових втрат і підвищення механічної стійкості з'єднання.

Що таке мініатюрний автоматичний вимикач? Ви коли-небудь уявляли, що станеться з вашими побутовими приладами, вентилятором, пральною машиною, духовкою, холодильником та багатьма іншими, коли станеться коротке замикання або переповнення струмом? Ці пристрої згоряють і призводять до пожежі, якщо в них не встановлено належні автоматичні вимикачі. Автоматичний вимикач - це аксесуар безпеки з електромеханічним механізмом дії.

MCB - це автоматичний вимикач, який розмикається, коли в ланцюзі протікає надмірний струм. Його можна повторно закрити без ручної заміни. Якщо запобіжник спрацював, його необхідно замінити або підключити, залежно від типу MCB. Тому запобіжник відомий як один із жертовних пристроїв. Це головна причина, чому автоматичні автоматичні вимикачі використовуються як альтернатива запобіжникам у більшості схем. Крім того, коли виникає несправність у ланцюзі, перемикачі в MCB автоматично вимикаються, і несправність пристрою можна легко виявити.

Поводження з MCB є відносно безпечним, і він швидко відновлює живлення. MCB – мініатюрний автоматичний вимикач можна швидко скинути і не вимагає додаткових витрат на обслуговування. MCB працює за біметалевим принципом, який захищає від струму перевантаження та струму короткого замикання соленоїда.

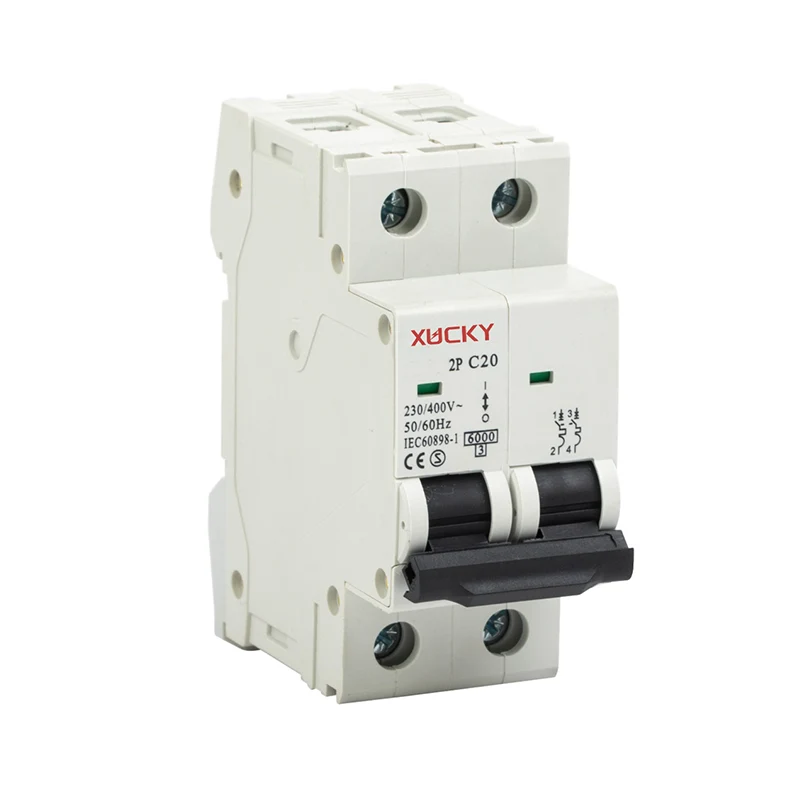

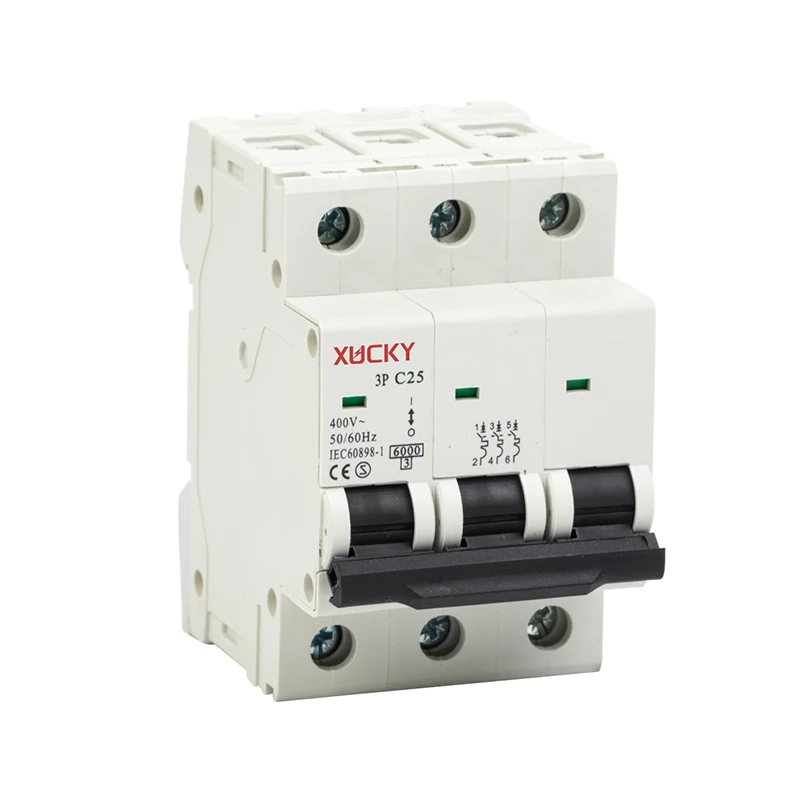

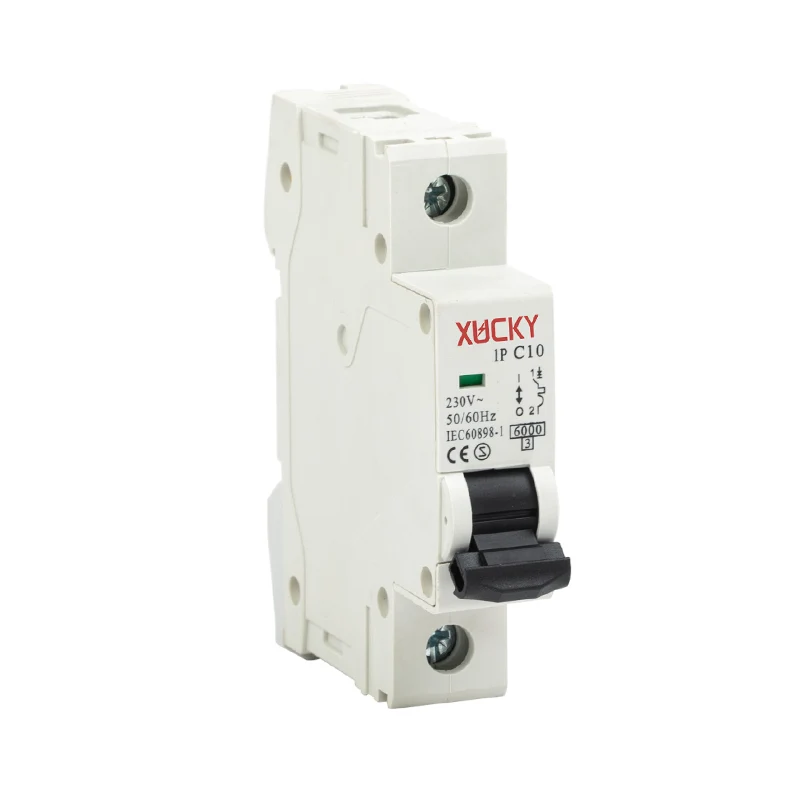

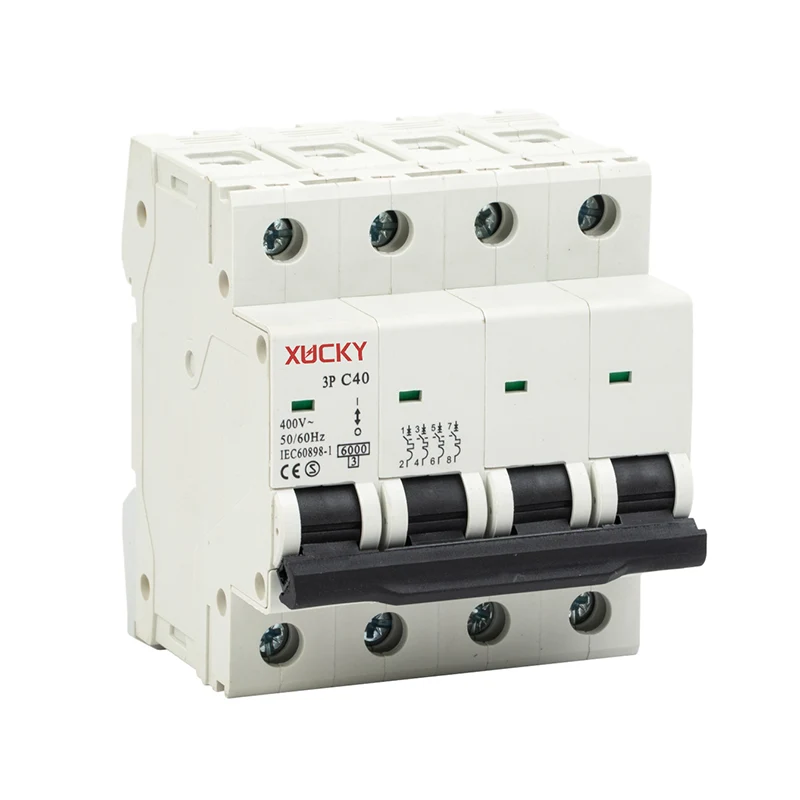

Зображення MCB показано нижче.

Типи мініатюрних автоматичних вимикачів Крива спрацьовування MCB визначає тип MCB, який слід використовувати для різних приладів або пристроїв. Існує 6 типів автоматичних вимикачів, а саме: A Тип B Тип C Тип D Тип K Тип Z Автоматичний вимикач типу A вимикається з ланцюга, коли струм у 2-3 рази перевищує фактичний номінальний струм. Мініатюрний автоматичний вимикач типу MCB дуже чутливий до короткого замикання, тому ми можемо знайти його застосування у виробництві напівпровідників.

MCB типу B вимикає ланцюг, коли струм перевищує струм у 3-5 разів, і знаходить своє застосування для захисту кабелю.

Автоматичний автоматичний вимикач типу C вимикається з ланцюга, коли струм у 5-10 разів перевищує фактичний струм, і знаходить своє застосування в побутових і комерційних приладах, таких як трансформатори, схеми люмінесцентного освітлення та ІТ-обладнання, як-от персональні комп’ютери, сервери та принтери.

Автоматичний вимикач типу D вимикається з ланцюга, коли струм у 10-20 разів перевищує поточний струм, і забезпечує високий опір. Знаходить своє застосування в двигунах.

MCB типу K може витримувати потік струму у 8-12 разів і знаходить своє застосування в пристроях із важким навантаженням, таких як компресори, обмоткові двигуни та рентгенівські апарати.
