Автоматичний вимикач DZ47-125

Сфера застосування

Мініатюрний автоматичний вимикач DZ47-125 — це автоматичний вимикач на 125 А, який використовується для захисту від перевантаження та короткого замикання в ланцюгах змінного струму 50/60 Гц. Має тривалий термін служби і може використовуватися в системах освітлення та розподілу електроенергії. DZ47-125 має пластиковий корпус і підтримує захист від витоку, перевантаження та короткого замикання. Він призначений для швидкого та легкого встановлення та може бути встановлений за кілька хвилин.

Захисти та функції Захист від короткого замикання

• Захист від перевантаження
• (захист від перевантаження по струму)
• Функція ізоляції
• Функція допоміжного керування

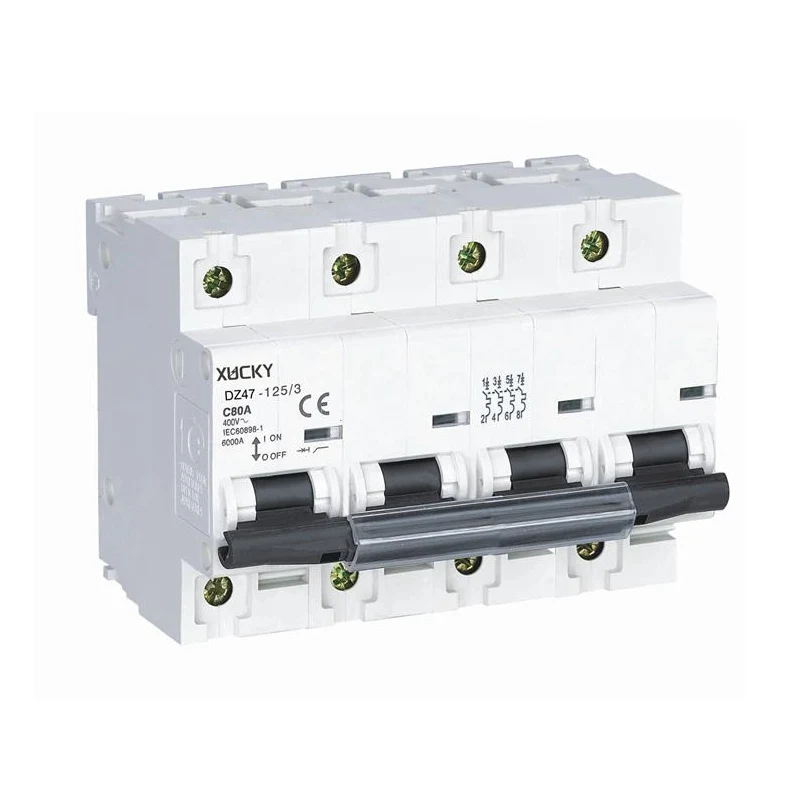

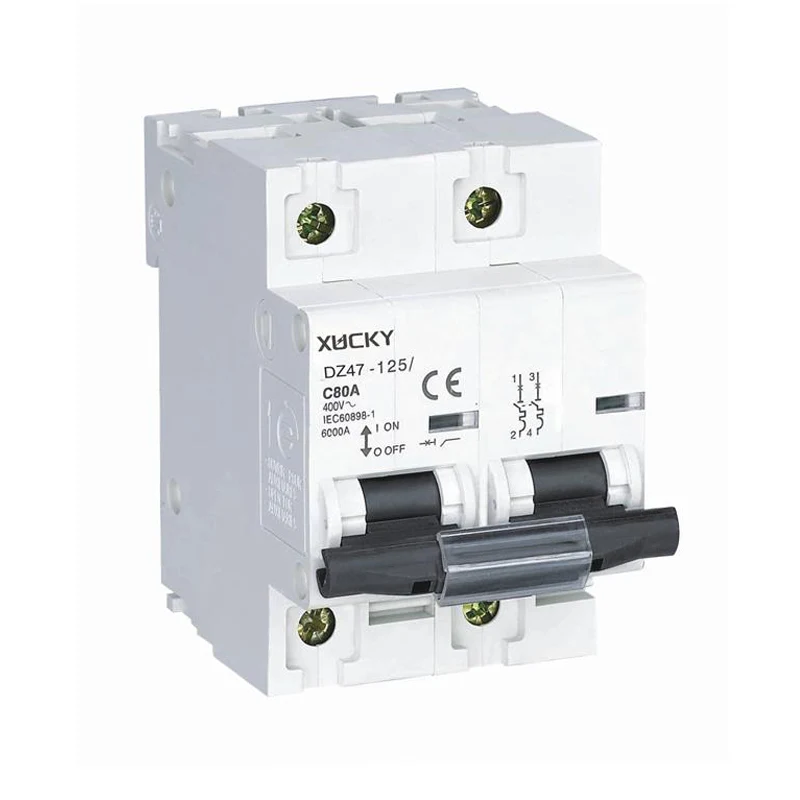

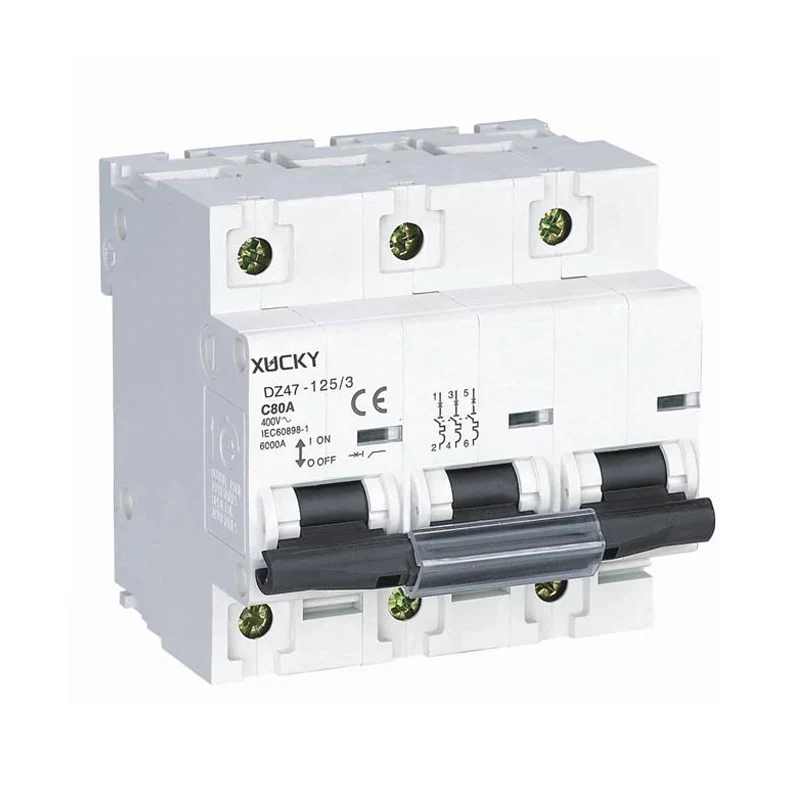

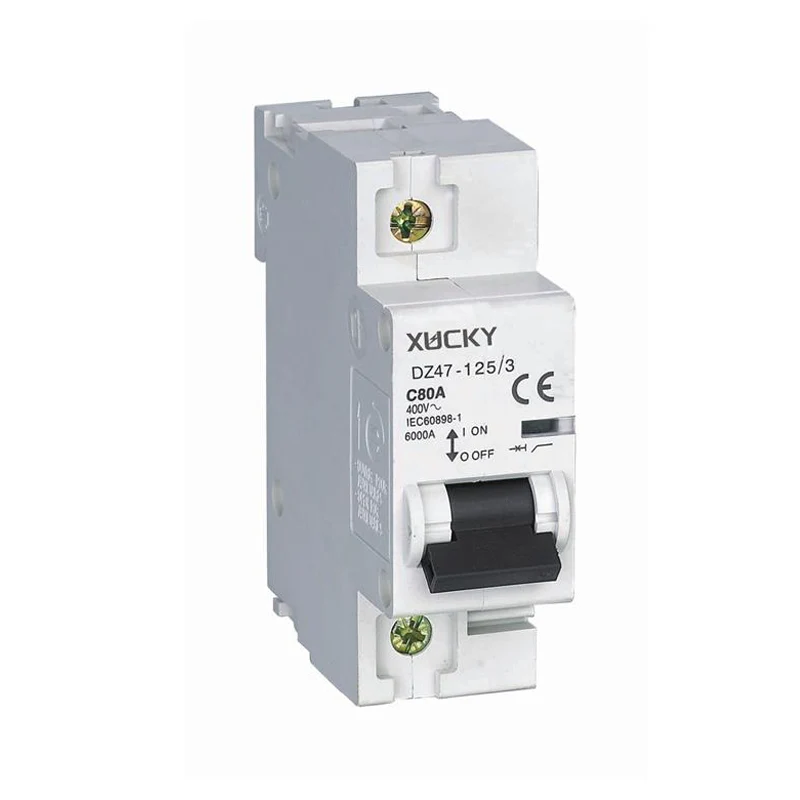

Мініатюрний автоматичний вимикач DZ47-125 (автоматичний вимикач на 125 А) із захистом від короткого замикання та перевантаження, підходить для системи освітлення та розподілу електроенергії та системи розподілу електроенергії двигуна. DZ47-125 милий, легкий і красивий, він має функції надійної роботи, високої відключаючої здатності та швидкого відключення. Встановлюється на рейку. Корпус і компонент виготовлені з ударостійкого і вогнестійкого пластику. Автоматичний вимикач DZ47-125 має тривалий термін служби та в основному використовується для захисту від перевантаження та короткого замикання в ланцюгах змінного струму 50 Гц/60 Гц з напругою 230 В для однополюсних і напругою 400 В для двополюсних, триполюсних і чотириполюсних. полюса, і в нормальному стані DZ47 MCB може рідко перемикати електричне обладнання та кола освітлення. DZ47 MCB можна встановити з розчіплювачем мінімальної напруги, шунтовим розчіплювачем та іншими аксесуарами, які також використовуються для ізоляції вимикачів і захисту від зниженої напруги та дистанційного відключення ланцюга. DZ47-125 MCB (автоматичний вимикач на 125 А) відповідає стандартам IEC60947-2, GB14048.2 і GB10963.

Модель і значення

Нормальні умови експлуатації та умови монтажу

3.1 Температура навколишнього повітря: -5 ℃ ~ +40 ℃, а середня температура за 24 години нижче +35 ℃.

3.2 Висота місця установки не повинна перевищувати 2000 м.

3.3 Розташування відносної вологості повітря при найвищій температурі + 40 ℃ не більше 50%; Наприклад, + 20 ℃ для 90% . І враховуйте зміни температури продукту на поверхні гелю.

3.4 Ступінь забруднення: 2.

3.5 Умови установки: Встановлюється в місці без значних ударів, вібрації, безпечного (вибухонебезпечного) середовища. І в середовищі, що не є вибухонебезпечним, і в середовищі без достатньої кількості для корозії металу та руйнування газу та електричної ізоляції пилом, у місці без дощу та снігу.

3.6 Встановлення: установка на рейку TH35-7.5, установка в розподільну коробку, шафу розподілу електроенергії або коробку, встановлення передбачає вертикальне встановлення. Нахил монтажної площини до вертикальної площини не повинен перевищувати ± 5 °, ручка означає живлення на.

3.7 Категорія встановлення: Клас Ⅲ.

Технічні параметри

■ Номінальний струм: 63A, 80A, 100A, 125A

■ Номінальна робоча напруга: 230 / 400 В змінного струму

■ Розривна здатність: 10 кА

■ Вікно індикації

□ Вікно індикації механічного контакту, надійна інструкція відключення

□ Віконце зелене, контакт у відкритому стані. Вікно червоне і контакт знаходиться в замкнутому стані

■ Імпульсна витримувана напруга: 4 кВ

■ Номінальна напруга ізоляції: 500 В

■ Аксесуари

□ OF допоміжний контакт, MX + OF розчіплювач

■ Характеристики відключення

□ Крива С-типу: для захисту звичайних навантажувальних і розподільних кабелів налаштування магнітного розчіплювача в діапазоні дії 8,5 In ± 20%

□ Крива D-типу: захист від ударного навантаження великого пускового струму (наприклад, трансформатори тощо), налаштування магнітного розчіплювача в діапазоні дії 12In ± 20%

Автоматичний вимикач має високу здатність обмежувати струм, щоб обмежити руйнівну енергію, спричинену коротким замиканням. Його струмообмежувальні характеристики показані на малюнку 1

Характеристики захисту від перевантаження по струму (еталонна температура 35 ℃)

Поточне значення корекції, що використовується при різних температурах навколишнього середовища

Коефіцієнт корекції струму, що використовується на різних висотах автоматичного вимикача DZ47 125 А

Механічний електричний термін служби автоматичного вимикача DZ47 125 А

інше

Конструктивні особливості автоматичного вимикача DZ47-125 125 А

Висока номінальна вимикаюча здатність при короткому замиканні.

З червоно-зеленими інструкціями безпеки, підвищений рівень безпеки.

Завдяки роботі механізму накопичення енергії контакт швидко замикається, щоб подолати несприятливий вплив швидкості ручки, що керується вручну, що значно покращує термін служби виробу.

Електропроводка: з’єднання проводом (16 ~ 50) мм², момент затягування клеми 3,5 Н · м.

Крива характеристики спрацьовування типу C для DZ47-125 MCB

Контур і монтажний розмір
