Автоматичний вимикач DZ47-63

Високоякісний мініатюрний автоматичний вимикач DZ47-63 від китайських постачальників, XUCKY Electric спеціалізується на модульному електричному кінцевому обладнанні протягом багатьох років. Наші продукти мають гарну цінову перевагу та охоплюють більшість ринків Південної Америки, Близького Сходу, Африки та Південно-Східної Азії. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Сфера застосування

Мініатюрний автоматичний вимикач DZ47-63 або MCB в основному використовується в мережі змінного струму 50 / 60 Гц, номінальна робоча напруга 230 В / 400 В і нижче, номінальний струм ланцюга 63 А, автоматичний вимикач в основному використовується в електропроводці сучасних будівель і перевантаження, захист від короткого замикання обладнання, також стосується рідкісної роботи та ізоляції лінії. Конструктивні особливості DZ47-63 MCB складається з пластикового корпусу, робочого механізму, контактної дугової системи, механізму відключення та інших компонентів. У корпусі використовується спеціальний пластик з високим рівнем вогнестійкості та високої міцності, він має високу ударостійкість і малу вагу. Деталі механізму приводу вимикача DZ47 виготовлені з високоміцного пластику, що забезпечує чутливість і надійність при мінімальному моменті інерції, завдяки чому час від короткого замикання до спрацьовування механізму відключення є коротким. Механізм вимикання складається з біметалічного механізму вимикання із зворотним часом перевантаження та миттєвого електромагнітного механізму короткого замикання. Система контактної дуги використовує спеціальний напрямний кут дуги та проходу поза приміщенням і має значні характеристики обмеження струму. Мініатюрний автоматичний вимикач DZ47 відповідає вимогам стандарту IEC60898 і GB10963.1. Мініатюрні автоматичні вимикачі DZ47-63 вироблені компанією TAIXI, сертифіковані національною сертифікацією CCC і CE.

Модель і значення

Нормальні умови експлуатації та умови монтажу

3.1 Верхня межа температури навколишнього середовища не перевищує +40 ℃, нижня межа не нижче -5 °C, а середня температура за 24 години не перевищує +35 °C.

3.2 Висота місця установки не повинна перевищувати 2000м.

3.3 Відносна вологість повітря при температурі навколишнього повітря +40 ℃ становить не більше 50%, це дозволяє мати вищу відносну вологість при нижчих температурах; наприклад при + 20 ℃ до 90%. Необхідно вжити особливих заходів щодо утворення конденсату, який час від часу може з’являтися на виробі через зміни температури.

3.4 Ступінь забруднення: 2 ступінь.

3.5 Умови установки: Встановлюється в місці без значних ударів, вібрації, безпечного (вибухонебезпечного) середовища.

3.6 Монтаж: монтажна рейка TH35-7.5.

3.7 Категорія встановлення: клас II, III.

Основні параметри та технічні характеристики

Основні характеристики автоматичного вимикача DZ47:

За номінальним струмом: 1А, 2А, 3А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

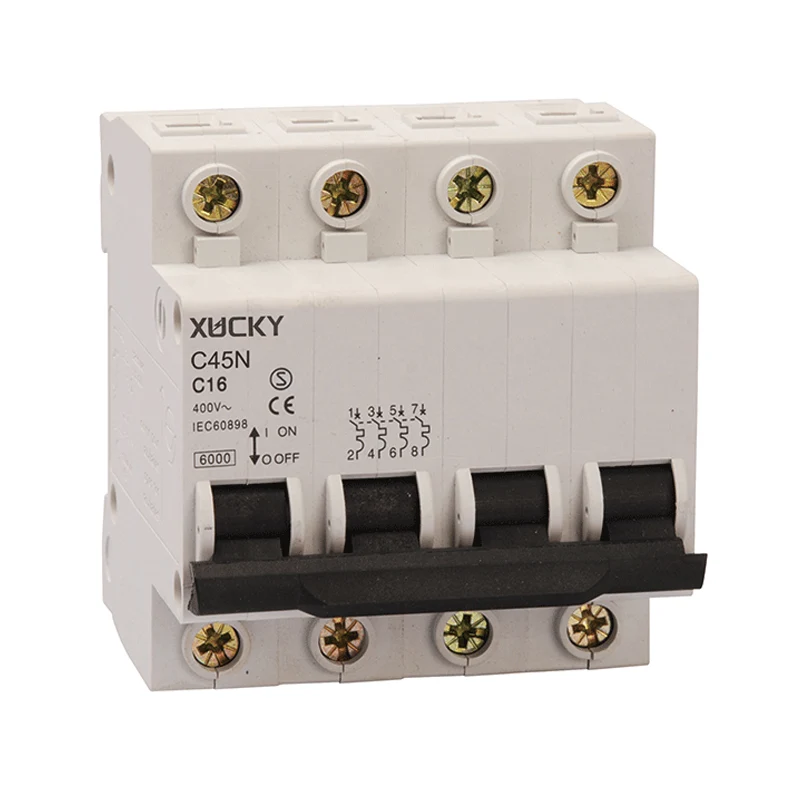

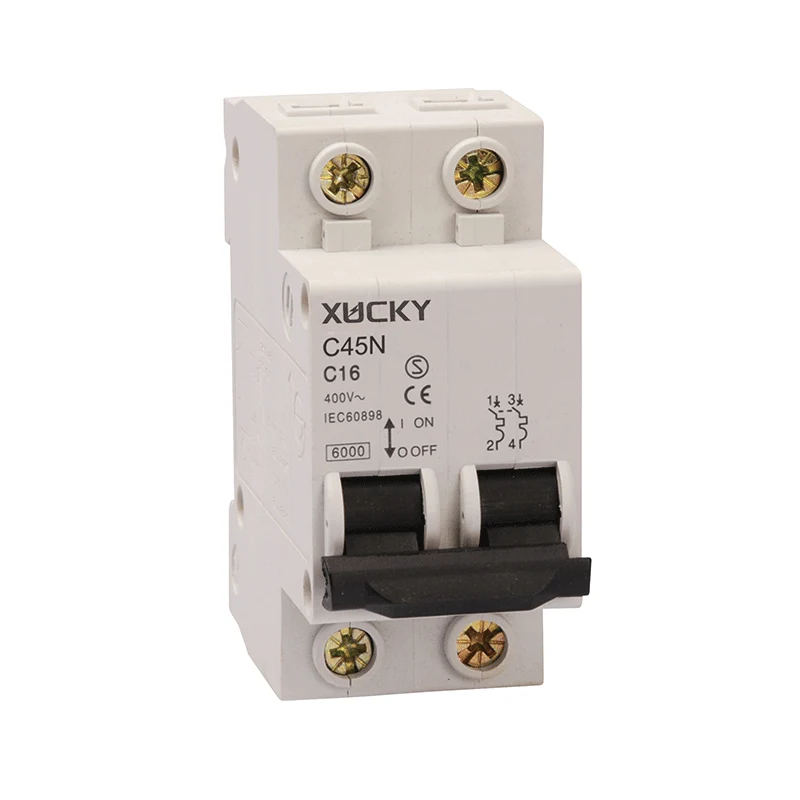

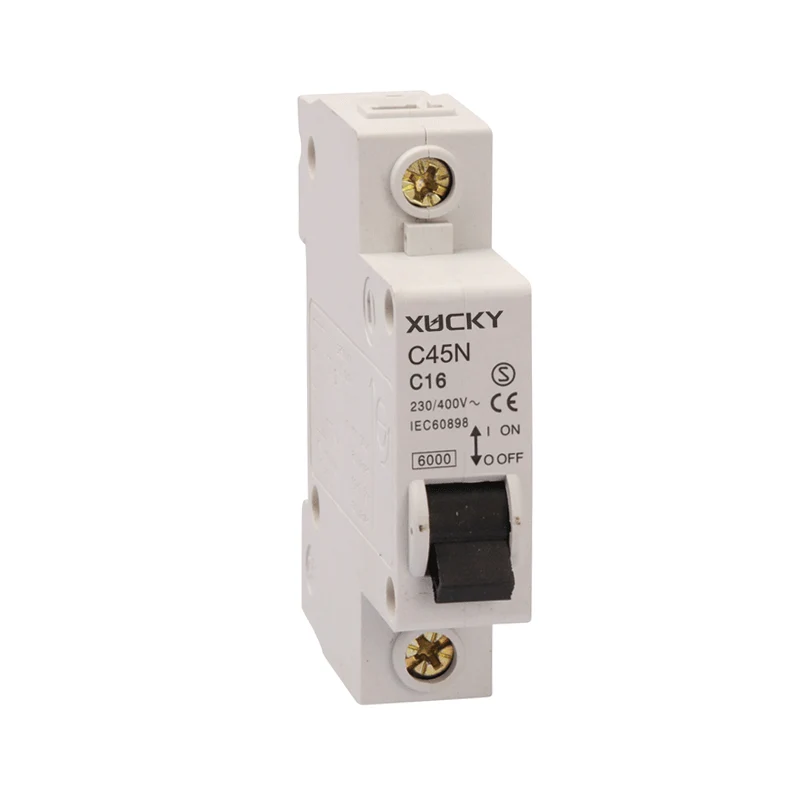

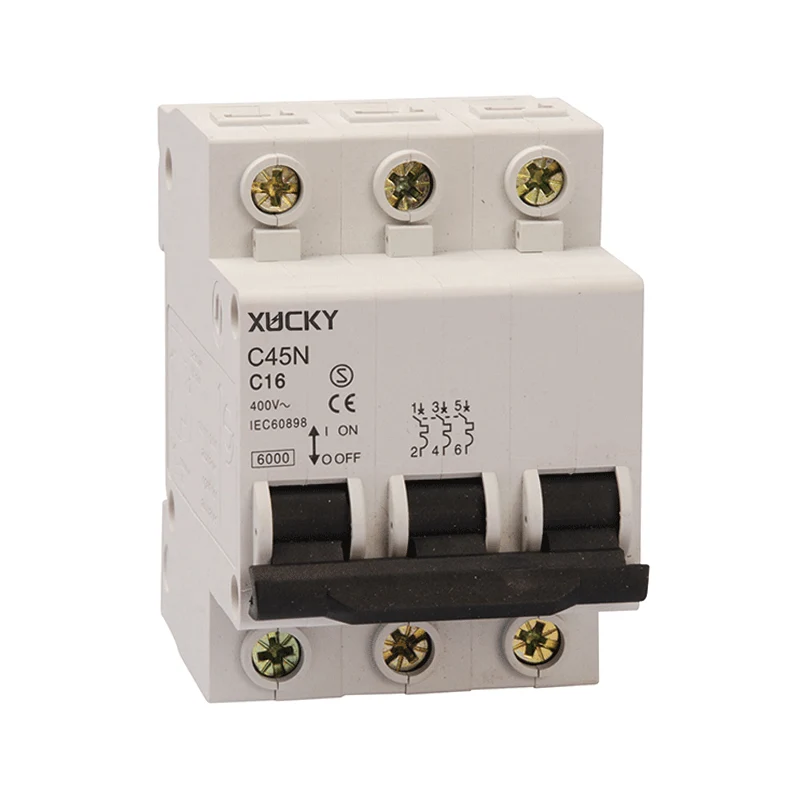

По ПОЛЯКУ: 1П. Однополюсний; 2P. Двополюсний; 3P. Три полюси; 4P. Чотириполюсний.

Відповідно до форми миттєвого відключення вимикача: a. Тип B MCB (3In ~ 6In); b. Тип C MCB (5 дюймів ~ 10 дюймів); в. Автоматичний вимикач типу D (10 ~ 20 дюймів).

Механічний та електричний термін служби: мініатюрний автоматичний вимикач DZ47 створює та вимикає номінальний струм при номінальній напрузі, коефіцієнт потужності становить 0,85~0,9, відповідно до частотного випробування робочого циклу на годину 120 разів (>32A) або 240 (≤32A), його електричний термін служби в 4000 разів, механічний термін служби в 10 000 разів.

Технічні параметри автоматичного вимикача DZ47

Номінальна відключаюча здатність при короткому замиканні ДЗ47-63

Характеристики захисту від перевантаження по струму при температурі навколишнього середовища 30 ℃ ~ 35 ℃

Коефіцієнт температурної компенсації автоматичного вимикача DZ47

Коригуючий коефіцієнт струму, що використовується міні-автоматичним вимикачем DZ47 на різних висотах

DZ47 Характеристика спрацьовування автоматичного вимикача DZ47-63

Крива характеристики спрацьовування MCB типу C

Характеристика спрацьовування MCB типу D

Електропроводка: 25 мм² і менше для з’єднання дроту, спосіб з’єднання – гвинти для затягування проводки, крутний момент 2,0 Н·м.

Габаритні та монтажні розміри

Що таке мініатюрний автоматичний вимикач?

MCB — це автоматичний електричний вимикач. Автоматичні вимикачі призначені для запобігання пошкодженню електричного кола в результаті надлишкового струму. Вони призначені для відключення під час перевантаження або короткого замикання для захисту від електричних збоїв і відмови обладнання.

Чи все ще використовуються міні-вимикачі?

Запобіжник може цього не відчувати, але мініатюрний автоматичний вимикач робить це більш надійним способом. MCB набагато більш чутливий до перевантаження по струму, ніж запобіжник. Поводження з MCB електрично безпечніше, ніж із запобіжником.

Для чого використовуються міні-молоти?

Мініатюрний автоматичний вимикач використовується в житлових і комерційних приміщеннях, де подається лише одна фаза живлення (однофазна) для захисту електропроводки та обладнання від пошкоджень, спричинених надструмами. А однофазна система зазвичай використовується для освітлення або приладів у домі чи на підприємстві.
