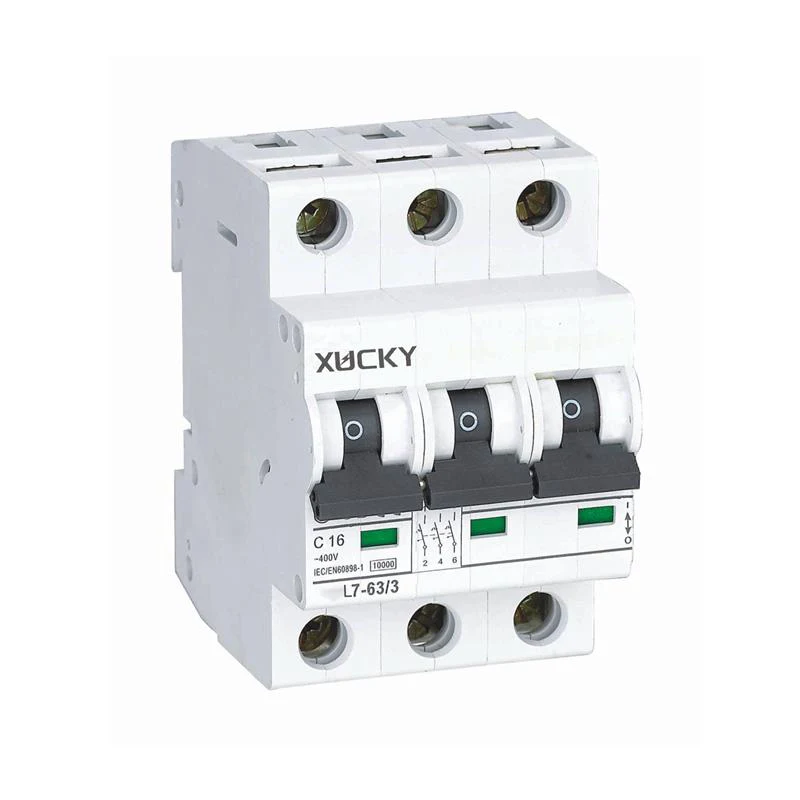

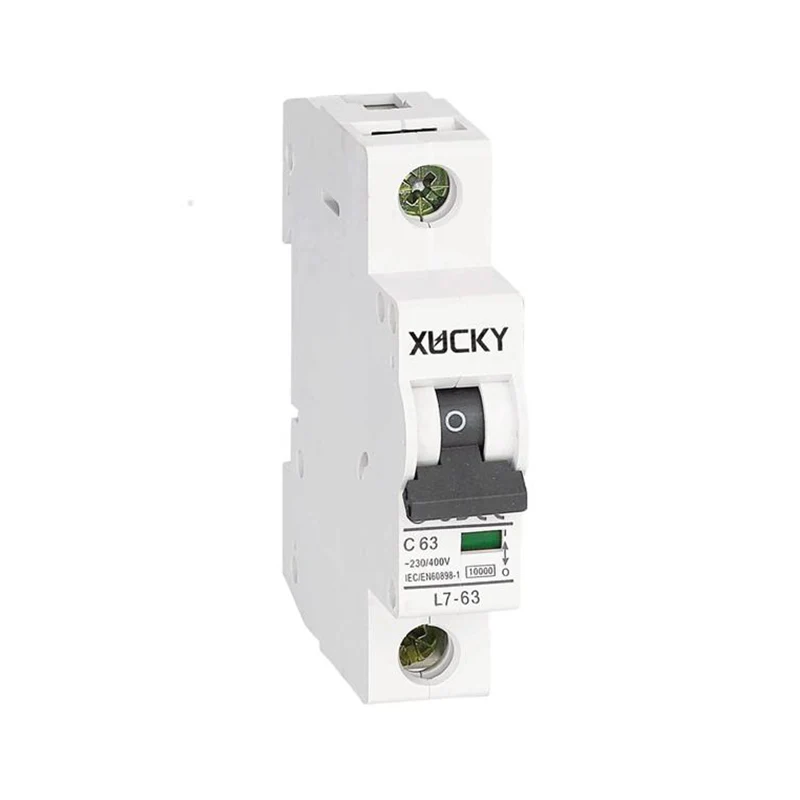

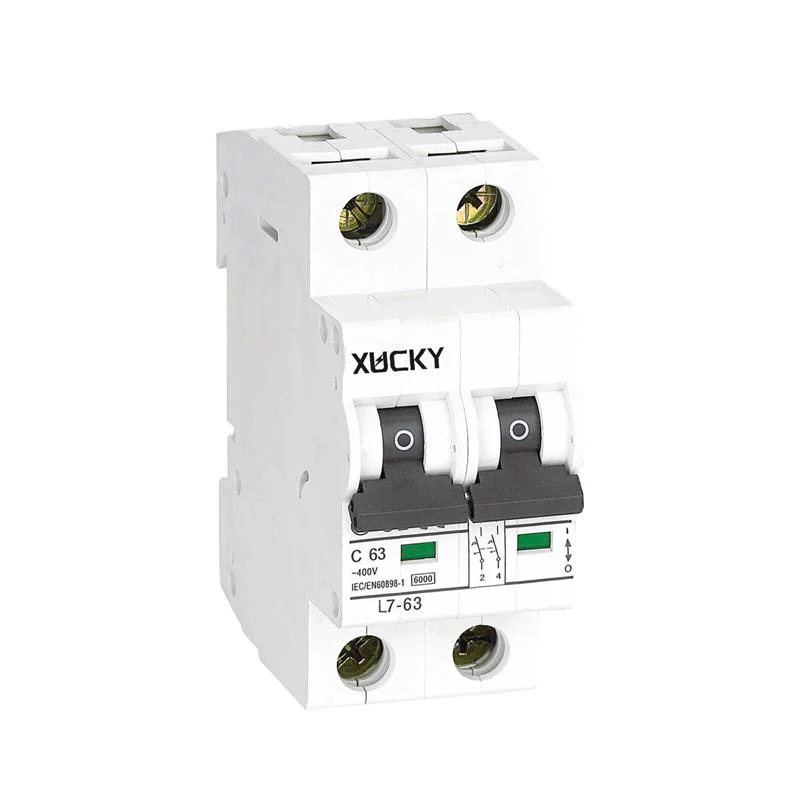

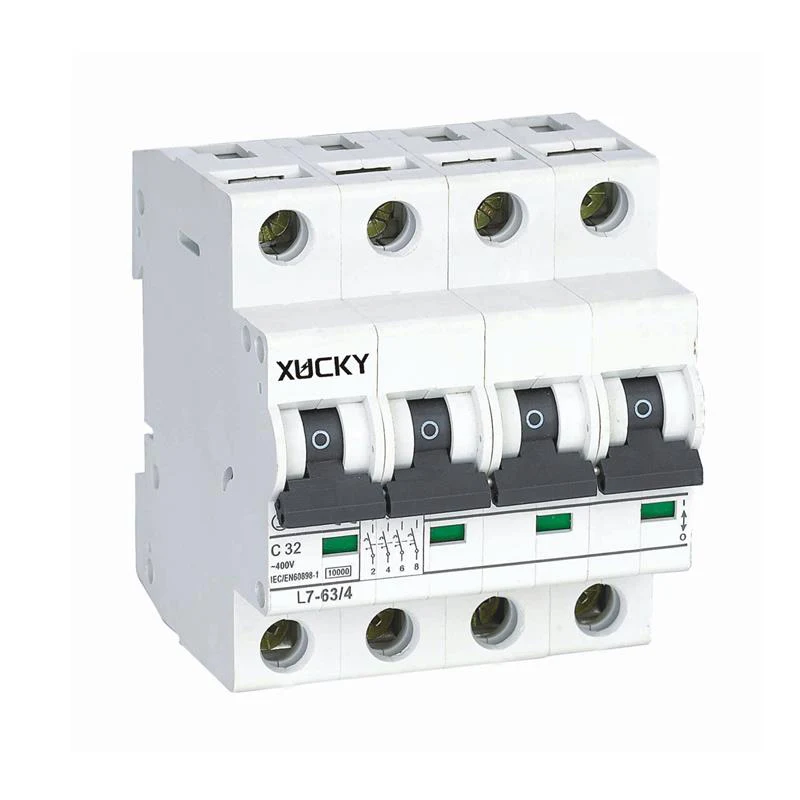

Автоматичний вимикач L7-63

Високоякісна індивідуальна продукція L7-63 Мініатюрний автоматичний вимикач від китайських постачальників і виробників, XUCKY Electric має широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Надіслати запит

Опис продукту

Сфера застосування

Мініатюрний автоматичний вимикач L7-63 бренду XUCKY Electric (мініатюрний автоматичний вимикач 10KA), в основному використовується для захисту розподільних ліній змінного струму 50 Гц/60 Гц, номінальна напруга 110 В, 230 В (220 В), 400 В (380 В), номінальний струм 1 А, 3 А, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A та 63A, номінальна вимикаюча здатність короткого замикання становить 10KA або нижче, і використовується для ліній нечастого створення, розриву та перетворення, з перевантаженням, коротким замиканням захисту. У той же час, 10KA MCB має сильні допоміжні функціональні модулі, такі як допоміжні контакти, контакти індикації з сигналізацією, розчіплювач, розчіплювач мінімальної напруги дистанційного керування відключенням та інші модулі. Мініатюрний автоматичний вимикач L7-63 (10KA MCB) відповідає стандартам GB10963.1, IEC60898-1.

Основні технічні параметри

Номінальний струм	6А,10А,16А,25А,32А,40А,50А,63А
поляків	1P, 2P, 3P, 4P
Номінальна напруга Ue	230В/400В
Номінальна імпульсна напруга (1,2/50) Uimp	6кВ
Випробувальна напруга діелектрика при та інд. частота Протягом 1 хв	2кВ
Клас захисту	IP20
Термомагнітна характеристика розчеплення	B-крива (3-5 дюймів), C-крива (5-10 дюймів), D-крива (10-14 дюймів)
Електричне життя	2000
Механічне життя	10000
Контрольна температура для налаштування теплового елемента	35 ℃
Температура навколишнього середовища	-5~+40 ℃
Тип термінального підключення	Хрестоподібні гвинти
Кабель-перехідник	6-63A 1-25 мм² 16-3AWG
Момент затягування	3.0N.M
Комбінація з аксесуарами Допоміжний контакт
Допоміжний контакт	так
Контакт сигналізації	так
Розчіплювач	так
Зниження напруги	так

Крива характеристики відключення -- B C D Тип

Температурна компенсація

Якщо температура навколишнього середовища не є еталонною в 30 градусів, еталонний поправковий коефіцієнт є таким.

Температура навколишнього середовища	-20℃	-10℃	0 ℃	10 ℃	20℃	30 ℃	40 ℃	50 ℃	60 ℃
Коефіцієнт поточної корекції	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Підключення

Номінальний струм	Мінімальний мідний дріт адаптера
6A	1 MM² / 17AWG
10А	1,5 мм² / 16AWG
16А	1,5 мм² / 16AWG
25А	2,5 мм² / 13AWG
32А	4 MM² / 11AWG

40А	6 MM² / 10AWG
50А	10 мм² / 7AWG
63A	10 мм² / 7AWG
