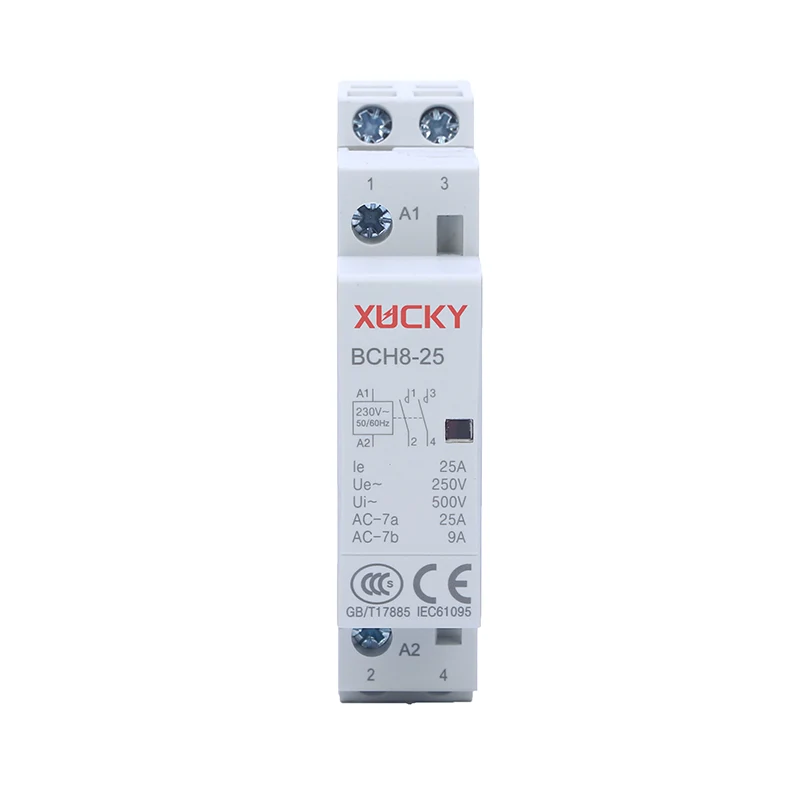

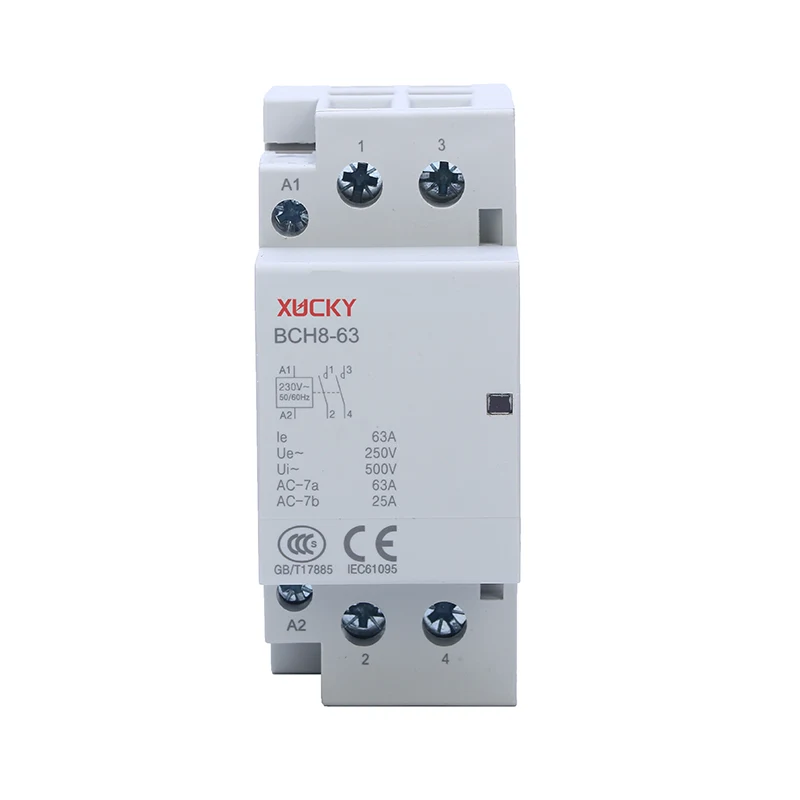

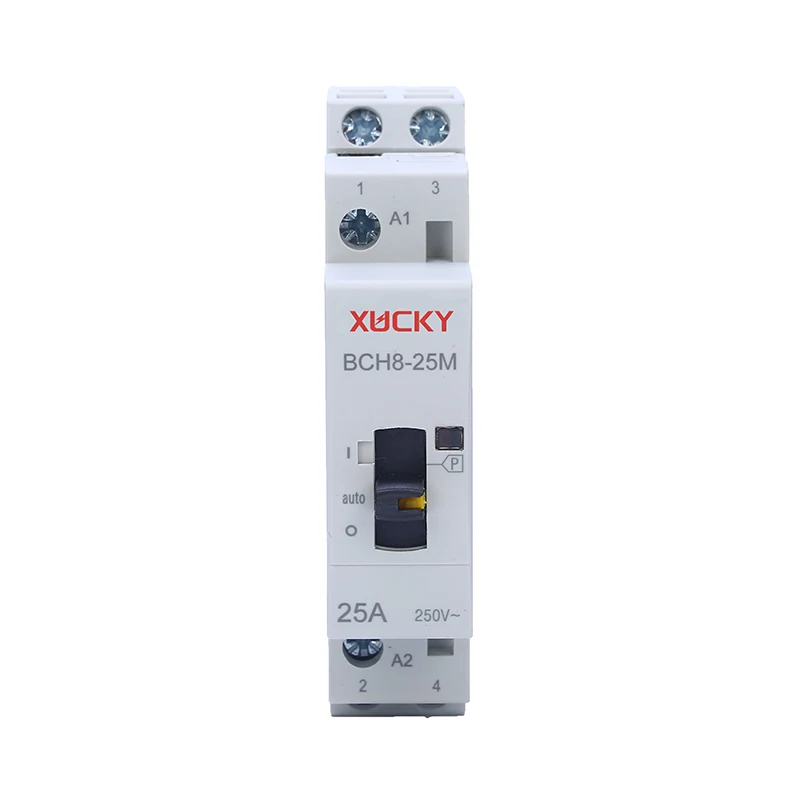

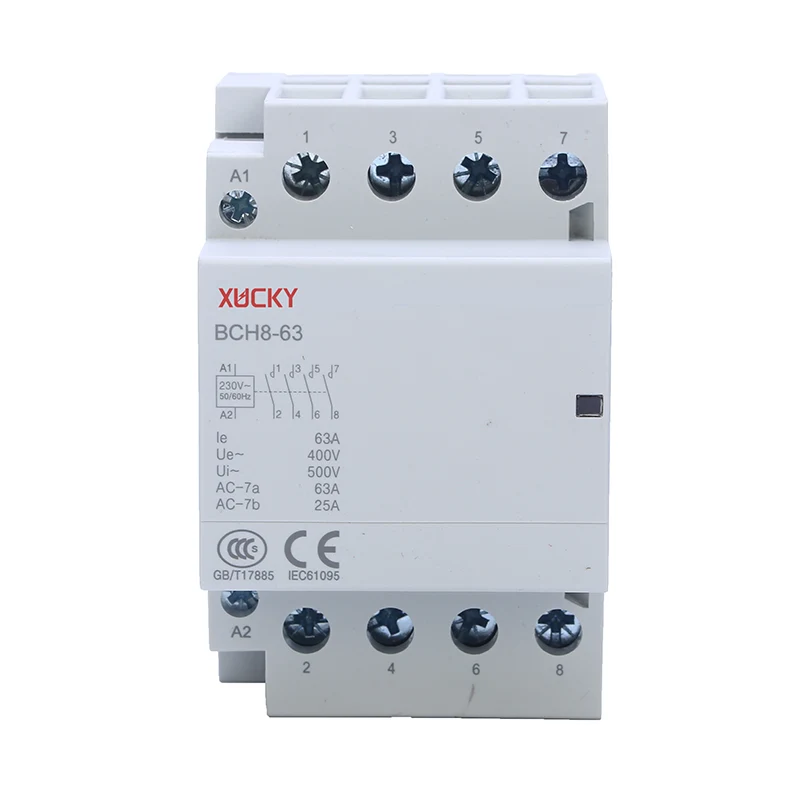

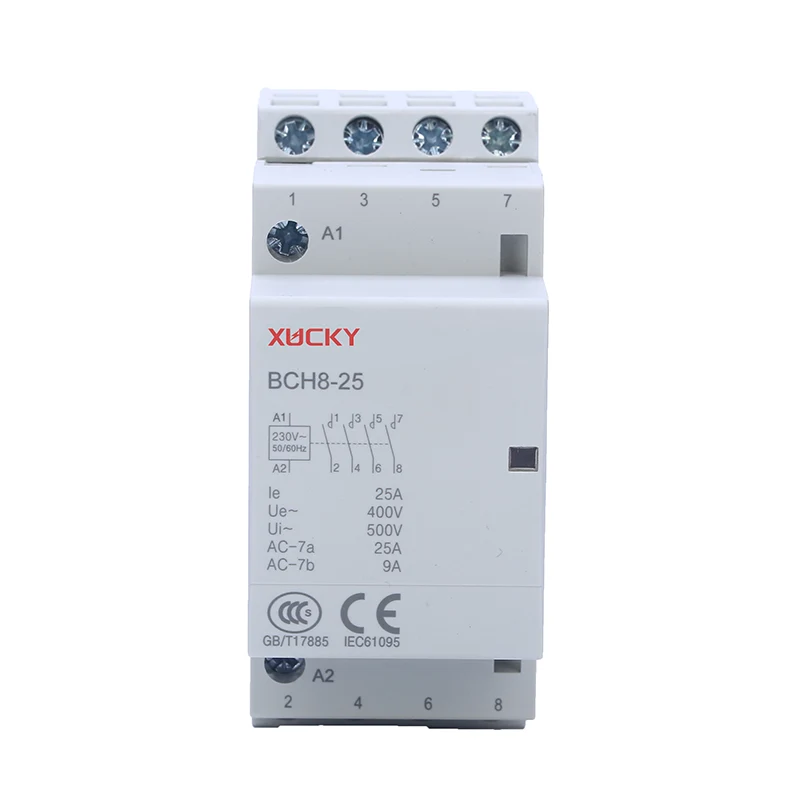

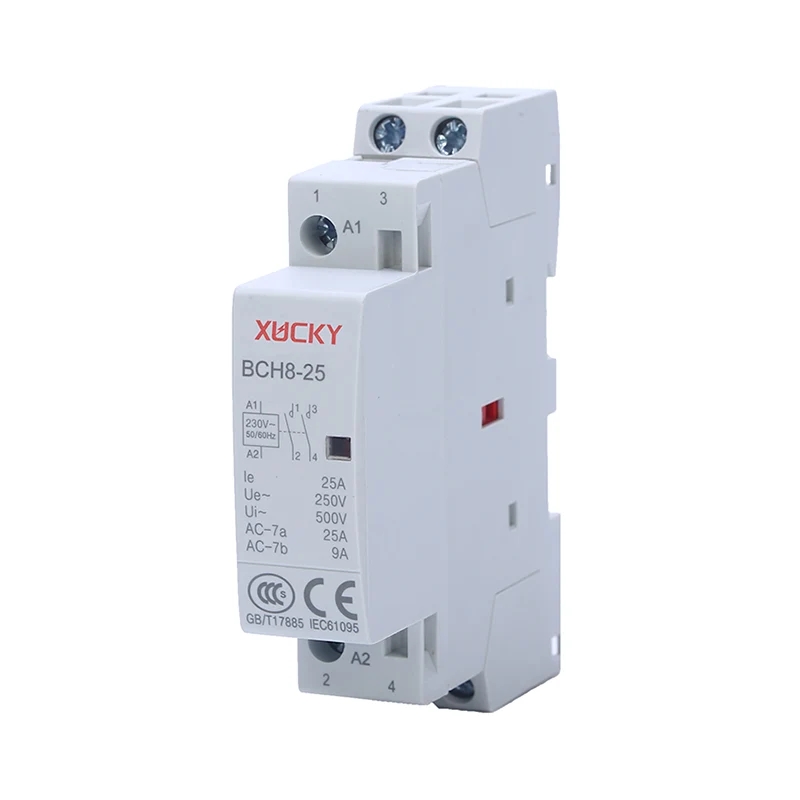

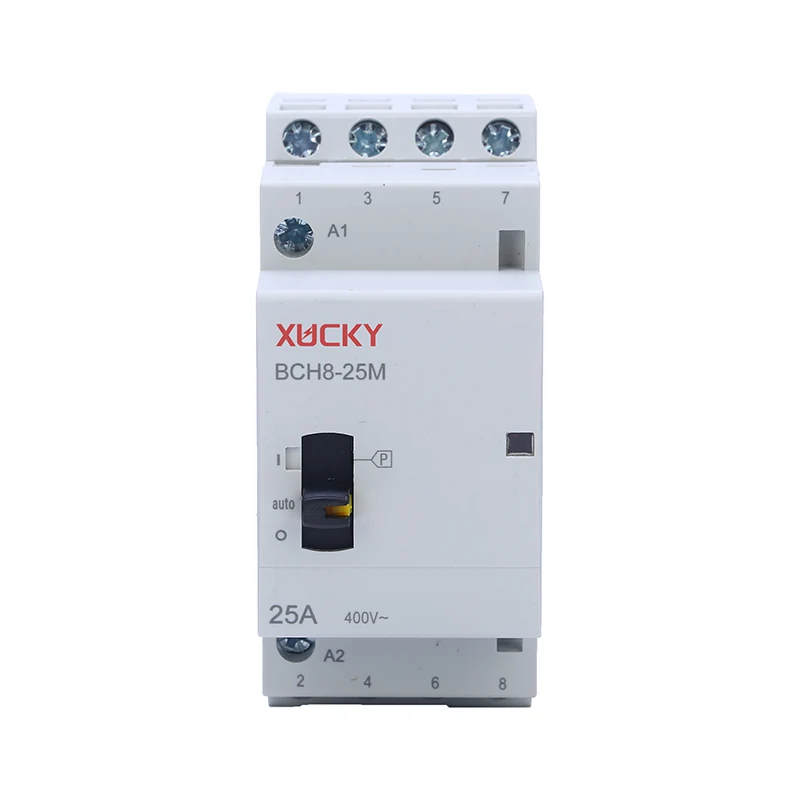

Модульний контактор BCH8 (також відомий як аналогові контактори та архітектурні контактори) в основному використовується в системах живлення зі змінним струмом 50/60 Гц, номінальною робочою напругою до 400 В і номінальним робочим струмом до 100 А. Вони використовуються як дистанційні перемикачі та схеми керування в AC-1 і AC-7a (неіндуктивні або низькоіндуктивні навантаження, печі опору, побутові прилади та подібні низькоіндуктивні навантаження). Його також можна використовувати для контролю навантаження побутового двигуна. Модульні контактори не можна використовувати для розриву струмів короткого замикання, тому під час їх використання слід вибрати відповідні пристрої захисту від короткого замикання (наприклад, малі автоматичні вимикачі). Він відповідає стандарту IEC 61095. Контактор BCH8 може розширити допоміжні функції керування, захисту та індикації. Модульний контактор BCH8 — це свого роду пристрій керування, який використовується для підключення та відключення безіндукційного або низькоіндуктивного навантаження, печей опору, побутової техніки та подібного низькоіндуктивного навантаження, побутового двигуна тощо. Модульний контактор BCH8 в основному використовується в будинках, готелях, квартири, офісні будівлі, громадські будівлі, торгові центри, спортивні зали та інші місця для досягнення функцій автоматичного керування.
(1) Аналоговий і цифровий пристрій керування має нову структуру та компактний об’єм.
(2) Встановлення на орбіті, розмірна модульність, безпечне використання, можна поєднувати з невеликими автоматичними вимикачами, встановленими в коробці контрольного освітлення.
(3) Використання високоякісних ізоляційних матеріалів значно підвищує безпеку.
(4) Гарний зовнішній вигляд із вікном індикатора робочого стану.
(5) Без шуму, підходить для готелів, лікарень та інших місць.
Температура навколишнього повітря: Верхня межа температури навколишнього повітря + 60 ℃, нижня межа – 5 ℃. Коли контактор змінного струму встановлено в розподільній коробці, з обох боків необхідно встановити прокладки для полегшення розсіювання тепла. Висота над рівнем моря: висота місця установки не повинна перевищувати 2000 м.
Атмосферні умови: при температурі установки + 60 ℃ відносна вологість повітря не перевищує 50%. Вища відносна вологість може бути дозволена при нижчих температурах, наприклад + 20 ℃ до 90%. Необхідно вжити спеціальних заходів щодо випадкового утворення конденсату через зміни температури.
Ступінь забруднення: II ступінь.
Категорія встановлення: II.
Спосіб монтажу: для монтажу використовується напрямна типу TH35-7.5. У місці установки немає значних ударів і вібрації. Встановлюється вертикально. Нахил між монтажною поверхнею та будь-яким напрямком становить не більше 5 градусів.
Система квот
A) Восьмигодинна робоча система: Ця робоча система є основною робочою системою. Узгоджений вільний струм нагріву повітря Ith модульного контактора визначається цією робочою системою.
B) Переривчаста періодична робоча система: Робоча частота контактора змінного струму становить 30 разів/год, а коефіцієнт навантаження становить 40%.
Умова дії (операції).
У діапазоні температури навколишнього повітря – 5 +60 ℃, коли всмоктувальна спіраль контактора подається з квотою для контролю напруги живлення Us для її нагріву до стабільного стану, контактор повинен бути надійно замкнутий у будь-який час. напруга в діапазоні (85% ~ 110%) Us, а також відключена та відключена від 75% до 20% номінальної контрольної напруги джерела живлення Us.
Термін служби продукту
Механічний термін служби: механічний термін служби модульного контактора не менше 1 мільйона разів.
Електричний термін служби: електричний термін служби аналогового контактора становить не менше 100 000 разів.
Перед встановленням слід перевірити технічні дані модульного контактора (такі як номінальна напруга, струм, робоча частота тощо).
При встановленні його слід встановлювати відповідно до передбачених умов. Клема A1 котушки контактора має бути спрямована вгору та відповідати звичкам зору людей.
Контактори з металевими монтажними платами повинні бути належним чином заземлені.
Гвинт клеми слід затягнути. Після перевірки правильності підключення головний контакт слід кілька разів від'єднати, перш ніж його можна буде використовувати.
Якщо під час використання модульних контакторів виявляється ненормальний шум, це може бути брудом на поверхні полюса залізного сердечника, протріть поверхню полюса.
Під час використання модульного контактора всі частини виробу слід регулярно перевіряти. Рухомі частини не повинні бути заклинені, а кріплення не повинні бути ослаблені. Якщо деталі пошкоджені, їх слід вчасно замінити.
Модульний контактор BCH8 може бути використаний у великомасштабному управлінні ланцюгом освітлення, управлінні громадським гарячим водопостачанням, управлінні джерелом геотермальної енергії, автоматичному управлінні завісою, управлінні малими двигунами та в інших областях.
добре У великих громадських місцях, таких як готелі, готелі, вокзали, лікарні та офісні будівлі, можна ефективно керувати всіма видами електричного обладнання, яке можна використовувати як найкращий блок виконання терміналів системи інтелектуальних будівель. штук.
Банк, промисловість і торгівля, оподаткування, телекомунікації, лікарня, пошта, фінансове бюро, бюро праці, кадрове бюро, соціальне страхування, урядове єдине відділення, страхування, управління транспортними засобами, транспорт Галузі обслуговування Windows, такі як адміністративне бюро, консульство, в’їзд-виїзд, митниця, бюро інспекції та карантину, центр профілактики та контролю захворювань, бюро технічного нагляду, центр обслуговування клієнтів тощо.
1. Перед встановленням перевірте, чи модульний контактор відповідає сфері використання та нормальним умовам роботи.
2. Режим підключення контактора BCH8 повинен бути правильним.
3. Модульний контактор BCH8 повинен затягнути з’єднувальний гвинт під час підключення.
