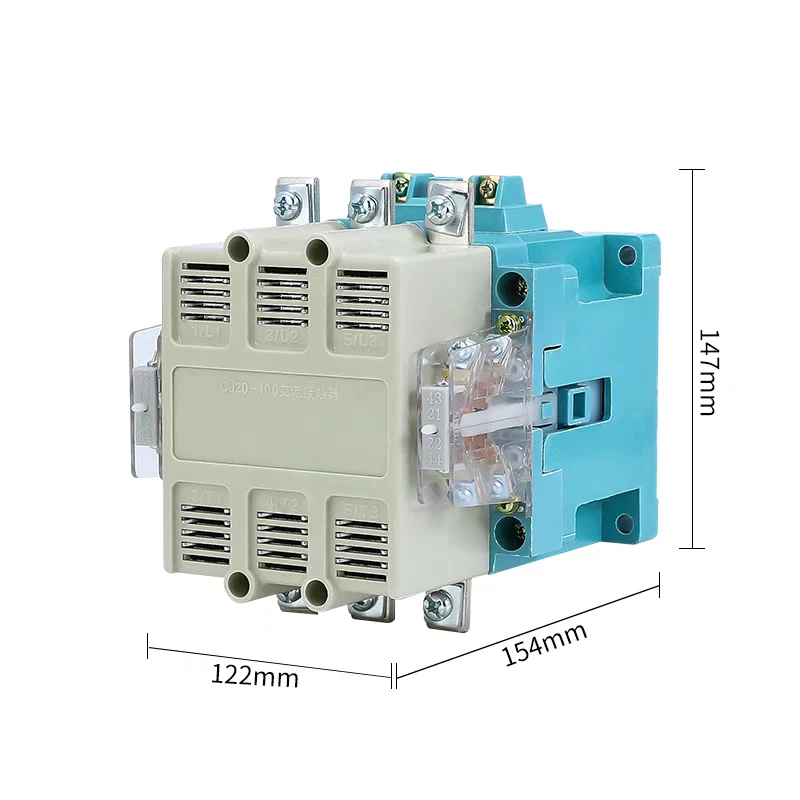

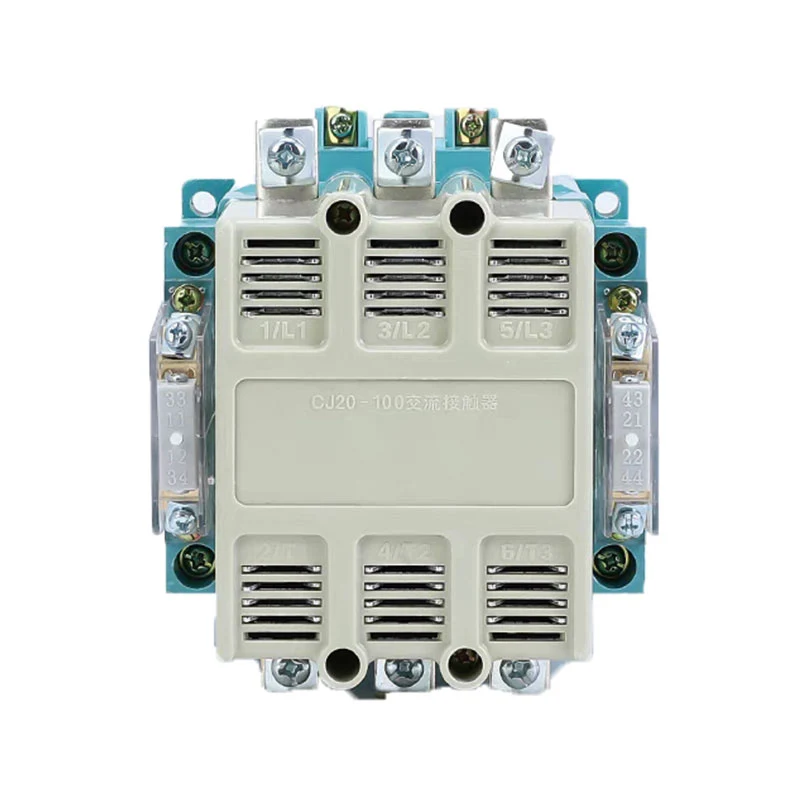

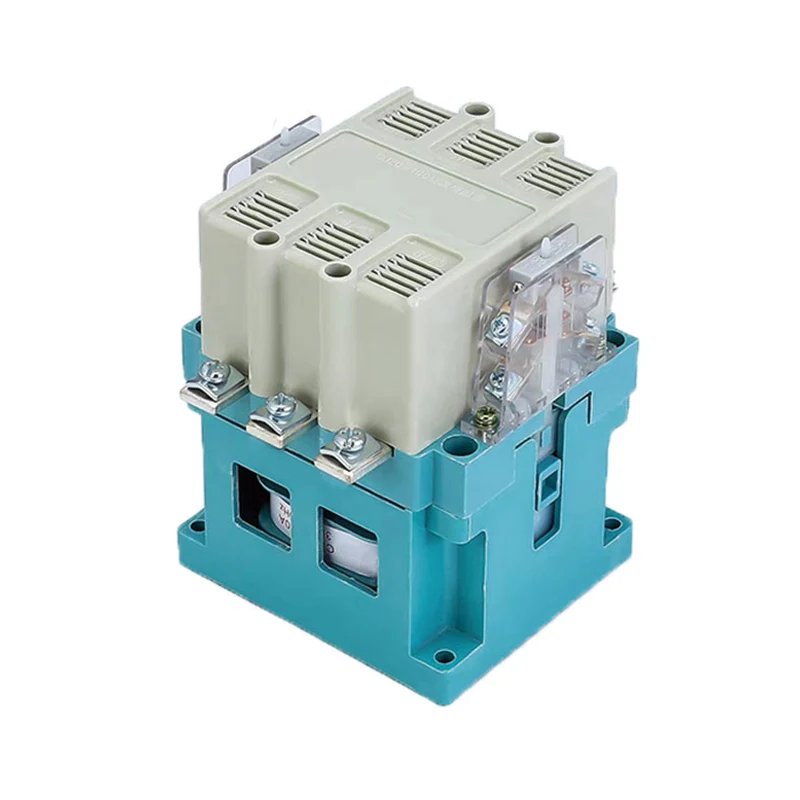

Контактор змінного струму CJ20

XUCKY Electric — це контактор змінного струму CJ20 для виробників і постачальників двигунів керування. Контактор змінного струму CJ20 (контактор змінного/постійного струму), в основному використовується в ланцюзі змінного струму 50 Гц (або 60 Гц), номінальна напруга до 660 В, номінальний робочий струм до 630 А, для вимикання та розмикання на великій відстані та в комбінації з відповідним тепловим перевантаженням реле, щоб захистити схему від перевантаження. Контактор AC/DC відповідає стандартам IEC60947-4-1, GB14048.4.

Надіслати запит

Опис продукту

Сфера застосування

Контактор змінного струму CJ20 (контактор змінного/постійного струму), в основному використовується в ланцюзі змінного струму 50 Гц (або 60 Гц), номінальна напруга до 660 В, номінальний робочий струм до 630 А, для вимикання та розмикання на великій відстані, а також у комбінації з відповідним тепловим перевантаженням реле, щоб захистити схему від перевантаження. Контактор AC/DC відповідає стандартам IEC60947-4-1, GB14048.4.

Модель і значення

Нормальні умови експлуатації та умови монтажу

Температура навколишнього повітря: -5℃~+40℃, середня температура не перевищує +35℃ протягом 24 годин.

Висота: не більше 2000м.

Атмосферні умови: максимальна температура +40℃, відносна вологість повітря не більше 50%; при нижчих температурах можна дозволити вищу відносну вологість, наприклад, +20 ℃ до 90%, слід вжити спеціальних заходів щодо конденсації, яка періодично утворюється через зміни температури.

Рівень забруднення: 3.

Категорія встановлення: Ⅲ.

Умови монтажу: Нахил монтажної поверхні та вертикальної площини не більше ±5°.

Ударна вібрація: контактор змінного/постійного струму слід встановлювати та використовувати в місці без значного струсу, ударів і вібрації.

Основні параметри та технічні характеристики

Номінальна напруга живлення котушки Us: змінний струм 50 Гц, 110 В, 127 В, 220 В, 380 В; Постійний струм: 110 В, 220 В

Механічний термін служби: CJ20-10, 16, 25, 40, 63, 100, 160 для 10 мільйонів разів; CJ20-250, 400, 630 протягом 6 мільйонів разів.

Економія енергозберігаючого контакту змінного/постійного струму (див. таблицю 1).

Таблиця 1

Модель	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Коефіцієнт економії %	90	95	95

Основні параметри та технічні характеристики контактора (див. табл. 2).

Таблиця 2

Модель	Номінальна напруга ізоляції Ui(V)	Звичайне вільне повітря струм нагріву Ith(A)	Максимальна потужність трифазна білка клітковий двигун, керований АС-3 кВт			Кількість операційних циклів на годину раз/год (AC-3)	АС-3 Електричний ресурс (10000 разів)	Потужність котушки Пуск / Утримання VA/VA	Вибір запобіжників (SCPD) моделі
Модель	Номінальна напруга ізоляції Ui(V)	Звичайне вільне повітря струм нагріву Ith(A)	220В	380В	660В	Кількість операційних циклів на годину раз/год (AC-3)	АС-3 Електричний ресурс (10000 разів)	Потужність котушки Пуск / Утримання VA/VA	Вибір запобіжників (SCPD) моделі
CJ20-10	690	10	2.2	4	4	1200	100	65/9	РТ16-20
CJ20-16		16	4.5	7.5	11			62/9	РТ16-32
CJ20-25		25	5.5	11	13			93/14	РТ16-50
CJ20-40		32	11	22	22			175/19	РТ16-80
CJ20-63		40	18	30	35		120	480/57	РТ16-160
CJ20-100		63	28	50	50			570/61	РТ16-250
CJ20-160		100	48	85	85			855/85,5	РТ16-315
CJ20-250		250	80	132	-	600	60	1710/152	РТ16-400
CJ20-400		400	115	200	200			1710/250	РТ16-500
CJ20-630		630	175	300	-			3578/91.2	РТ16-630

Тип контакту, кількість і основні параметри допоміжних контактів (див. табл. 3)

Таблиця 3

Модель	Звичайне вільне повітря струм нагріву (А)	Номінальна напруга ізоляції (В)	Номінальний робочий напруга (В)		Номінальний робочий струм (A)		Номінальна контрольна здатність		Види та кількість контакту
			AC	DC	AC	DC	AC	DC
CJ20-10~40	10	690	380	220	0.26	0.14	АС-15 100 ВА	DC-13 30 Вт	Дві нормально відкриті, дві нормально закриті
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	АС-15 300 ВА	DC-13 60 Вт	Дві нормально відкриті, дві нормально закриті
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	АС-15 500 ВА	DC-13 60 Вт	нормально відкритий 4 3 2
			220	110	2.3	0.6			нормально закритий 2 3 4

Схема підключення

Конструктивні особливості

Контактна система контактора змінного/постійного струму для організації прямої дії та подвійного розриву, допоміжний контакт CJ20-40A та інші як окремий компонент, встановлений з обох сторін головного контакту, є розділеним в електриці.

Контактори CJ20-10~25A змінного/постійного струму можна встановлювати за допомогою гвинтів або 35-мм стандартних рейок.

Контактори CJ20-10~16A AC/DC використовують дугогасильну камеру з подвійною точкою розриву з простим відкриттям, а решта використовують багатопоздовжню дугозахисну кришку або корпуси дугогасильної кришки з високою відключаючою здатністю та високою надійністю.

Енергозберігаючі контактори змінного/постійного струму CJ20-63~630 мають загальний модуль енергозбереження постійного струму, не тільки можуть отримувати енергозберігаючі продукти глушника або продукти постійного струму, а також не займають допоміжні контакти, таким чином значно покращуючи надійність і термін служби виробу.
