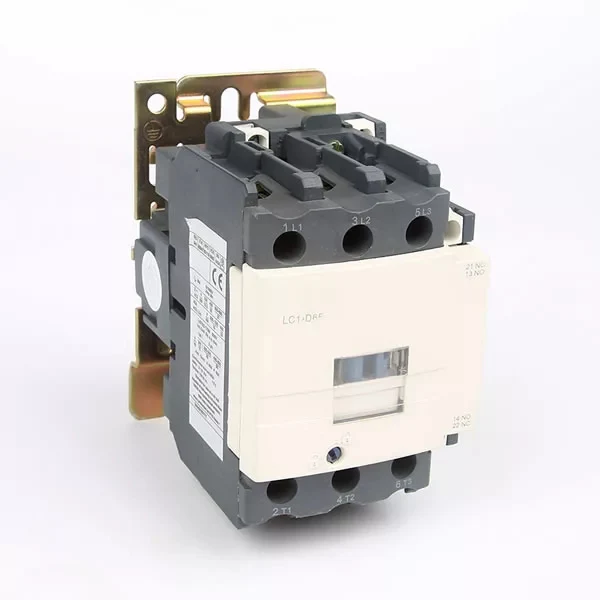

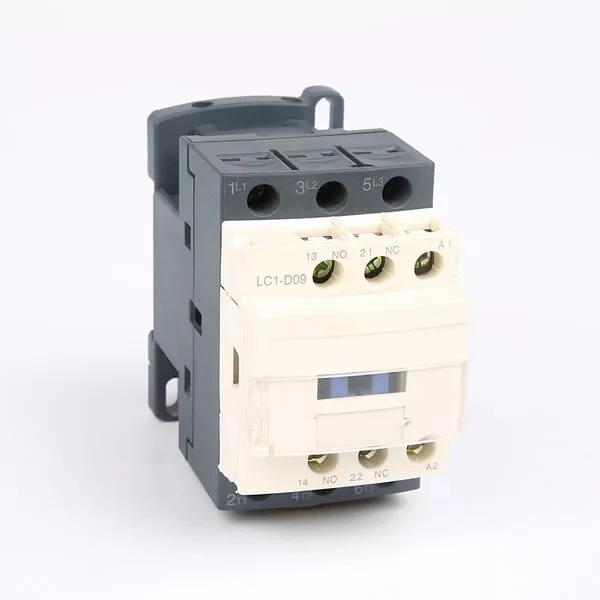

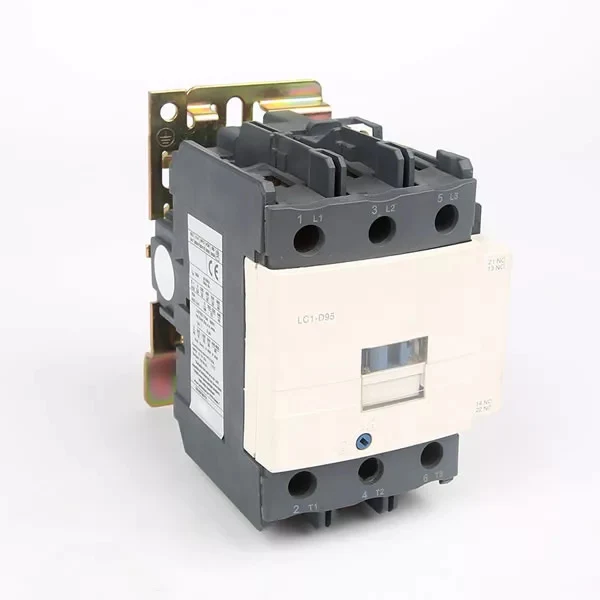

Контактор змінного струму LC1-D

XUCKY Electric є великомасштабним виробником і постачальником контакторів змінного струму LC1-D у Китаї. Протягом багатьох років ми спеціалізуємося на модульному електричному термінальному обладнанні, наші продукти мають гарну цінову перевагу та охоплюють більшість європейських та американських ринків. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Надіслати запит

Опис продукту

ЗАГАЛЬНІ ІНФОРМАЦІЇ щодо контактора змінного струму LC1-D

●1.1 Сертифікати: CE;

●1.2 Електричні характеристики: AC50/60Hz, 690V, до 620A;

●1.3 Застосування: дистанційне вмикання та розмикання ланцюгів, захист ланцюга від перевантаження під час монтажу з тепловим реле перевантаження, частий запуск та керування двигуном змінного струму;

●1.4 Категорія використання: АС-3, АС-4;

●1,5 Висота: ≤2000 м;

●1.6 Температура навколишнього середовища: -5 ℃ ~ +40 ℃;

●1.7 Категорія монтажу: Ⅲ;

●1.8 Умови монтажу: нахил між площиною монтажу та вертикальною площиною не повинен перевищувати 士5°;

●1.9 Стандарт: IEC/EN 60947-4-1.

ТЕХНІЧНІ ДАНІ контактора змінного струму LC1-D

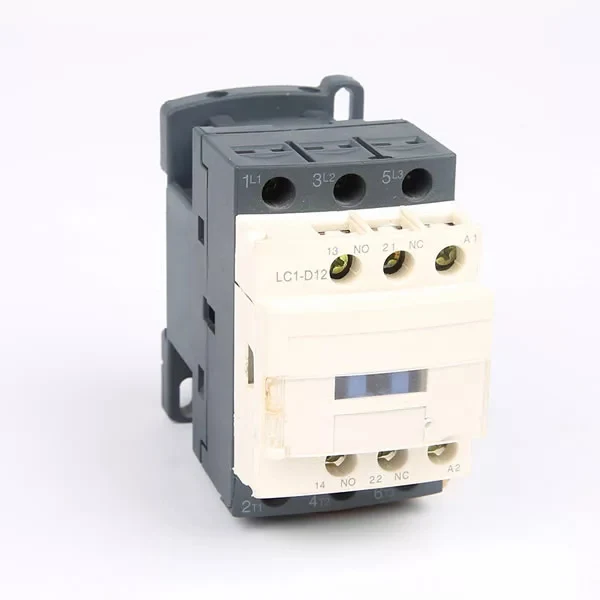

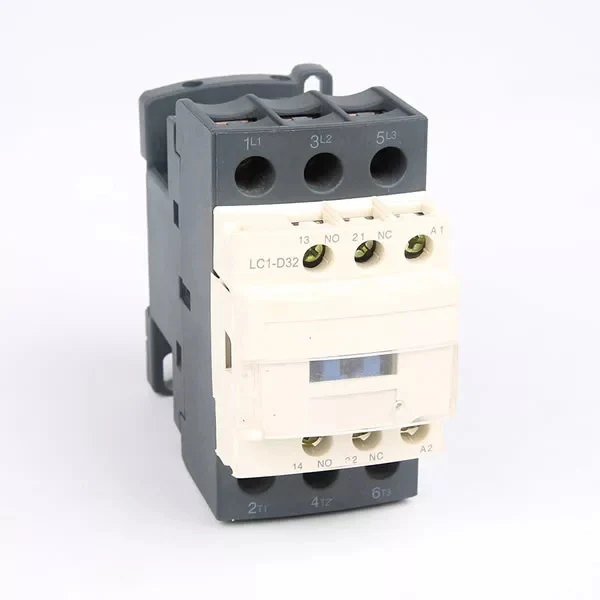

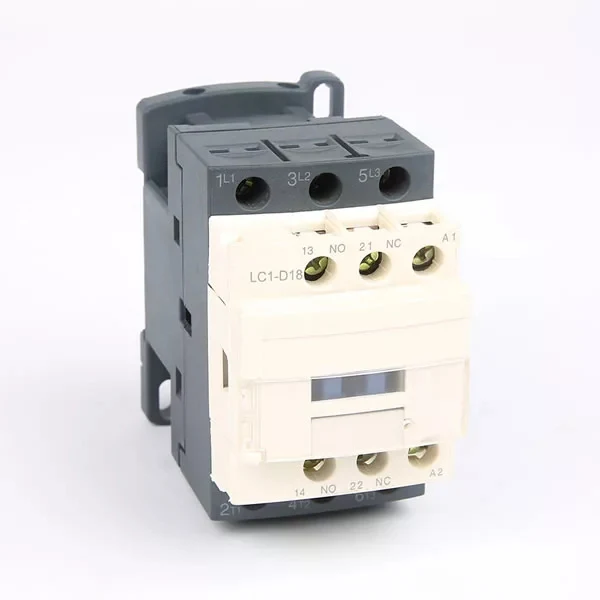

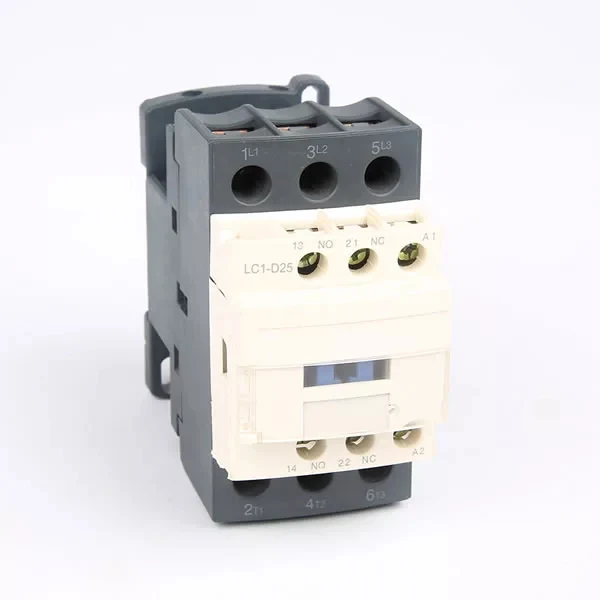

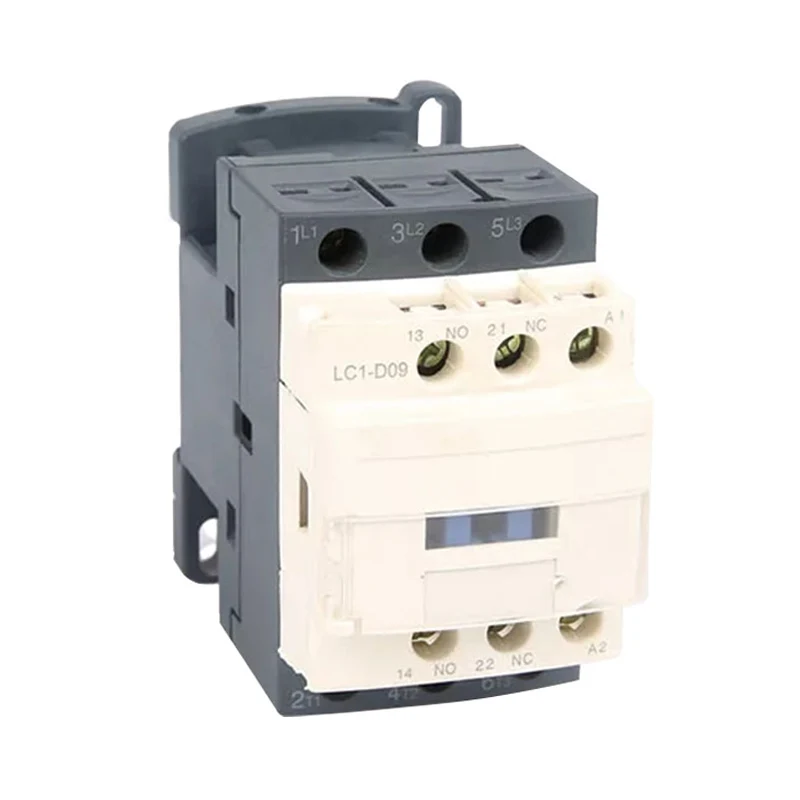

Предмети		Модель	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
поляк			3/4	3/4	3/4	3/4	3/4
Допоміжний контакт			1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ
Номінальний умовний струм нагріву (А) AC-1			20	20	30	40	50
Номінальна працездатність струм (A)	380/400В	АС-1 АС-4	9	12	18	25	32
	380/400В	АС-1 АС-4	3.5	5	7.7	8.5	12
	660/690В	АС-3 АС-4	6.6	8.9	12	18	21
	660/690В	АС-3 АС-4	1.5	2	3.8	4.4	7.5
Номінальна напруга ізоляції (В змінного струму)			690	690	690	690	690
Потужність контрольованого 3-фазний короткозамковий двигун (AC-3)	кВт	220/230 В змінного струму 380/415 В змінного струму 660/690 В змінного струму	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Котушка змінного струму (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
Котушка постійного струму (V)			24，36，48，110，220

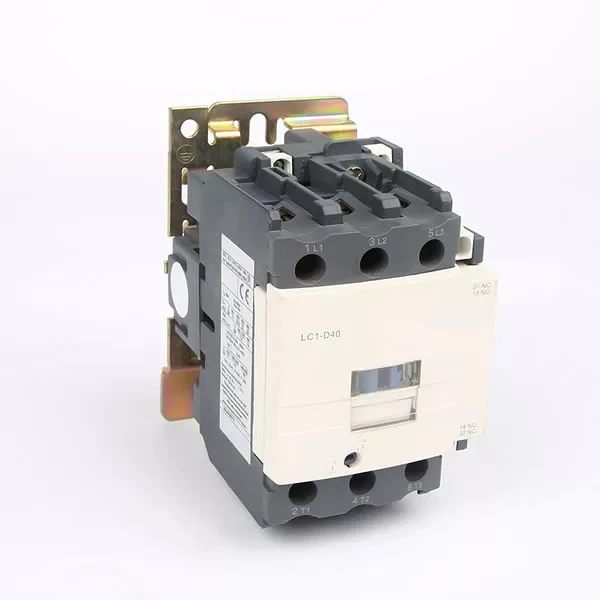

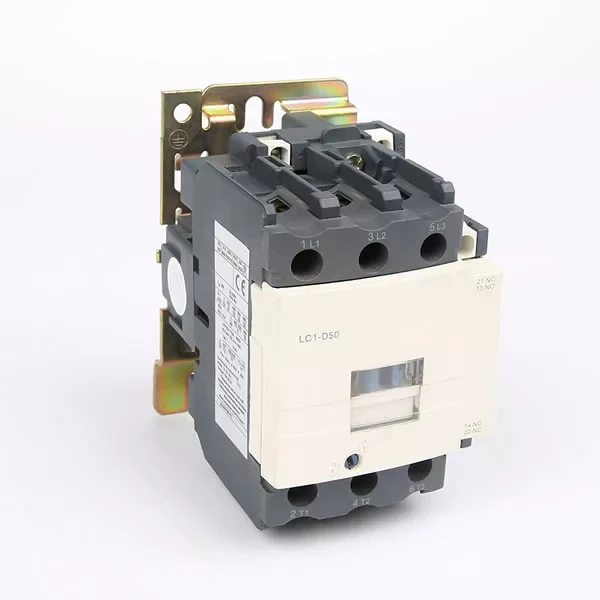

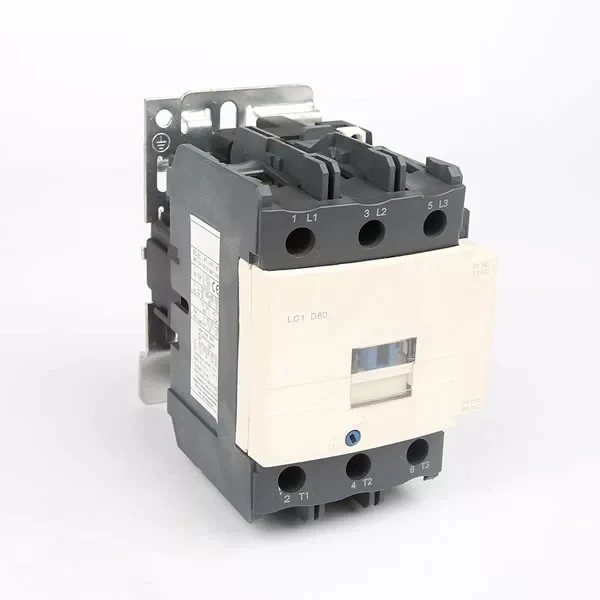

Предмети		Модель	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
поляк			3/4	3/4	3/4	3/4	3/4
Допоміжний ланцюг Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ
Номінальний умовний струм нагріву (А) AC-1			60	80	80	110	110
Номінальна працездатність струм (A)	380/400В	АС-3 АС-4	40	50	65	80	95
	380/400В	АС-3 АС-4	18.5	24	28	37	44
	660/690В	АС-3 АС-4	34	39	42	49	49
	660/690В	АС-3 АС-4	9	12	14	17.3	21.3
Номінальна напруга ізоляції (В змінного струму)			690	690	690	690	690
Потужність контрольованого 3-фазний короткозамковий двигун (AC-3)	кВт	220/230 В змінного струму 380/415 В змінного струму 660/690 В змінного струму	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Котушка змінного струму (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
Котушка постійного струму (V)			24，36，48，110，220

Предмети		Модель	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
поляк			3	3	3	3/4	3/4
Номінальний умовний струм нагріву (А) AC-1			200	200	200	275	280
Номінальна працездатність струм (A)	380/400В	АС-3 АС-4	115	150	170	205	245
	380/400В	АС-3 АС-4	50	65	70	75	85
	660/690В	АС-3 АС-4	70	90	100	108	115
	660/690В	АС-3 АС-4	25	32	35	38	40
Номінальна напруга ізоляції (В змінного струму)			690	690	690	690	690
Потужність контрольованого 3-фазний короткозамковий двигун (AC-3)	кВт	380/415 В змінного струму 660/690 В змінного струму	55	75	75	90	110
	кВт	380/415 В змінного струму 660/690 В змінного струму	80	100	100	110	140
Котушка змінного струму (V)			110，127，220，240，380，415，440，480，500，600

Предмети		Модель	LC1-D300	LC1-D410	LC1-D475	LC1-D620
поляк			3/4	3/4	3/4	3/4
Номінальний умовний струм нагріву (А) AC-1			360	430	580	850
Номінальна працездатність струм (A)	380/400В	АС-3 АС-4	300	410	475	620
	380/400В	АС-3 АС-4	124	150	185	188
	660/690В	АС-3 АС-4	190	235	290	360
	660/690В	АС-3 АС-4	60	72	85	170
Номінальна напруга ізоляції (В змінного струму)			690	690	690	690
Потужність регульована 3-фаз короткозамковий двигун (AC-3)	кВт	380/415 В змінного струму 660/690 В змінного струму	160	200	250	335
Потужність регульована 3-фаз короткозамковий двигун (AC-3)	кВт	380/415 В змінного струму 660/690 В змінного струму	220	280	330	450
Котушка змінного струму (V)			110, 127，220，240，380，415，440，480，500，600
