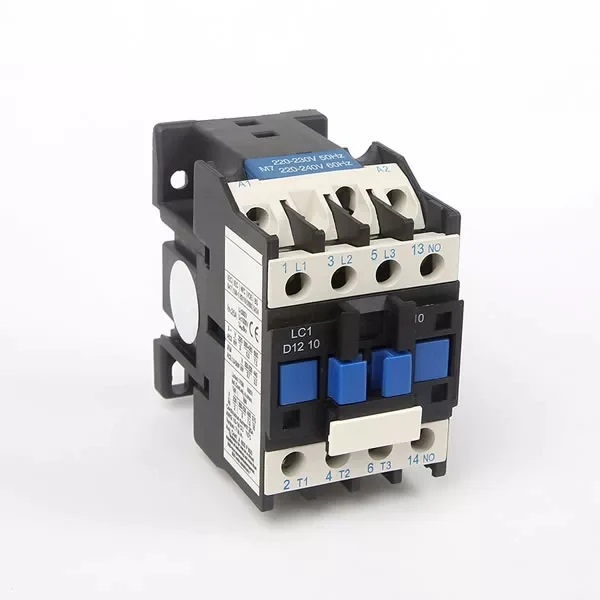

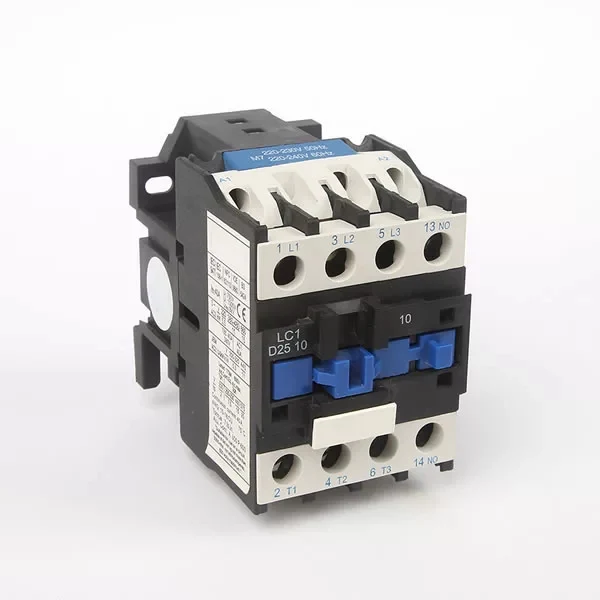

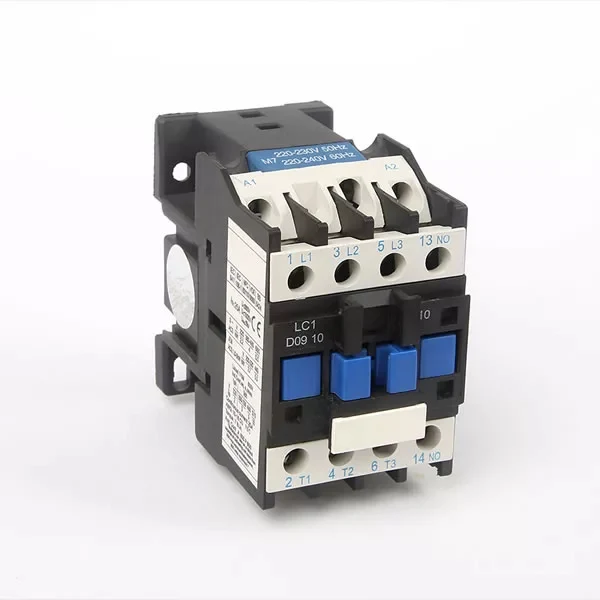

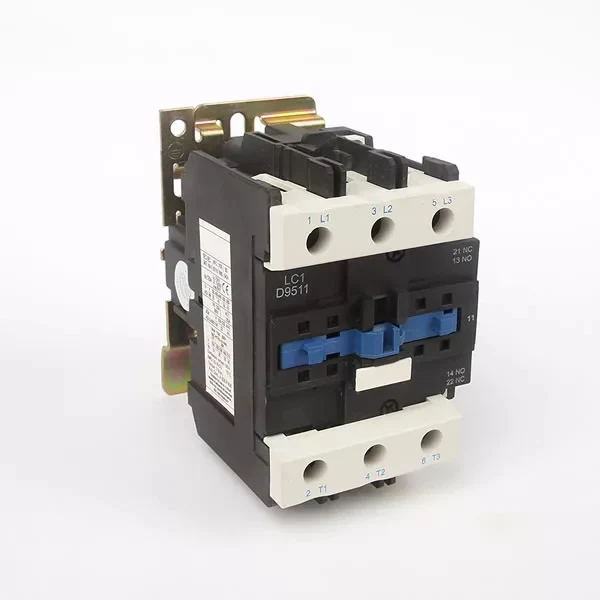

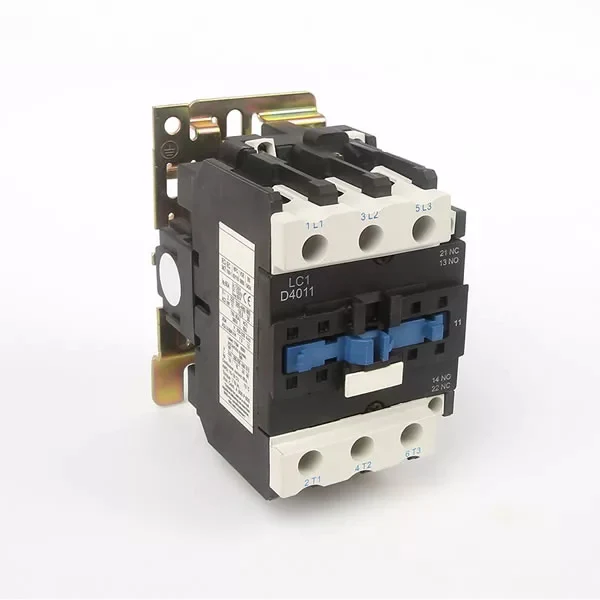

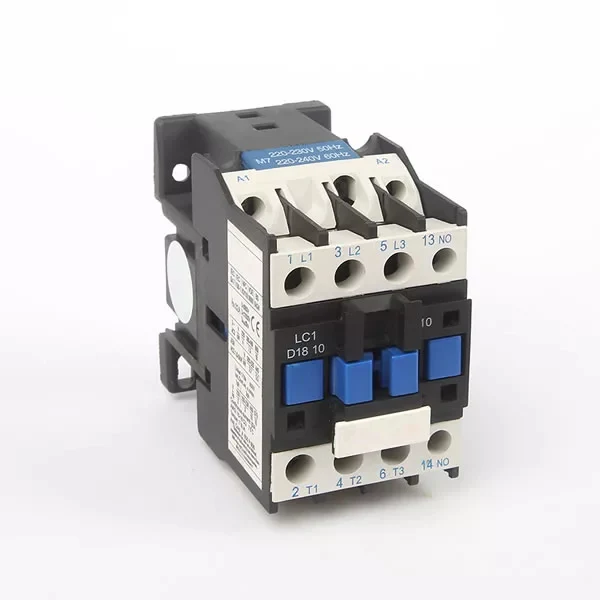

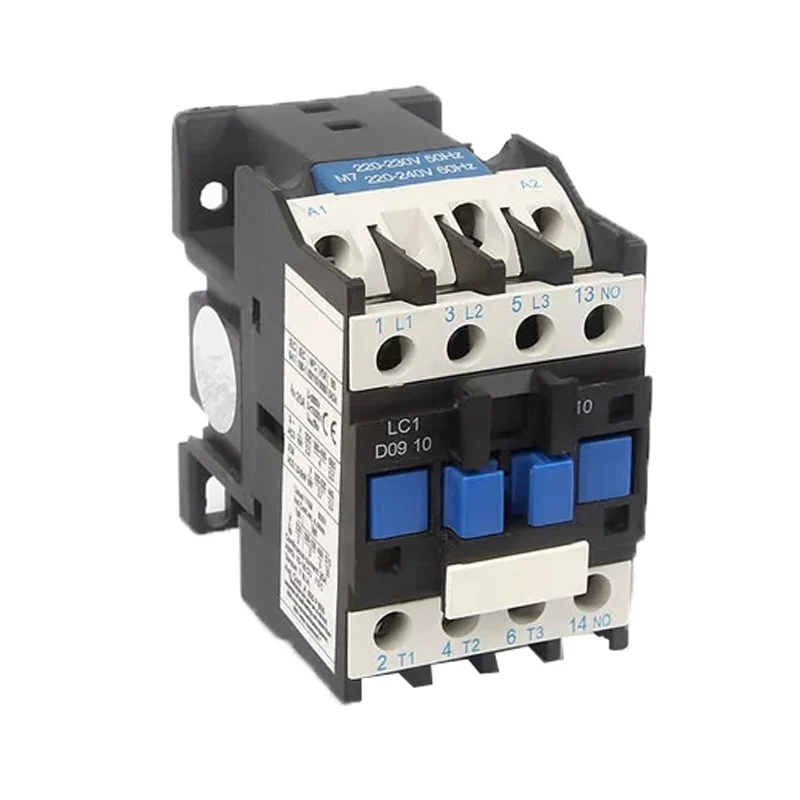

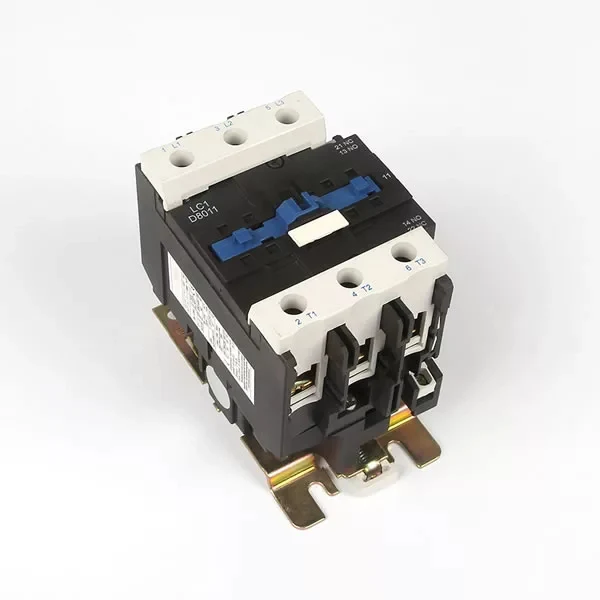

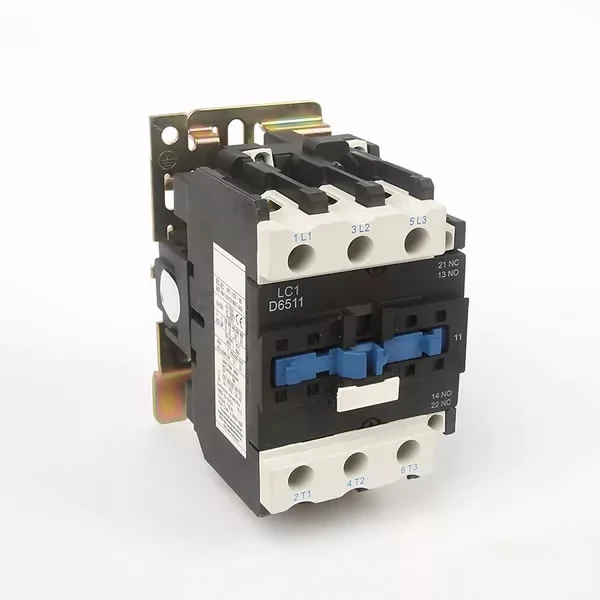

Контактор CJX2

Сфера застосування

Контактор CJX2 (LC1) (контактор змінного/постійного струму, далі – контактор), в основному використовується для ланцюга змінного струму 50 Гц (або 60 Гц), напруга до 660 В, номінальний робочий струм до 95 А в категорії використання AC-3. , 400 В (380 В), для схеми дистанційного ввімкнення та вимкнення, частого запуску та керування двигуном змінного струму, а також у поєднанні з відповідним тепловим реле для формування електромагнітного пускача, щоб захистити схему від перевантаження.

Контактор CJX2 (LC1) (контактор змінного/постійного струму) відповідає стандартам IEC60947-4-1, GB14048.4.

Модель і значення

Деякі поширені моделі: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 C JX2-8011 CJX2-9511

Нормальні умови експлуатації та умови монтажу

1. Температура навколишнього повітря: -5 ℃ ~ +40 ℃, середня температура не перевищує +35 ℃ протягом 24 годин.

2. Висота: не більше 2000м.

3. Атмосферні умови: максимальна температура +40℃, відносна вологість повітря не більше 50%; при нижчих температурах можна дозволити вищу відносну вологість, наприклад, +20 ℃ до 90%, слід вжити спеціальних заходів щодо конденсації, яка періодично утворюється через зміни температури.

4. Рівень забруднення: 3.

5. Категорія встановлення: Ⅲ.

6. Умови монтажу: Нахил монтажної поверхні та вертикальної площини не більше ±5°.

7. Ударна вібрація: виріб слід установлювати та використовувати в місці без значних трясок, ударів і вібрації.

8. Спосіб встановлення: за винятком гвинтового встановлення, але також встановлення на стандартну рейку для карток 35 мм. Операція змінного струму 40-95 може бути встановлена ​​на 35-мм або 75-мм рейку для карток.

Основні параметри та технічні характеристики

1. Контактор змінного струму JCX2 основних параметрів і технічних показників (див. табл. 1).

2. Крива електричного ресурсу

3. Номінальна напруга живлення котушки Us і код (див. Таблицю 2)

Конструктивні особливості

1. Контактор захисного типу, структура дії для прямої дії, контакт для подвійної точки розриву, з невеликим розміром, легкою вагою, низьким енергоспоживанням, тривалим терміном служби, безпечним і надійним;

2. Контактор змінного/постійного струму може складатися з механічного реверсивного блокувального магнітного пускача, зіркоподібного декомпресійного пускача, також може складатися з різноманітних похідних продуктів із допоміжною контактною групою, головкою затримки повітря тощо відповідно до користувачів.

3. Він може використовувати монтаж блоків для додавання допоміжної контактної групи, головки повітряної затримки (діапазон затримки показано в таблиці 4), теплових реле та інших аксесуарів, об’єднаних у різноманітні похідні продукти (див. таблицю 3).

4. Обмежувач перенапруги серії SR2 із значною функцією придушення перенапруги, який використовується з контактом серії CJX2, може ефективно захистити контактор, щоб продовжити термін служби. І може уникнути перешкод від імпульсу перенапруги для ПК та іншої відповідної електронної системи керування.

SR2-A для контактора змінного/постійного струму серії CJX2 09A ~ 32A, конкретні характеристики:

SR2-A 24 В~48 В змінного струму, постійного струму

SR2-A 100 В~250 В змінного струму, постійного струму

SR2-A 380В~440В змінного струму, постійного струму

5. Контактор змінного/постійного струму має невеликий розмір, легку вагу, низьке енергоспоживання, тривалий термін служби, безпечний і надійний тощо.

6. Корпус контактора змінного/постійного струму має пару нормально відкритих або нормально замкнутих допоміжних контактів у 32A та нижче, пару нормально відкритих та нормально замкнутих допоміжних контактів у 40A та вище. Крім того, він може додати групу допоміжних контактів F4 (дві або чотири групи) або головку затримки повітря зверху, додати NCF1-11C з обох боків, їх комбінації (див. Таблицю 4 і Таблицю 5).

7. За винятком гвинтової установки, контактор також може використовувати увігнуту стандартну рейку 35 мм (CJX2-09 ~ 95) і 75 мм (CJX2-40 ~ 95).

Модель	Діапазон затримки	Кількість контактів затримки	Діаграма	Таблиця 4
F5-T0	0,1 с ~ 3 с	НІ+НЗ
F5-T2	0,1 с ~ 30 с
F5-T4	10-180 с
F5-D0	0,1 с ~ 3 с
F5-D2	0,1 с ~ 30 с
F5-D4	10-180 с

Модель допоміжної контактної групи	Кількість контактів		Діаграма
	Кількість контактів нормально відкритий (НІ)	Кількість контактів нормально закритий (NC)
F4-20	2	0
F4-11	1	1
F4-02	0	2
Ф4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Монтаж і обслуговування

1. Перед встановленням перевірте відповідні технічні дані.

2. Встановлення, його слід встановлювати відповідно до встановлених умов, відповідно до візуальних звичок людей.

3. Контактор змінного/постійного струму з металевою монтажною пластиною має належним чином заземлитися.

4. Гвинти клем повинні бути затягнуті, після перевірки правильності проводки, у випадку зарядженого головного контакту, по-перше, він кілька разів увімкне та вимкне живлення котушки, після того, як тестова дія буде надійною, її можна поставити у користування.

5. Якщо під час використання є ненормальний шум, це може бути бруд на поверхні основного стовпа, будь ласка, протріть поверхню.

6. Під час використання слід регулярно перевіряти компоненти продукту, не вимагаючи рухомих частин варення, кріплення без ослаблення, якщо будь-які частини пошкоджені, слід замінити.

Використовуйте спосіб підключення

1. Трифазний контактор зазвичай має вісім точок, три входи, три виходи та дві контрольні точки. Вихід і вхід відповідають, це легко побачити. Якщо ви хочете додати самоблокування, то вам потрібно підключити лінію від клеми виходу до контрольної точки.

2. Перш за все, слід знати принцип AC/DC контактора. Він додає до котушки зовнішнє джерело живлення для створення електромагнітних полів. Увімкнення та втягування, контактні точки відключаються після відключення живлення. Знаючи принцип, вам слід визначити контакти джерела живлення додаткових джерел живлення, які є двома контактами котушки, як правило, у нижній частині контактора та з кожного боку. Інші входи та виходи, як правило, знаходяться у верхній частині, дивіться, щоб знати. Також зверніть увагу на напругу додаткових блоків живлення (220В або 380В), які зазвичай маркуються. Також зауважте, що точка контакту є нормально закритою або нормально відкритою. Якщо є самоблокування, просто приведіть лінії за оригінальним принципом.

Коли котушка знаходиться під напругою, статичне ядро ​​виробляє електромагнітну силу, щоб втягнути рухоме ядро, оскільки контактна система пов’язана з рухомим ядром, тому рухоме ядро ​​керує трьома рухомими контактами, що працюють одночасно, контакт замикається, що з’єднується живлення. Коли живлення котушки вимикається, всмоктування зникає, рухома частина з’єднання сердечника відокремлюється силою реакції пружини, так що головний контакт від’єднується, відключається живлення.

Габаритні та монтажні розміри

Контур виробу та розміри встановлення (див. Малюнок 1, Малюнок 2 і Таблицю 6).

Розмір: мм
