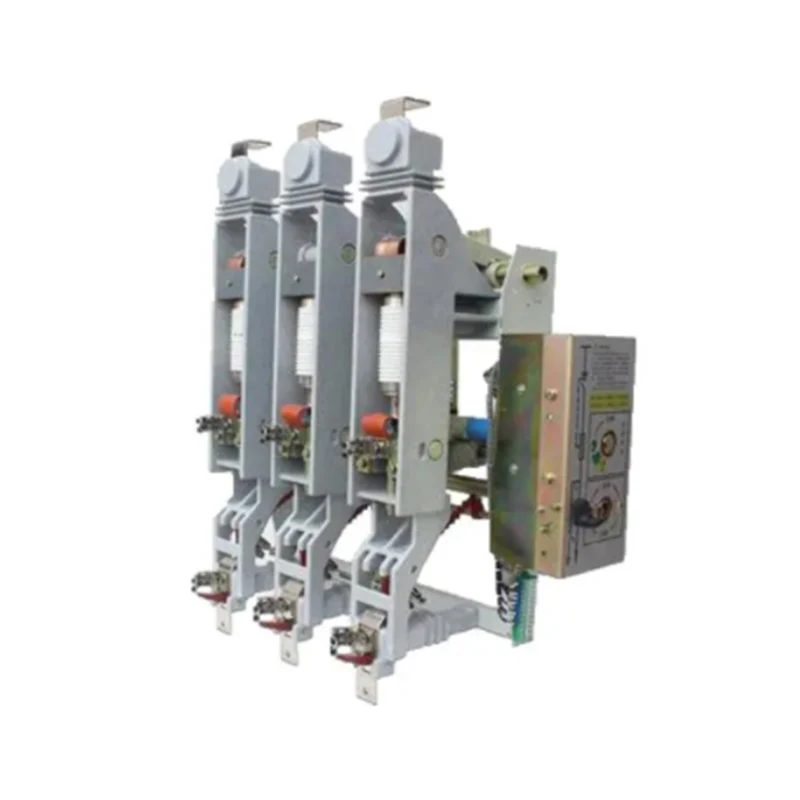

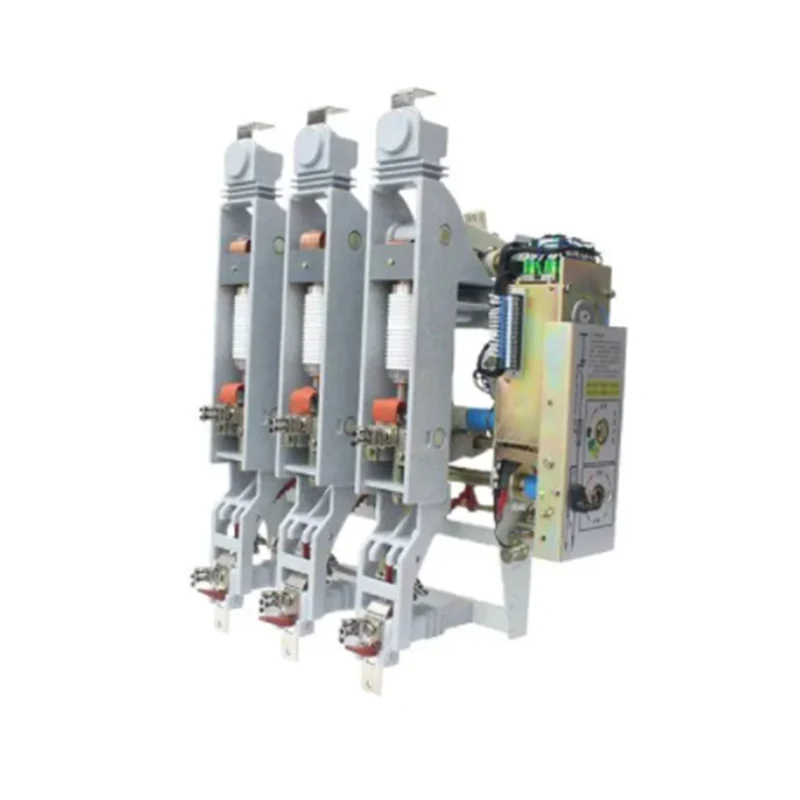

FZRN61 Вимикач навантаження з роз'єднувачем і вимикачем заземлення

Внутрішній високовольтний мініатюрний вакуумний вимикач навантаження

• 3 фази

• 3 робоче положення

• інтегровані

• з роз’єднувачем і заземлювачем

• праворуч/ліворуч, доступна установка догори дном

Огляд вимикача навантаження FZRN61 з роз’єднувачем і вимикачем заземлення

• FZN61-12DG/630-20 і FZN61-12DG/1250-25 високовольтні мініатюрні вакуумні вимикачі навантаження є трифазним вимикачем високої напруги з номінальною напругою 12 кВ і номінальною частотою 50 Гц, які використовуються для перемикання струмів навантаження , струм замкнутого контуру, зарядний струм трансформатора холостого ходу та кабелю, а також струм короткого замикання. Трипозиційний мініатюрний вакуумний вимикач навантаження, оснащений роз’єднувачем у верхній частині та вимикачем заземлення знизу, може витримувати струм короткого замикання.

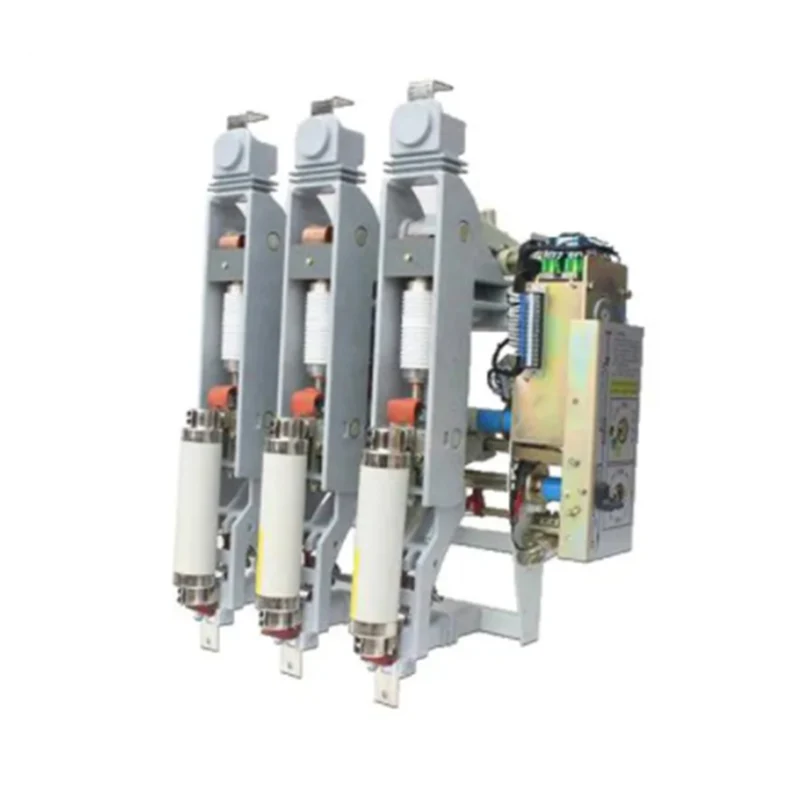

• FZRN61-12DG/200-31.5 Комбінований блок високовольтного мініатюрного вакуумного вимикача навантаження та запобіжника — це вимикач високої напруги для внутрішнього використання, який поєднує в собі мініатюрний вимикач навантаження FZRN61-12DG і високовольтний струмообмежувач SLAJ-12 (XRNT-10). запобіжник. Він може розірвати будь-який струм аж до струму короткого замикання; вимикач навантаження розриває робочий струм, запобіжник розриває струм, а з'єднання розриває будь-який струм між робочим струмом і повним струмом короткого замикання. У той же час запобіжник своїм ударом розмикає вимикач навантаження.

Тип Опис вимикача навантаження FZRN61 з роз’єднувачем і вимикачем заземлення

Умови використання

• Температура навколишнього повітря: -30℃~+40℃;

• Висота: ≤1000м; вище 3000 м можна налаштувати;

• Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%;

• Інтенсивність землетрусу: ≤8 градусів;

• Місця без небезпеки пожежі та вибуху, хімічної корозії та сильної вібрації;

• Ступінь забруднення: II.

Технічні параметри та продуктивність

Креслення аналізу складання продукту

1. верхній вихід 2. роз’єднувальний вимикач 3. ізоляційна основа 4. гнучке з’єднання 5. верхній тримач запобіжника 6. запобіжник 7. нижній тримач запобіжника 8. спрацьовувальна пластина 9. нижній вихід 10. металева рама 11. вакуумний переривник 12. пружинний механізм 13 .панель керування 14. вимикач заземлення

Введення в структуру продукту

• Вакуумний вимикач навантаження є модульним виробом; структура рами: компактна конструкція, інтегрований вимикач, вакуумний вимикач навантаження, запобіжник, вимикач заземлення в цілому високоефективні електротехнічні вироби високої напруги.

• Невеликий розмір: ширина у відкритому та закритому стані: ширина вакуумного вимикача навантаження ≤299 мм.

• Високі параметри: номінальний струм вакуумного вимикача навантаження до 1250А; номінальний струм комбінованого блоку перемикач-запобіжник становить до 200 А, що може захистити трансформатор потужністю 2000 кВА.

• Вимикач вхідної лінії з’єднаний із вимикачем заземлення. Після розмикання вимикача заземлення вимикач вхідної лінії буде закритий так само.

• Поворотний вимикач з видимим розломом після відкриття.

• Існує механічне блокування між вакуумним вимикачем вимикача навантаження та вимикачем (заземлення) для запобігання неправильній роботі. Переконайтеся, що вимикач вакуумного навантаження можна замкнути після того, як вимикач замкнеться; вимикач можна розімкнути лише після розмикання вакуумного вимикача навантаження.

• Вимикач навантаження може бути оснащений електричним механізмом керування, який є електричним та ручним, може здійснювати дистанційне керування.

• Додатковий допоміжний вимикач, шунт і розчіплювач максимального струму.

• Ручне керування не впливає на швидкість відкриття та закриття вакуумного вимикача навантаження.

• Механізм захисту від несправностей відповідає вимогам «п'яти запобігань» повного комплекту високовольтного обладнання.
