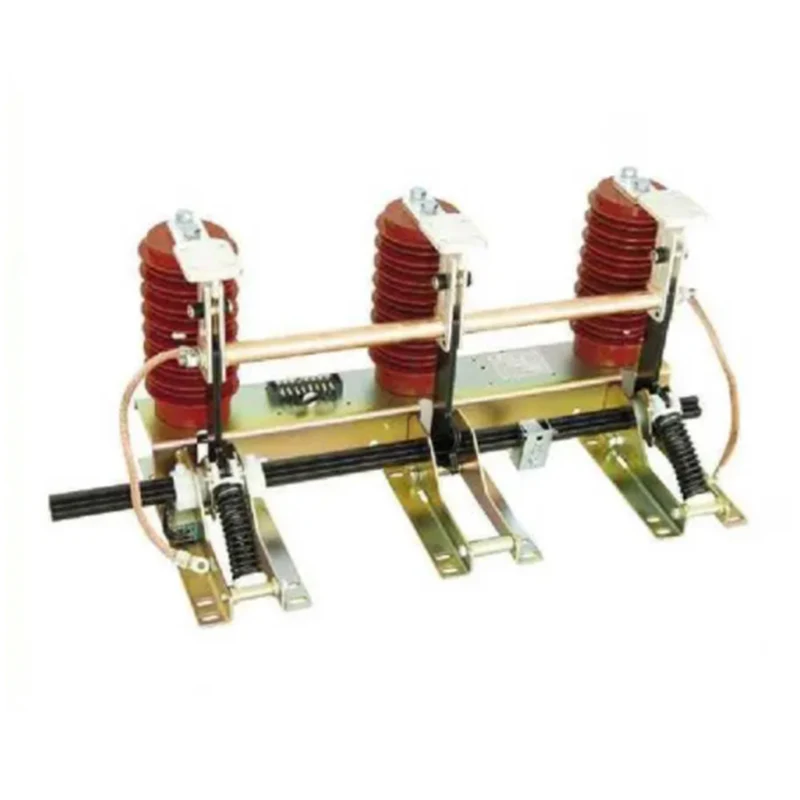

Заземлювач серії JN15-24

XUCKY Electric є великомасштабним виробником і постачальником Earth Switch у Китаї. Протягом багатьох років ми спеціалізуємося на модульному електричному кінцевому обладнанні. Заземлювач серії JN15-24 є новою конструкцією та покращеним типом JNl5 розміру установки без будь-яких змін, що підходить для системи електроенергії з 20-24KVJhre-phase, AC 50(60)Hz, підтримується з різними видами розподільних пристроїв високої напруги та як захист від заземлення. Він відповідає стандартам GB1985-2004 і IEC129.

Надіслати запит

Опис продукту

Визначення продукту заземлювача серії JN15-24

Jn17-12,40 Combined Grounding Switch

Креслення установки і схема розташування отворів

Jn17-12,40 Combined Grounding Switch

Схема розташування отвору

Jn17-12,40 Combined Grounding Switch

Модель продукту	E	F	G	H	D	C
JN15-24/31,5-210	210	75	160	655	516
JN15-24/31,5-22O	220	75	160	735	536
JN15-24/31,5-23O	230	75	160	810	556	96
JN15-24/31,5-25O	250	75	160	810	596	96
JN15-24/31.5-275	275	75	185	810	646	96

Представлення заземлювача серії JN15-24

Внутрішній заземлювач JN15-24 є новою конструкцією та вдосконаленим у порівнянні з типом Jnl5jрозмір установки без будь-яких змінLпідходить для системи електропостачання з 20-24KVJтрифазним, змінним струмом 50(60)Гц, підтримується різними видами розподільних пристроїв високої напруги та як захист від заземлення . Він відповідає стандартам GB1985-2004 і IEC129.

Робочий стан

1. Температура навколишнього середовища: -10X ~ +40°C;

2.Висота: W 1000м

3. Відносна вологість: середньоденна відносна вологість w 95%;

Середня відносна вологість за місяць w 90°

4.Інтенсивність землетрусу: w 8degree;

5. Клас забруднення: II

В основному технічні параметри заземлювача серії JN15-24

	Пункт	одиниця	Дані
	Номінальна напруга	КВ	24
	Номінальний короткочасний струм (термостабільність)	THE	31.5
	Номінальний час витримки короткого замикання	S	4
	Номінальний струм короткого замикання	THE	80
	Номінальний піковий струм (динамічна стабільність)	THE	80
Номінальний рівень ізоляції	Номінальна короткочасна напруга промислової частоти	КВ	65
Номінальний рівень ізоляції	Номінальна напруга грозового імпульсу	КВ	95
	Механізм життя	час	2000
