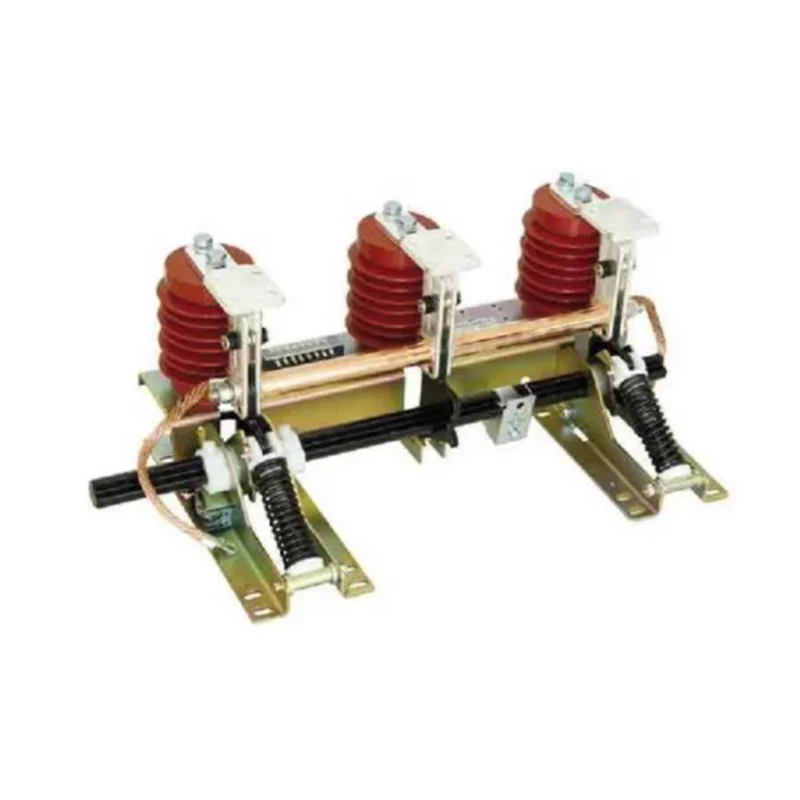

JN15-12 Внутрішній заземлювач

XUCKY Electric є великомасштабним виробником і постачальником вимикачів заземлення в Китаї. Протягом багатьох років ми спеціалізуємося на модульному електричному кінцевому обладнанні. Наші продукти мають гарну цінову перевагу та охоплюють більшість ринків Південної Америки, Близького Сходу, Африки та Південно-Східної Азії. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї. Внутрішній заземлювач JN15-12 є новою конструкцією, яка вдосконалена на основі типу ESI, підходить для системи електроенергії з 3-I2KV, трифазною підтримкою змінного струму 50I60IHz з різними видами розподільних пристроїв високої напруги та як захист від заземлення. Він відповідає стандартам GB1985-2004 і IEC129.

Надіслати запит

Опис продукту

Визначення продукту для внутрішнього заземлювача JN15-12

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

вступ

Внутрішній заземлювач JN15-12 є новою конструкцією, яка вдосконалена на основі типу ESI, підходить для системи електроенергії з 3-I2KV, трифазною підтримкою змінного струму 50I60IHz з різними видами розподільних пристроїв високої напруги та як захист від заземлення. Він відповідає стандартам GB1985-2004 і IEC129.

Робочий стан

1. Температура навколишнього середовища: -10°C -+40°C

2. Висота: 1000 м (висота датчика: 140 мм)

3. Відносна вологість: Середня відносна вологість за день w 95% Середня відносна вологість за місяць w <90%

4. Інтенсивність землетрусу: w 8град

5. Ступінь забруднення: II

В основному технічні параметри внутрішнього заземлювача JN15-12

	Пункт	одиниця	Дані
	Номінальна напруга	КВ	12
	Номінальний короткочасний струм (термостабільність)	THE	31.5
	Номінальний час витримки короткого замикання	S	4
	Номінальний струм короткого замикання	THE	80
	Номінальний піковий струм (динамічна стабільність)	THE	80
Номінальний рівень ізоляції	Номінальна короткочасна напруга промислової частоти	КВ	42
Номінальний рівень ізоляції	Номінальна напруга грозового імпульсу	КВ	75
	Життя машин	час	2000

◎ Заземлювач JN15-12/31.5 (ES-10/31.5) Контур і монтажні розміри

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Мідна клемна колодка

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Схема розташування отвору

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Специфікація	E	F	G	H	D	C
JN15-12/31.5-165	165	75	160	565	426
JN15-12/31,5-18O	180	75	160	595	456
JN15-12/31.5 – 200	200	75	160	635	496
JN15-12/31.5—21O	210	75	160	655	516
JN15-12/31.5-220	220	75	160	675	536
JN15 12/31.5 230	230	75	160	695	556	96
JN15-12/31,5-250	250	75	160	735	596	96
JN15-12/31.5-275	275	75	185	810	646	96

Примітки до замовлення вказують специфікацію виробу, центральну відстань між полюсами, якщо електричний пристрій відображення (тип чи потрібний мені дисплей чи ні. Будь ласка, зверніть увагу на довжину м’якого зв’язку під час замовлення (звичайна L=250 мм).

Будь ласка, проконсультуйтеся з нами, якщо у вас є якісь особливі запити.
