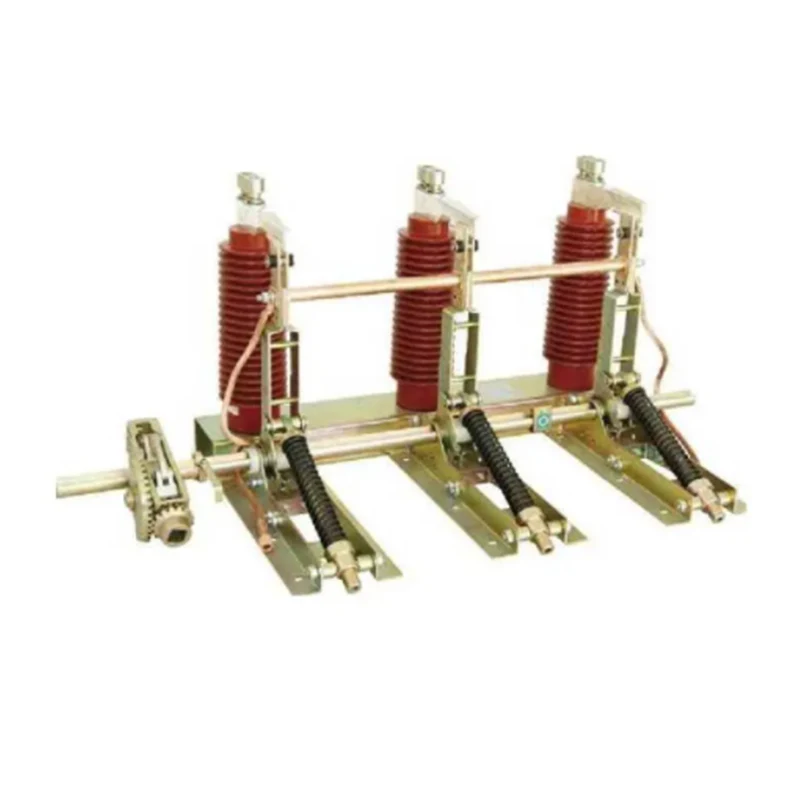

Заземлювач високої напруги серії JN22-40.5
  • Заземлювач високої напруги серії JN22-40.5Заземлювач високої напруги серії JN22-40.5

Заземлювач високої напруги серії JN22-40.5

Високовольтний заземлювач серії JN22-40.5 - це продукт передового рівня з високими технологічними параметрами. Після всебічної оцінки він відповідає GB1985 AC HV роз’єднувач і заземлювач, застосовується до системи живлення 40,5 кВ і змінного струму 50 Гц. Може використовуватися з KYN61-40.5 та іншими типами розподільних пристроїв високої напруги, також відіграє захисну роль при капітальному ремонті високовольтного електричного обладнання.

Визначення продукту заземлювача високої напруги серії JN22-40.5

Jn22-40.5,31.5 Series High Voltage Earthing Switch


вступ

Високовольтний заземлювач серії JN22-40.5 досліджено та розроблено науково-дослідною організацією XI'AN HV Electric, має вдосконалений дизайн та стабільну продуктивність, просту конструкцію, просте регулювання торця монтажу, придатне для системи електроенергії з 40,5 кВ, трифазним, змінним струмом 50 Гц . Підтримка з KYND-40.5 та іншими різними видами розподільних пристроїв високої напруги та як захист від заземлення. II відповідає стандарту GB 1985-2004 і IEC129.


Робочий стан високовольтного заземлювача серії JN22-40.5

1. Висота: ш 1000м

2. Температура навколишнього середовища: -10°C ~+407 丁

3. Інтенсивність землетрусу: w 8град

4. Застосовується в місці без корозійного, горючого газу та води


В основному технічні параметри

Пункт

одиниця

даних


Номінальна напруга

КВ

30


Максимальна напруга

КВ

40.5


Номінальний короткочасний струм (термостабільність)

THE

31.5


Номінальний час витримки короткого замикання

S

4


Номінальний струм короткого замикання

THE

80


Номінальний піковий струм (динамічна стабільність)

THE

80

Номінальний рівень ізоляції

Витримувана напруга основної частоти живлення

КВ

95

Витримувана напруга грозового імпульсу

185


Центральна відстань між полюсами

час

300;350;400


Контур і монтажний розмір

Jn22-40.5,31.5 Series High Voltage Earthing Switch


Шафа задом наперед

Jn22-40.5,31.5 Series High Voltage Earthing Switch


B

H

280

750

300

790

350

890

400

990


Примітки до замовлення

1. Обґрунтуйте специфікацію продукту, номінальний струм стабільності напруги, центральну відстань між полюсами.

2. Якщо потрібен вал, будь ласка, вкажіть правий або лівий робочий механізм відповідно до робочого положення, показаного на малюнку вище.

3. Якщо потрібні датчики з електричним дисплеєм, будь ласка, вкажіть тип NO..

4. Будь ласка, проконсультуйтеся з нами, якщо є особливі запити.
