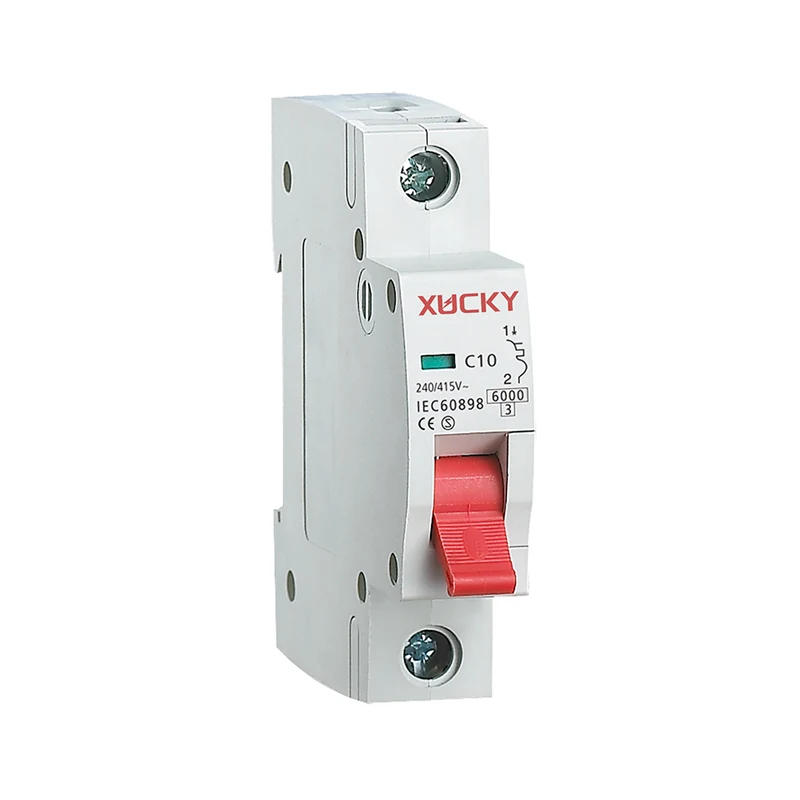

Мініатюрний автоматичний вимикач серії New Era

Високоякісний мініатюрний автоматичний вимикач серії New Era від китайських постачальників, XUCKY Electric спеціалізується на модульному електричному кінцевому обладнанні протягом багатьох років. Наші продукти мають гарну цінову перевагу та охоплюють більшість ринків Південної Америки, Близького Сходу, Африки та Південно-Східної Азії. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Надіслати запит

Опис продукту

Мініатюрні автоматичні вимикачі нової ери серії підтримки індивідуального масового виробництва рекомендовані для використання в електричних розподільних панелях житлових і громадських будівель.

вступ

New era призначені для захисту розподільних і групових систем, що мають різне навантаження:

- електроприлади, освітлення – V характерні вимикачі;

- приводи з помірними пусковими струмами (компресор, вентиляторна група) - С характерні перемикачі;

- приводи з великими пусковими струмами (підйомні механізми, насоси) - Д характерні перемикачі;

Автоматичні вимикачі ВА47-29 рекомендовані для використання в електрощитах житлових і громадських будівель.

Переваги

· Два види захисту від короткого замикання.

· Широкий діапазон робочих температур від –40 до +50° С.

· Оновлений більш широкий важіль зачеплення з покращеною контактною зоною.

· Насічки на клемних затискачах забезпечують зниження теплових втрат і підвищення механічної стійкості з'єднання.

Мініатюрний автоматичний вимикач серії New Era
Для захисту загального розподілу електроенергії (IEC/EN 60898-1)
поляків			1P	2P	3P	4P
Електричні характеристики
Функції			захист від короткого замикання, захист від перевантаження, ізоляціяg, контроль
Номінальна частота f Гц			50-60 Гц
Номінальна робоча напруга Ue V AC			230/400	400
Номінальний струм в А			6,10,16,20,25,32,40,50,63
Номінальна ізольована напруга Ui В			500
Імпульсна витримувана напруга Uimp кВ			4
Тип миттєвого відключення	Нова ера		B/C/D
Номінальний Icn короткого замикання (кА)	Нова ера		4.5
Тип випуску			Термомагнітного типу
Термін служби (O~C)	Механічний	Фактична вартість	20000
		Стандартне значення	4000
	Електричний	Фактична вартість	8000
		Стандартне значення	4000
Підключення та монтаж
Ступінь захисту			IP20
Провід мм²			1~35
Робоча температура			-5 ～+40 ℃
Стійкість до вологи та тепла			2 клас
Висота над рівнем моря			≤2000
Відносна вологість			+20℃, ≤90% ;+40℃, ≤50%
Ступінь забруднення			2
Середовище встановлення			Уникайте явних ударів і вібрації
Клас монтажу			Ⅱ клас, 3 клас
Монтаж			Рейка DIN35
Поєднання з аксесуарами
Допоміжний контакт			так
Тривожний контакт			так
Шунтовий розчіпник			так
Розчіплювач мінімальної напруги			так
Допоміжний контакт+контакт сигналізації			так
Розміри (мм) (ШxВxД)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5
