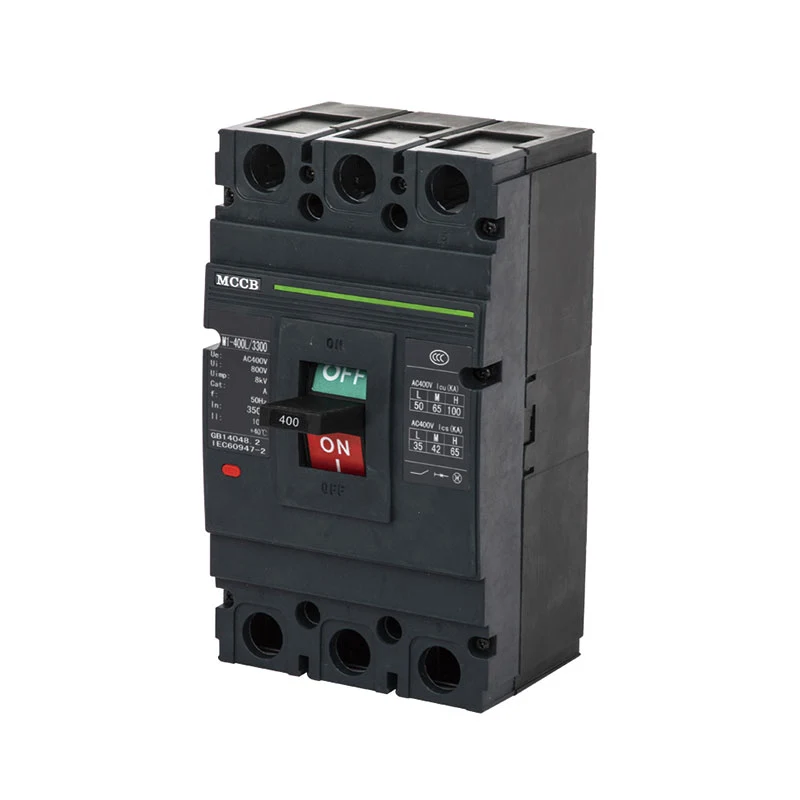

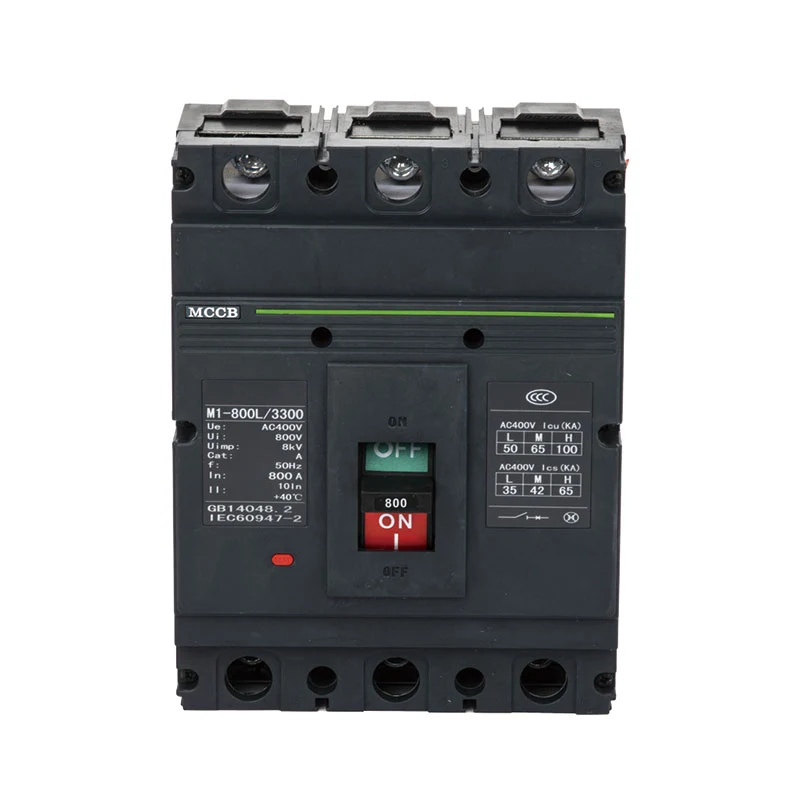

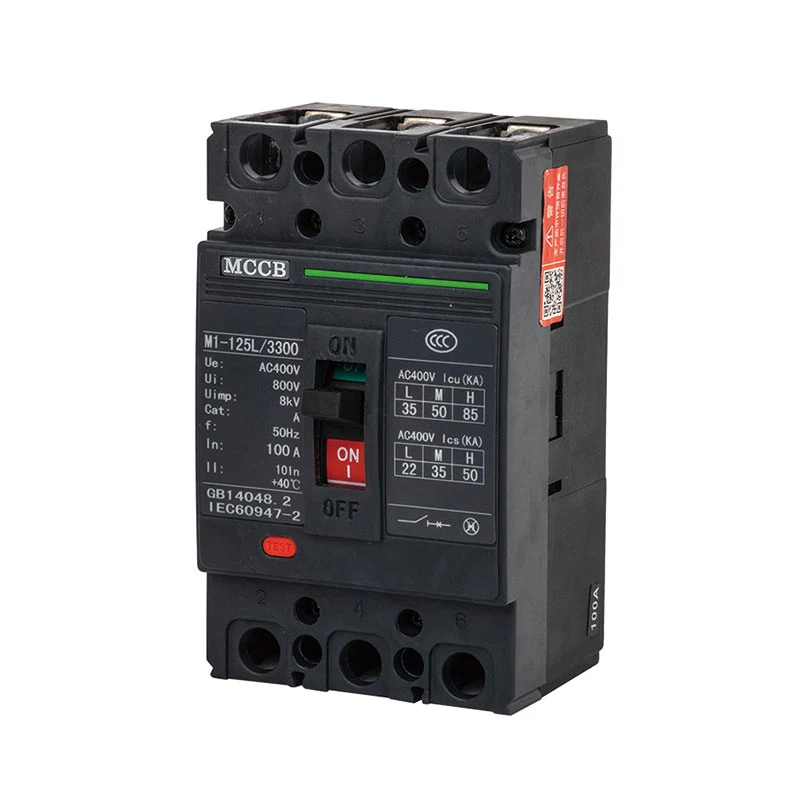

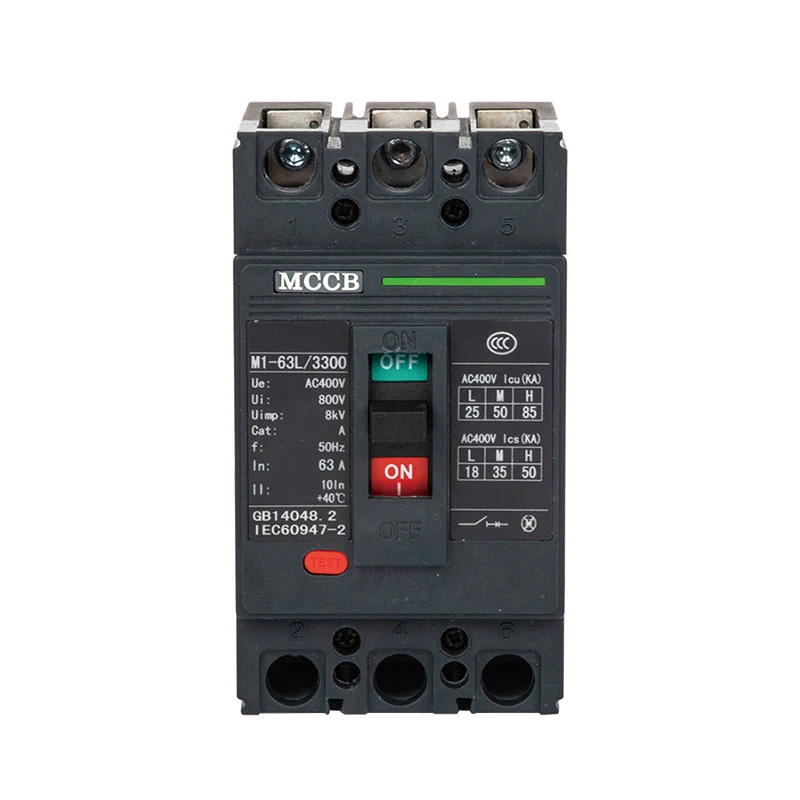

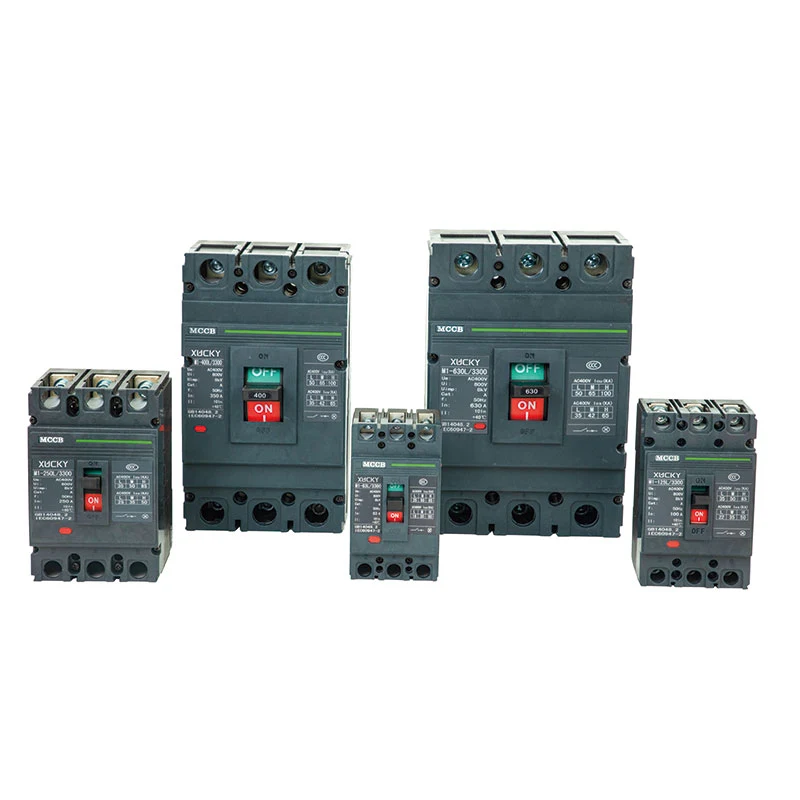

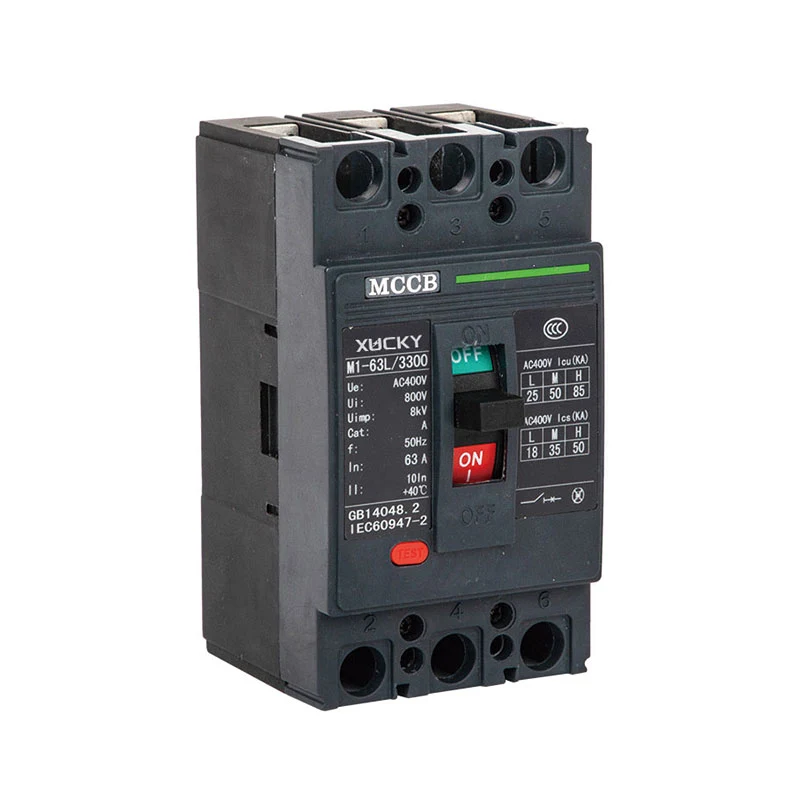

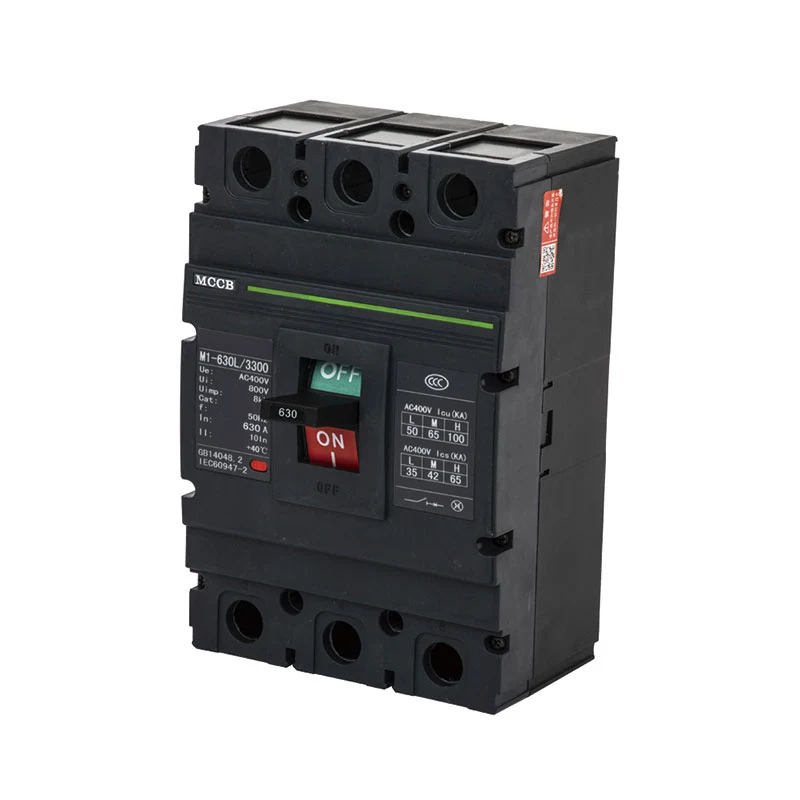

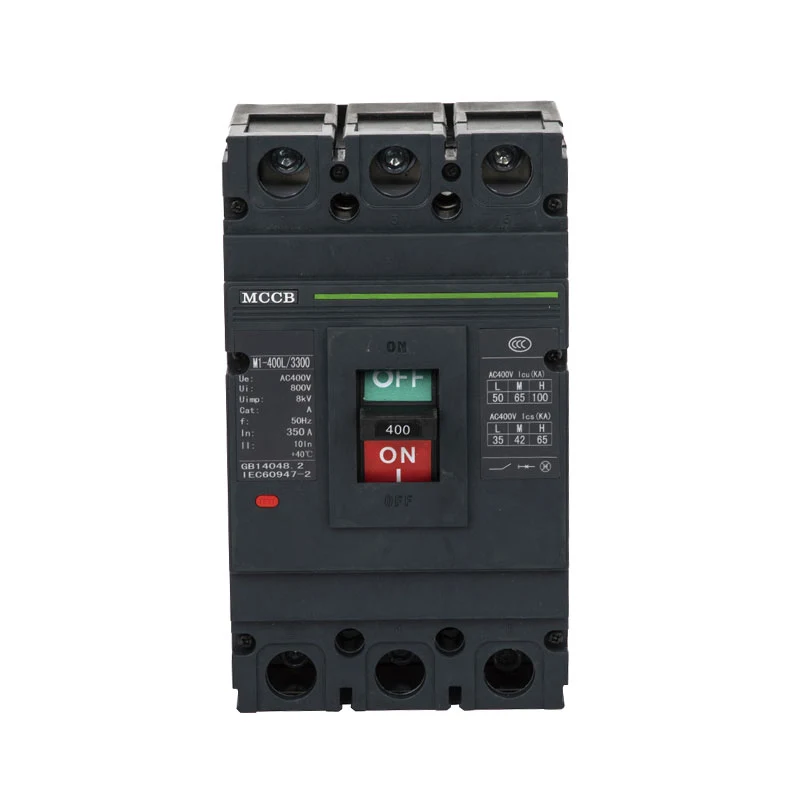

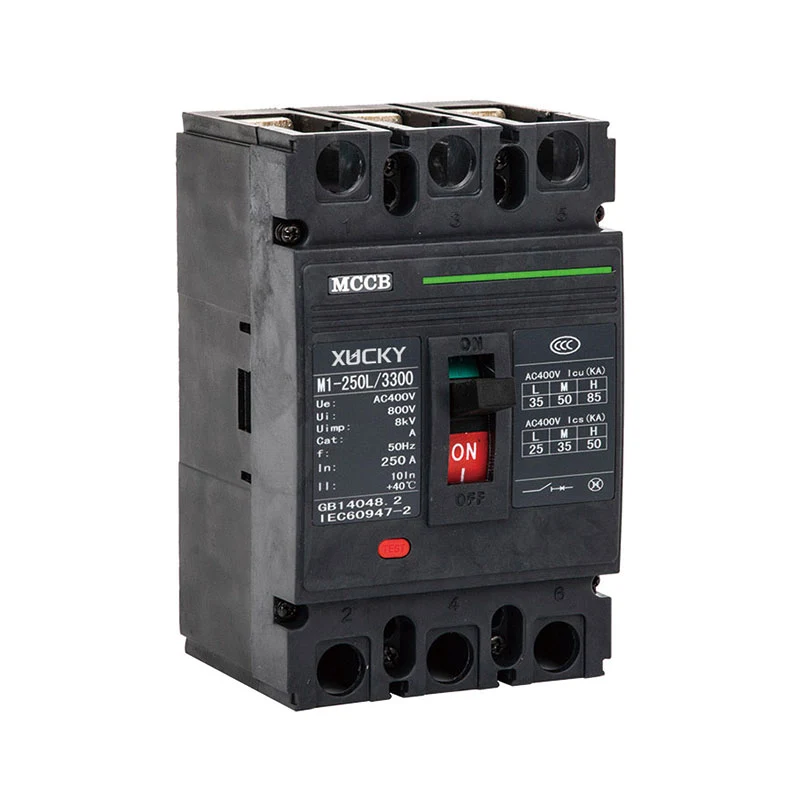

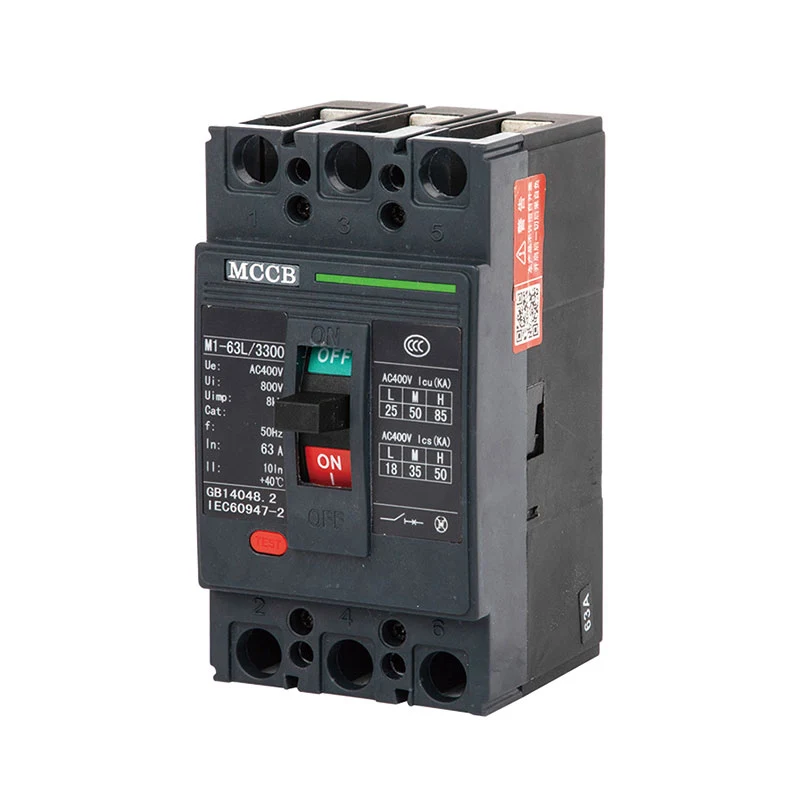

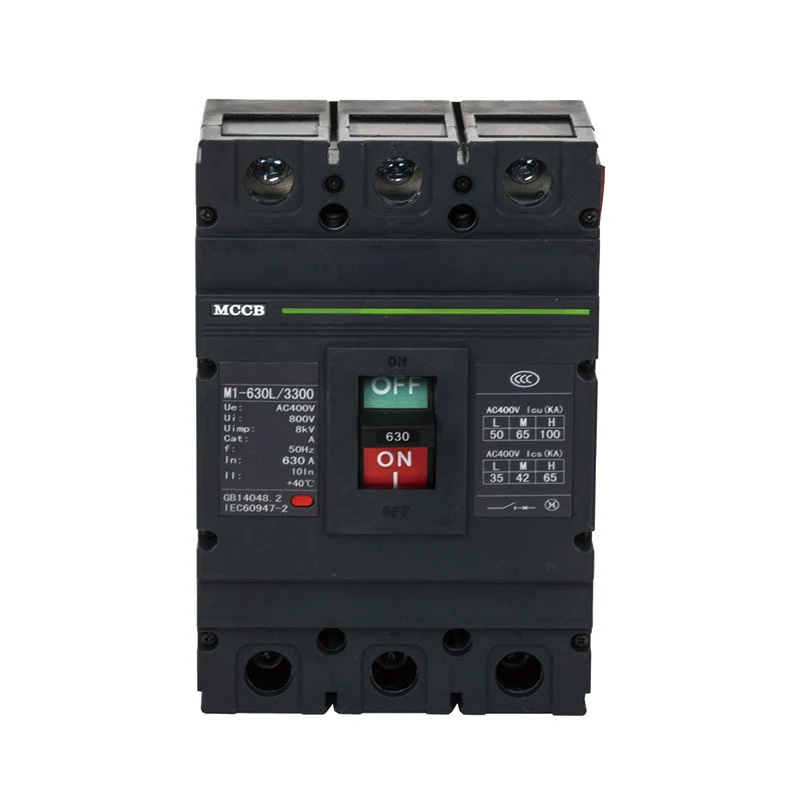

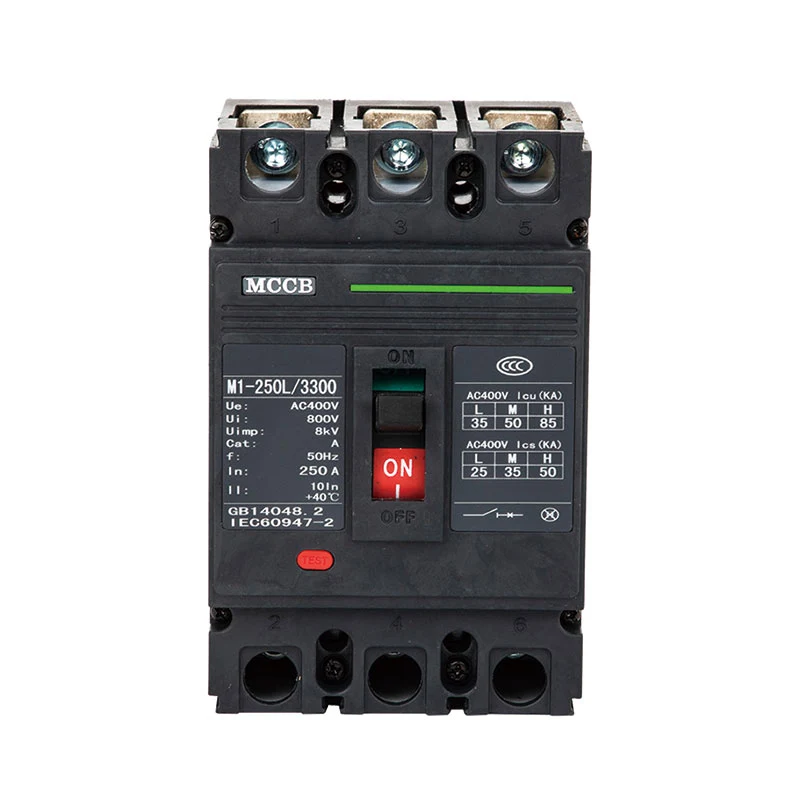

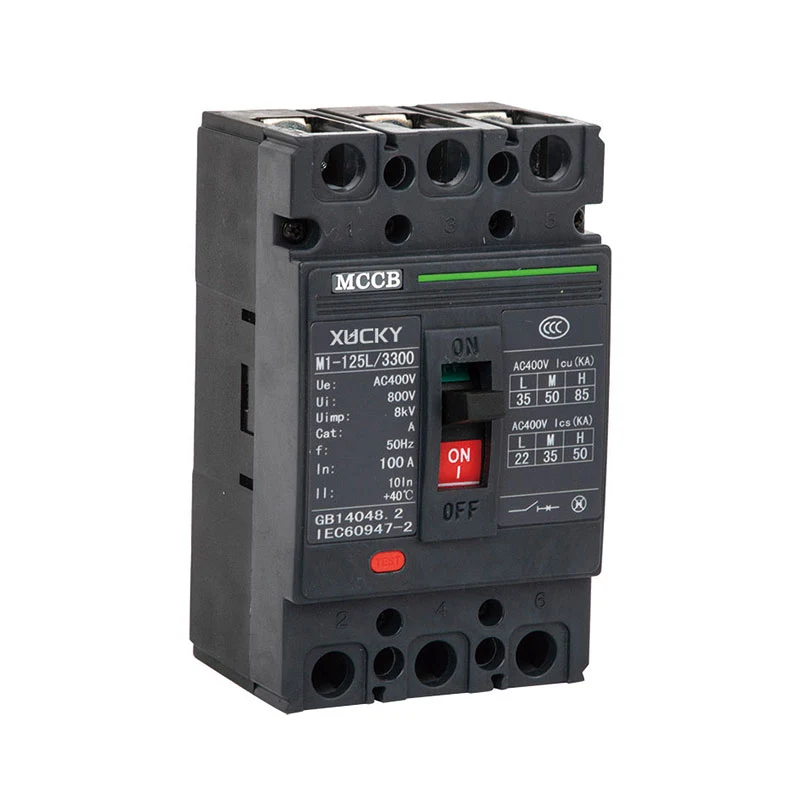

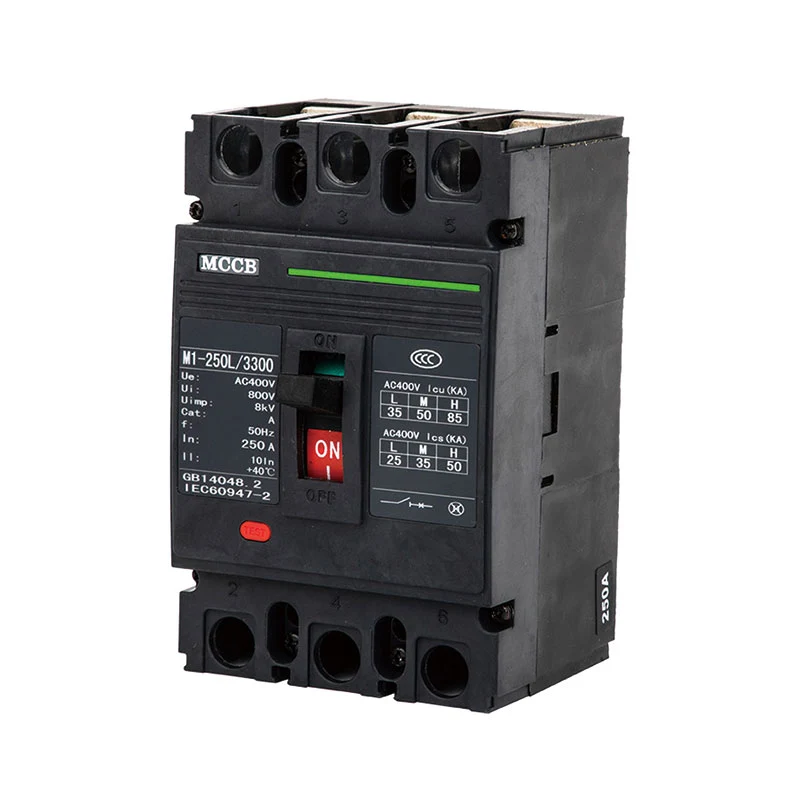

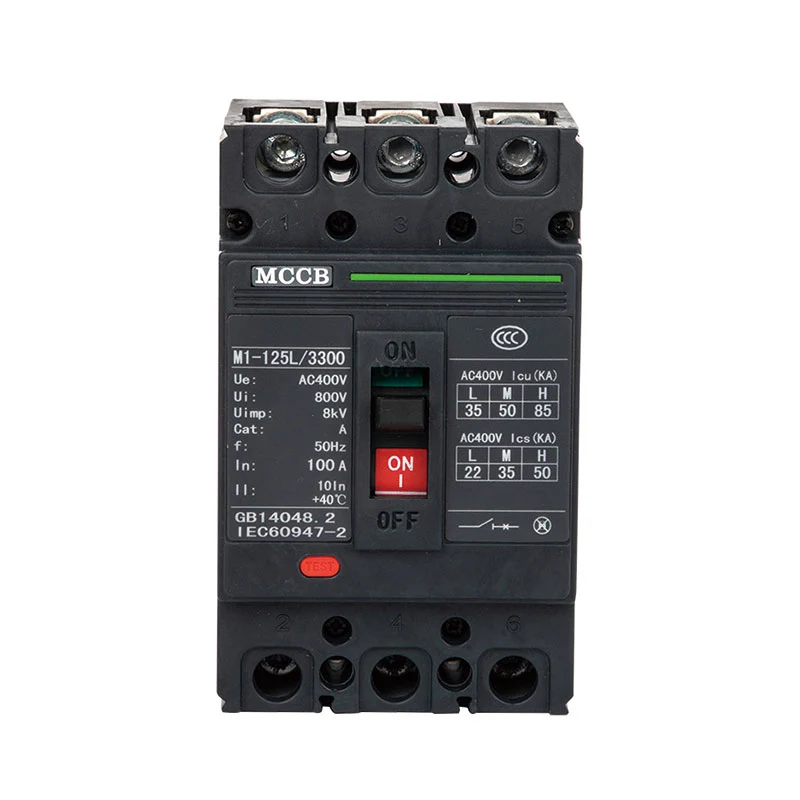

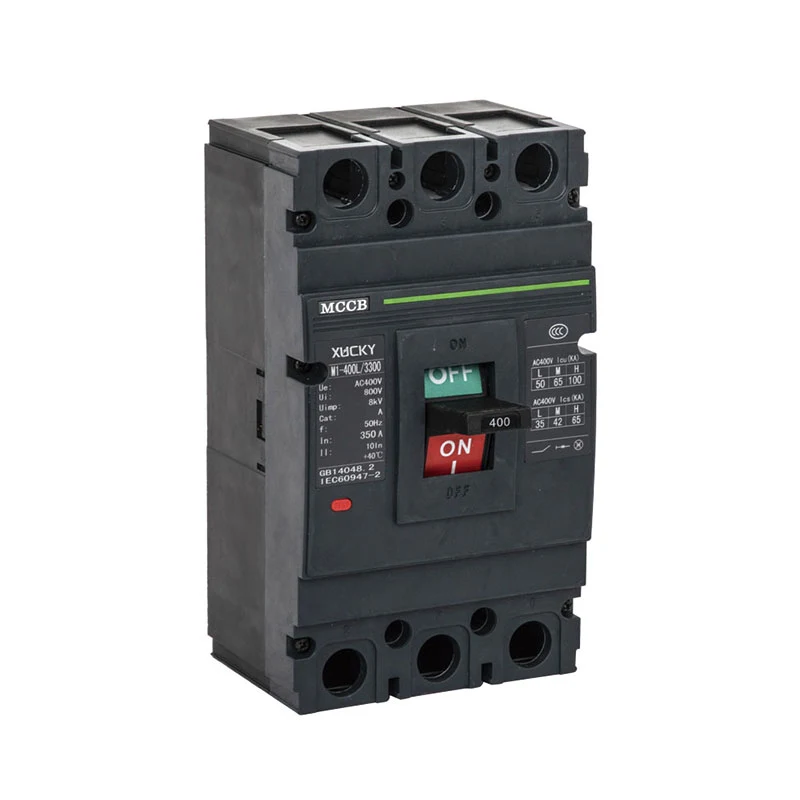

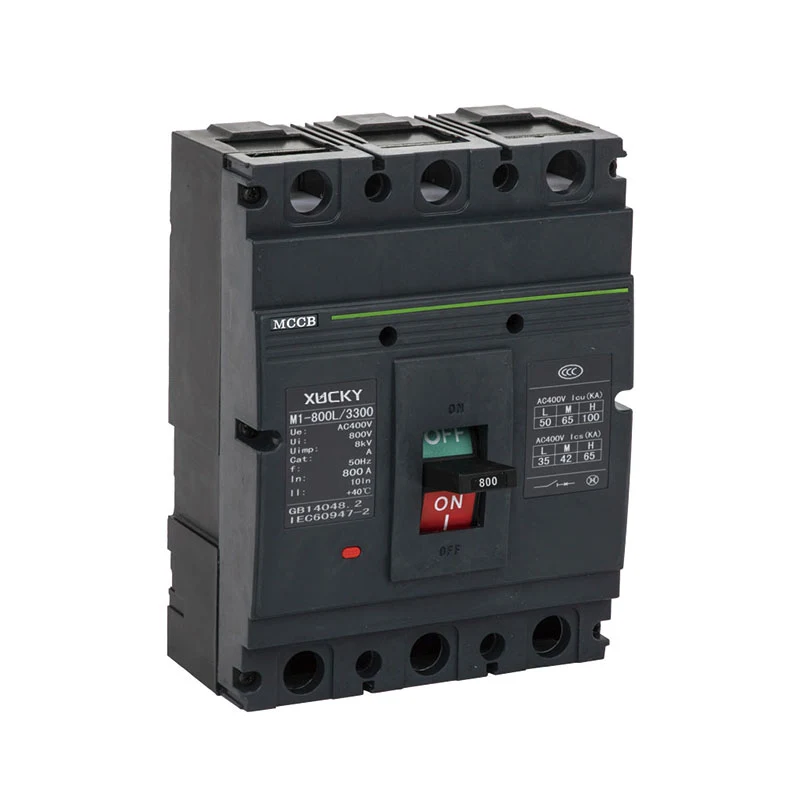

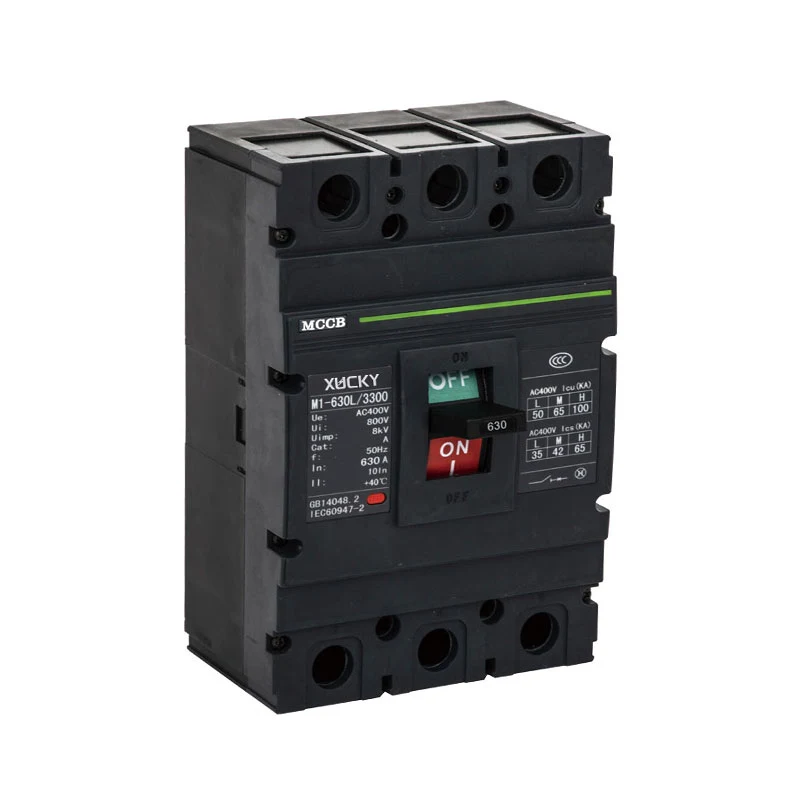

Автоматичний вимикач у литому корпусі M13

Сфера застосування

XUCKY Electric є великим виробником і постачальником автоматичних вимикачів M13 у литому корпусі в Китаї. Протягом багатьох років ми спеціалізуємося на модульному електричному термінальному обладнанні, наші продукти мають гарну цінову перевагу та охоплюють більшість європейських та американських ринків. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Номінальна напруга ізоляції автоматичного вимикача становить 800 В (500 В для M13-63), він підходить для розподільної мережі змінного струму 50 Гц / 60 Гц, номінальна робоча напруга 690 В і номінальний струм 1250 А, для розподілу живлення та захисту ланцюга та живлення обладнання від пошкодження внаслідок перевантаження, короткого замикання, низької напруги та інших несправностей. Також для захисту від нечастого перемикання ланцюгів і рідкісного запуску двигуна та перевантаження, короткого замикання, зниженої напруги.

Автоматичний вимикач M13 може бути встановлений вертикально (вертикально) або горизонтально (поперечно).

M13MCCB підходить для ізоляції та має символ « ».

M13MCCB відповідає стандарту: GB14048.2 «низьковольтне розподільче обладнання та контрольне обладнання, частина 2: автоматичні вимикачі».

Модель і значення

Примітка:

Відповідно до полюсу він класифікує чотири типи:

Тип A: N-полюс без компонентів розчіплювача надструму, і N-полюс був підключений весь час і не взаємодіє з іншими трьома полюсами, щоб увімкнути або вимкнути;

B-тип: N-полюс без компонентів розчіплювача надструму, і N-полюс може діяти з іншими трьома полюсами (N-полюс вмикається перед вимиканням);

Тип C: N-полюс фіксований з компонентами розчіплювача надструму, і N-полюс може діяти з іншими трьома полюсами (N-полюс вмикається перед вимиканням);

D-тип: N-полюс фіксований з компонентами розчіплювача надструму, і N-полюс був підключений весь час, і не взаємодіє з іншими трьома полюсами, щоб увімкнути або вимкнути.

Автоматичний вимикач для розподілу без коду, автоматичний вимикач для захисту двигуна з 2

Немає коду для прямого керування ручкою; P для електричного приводу; Z для поворотної ручки.

Класифікація за номінальним струмом розчіплювача надструму:

M13-63 MCCB має дев'ять: 6,10,16,20,25,32,40,50,63 А;

M13-100 MCCB має дев'ять: 16,20,25,32,40,50,63,80,100 А;

M13-225 MCCB має сім: 100,125,140,160,180,200,225 A;

M13-400 MCCB має п'ять: 225,250,315,350,400 А;

M13-630 MCCB має три: 400,500,630 А;

M13-800 MCCB має три: 630,700,800A;

M13-1250 MCCB має три: 800,1000,1250A.

Примітка: 6A має лише електромагнітний (миттєвий) тип, не рекомендовані характеристики.

За способом підключення: проводка перед платою, проводка на задній частині плати, тип вставки плати.

За схемою розчіплення надструму: термодинамічно-електромагнітного (подвійного) типу, електромагнітного (миттєвого) типу.

Залежно від наряду буває двох видів: з нарядом і без наряду.

У комплект входять внутрішні та зовнішні аксесуари: внутрішні аксесуари мають шунтовий розчіплювач, розчіплювач мінімальної напруги, допоміжний контакт і контакт сигналізації. Зовнішні аксесуари - це механізм керування поворотною ручкою, механічний механізм керування тощо.

За відключаючою здатністю: L-стандартний тип відключення; М-другий тип високого розриву; H-високий тип розриву

Нормальні умови експлуатації

■ Температура навколишнього повітря: -5℃~+40℃, а середня температура за 24 години нижче +35℃.

■ Висота над рівнем моря: висота місця встановлення не перевищує 2000 м.

■ Атмосферні умови: відносна вологість повітря при найвищій температурі +40 ℃ не перевищує 50%; При низькій температурі відносна вологість може бути вище. Максимальна середня відносна вологість становить 90%, тоді як середньомісячна мінімальна температура становить +25 ℃, і враховуйте зміни температури продукту на поверхні гелю.

■ Ступінь забруднення: 3.

Основні технічні параметри

Режим відключення та код аксесуара, відстань спалаху включає горизонтальну та вертикальну установку.

A. 200 означає автоматичний вимикач з електромагнітним розчіплювачем; 300 означає термодинамічний+електромагнітний розчіплювач; і 000 означає автоматичний вимикач без розчіплювача та внутрішнього приладдя.

B. 125, 250, 400, 2-полюсні продукти мають лише 210, 220, 230, 310, 320, 330.

C. Лише M13-63, M13-100, M13-225, M13-400 з попередньо оплаченим спеціальним випуском лічильника.

Основний технічний індекс

1, значення налаштування характеристики миттєвої дії автоматичного вимикача для розподілу становить 10In±20%, M13-1250 становить 7In±20%; Задане значення характеристики миттєвої дії автоматичного вимикача для захисту двигуна становить 12In ± 20%.

2, Номінальне значення автоматичного вимикача в таблиці 2.

3. При температурі навколишнього середовища +40 ℃ характеристики дії автоматичного вимикача для розчіплювача перевантаження по струму розподілу наведені в таблиці 3, характеристики дії розчіплювача перевантаження по струму захисту двигуна наведені в таблиці 4.

Номінальне значення розриву

Примітка: 2-полюсні, 4-полюсні автоматичні вимикачі, розділені на L, M, H, мають той самий індекс розриву, що й тип M.

Характеристики зворотного часу розмикання автоматичних вимикачів розчіплювача надструму для розподілу електроенергії, коли кожен полюс увімкнено одночасно

Значення налаштування характеристики миттєвої дії автоматичного вимикача для розподілу становить 10In±20%, а значення налаштування характеристики миттєвої дії автоматичного вимикача для захисту двигуна становить 12In±20%.

Характеристики зворотного часу вимикання автоматичних розчіплювачів струму для захисту двигуна, коли кожен полюс увімкнено одночасно.

Таблиця коефіцієнтів зниження температурних змін

Габаритні та монтажні розміри

Розмір проводки перед платою

Розмір проводки на задній частині плати

Розмір вставної проводки

Розмір проводки перед платою

Розмір проводки на задній частині плати

Розмір вставної проводки

Розмір проводки перед платою

Розмір проводки на задній частині плати

Розмір вставної проводки

Розмір проводки перед платою

Розмір проводки на задній частині плати

Розмір вставної проводки

Розмір проводки перед платою

Розмір проводки на задній частині плати

Розмір вставної проводки

Розмір проводки перед платою

Розмір проводки на задній частині плати

Розмір вставної проводки

Розмір проводки перед платою

Аксесуари автоматичних вимикачів

1. Внутрішнє приладдя автоматичних вимикачів

1.1 Розчіплювач

Номінальна керуюча напруга живлення розчіплювача: AC50Hz, 230V, 400; DC110V, 220V, 24V; Коли між 70% ~ 110%, може надійно розірвати автоматичний вимикач.

Коли номінальна керуюча напруга живлення розчіплювача становить 24 В постійного струму, максимальна довжина мідного дроту повинна відповідати наступним вимогам

Якщо вимоги наведеної вище таблиці не виконуються, рекомендується розробити схему керування розчіплювачем, використовуючи наступний малюнок

1.2 Розчіплювач мінімальної напруги

Коли напруга джерела живлення падає до номінальної напруги розчіплювача зниженої напруги від 70% до 35% від діапазону, автоматичний вимикач розчеплення зниженої напруги надійно розривається; коли напруга живлення нижче номінальної напруги, розчіплювач мінімальної напруги 35%, розчіплювач мінімальної напруги, щоб запобігти замкненню автоматичного вимикача; коли напруга живлення перевищує 85% від номінальної напруги розчіплювача мінімальної напруги, розчіплювач мінімальної напруги гарантує, що вимикач замкнеться. Розчіплювачі мінімальної напруги розраховані на AC50Hz, 230V, 400V.

Спеціальна примітка: Автоматичний вимикач із розчіплювачем мінімальної напруги, лише в зниженій напрузі з номінальною напругою, який може нормально розмикатися та закриватися.

1.3 Спеціальний випуск передоплаченого лічильника

Номінальна робоча напруга Ue попередньо оплаченого лічильника спеціального випуску становить AC230/50 Гц, він може нормально працювати в діапазоні (65% ~ 110%) Ue. Коли Ctrl вимкнено, автоматичний вимикач затримується на 0,5 ~ 2 секунди для розмикання.

1.4 Номінальне значення допоміжних контактів і контактів сигналізації в таблиці 5

a. Допоміжний контакт

b. Тривожний контакт

Контакти сигналізації не спрацьовують, коли автоматичний вимикач розмикається та замикається нормально, контакти сигналізації перемикаються між нормальним розмиканням і нормальним замиканням лише після вільного відключення або відключення через несправність.

2. Зовнішній аксесуар для автоматичних вимикачів

2.1 Двигун. Номінальне значення та код наведено в таблиці 6.

ПРИМІТКА: Після спрацьовування автоматичного вимикача з електричним механізмом приводу, електричний механізм приводу повинен змусити автоматичний вимикач знову застібатися, після чого він може замкнутися.

Принципова схема відкриття та закриття електричного приводного механізму (AC) M13-63、100、225

Принципова схема відкриття та закриття електричного робочого механізму (AC) M13-400、630、800、1250

2.2 Установчі розміри ручного приводу наведені в таблиці 10

Схема монтажного отвору ручки М13-63~800

Загальна висота електричного/ручного приводу вимикача (мм) (показано в таблиці 12)

Таблиця швидкого вибору автоматичного вимикача в литому корпусі серії M13

Приклад: M13-100L / 33102 63A означає автоматичний вимикач у литому корпусі типу M13, номінальний струм корпусу становить 100 A, відключаюча здатність стандартного типу, ручка, 3 полюси, подвійний розчіпник, з розчіплювачем, для захисту двигуна, номінальний струм 63 A .

Вибір, встановлення та використання повинні відповідати інструкції з виробу або відповідним національним стандартам.

Примітка: N-полюсний тип автоматичного вимикача 4P поділяється на тип A, B-тип, який не вказано, за замовчуванням Btype.
