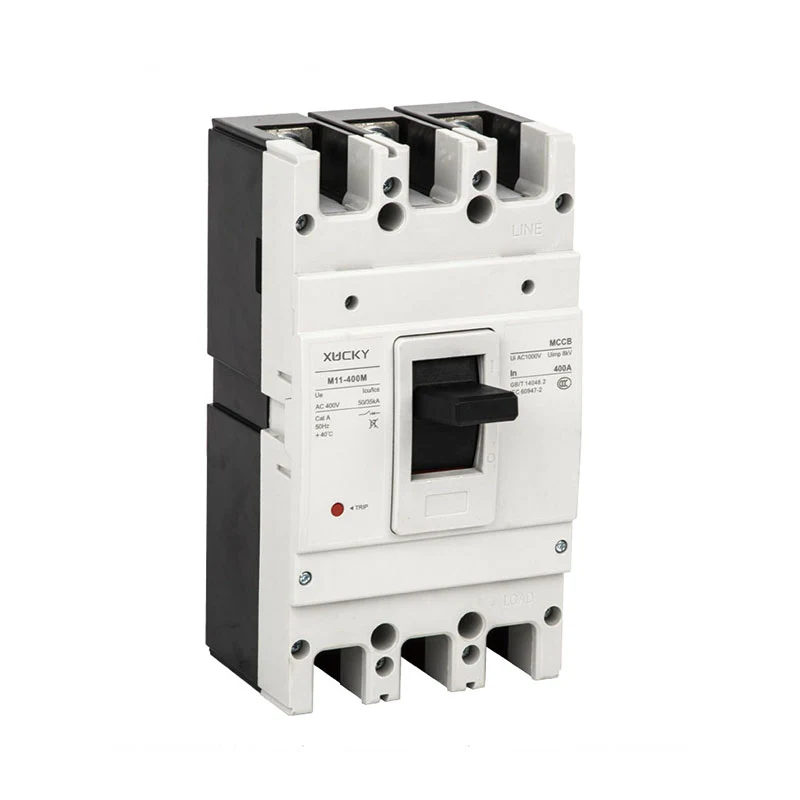

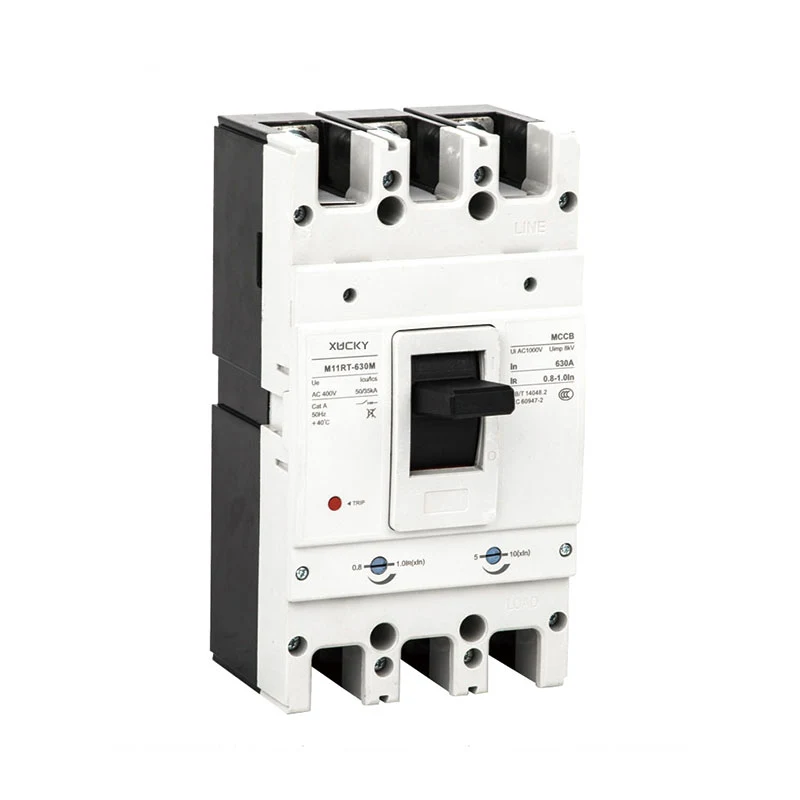

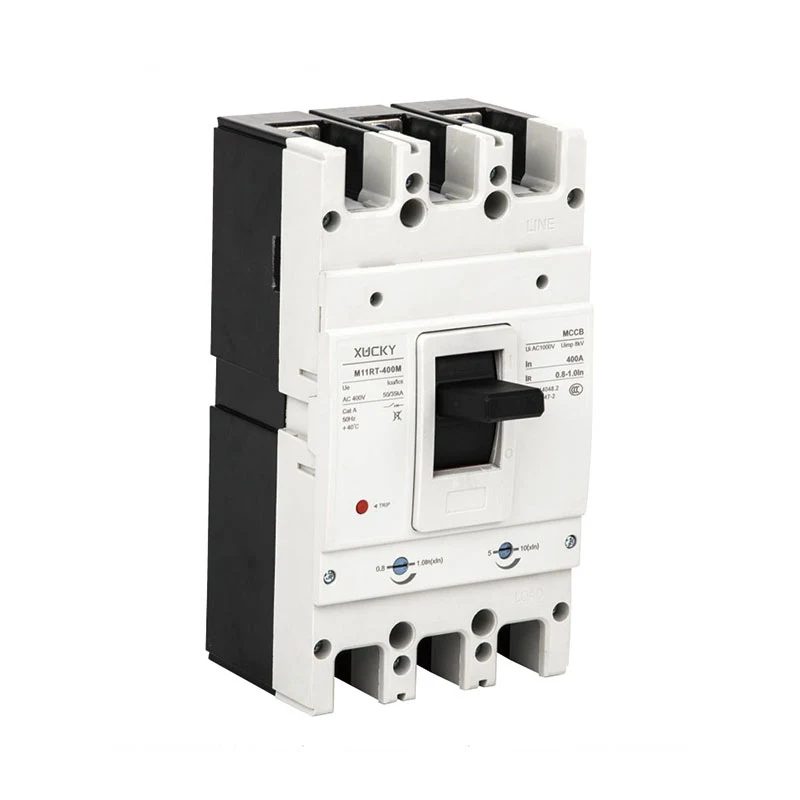

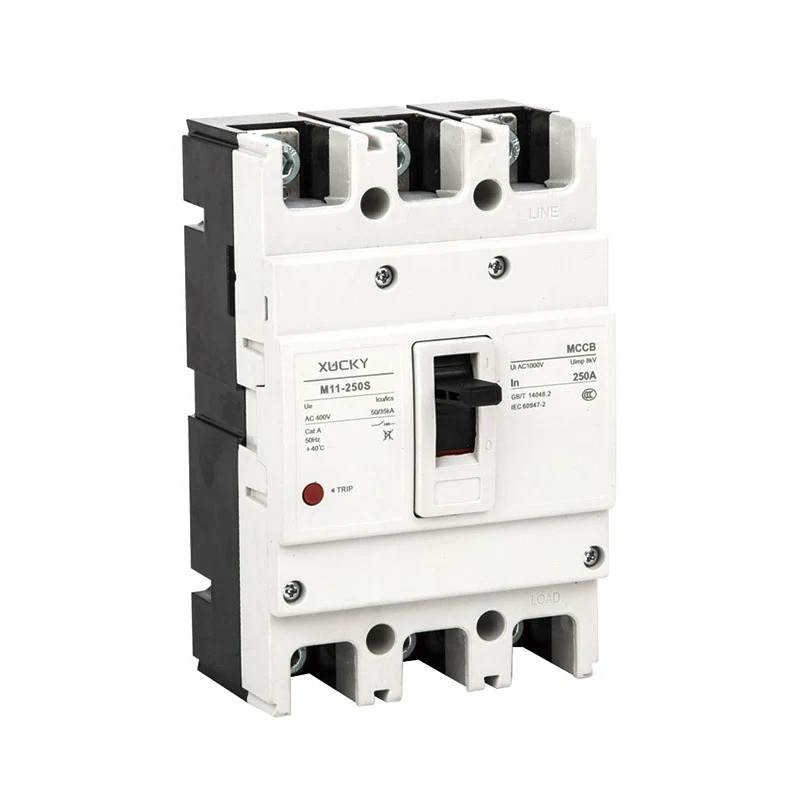

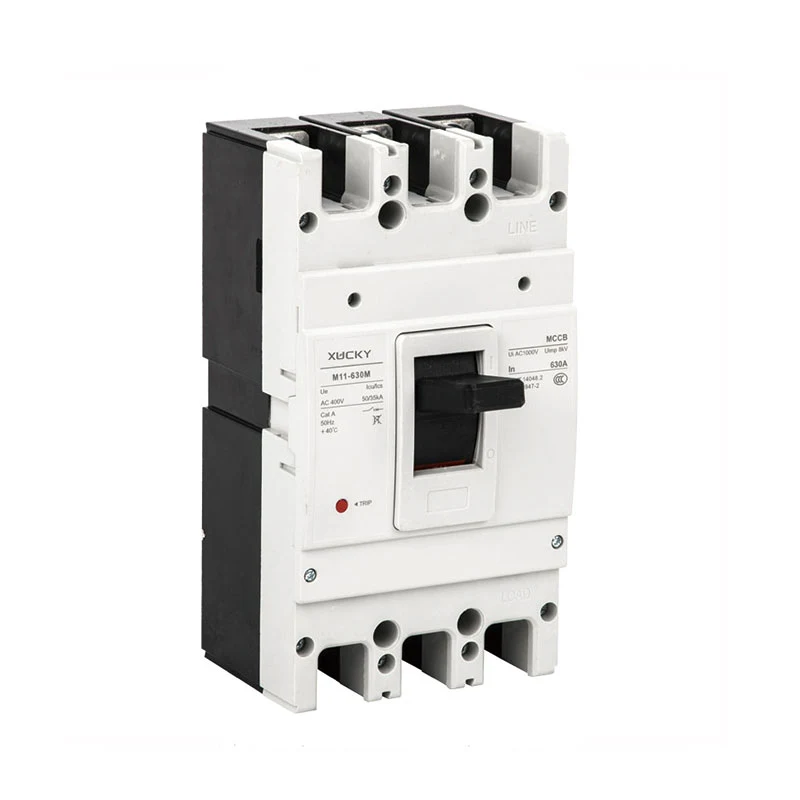

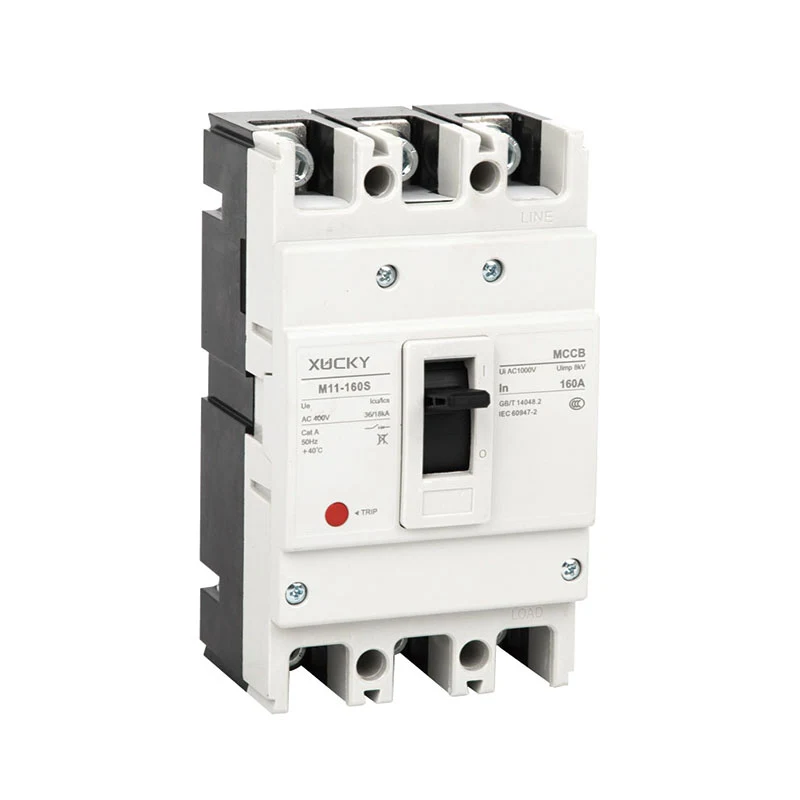

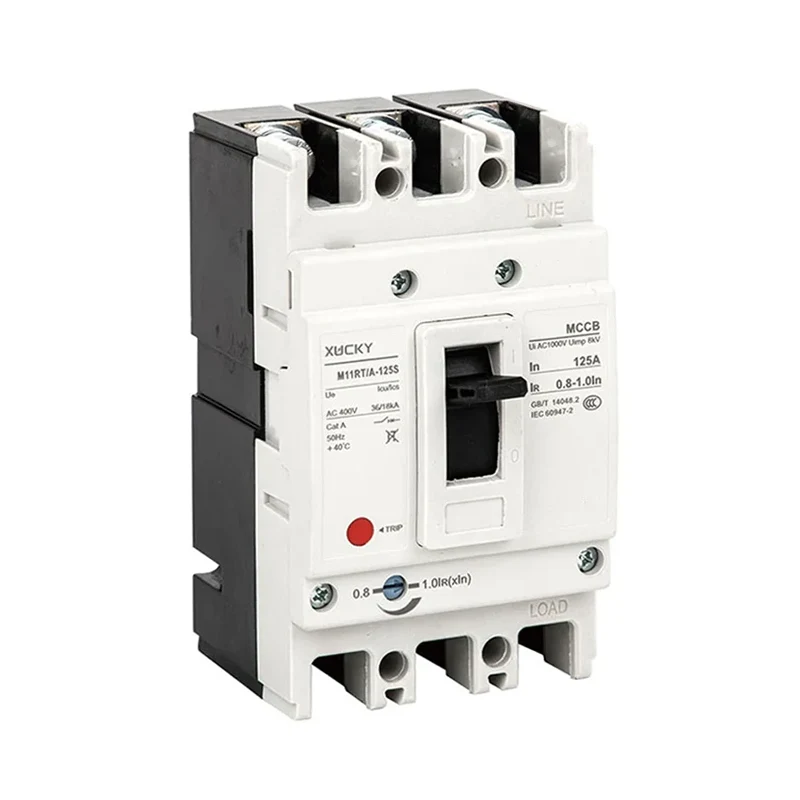

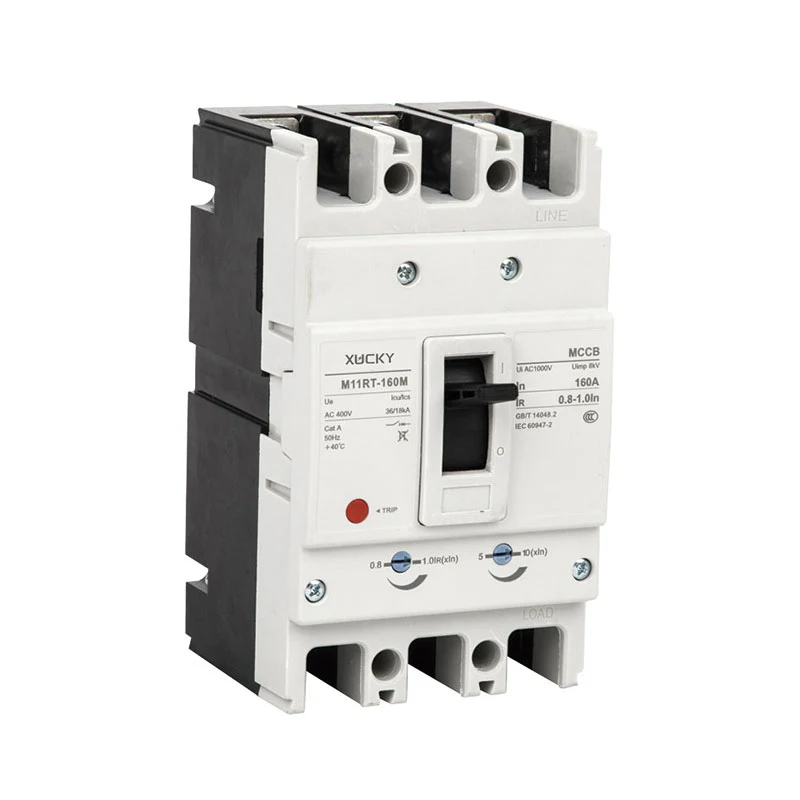

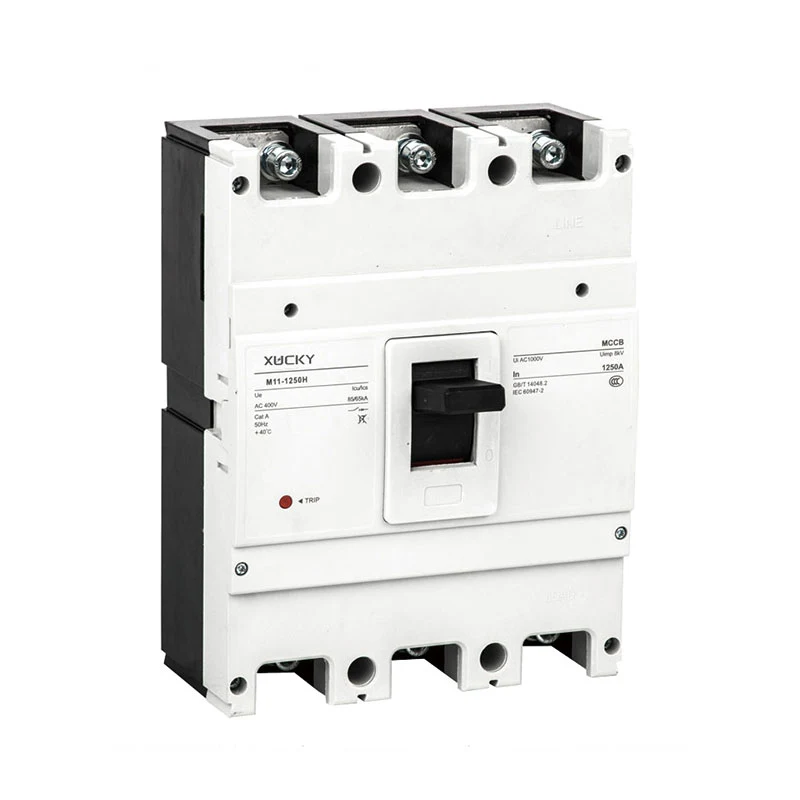

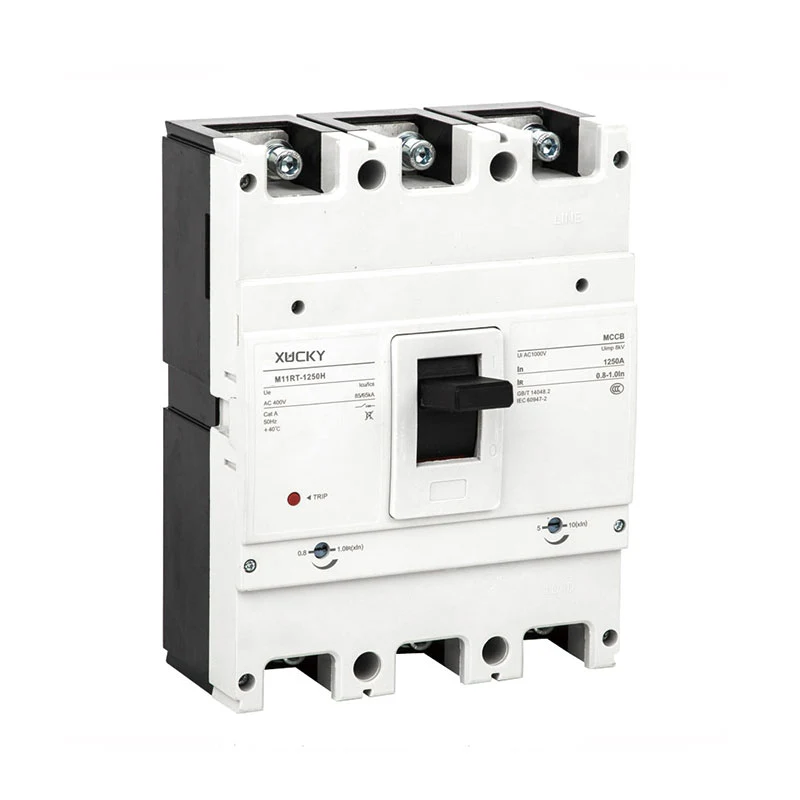

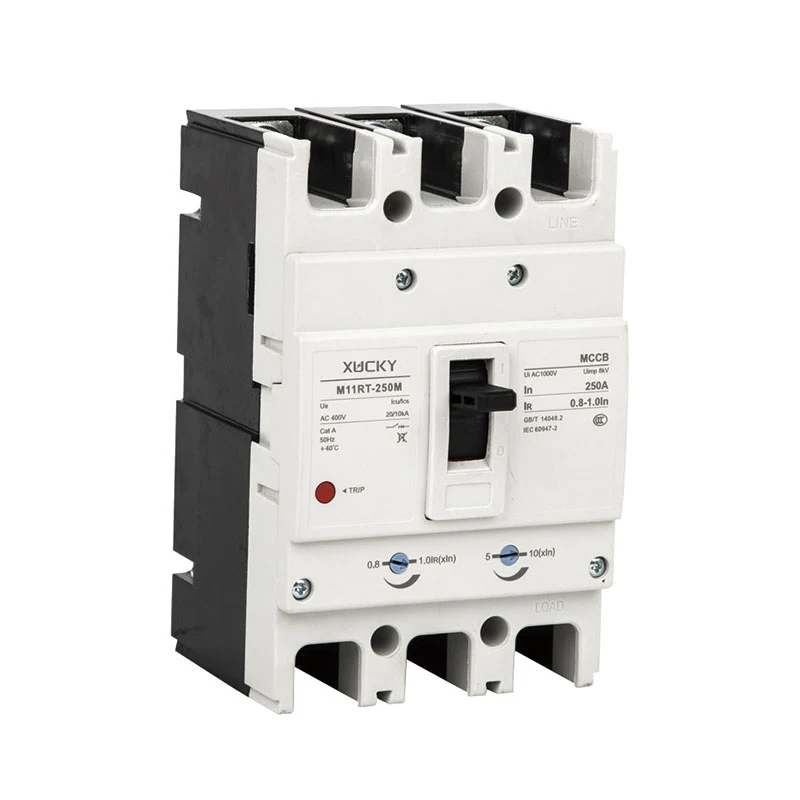

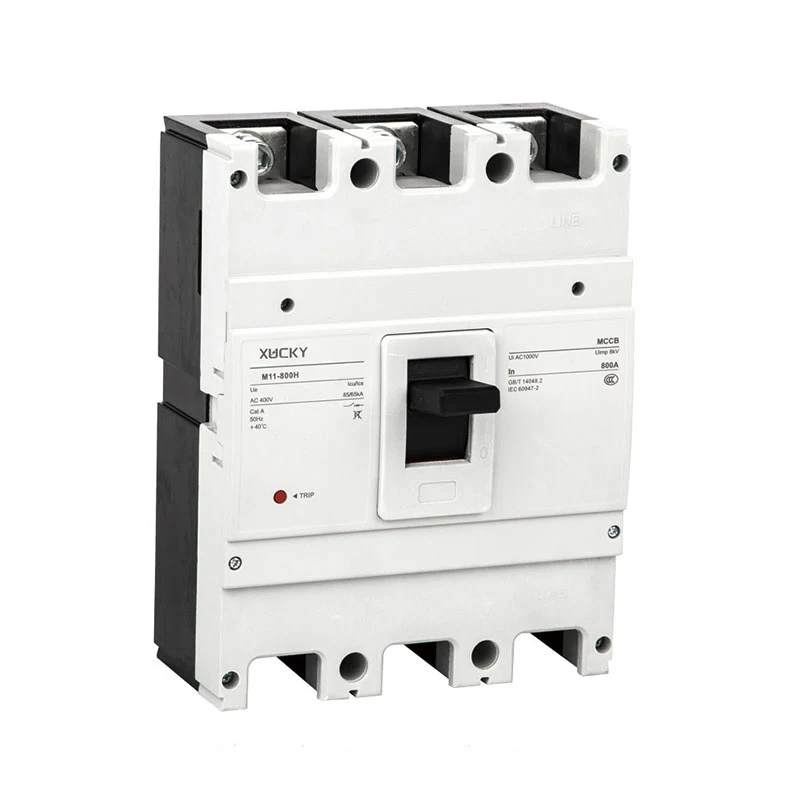

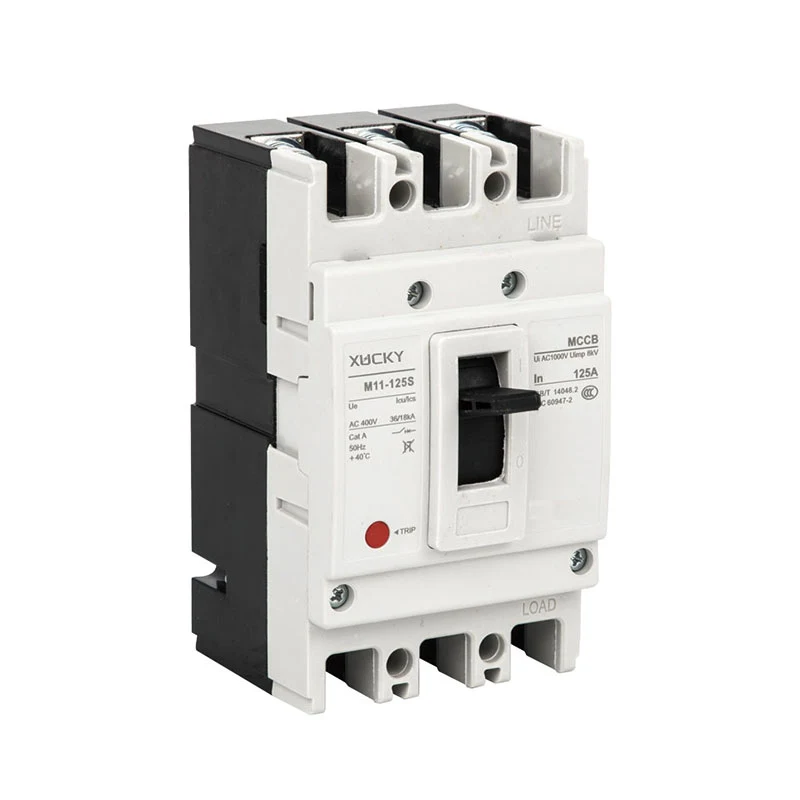

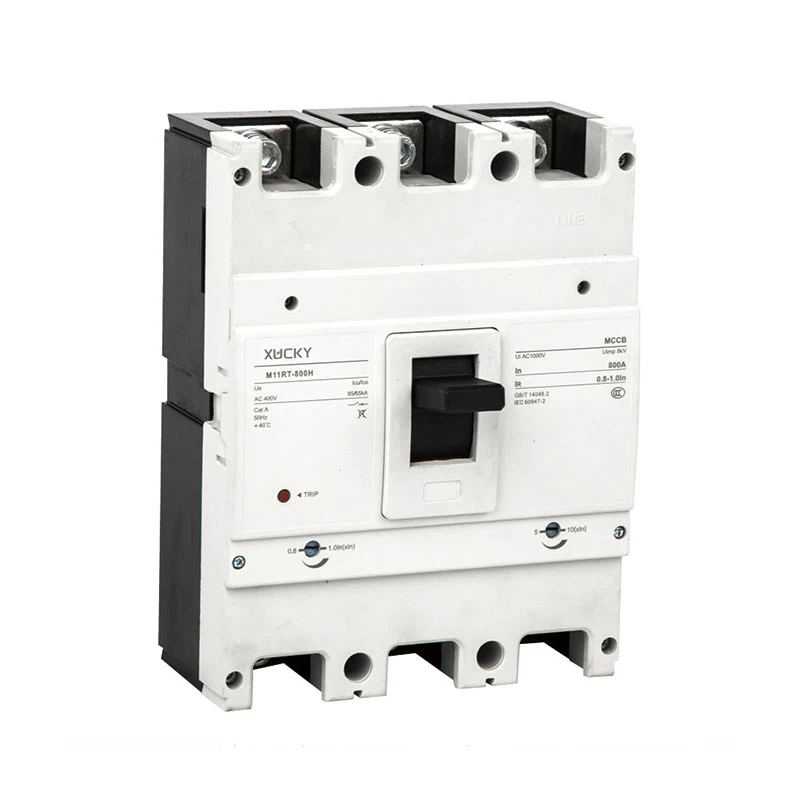

Автоматичний вимикач у литому корпусі M11

Оптовий виробник автоматичних вимикачів M11 у литому корпусі Серії автоматичних вимикачів M11, M11LY, M11RT, M11E та M11EL — це нові оновлені автоматичні вимикачі, досліджені та розроблені компанією, у поєднанні з перевагами подібних міжнародних продуктів і попитом на внутрішньому та міжнародному ринках.

З напругою ізоляції до 1000 В, автоматичний вимикач застосовний для розподільчих систем змінного струму 50 Гц, номінальна робоча напруга 690 В і номінальний робочий струм від 10 А до 1250 А, використовується для розподілу електроенергії, захисту ланцюгів і силового обладнання від перевантаження, короткого замикання, під напруги тощо, також можна використовувати для рідкісного запуску двигуна та захистити його від перевантаження, короткого замикання або зниження напруги.

Він відрізняється невеликим розміром, високим розривом, коротким спалахом тощо, що є ідеальним продуктом для користувачів. Він може бути встановлений вертикально або горизонтально.

Автоматичний вимикач постійного струму в литому корпусі серії M11DC (надалі - автоматичний вимикач) підходить для систем постійного струму з номінальною напругою до 1000 В постійного струму включно та номінальним струмом 10~800 А, який використовується для розподілу електроенергії, захисту ланцюгів і силового обладнання від перевантаження, коротке замикання і так далі.

Вироби можна живити дротами зверху і знизу, і це без полярності.

Він відповідає стандартам IEC 60947-2, GB14048.2 тощо.

Особливості продукту

Характеристика 1: здатність обмежувати струм

Обмеження струму означає обмеження збільшення струму короткого замикання в контурі, а в контурі, захищеному M11, пікове значення струму короткого замикання та енергія I2t у контурі будуть набагато меншими за очікуване значення.

U-подібний нерухомий контакт

Унікальний U-подібний фіксований контакт може досягти технології попереднього розриву:

Так звана технологія попереднього вимикання стосується, коли струм короткого замикання протікає через контактну систему, електроенергія, що генерується U-подібним нерухомим контактом і рухомим контактом, є взаємовиключною. Чим більший струм короткого замикання, тим більше відштовхування електрорушійної сили, і вона створюється разом зі струмом короткого замикання. Перед тим, як відбудеться відключення, електродинамічна сила відштовхування може роз'єднати нерухомий і рухомий контакти, збільшуючи дугу, щоб збільшити еквівалентний опір між ними, щоб досягти мети придушення збільшення струму короткого замикання.

Функція 2: модульні аксесуари

◆ Аксесуар: для автоматичних вимикачів однакової рами вони мають однакові розміри незалежно від відключаючої здатності та номінального струму; Аксесуар: користувачі можуть вільно

◆ вибрати та розширити функції автоматичних вимикачів відповідно до своїх потреб

◆ Модульні аксесуари мають функцію ізоляції, яка проста для роботи та встановлення гарячої лінії.

Функція 3: мініатюрна рамка

5 розмірів рами: тип 125, тип 160, тип 250, тип 630, тип 800, тип 1250

Номінальний струм серії M11 10A~1250A

Особливість 4: пристрій відштовхування контактів (запатентована технологія)

Технічна схема винаходу:

Як показано на малюнку 1, новий контактний пристрій в основному складається з нерухомого контакту, рухомого контакту, валу 1, валу 2, валу 3 і пружин;

Коли автоматичний вимикач знаходиться у замкнутому стані, вал 2 діє з правого боку кута пружини; Коли вимикач має великий струм несправності, рухомий контакт буде піддаватися електричному відштовхуванню, створюваному самим струмом, і обертатиметься разом із центром вала 1, коли вал 2 обертається до вершини кута пружини з рухомим контактом , він змушує рухомий контакт швидко обертатися вгору та швидко розривати ланцюг на реакцію пружини, він покращив розривну здатність виробу завдяки оптимізації структури контакту.

Особливість 5: інтелект

Спілкування по мережі зручніше. Він отримує доступ до системи зв'язку Modbus через виділене з'єднання. M11E / M11EL з функцією зв'язку може вибирати аксесуари для моніторингу для реалізації відображення дверей, зчитування, налаштування та керування.

Характеристика: модульна система дугогасіння

Особливість 7: уніфікація

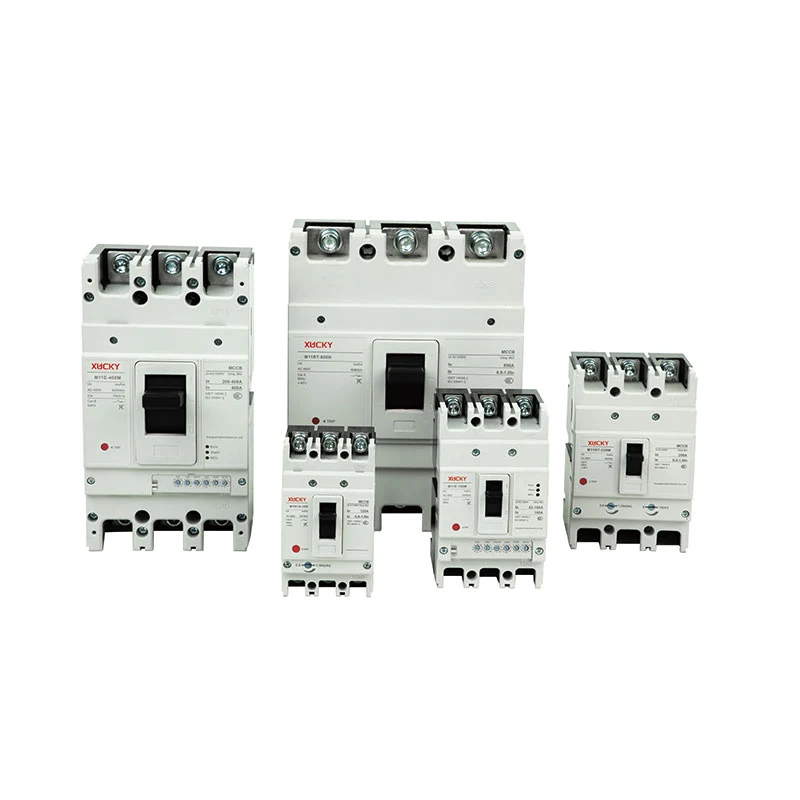

Шість серій M11, M11LY, M11DC, M11RT, M11E та M11EL під однаковим розміром рами мають однакові розміри, монтажні розміри та стиль зовнішнього вигляду, що є повністю єдиним дизайном.

Умови навколишнього середовища та встановлення

◆ Висота до 2000м;

◆ Температура навколишнього середовища має бути від -5 ℃ до +40 ℃ (+45 ℃ для морських продуктів);

◆ Витримує вплив вологого повітря;

◆ Він може протистояти впливу цвілі;

◆ Витримує вплив ядерного випромінювання;

◆ Максимальний нахил становить 22,5 ℃.

◆ Він все ще може працювати надійно, коли судно піддається нормальній вібрації;

◆ він все ще може працювати надійно, навіть якщо продукт піддається землетрусу (4g).

◆ Місця, де навколишнє середовище є вільним від небезпеки вибуху, і далеко від газу або електропровідного пилу, який може роз'їсти метал або зруйнувати ізоляцію;

◆ Тримайте подалі від дощу чи снігу.

Компоненти автоматичного вимикача

Інструкція з вибору моделі

● Автоматичний вимикач може бути оснащений розчіплювачем мінімальної напруги, шунтовим розчіплювачем, допоміжними контактами, контактами сигналізації, електричним механізмом керування, поворотною ручкою керування та іншими аксесуарами.

● Автоматичний вимикач має функції захисту від тривалої затримки перевантаження, короткої затримки короткого замикання та миттєвого захисту від короткого замикання, користувач може встановити необхідні характеристики захисту (користувачу потрібно лише керувати DIP-перемикачем для налаштування параметрів функції захисту).

● Автоматичний вимикач має функції аналогового захисту від замикання на землю та теплового аналогового захисту, індикацію перевантаження по струму попередньої тривоги, індикацію струму навантаження, цифрову технологію аналізу струму, і він може досягти вищого рівня захисту.

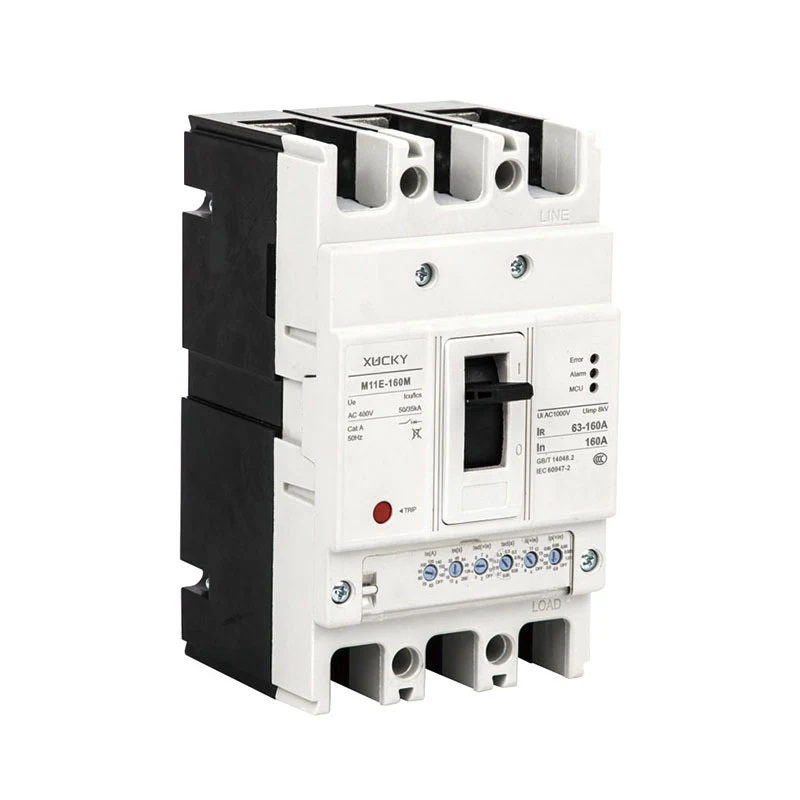

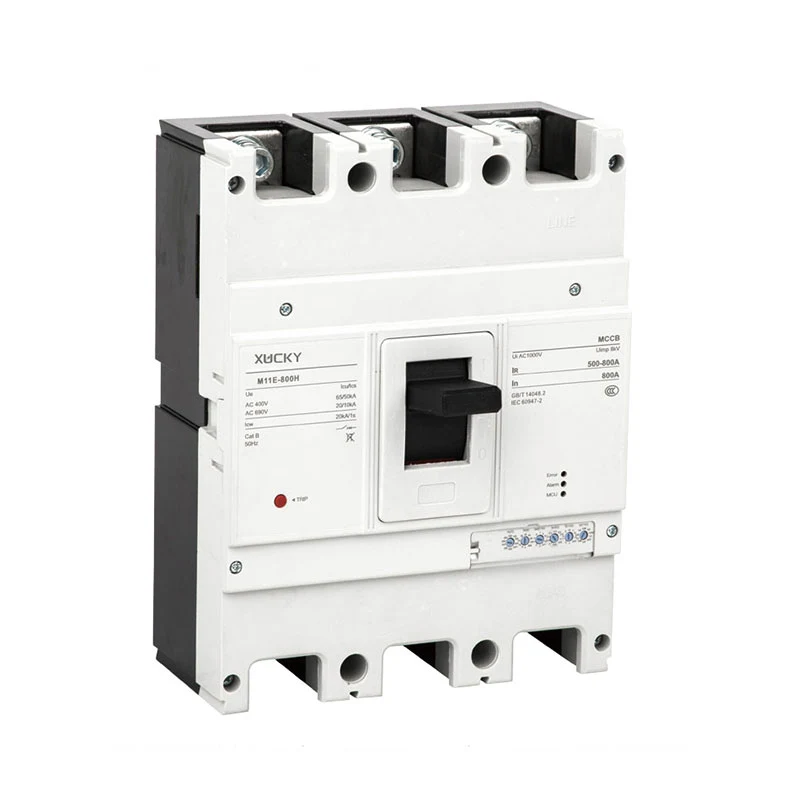

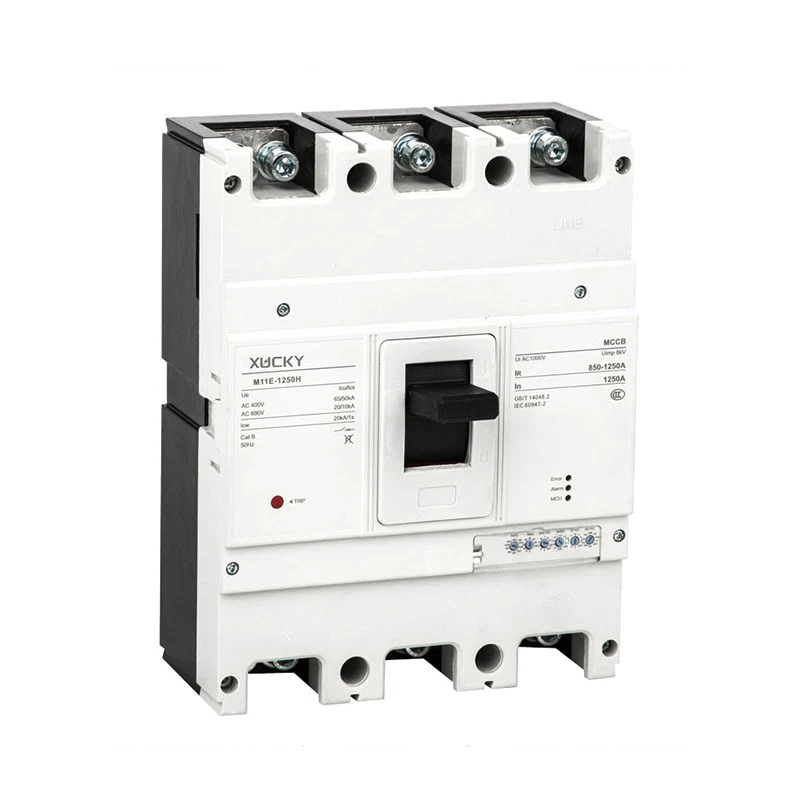

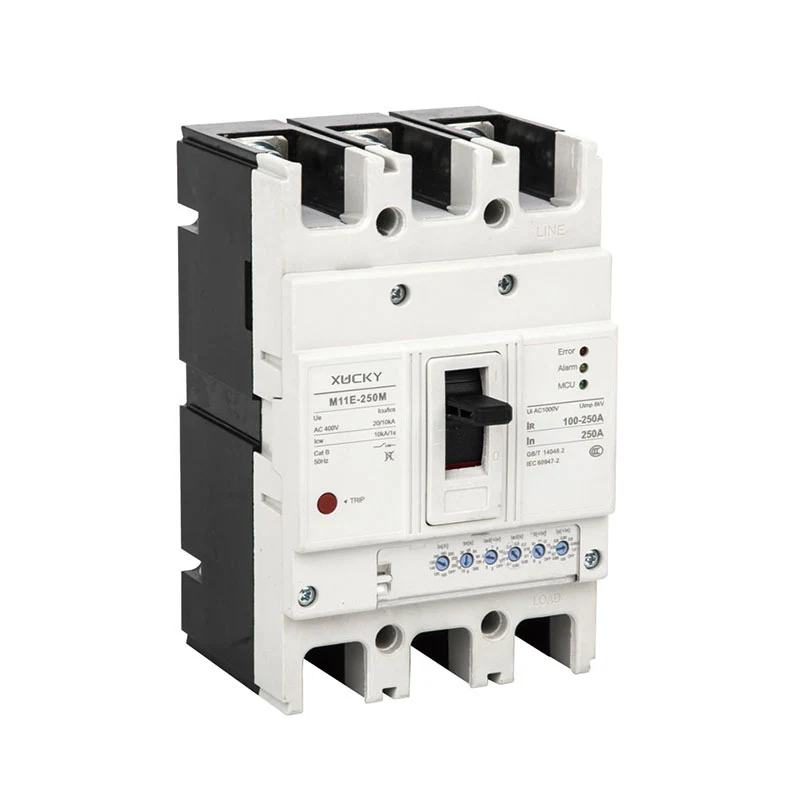

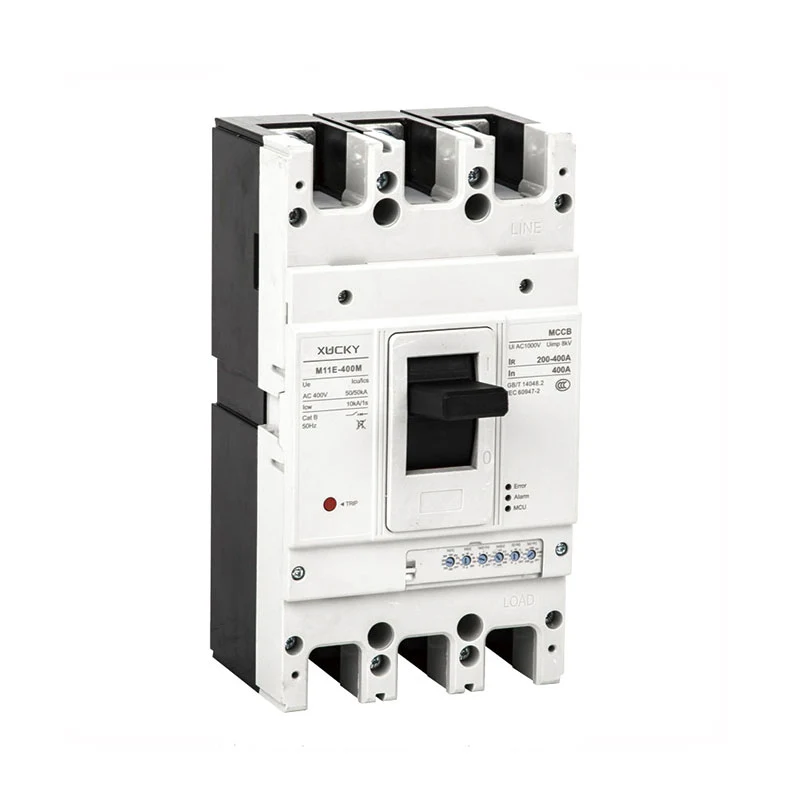

M11E Лист технічних даних MCCB електронного типу
Струм кадру (А)		160	250	400	630	1250
Модель		М11Е-160Н	М11Е-250Н	М11Е-400Н	M11E-630H	M11E-1250H
Номер полюса		3, 4	3, 4	3, 4	3, 4	3, 4
Номінальний струм (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Номінальна напруга (В)		AC400V
Номінальна напруга ізоляції (В)		AC1000V
Відключаюча здатність при короткому замиканні (KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Номер операційного циклу	Електричний ресурс	1500	1000	1000	1000	1000
	Механічне життя	7000	7000	4000	4000	4000
Контур dim(mm) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Вага (кг)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Електричний робочий пристрій (MD)		●
Зовнішня ручка керування		●
Автоматичний випуск		Електронний тип

Опис панелі та функцій

Інтелектуальна панель розблокування

Ручка регулювання панелі по черзі наступним чином

● IR(A) Isd(x IR) Ii(x IR)

● ІЧ: струм налаштування відключення з великою затримкою перевантаження; Isd: Струм налаштування короткого затримки відключення при короткому замиканні;

● Ii: струм уставки миттєвого відключення при короткому замиканні;

Решта параметрів встановлюються за замовчуванням на заводі або за допомогою віддаленого зв’язку, як зазначено нижче

● tR: час налаштування тривалої затримки перевантаження, заводське значення за замовчуванням: 60 с;

● tsd: час встановлення короткої затримки короткого замикання, заводське значення за замовчуванням: 0,1 с;

● Ip: струм налаштування попередньої сигналізації про перевантаження, заводське значення за замовчуванням: 0,85*IR;

Інтелектуальний комунікаційний порт (COM)

Панель із захистом від витоку струму
