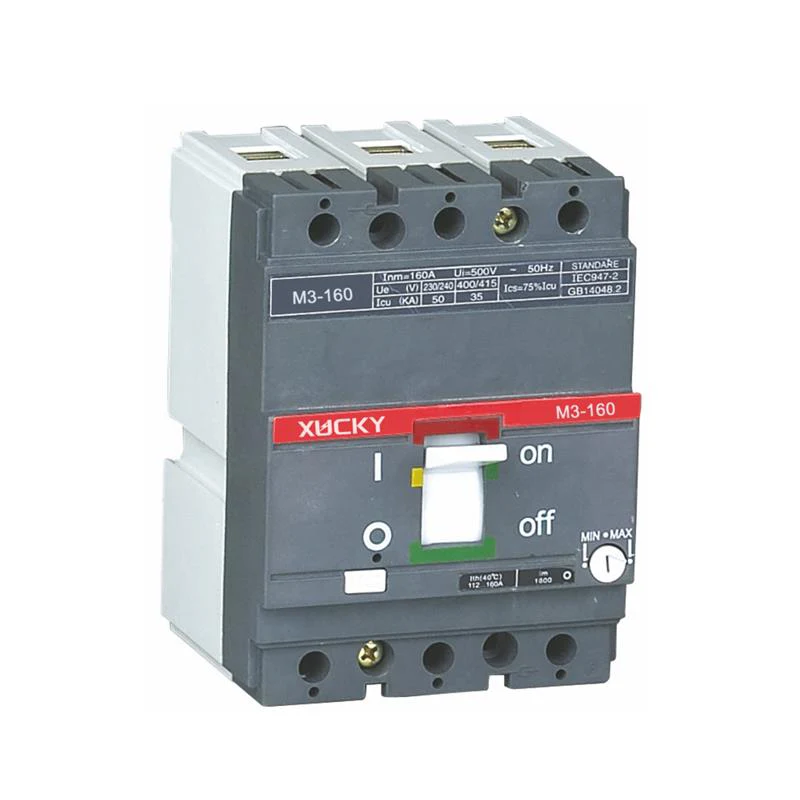

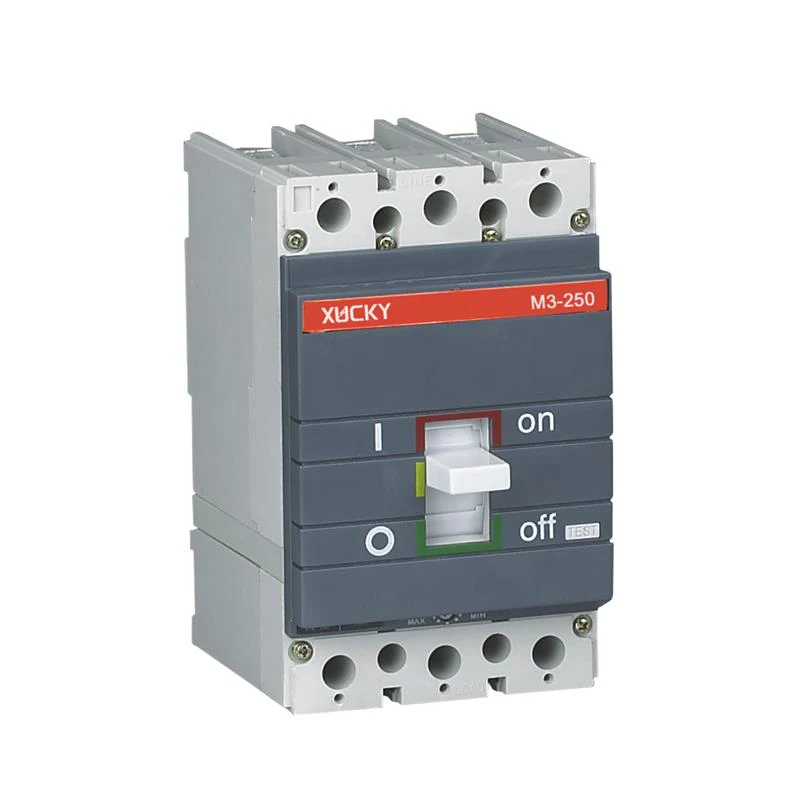

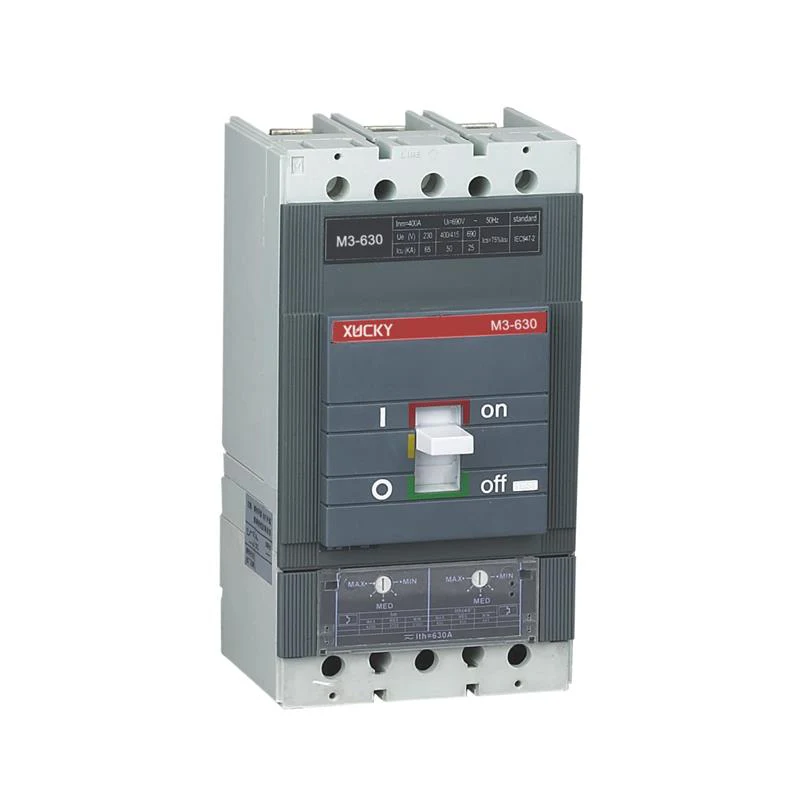

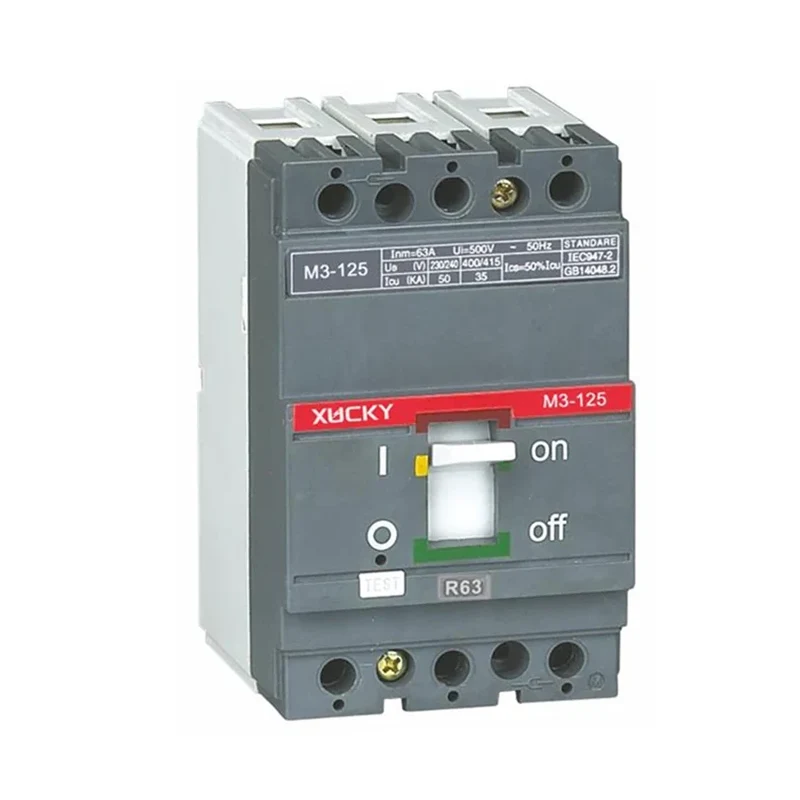

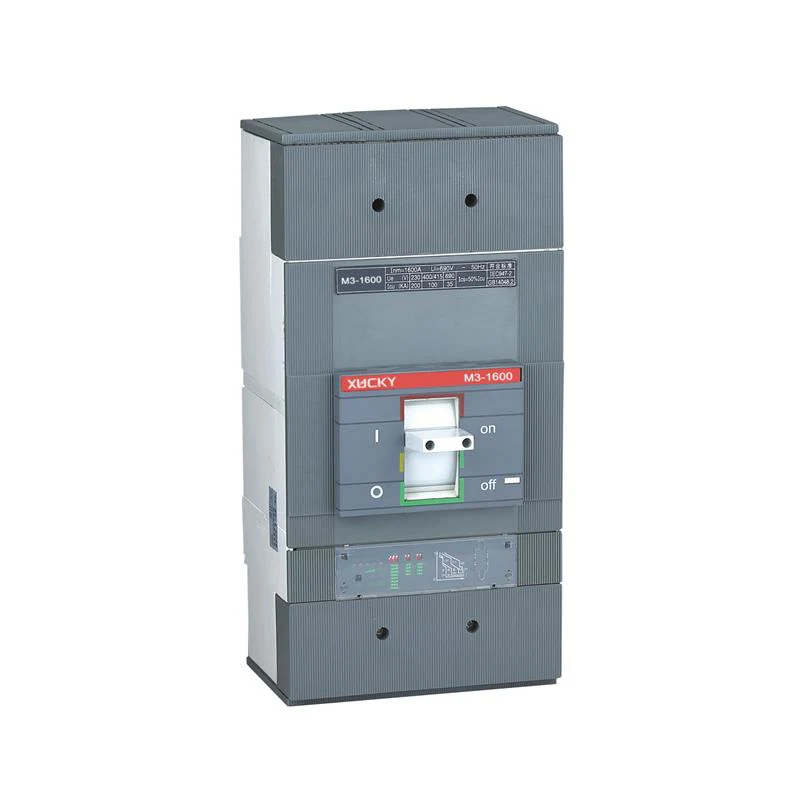

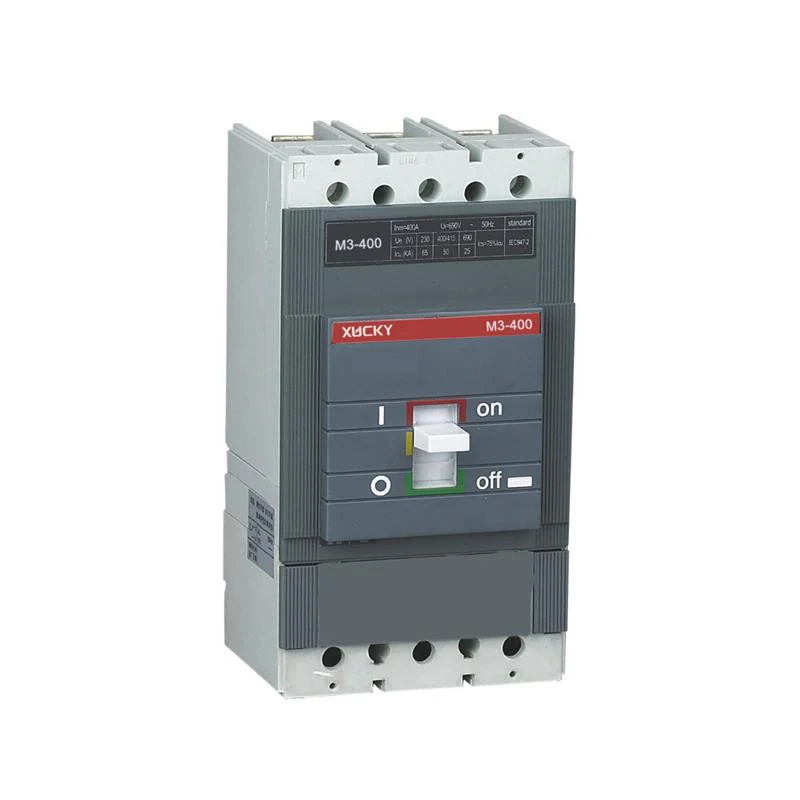

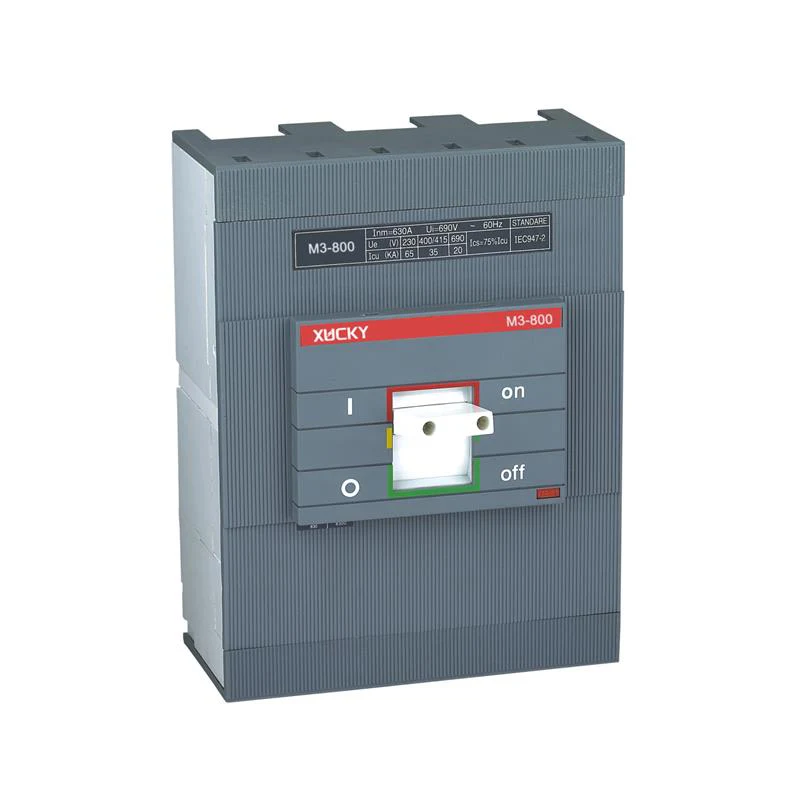

Автоматичний вимикач у литому корпусі M3

Китай XUCKY Electric індивідуальний 1P, 2P, 3P, 4P 400V/415V автоматичний вимикач високої якості з ASTA, KEMA, SEMKO, CE, CB, ROHS.

Автоматичні вимикачі М3 в литому корпусі призначені для проведення струму в нормальному режимі та його відключення при коротких замиканнях, перевантаженнях, недопустимих проривах, а також для оперативного спрацьовування та відключення частин електричного кола. Вони призначені для використання в електроустановках з обмеженням робочої напруги 400 В на номінальний струм від 12,5 до 1600 А.

Вони відповідають вимогам EN 60947-1, EN 60947-2

Термомагнітні вимикачі:

Функція теплового захисту: (Для захисту в умовах надмірного навантаження)

Біметал, який забезпечує термозахист, складається з комбінації двох металів з різними коефіцієнтами розтягування при нагріванні. Коли біметал нагрівається, він згинається до металу з меншим розтягуванням. Таким чином, виїмка, яка сприяє відкриттю механізму вимикача, звільняється, щоб вимкнути вимикач. Швидкість вигину біметалу прямо пропорційна величині струму, що проходить через вимикач. Тому що збільшення струму означає збільшення тепла. Таким чином, функція захисту від перевантаження по струму вимикача виконується біметалом при струмах навантаження, вищих за номінальний струм

Функція магнітного захисту (для захисту в умовах короткого замикання)

Ще однією функцією вимикача є захист підключеного ланцюга від короткого замикання. Коротке замикання може виникнути в результаті контакту фаз між собою або контакту фаза-земля. Оскільки в разі короткого замикання через кабелі проходить дуже великий струм, енергія системи повинна бути розірвана за більш короткий час завдяки тепловому захисту. Вимикач повинен миттєво розмикатися, щоб захистити навантаження, до якого він підключений. Частиною, що виконує цю функцію, є механічний механізм відкривання, який працює за допомогою намагніченості, викликаної магнітною зоною, утвореною струмом короткого замикання.

Переваги

● Легка самостійна установка допоміжних пристроїв:

▷ Контакт сигналізації;

▷ Допоміжний контакт;

▷ Розчіплювач під напругою;

▷ Розчіплювач;

▷ Механізм керування ручкою;

▷ Електричний робочий механізм;

▷ Вставний пристрій;

▷ Висувний пристрій.

● Стандартний комплект кожного автоматичного вимикача складається із з’єднувальних шин або кабельних наконечників, фазороздільників, набору гвинтів і гайок для його кріплення на монтажну панель.

● За допомогою спеціального затискача блоки 125 і 160 можна встановити на DIN-рейку.

● Вага та розміри цих автоматичних вимикачів на 10-20% менші, ніж запропоновані іншими побутовими виробниками. Цей факт передбачає можливість монтажу менших коробів і панелей. Крім того, невеликі габарити дозволяють замінити старі автоматичні вимикачі на М3.

застосування

Автоматичні вимикачі в литому корпусі є низьковольтними автоматичними вимикачами. Вони задовольняють потреби в установці невеликих користувачів аж до великих промислових підстанцій і систем розподілу електроенергії. Вони зазвичай застосовуються на сталеливарних заводах, нафтових платформах, лікарнях, залізничних системах, аеропортах, обчислювальних центрах, офісних будівлях, конференц-центрах, театрах, хмарочосах та інших великих спорудах.

Електричні параметри автоматичного вимикача M3 MCCB у литому корпусі

·Icu: тест O-t-CO (O: маневр «Відкрити», CO: маневр «Закрити-Відкрити», t: Тривалість очікування)

·Ics: тест O-t-CO-t-CO (O: відкритий маневр, CO: закритий-відкритий маневр, t: тривалість очікування)

Положення ON/I: вказує на те, що контакти вимикача замкнуті. У цьому положенні важіль рубильника знаходиться у верхньому положенні

Положення TRIP: вказує на те, що вимикач розімкнуто через будь-яку несправність (перевантаження або коротке замикання). У цьому випадку важіль вимикача знаходиться в середньому положенні між положеннями ON і OFF. Щоб перевести вимикач, який знаходиться в положенні відключення, у положення ON; натисніть важіль рубильника вниз, як показано знаком ВИМК

Вимикач повинен бути налаштований зі звуком "клацання". Після цього потягніть важіль, як показано знаком ON, щоб замкнути вимикач

Положення OFF/0: вказує на те, що контакти вимикача розімкнуті. Таким чином, важіль рубильника знаходиться в нижньому положенні.

Фізичні параметри автоматичного вимикача M3 MCCB у литому корпусі

Розмір автоматичного вимикача в литому корпусі MCCB
