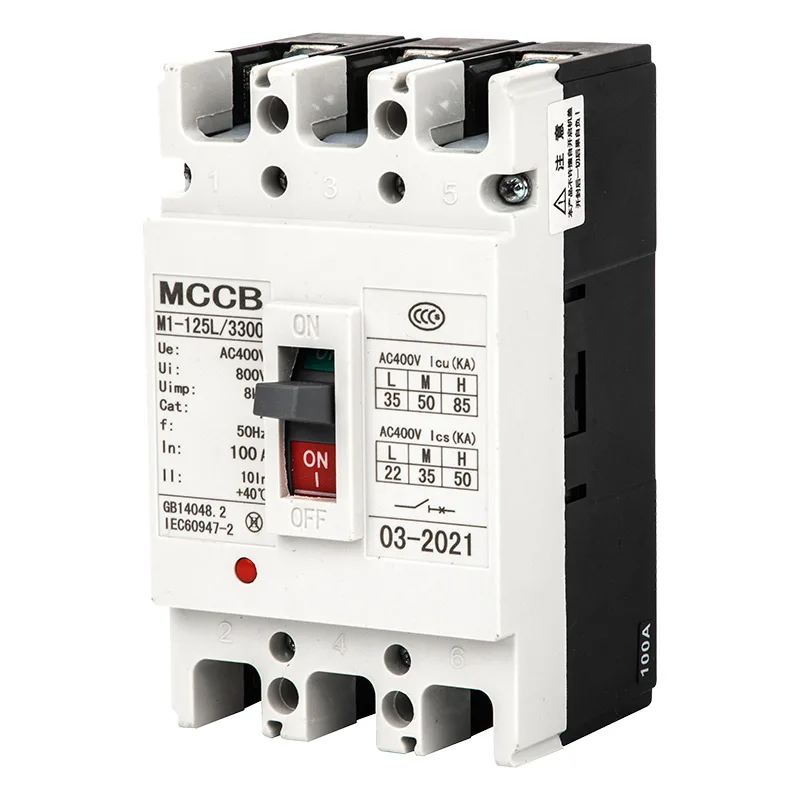

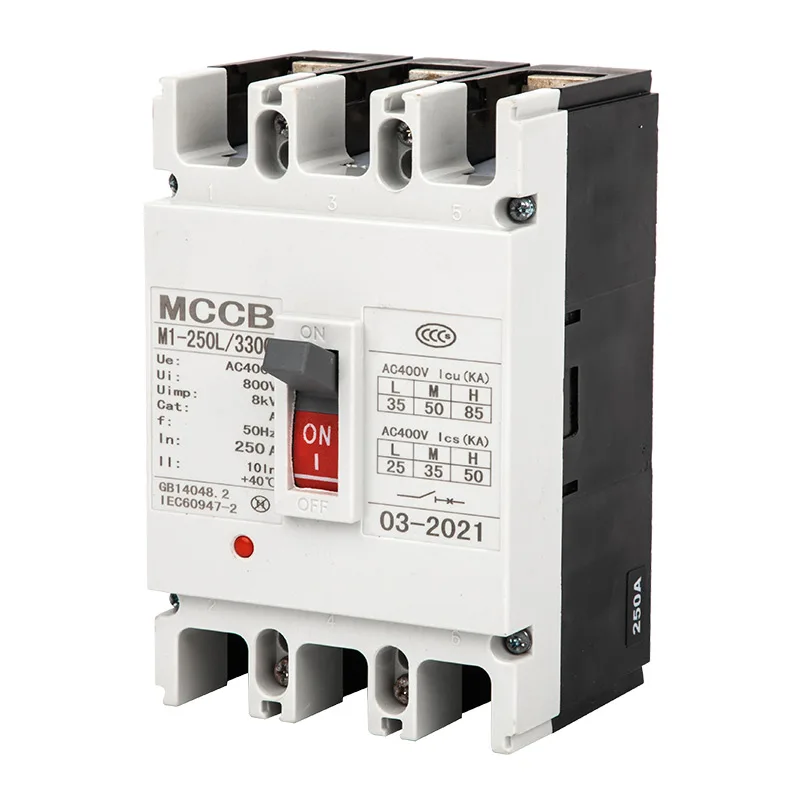

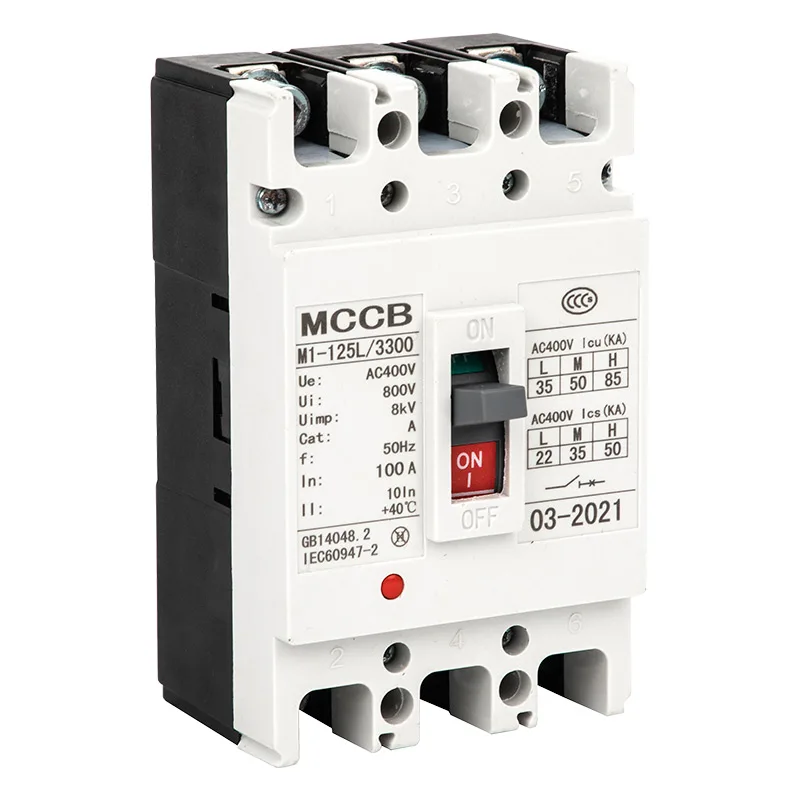

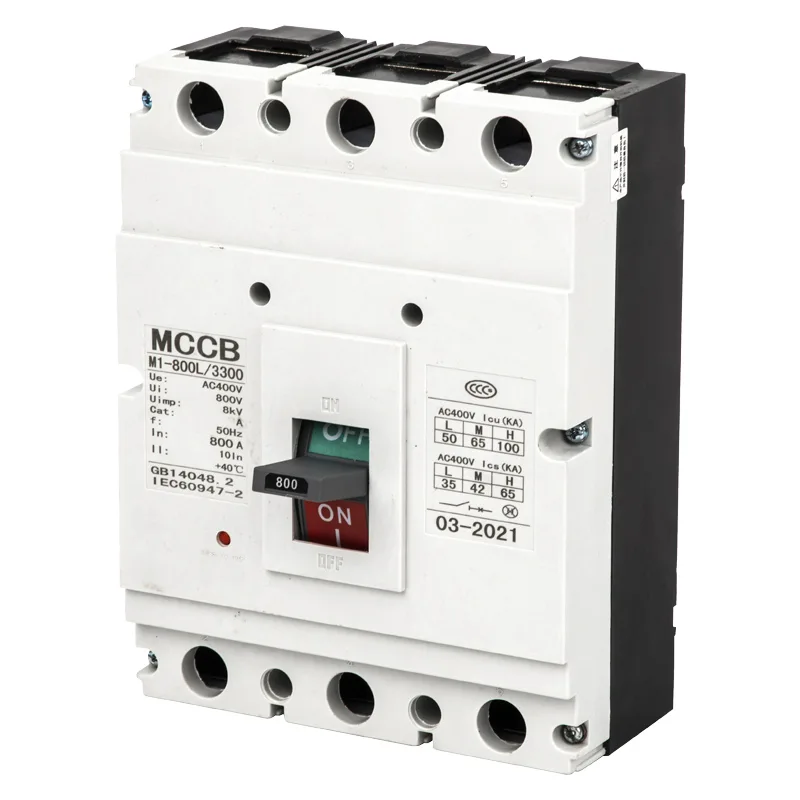

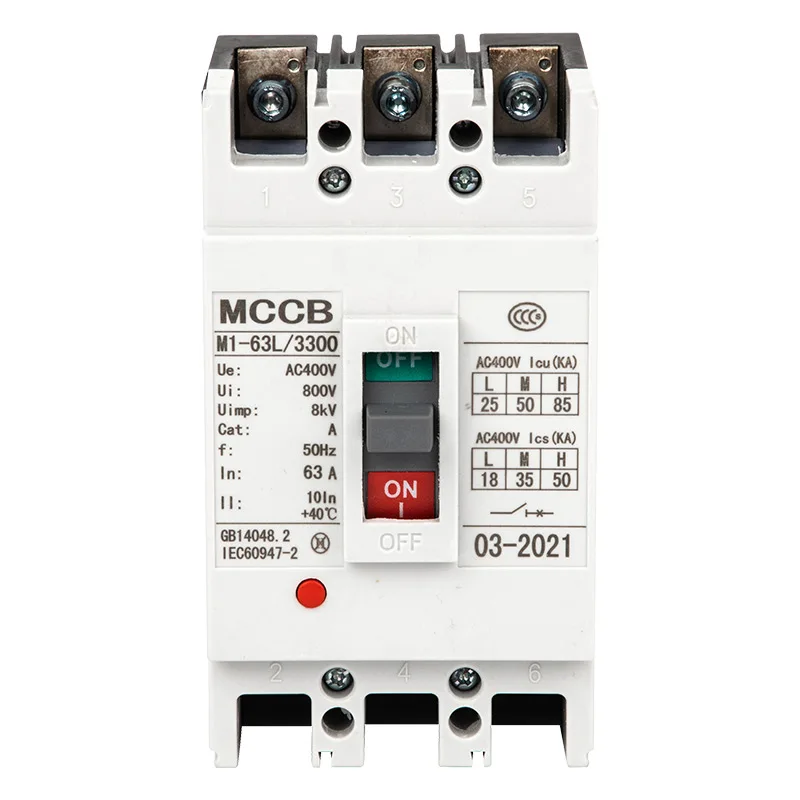

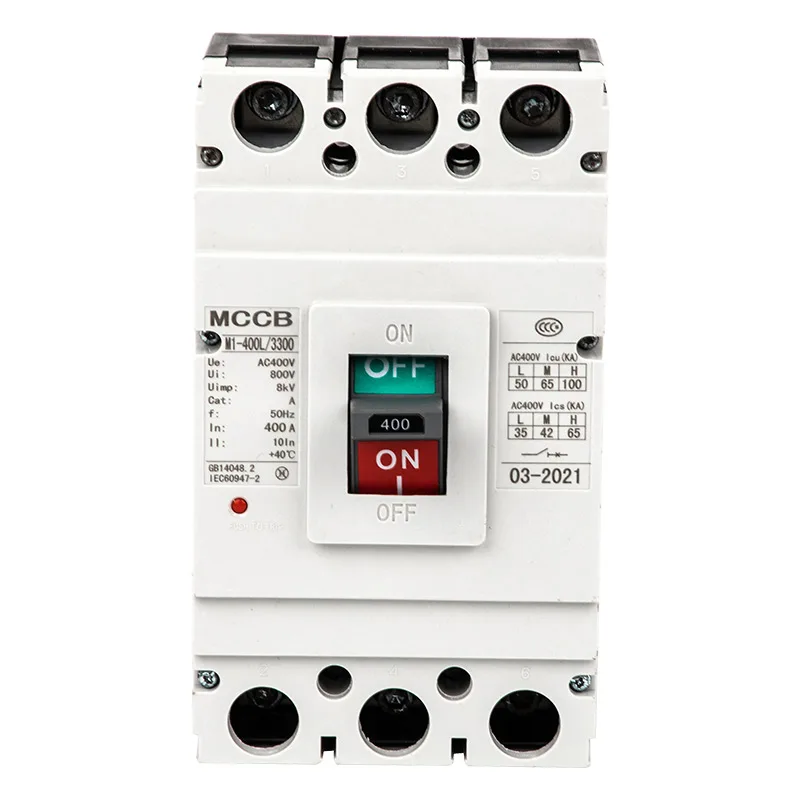

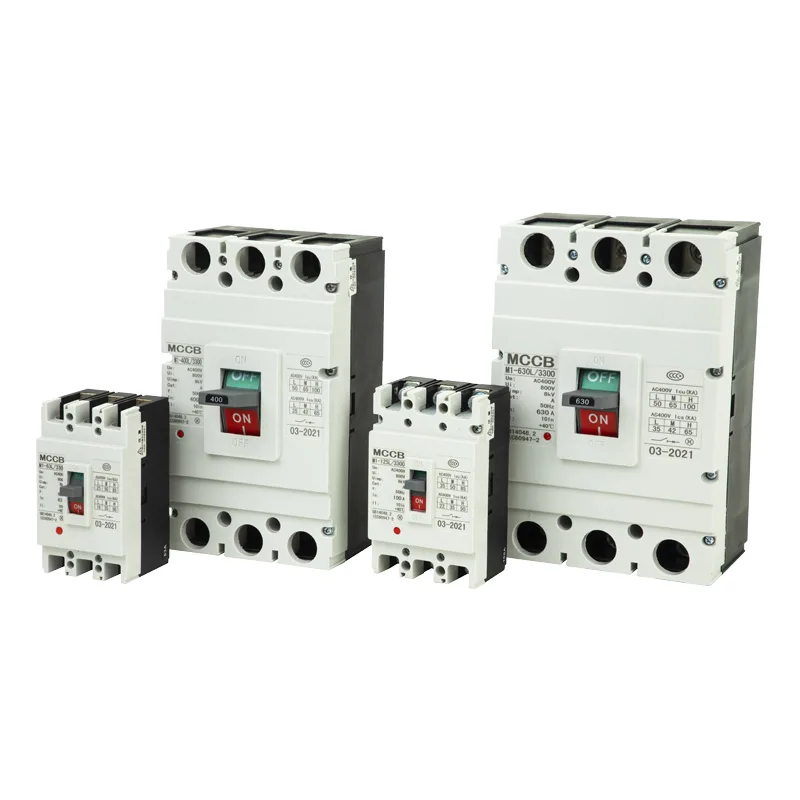

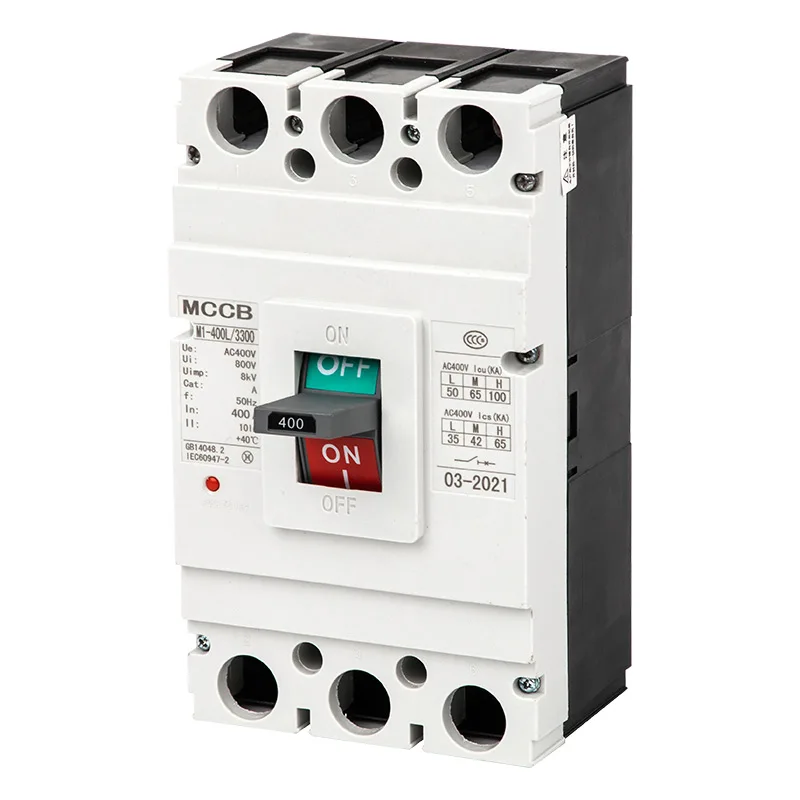

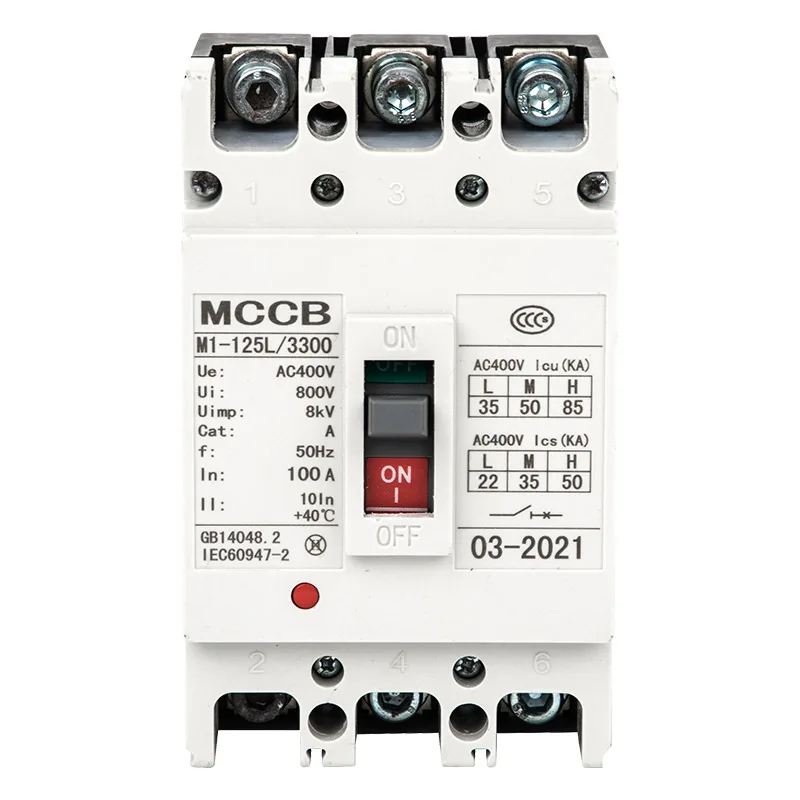

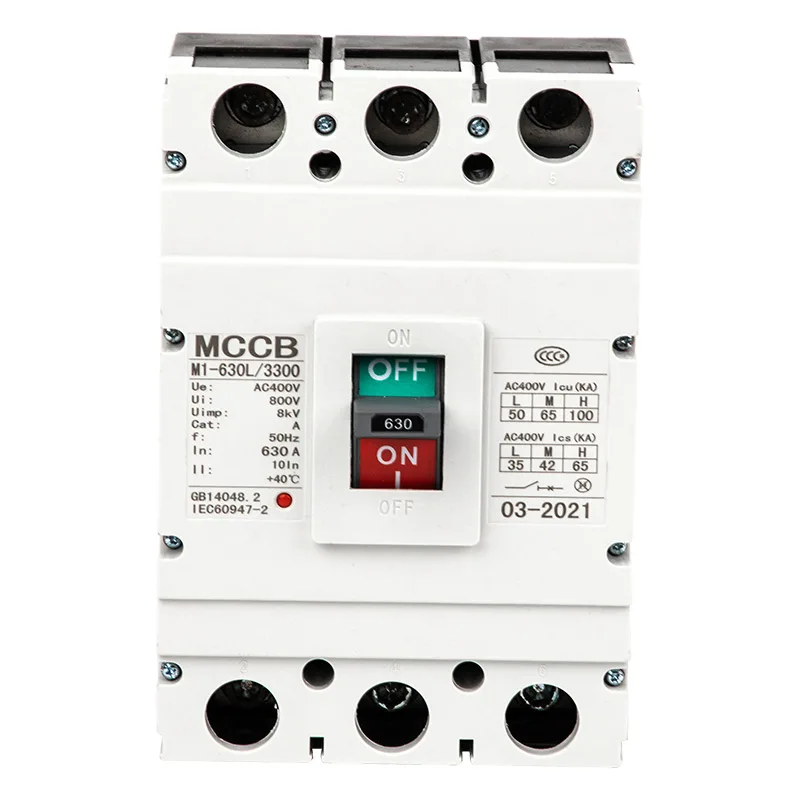

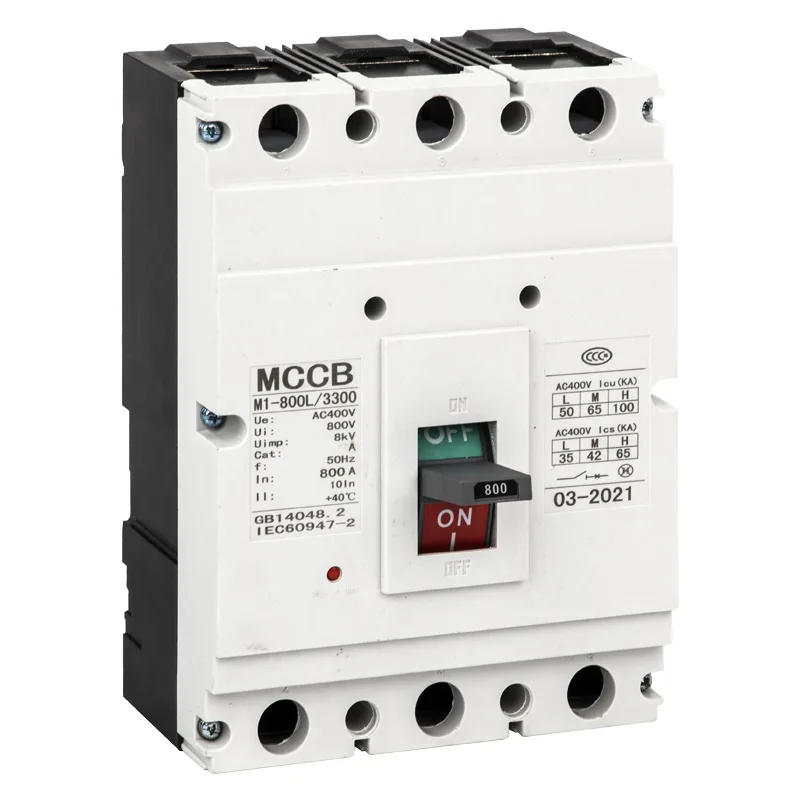

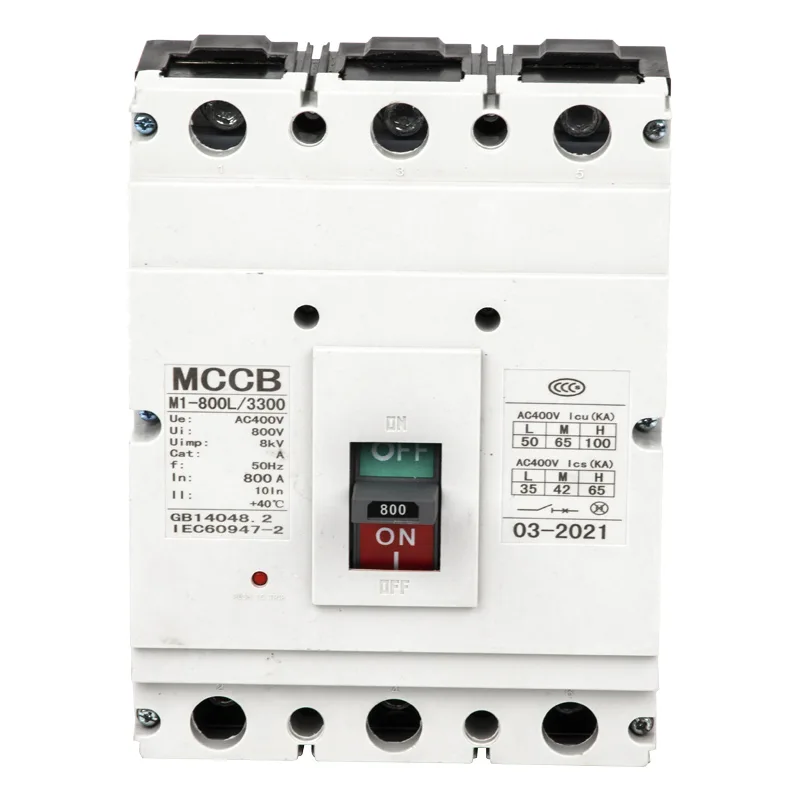

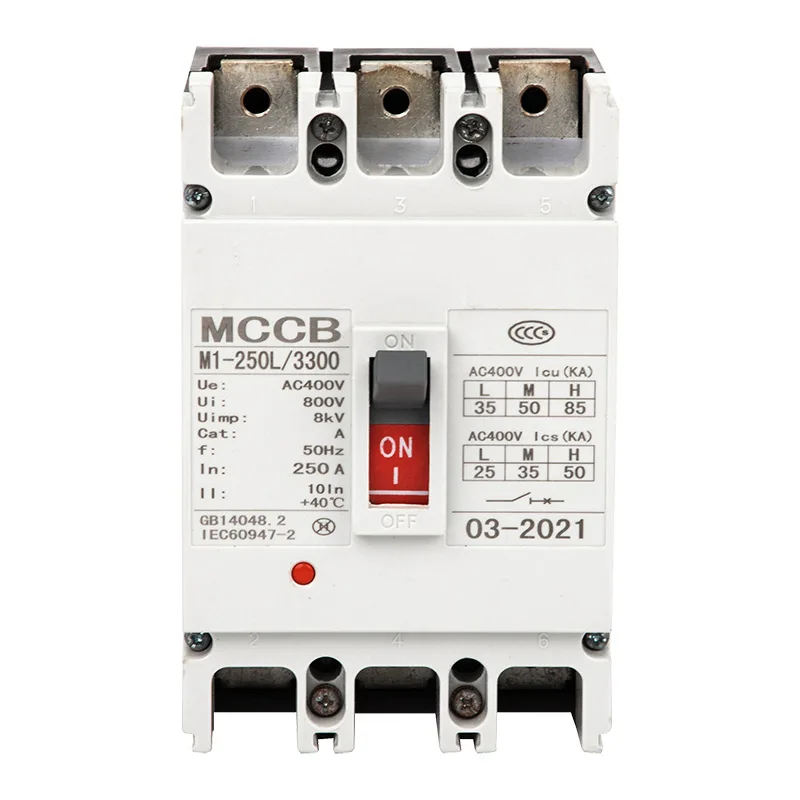

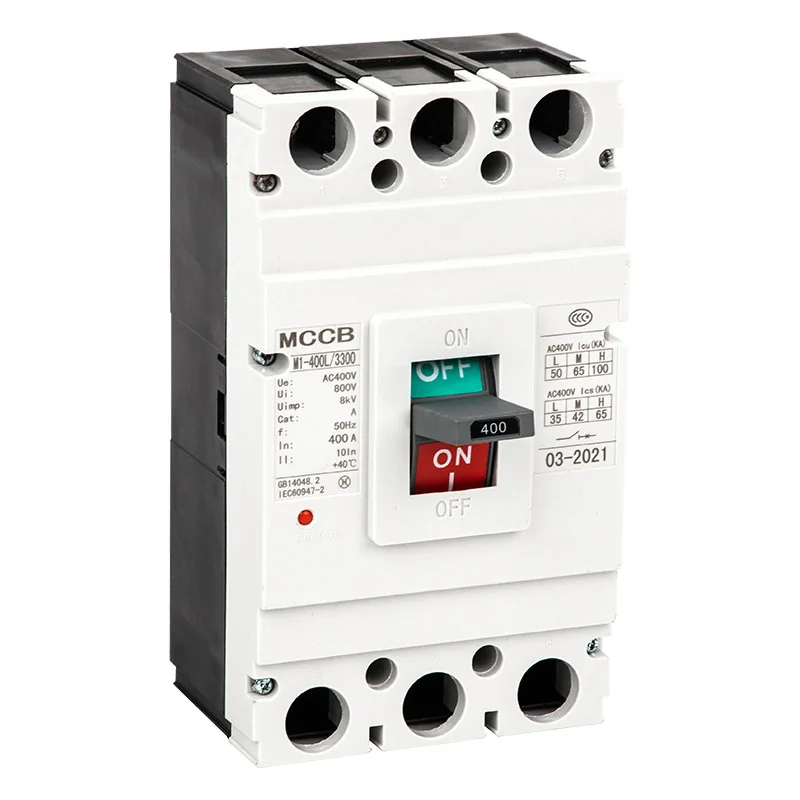

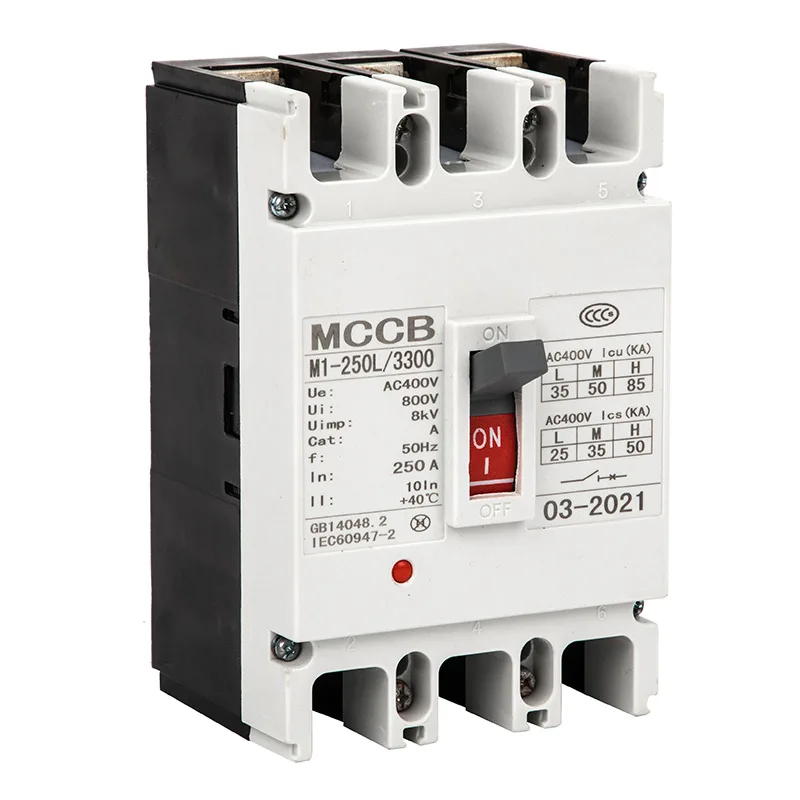

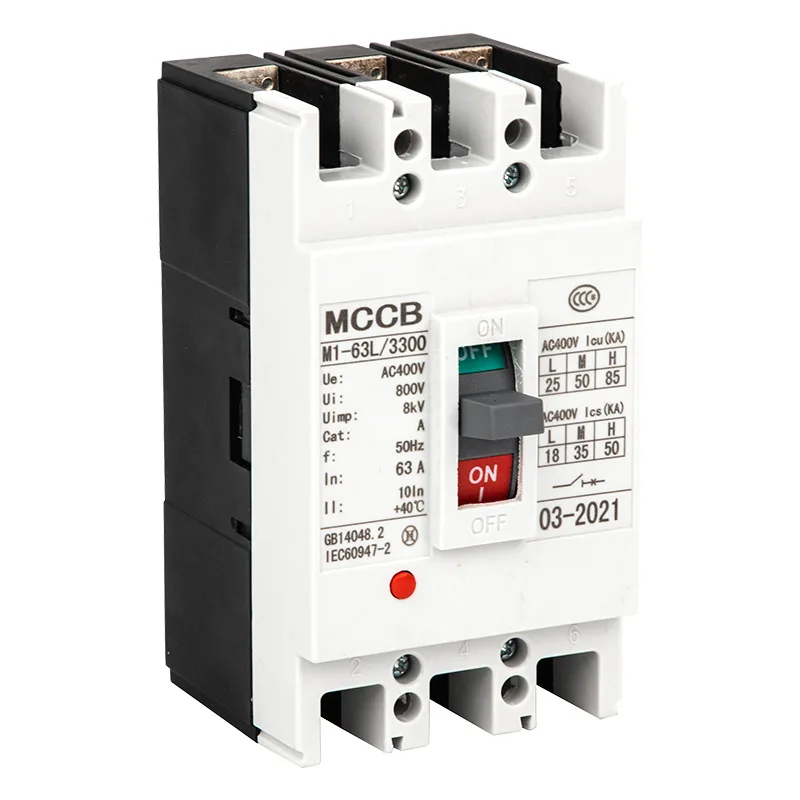

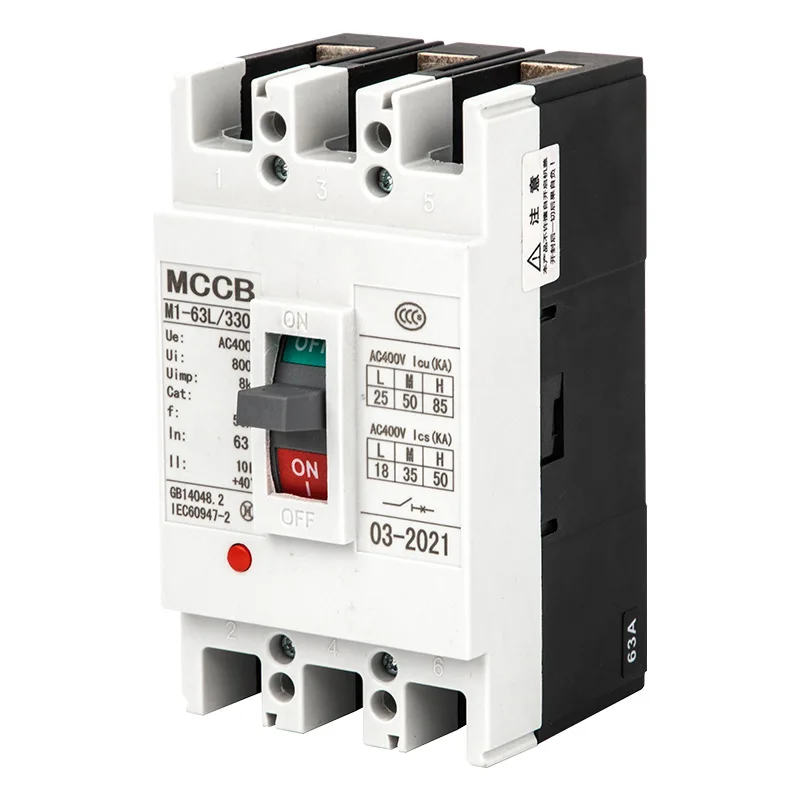

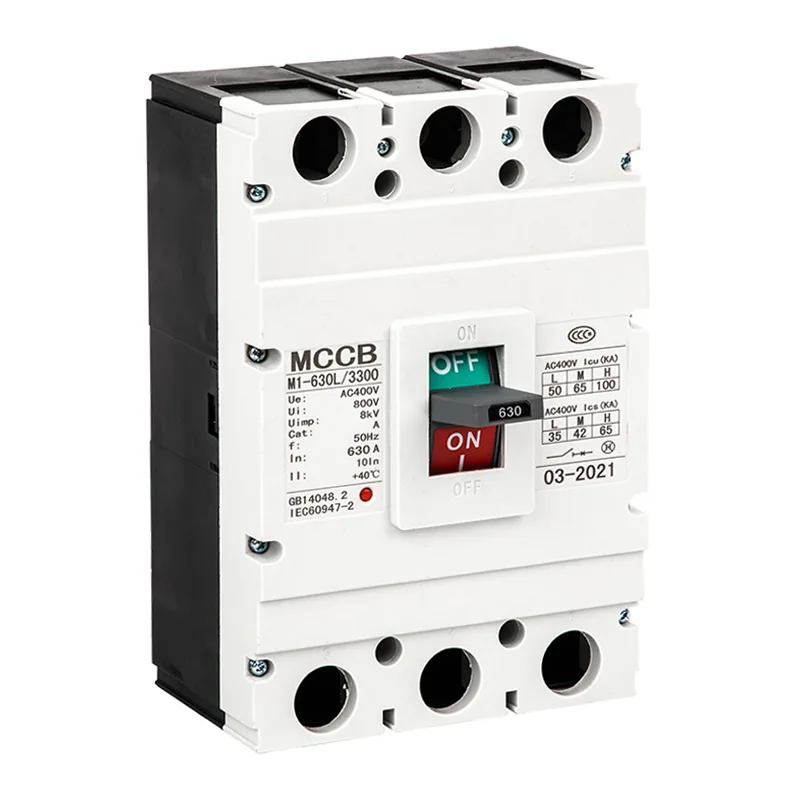

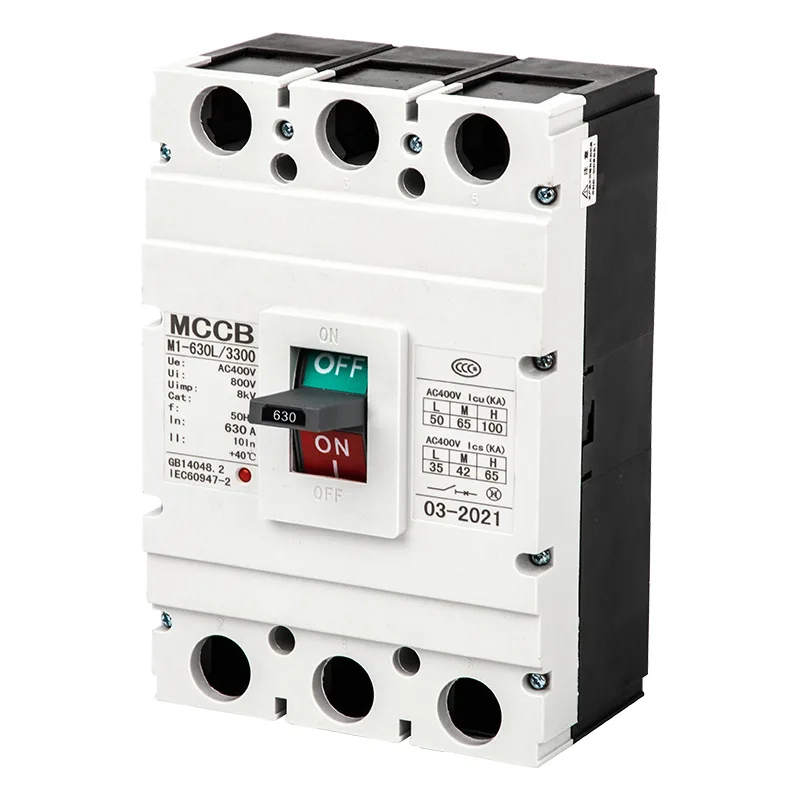

M1 формований вимикач корпусу

Обсяг застосування

M1 -формований вимикач корпусу Xucky Electric Brand (M1, далі - MCCB) - це нові вимикачі, які були розроблені та розроблені компанією за допомогою міжнародної передової технології. Перемикачі вимикачів мають такі характеристики: компактний розмір, висока пропускна здатність, коротка відстань дуги та шейк-захисні,-це ідеальна продукція, що застосовуються на суші або кораблях. Номінальна напруга ізоляції вимикача становить 800 В (500 В для М1-63), вона підходить для розподілу мережі змінного струму 50 Гц / 60 Гц, оціненої робочої напруги 690 В та номінального струму 1250A для розподілу електроенергії та захисту від пошкодження, спричиненого перевантаженням, коротким циркуляцією, недостатнім та іншим. Також для захисту нечастої конверсії ланцюгів та нечастого початку двигуна та перевантаження, короткого замикання, під напругою.

M1Circuit вимикач можна встановити вертикально (вертикально) або горизонтально (поперечний).

M1MCCB підходить для ізоляції, а символ - "".

M1MCCB відповідає стандарту: IEC 60947-2 "Низький пристрій та керування низькою напругою, частина 2: вимикачі."

Модель та значення

Примітка:

Згідно з полюсом, він класифікує чотири типи:

Введіть: N-полюс без компонентів вивільнення надмірного випуску, і N-полюс був з'єднаний весь час і не діє з іншими трьома полюсами, щоб увімкнути або вимкнути;

B-Type: N-полюс без компонентів випуску надмірного випуску, а N-полюс може діяти з іншими трьома полюсами (N-полюсні повернення до відключення);

Тип C: N-полюс, фіксований компонентами вивільнення надмірного випуску, і N-полюс може діяти з іншими трьома полюсами (N-полюсні повернення перед відключенням);

D-Type: N-полюс, фіксований компонентами вивільнення надмірного випуску, і N-полюс був з'єднаний весь час і не діє з іншими трьома полюсами, щоб увімкнути або вимкнути.

Вимикач для розподілу без коду, вимикач для захисту двигуна з 2

Немає коду для прямої роботи з ручкою; P для електричної роботи; Z для повороту ручки.

Класифікація згідно з рейтинговим струмом випуску надмірного потоку:

M1-63 MCCB має дев'ять: 6, 10, 16, 20, 25, 32, 40, 50, 63 a;

M1-100 MCCB має дев'ять: 16, 20, 25, 32, 40, 50, 63, 80, 100 a;

M1-225 MCCB має сім: 100, 125, 140, 160, 180, 200, 225 a;

M1-400 MCCB має п'ять: 225, 250, 315, 350, 400 a;

M1-630 MCCB має три: 400, 500, 630 a;

M1-800 MCCB має три: 630, 700, 800a;

M1-1250 MCCB має три: 800, 1000, 1250a.

Примітка: 6a має лише електромагнітний (миттєвий) тип, не рекомендується специфікаціям.

Відповідно до методу електропроводки: проводка перед дошкою, проводка на задній частині дошки, тип вставки плати.

Відповідно до закономірності вивільнення надмірного потоку: термодинамічно-електромагнітний (подвійний) тип, електромагнітний (миттєвий) тип.

Згідно з нарядом, він має два типи: з нарядом або без нього.

Вбрання включають внутрішні аксесуари та зовнішні аксесуари: внутрішні аксесуари мають випуск Shunt, випуск низької напруги, допоміжний контакт та контакт тривоги. Зовнішні аксесуари-це механізм експлуатації ручки, механізм експлуатації потужності тощо.

Відповідно до пропускної здатності: L-стандартний тип розриву; М-секунда високого типу розриву; H-High Breaking Type

Звичайні умови експлуатації

■ Температура навколишнього повітря: -5 ℃ ~ +40 ℃, а середня температура за 24 години нижче +35 ℃.

■ Висота: висота місця встановлення не більше 2000 м.

■ Атмосферні умови: відносна вологість повітря у найвищій температурі +40 ℃ не більше 50%; У низькій температурі може бути більш висока відносна вологість. Максимальна середня відносна вологість становить 90%, тоді як середня щомісячна мінімальна температура становить +25 ℃, і враховуйте зміни температури продукту на поверхні гелю.

■ Ступінь забруднення: 3.

Основні технічні параметри

Режим поїздки та код аксесуара, відстань спалаху містить горизонтальну та вертикальну установку.

A. 200 означає, що вимикач з електромагнітним вивільненням; 300 означає термодинамічний+електромагнітний вивільнення; і 000 означає, що вимикач без звільнення та внутрішнього аксесуара.

B. 125, 250, 400, 2 полюсні вироби мають лише 210, 220, 230, 310, 320, 330.

C. Тільки M1-63, M1-100, M1-225, M1-400 з попередньо оплаченим випуском.

Основний технічний індекс

1, миттєве характерне значення встановлення вимикача для розподілу становить 10 дюймів ± 20%, M1-1250 становить 7 дюймів ± 20%; Характерне значення миттєвої дії набору вимикача для захисту двигуна становить 12 дюймів ± 20%.

2, номінальне значення вимикача в таблиці 2.

3, в температурі навколишнього середовища +40 ℃, вимикач для розподілу характеристик дії вивільнення, що передається в таблиці 3, вимикач для захисту від двигуна захисту від двигуна.

Номінальне значення розриву схеми

ПРИМІТКА: 2-х полів, 4-качкові вимикачі, розділені на L, M, H, вони мають такий же індекс зриву, як і тип M.

Характеристики зворотного розриву часу випуску вимикачів надмірного випуску для розподілу потужності, коли кожен полюс є одночасно живленням

Миттєве характерне значення для встановлення вимикача для розподілу становить 10 дюймів ± 20%, а миттєве характерне значення налаштування вимикача для захисту двигуна - 12 дюймів ± 20%.

Характеристики зворотного розриву часу випуску вимикачів надлишкового вивільнення для захисту двигуна, коли кожен полюс є одночасно живленням

Зворотна характеристика захисту від часу

Оборонні фактори Таблиця змін температури

Розміри контуру та встановлення

Імензія проводки перед дошкою

Розмір проводки на задній частині дошки

Розмір проводки плагінів

Розмір проводки перед дошкою

Розмір проводки на задній частині дошки

Розмір проводки плагінів

Розмір проводки перед дошкою

Розмір проводки на задній частині дошки

Розмір проводки плагінів

Розмір проводки перед дошкою

Розмір проводки на задній частині дошки

Розмір проводки плагінів

Розмір проводки перед дошкою

Розмір проводки на задній частині дошки

Розмір проводки плагінів

Розмір проводки перед дошкою

Аксесуари вимикачів

1. Внутрішній аксесуар автоматичних вимикачів

1.1 Випуск шунта

Напружена напруга контрольного живлення випуску шунта: AC50HZ, 230 В, 400; DC110V, 220V, 24V; Коли від 70%~ 110%, може надійно розбити вимикач.

Коли номінальна напруга подачі контролю випуску шунту DC24V, максимальна довжина мідного проводу повинна відповідати наступним вимогам

Якщо вимоги вищезазначеної таблиці не виконуються, рекомендується розробити схему управління вивільненням шунту за допомогою наступного малюнка

1.2 Випуск низької напруги

Коли напруга живлення падає до низької напруги, номінальної напруги від 70% до 35% від діапазону, надійний розрив вимикача вивільнення низької напруги; Коли напруга живлення нижче випуску підприємного напруги на 35%, недостатня напруга для запобігання вимикача закривається; Коли напруга живлення вище 85% від номінальної напруги випуску недостатньої напруги, вивільнення недостатньої напруги гарантує, що вимикач вимикач закритий. Випуски підпорядкування оцінюються при AC50 Гц, 230 В, 400 В.

Спеціальна примітка: вимикач з вивільненням підпорядкування, лише в недостатній напрузі з номінальною напругою, яка може відкриватися та закриватися нормально.

1,3 Попередньо оплачений лічильник спеціалізованого випуску

Номінальна операційна напруга UE попередньо оплаченого лічильника, виділеного випуску, становить AC230/50 Гц, він може працювати нормально в діапазоні (65% ~ 110%) UE. Коли CTRL буде відрізаний, вимикач затримує 0,5S ~ 2S для відкриття.

1.4 Номінальне значення допоміжних контактів та контактів тривоги в таблиці 5

а. Допоміжний контакт

б. Контакт тривоги

Контакти тривоги не діють, коли вимикач відкривається і закривається нормально, контакти тривоги перемикаються між нормальним отвором і нормальним закриттям лише після безкоштовного відключення або відбиття несправностей.

2. СЕКТЕРНАЛЬНИЙ АКДЕСАРІЯ ДЛЯ ПЕРЕМОЖЕННЯ

2.1 Механізм експлуатації двигуна. Значення та код оцінені в таблиці 6.

Примітка.

Принципова схема відкриття та закриття M1-63、100、225 Електричний механізм роботи (AC)

Принципова схема відкриття та закриття M1-400、630、800、1250 Електричний механізм роботи (AC)

2.2 Розміри встановлення ручного механізму експлуатації, показані в таблиці 10

Діаграма кріпильного отвору M1-63 ~ 800

Загальна висота електричного/ручного механізму роботи вимикача (мм) (показана в таблиці 12)

Таблиця швидкого вибору серії M1 Серія, що формується, вимикач корпусу

Приклад: M1-100L / 33102 63A означає вимикач корпусу, що формується типом M1, струм рейтингу рамки-100A, ємність розриву-це стандартний тип, обробка ручки, 3 полюси, подвійне вивільнення, з Shuntrelease, для захисту двигуна, рейтингове струм-63A.

Вибір, установка, використання повинні відповідати посібнику з продукту або відповідними національними стандартами.

ПРИМІТКА: N-полюсний тип вимикача 4P розділений на тип A, B-Type, який не вказаний за замовчуванням BTYPE.
