ZW32-12 Зовнішній вакуумний вимикач

XUCKY Electric як виробник і постачальник зовнішнього вакуумного вимикача ZW32-12 у Китаї вже більше 25 років, продуктивність його масляного трансформатора відповідає IEC60076, GB1094, GB/T6451. Тим часом наш розподільний трансформатор завоював чудову репутацію завдяки високій якості та хорошій ціні в Росії, Південній Азії, Африці, Близькому Сході та Південній Америці. Ми забезпечуємо налаштування та технічну підтримку. Не соромтеся зв’язуватися з нами, щоб отримати конкурентоспроможну пропозицію та отримати всю технічну підтримку онлайн!

Огляд продукту

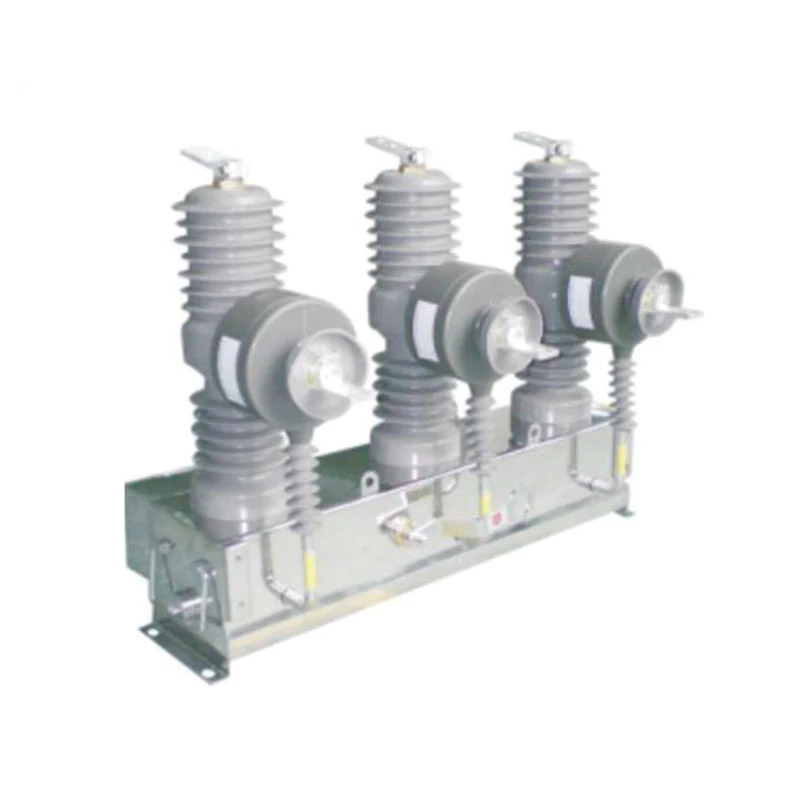

Зовнішній вакуумний вимикач ZW32-12 (надалі "вакуумний вимикач") - це трифазний зовнішній вимикач високої напруги змінного струму 50 Гц, який в основному використовується у зовнішній розподільній системі 10 кВ сільської та міської мережі як відкрита або закрита струм навантаження, струм перевантаження та струм короткого замикання, а також може використовуватися в інших подібних місцях. Зовнішній вакуумний вимикач ZW32-12 відповідає національним стандартам GB 1984-2003, IEC62271-100 "Автоматичний вимикач високої напруги змінного струму" та GB/T11022-1999 "Загальні технічні вимоги до високовольтних комутаційних пристроїв і стандартів контрольного обладнання".

Модель і значення

Нормальний навколишній стан

1. Температура навколишнього повітря: -40°C~+40°C;

2. Висота: не більше 2000 м;

3. Навколишнє повітря може бути забруднене пилом, димом, корозійними газами, парою або соляним туманом;

4. Швидкість вітру не перевищує 34 м/с (еквівалентно 700 Па на циліндричній поверхні);

5. Вібрація або рух ґрунту від розподільного обладнання та обладнання керування незначні;

6. Ступінь забруднення: III ступінь;

7. Зовнішній вакуумний вимикач можна використовувати в нормальних умовах використання, відмінних від наведених вище правил. У цей час користувач повинен проконсультуватися з виробником і отримати таку ж думку.

8. У разі виходу за межі вищевказаних нормальних умов використання користувач повинен домовитися з виробником.

Особливості будови

1. Вимикач використовує трифазну опорну структуру, продуктивність якої є стабільною та надійною. Не має небезпеки займання та вибуху. Він не потребує обслуговування. Він також має невеликий об'єм, малу вагу та тривалий термін служби тощо.

2. Вимикач використовує повністю закриту конструкцію, тому його повітронепроникність хороша, що сприятиме покращенню вологостійкості та вологонепроникності. Особливо підходить для дуже холодних і вологих приміщень.

3. Стовп і трифазний трансформатор струму використовують імпортовану зовнішню тверду ізоляційну епоксидну смолу, епоксидну смолу або внутрішній аутсорсинг твердої ізоляції з органічного кремнієвого каучуку; Стійкість до високих і низьких температур, УФ-стійкість, стійкість до старіння тощо.

4. Робочий механізм приймає мініатюризацію пружинного робочого механізму, потужність двигуна накопичувача енергії невелика, точки закриття низьке споживання енергії; Трансмісія за допомогою режиму передачі реального руху, мала кількість комплектуючих, висока надійність. Механізм роботи під опечатуванням регіональних установ, вирішити проблему корозії робочого механізму, підвищити надійність роботи установ.

5. Вмикання та вимикання вимикача може здійснюватися ручним або електричним керуванням та дистанційним керуванням. Він може прийти до автоматизованого розподілу електроенергії разом із контролером. Він також може формувати машину збігів і машину сегментів із контролером збігів.

6. Вимикач може бути встановлений з двофазним або трифазним трансформатором струму, автоматичним захистом від перевищення струму та інтелектуальним контролером для аналізу інформації. Відповідно до вимог замовника, він також може бути встановлений з вимірювальним КТ.

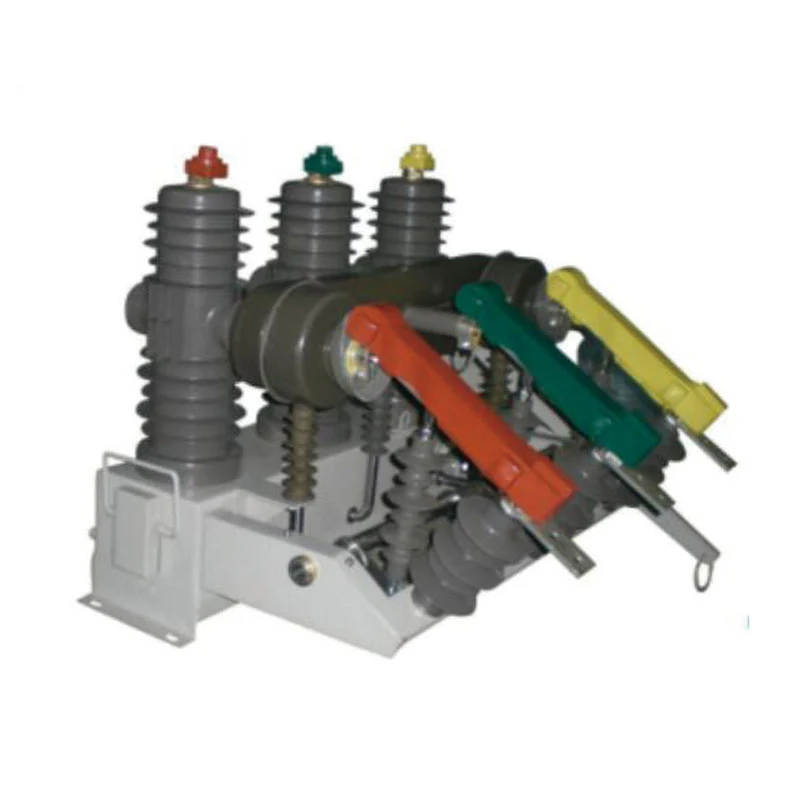

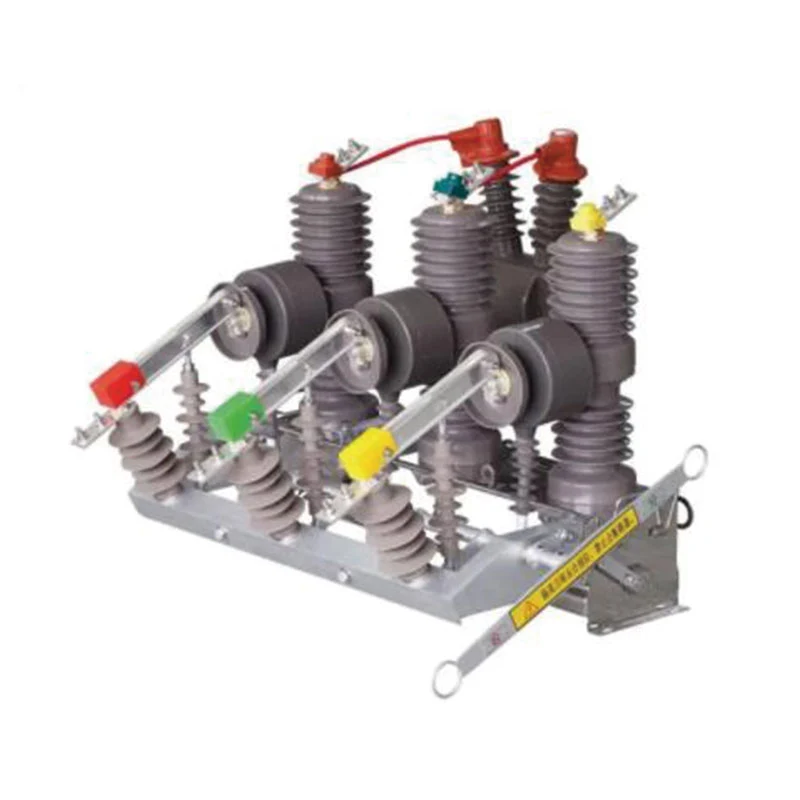

7. Для вимикача можна встановити вимикач із трифазним тандемним приводом. Він має чітко видимий злам, коли ізолюючий вимикач вимкнено, і має блокувальний пристрій проти неправильної роботи між корпусом зовнішнього вакуумного вимикача. Коли зовнішній вакуумний вимикач знаходиться в закритому положенні, ізоляційний вимикач не може бути відкритий і закритий; зовнішній вакуумний вимикач може працювати лише тоді, коли ізолюючий ніж повністю закритий або повністю відкритий. Встановлюється опорний ізолятор розрядника. Догляд простий і безпечний.

1. Основні технічні параметри

2. Монтажний параметр налаштування вимикача

3. Основні технічні параметри пружинного приводу КТБ

4. Зовнішній вакуумний вимикач ZW32 з ізоляційним вимикачем, на додаток до вимог таблиці 1, таблиці 2, частина ізоляційного вимикача також повинна відповідати вимогам таблиці 4.

Принцип дії

1. Принцип дії ручного механізму

■ Операція закриття: спочатку потягніть ручку накопичувача енергії, щоб накопичити енергію, і прикладений робочий крутний момент збільшиться від малого до великого. Коли замикаюча пружина проходить через середній момент, замикаюча пружина вивільняє енергію, яка спонукає систему накопичення енергії обертатися проти годинникової стрілки та змушує важіль обертатися. Привідний вал замикає зовнішній вакуумний вимикач, і в той же час роздільний важіль захоплює відкритий піввал, щоб перевести вимикач у замкнений стан. Коли механізм знаходиться в закритому стані, кулачок і обертова втулка вала роз'єднані, і механізм не може бути знову закритий.

■ Операція розмикання: після того, як вимикач замкнеться, потягніть за ручку розмикання або, коли струм перевищує встановлене значення пристрою захисту від перенапруги, котушка перевантаження по струму приводиться в рух, обидва роблять обертання півосі гальма, розмикаючий важіль розстібається , а трансмісійний стрижень відкриває вимикач під приводом пружини.

2. Принцип роботи моторного механізму

■ Робота накопичення енергії: якщо потягнути ручку накопичувача енергії, або двигун накопичувача енергії обертається, кулачок обертається під приводною шестернею, а закриваюча пружина поступово подовжується. Після проходження пружини кулачок утримується позиціонуючим елементом і більше не обертається. Підготовка до закриття стану; в той же час кулачок і ведучий вал роз'єднані, так що механізм не може знову зберігати енергію.

■ Операція закриття: після того, як накопичення енергії завершено, потягніть за ручку закриття або подайте напругу на котушку закриття, щоб змусити півось закриття обертатися. Замикаючий важіль і замикаючий напівось роз’єднуються, а замикаюча пружина вивільняє енергію для приводу валу трансмісії. Зовнішній вакуумний вимикач закритий, а розмикаюча пружина збережена. Коли механізм знаходиться в закритому стані, операція накопичення енергії виконується знову, і замикаюча пружина знову подовжується. Після того, як пружина проходить середину, замикаючий напівось фіксується блокуючим пристроєм, щоб запобігти випадковому закриванню механізмом гальма. У закритому стані накопичувача енергії механізм перебуває в стані повторного замикання, що може досягти операції повторного замикання "O-0,3S-CO".

Операція розмикання: після замикання зовнішнього вакуумного вимикача ручку допоміжного затвора потягнути або на котушку допоміжного затвора подати напругу, або котушку перевантаження по струму ввімкнути, коли струм лінії перевищує встановлене значення антизатвору. -пристрій імпульсного струму, так що допоміжний затвор повертається напіввалом і відкривається. Важіль відпускається, і важіль трансмісії відкривається розмикаючою пружиною, щоб розімкнути зовнішній вакуумний вимикач.

Примітка: Котушка максимального струму приводного механізму є системою короткочасної роботи і не може використовуватися протягом тривалого часу.

Електрична принципова схема захисту від перевантаження та керування механізмом автоматичного вимикача наведена на малюнку

3. (Примітка: на основі вторинної схеми підключення автоматичного вимикача)

Контур і монтажні розміри

1. Габаритні розміри автоматичного вимикача (без КТ)

2. Габаритні розміри автоматичного вимикача (з КТ)

3. Габаритні розміри автоматичного вимикача (з КТ) з ізолятором

4. Габаритні розміри автоматичного вимикача (без ТТ) з ізолятором

5. Розмір монтажного отвору автоматичного вимикача (без КТ) з ізолятором

6. Розмір монтажного отвору автоматичного вимикача (CT) з ізолятором

7. Схема монтажу вимикача

Монтаж і обслуговування

1. Оператор повинен мати попереднє уявлення про продуктивність продукту, встановлення та налаштування, а також знання про технічне обслуговування. Він повинен фіксувати проблеми під час роботи та повідомляти виробника, коли це необхідно.

2. Зовнішній вакуумний вимикач слід візуально оглянути перед встановленням. Перевірте, чи не пошкоджена ізоляційна втулка, чи немає витоку в індикації відкриття-закриття та зберігання, чи не деформована коробка чи ні. Після перевірки виріб слід встановити на стовпи вище 4 м. Коли встановлено автоматичний вимикач із ізолятором, слід ретельно перевірити точність механічного блокувального пристрою між ізолятором і вимикачем.

3. Перед введенням виробу в експлуатацію ретельно перевірте, чи відповідають номінальна напруга та номінальний струм кожного робочого елемента фактичній ситуації. Механізм використовується для перевірки правильності рухів.

4. Параметри автоматичного вимикача були відрегульовані під час заводської перевірки. Користувачам не потрібно вмикати машину для перевірки. Після перевірки витримуваної напруги їх можна встановлювати.

5. Зовнішній вакуумний вимикач може бути встановлений однополюсним або двополюсним. Автоматичні вимикачі повинні бути встановлені гладко і міцно на спеціальних сталевих рамах.

6. Виріб буде регулярно перевірятися, щоб перевірити, чи працює автоматичний вимикач нормально. Для зовнішнього вакуумного вимикача з ізолятором ізолятор перевіряється двічі на рік, і перевіряється, чи механічне блокування між ізолятором і вимикачами є нормальним і в рухомі частини впорскується деяка кількість мастила.

Транспортування, приймання та зберігання

■ Транспорт

При транспортуванні весь товар повинен бути упакований в закриту коробку для фіксації. У процесі транспортування заборонено повертати та нахиляти. Під час підйому корпусу зовнішнього вакуумного вимикача чотири кільця, закріплені на коробці, не можуть безпосередньо нести епоксидний ізоляційний циліндр. Коли зовнішній вакуумний вимикач із ізолятором, центр ваги нахилений до сторони ізолятора, і його слід виконувати повільно під час підйому.

■ Прийняття

Після отримання зовнішнього вакуумного вимикача користувач повинен виконати наступні роботи з приймання:

1) Перевірте, чи упаковка не пошкоджена чи ні;

2) Перевірте, чи всі документи та аксесуари повні відповідно до пакувального списку продукту;

3) Перевірте технічні параметри на паспортній табличці зовнішнього вакуумного вимикача, а сертифікат продукту відповідає вимогам замовлення.

■ Зберігання

Зовнішній вакуумний вимикач слід зберігати в сухому, вентильованому, вологозахищеному, ударостійкому та протишкідливому приміщенні з інфільтрацією газу. Перевірте, чи середовище відповідає вимогам у разі тривалого зберігання. Пакування, розпакування та зберігання слід проводити в сухому приміщенні та перевіряти, чи вироби та компоненти комплектні та узгоджені.

Поширені несправності та усунення несправностей

Примітка: якщо є інші несправності або якщо вищезгадані несправності неможливо усунути, зверніться до нашої служби післяпродажного обслуговування.
