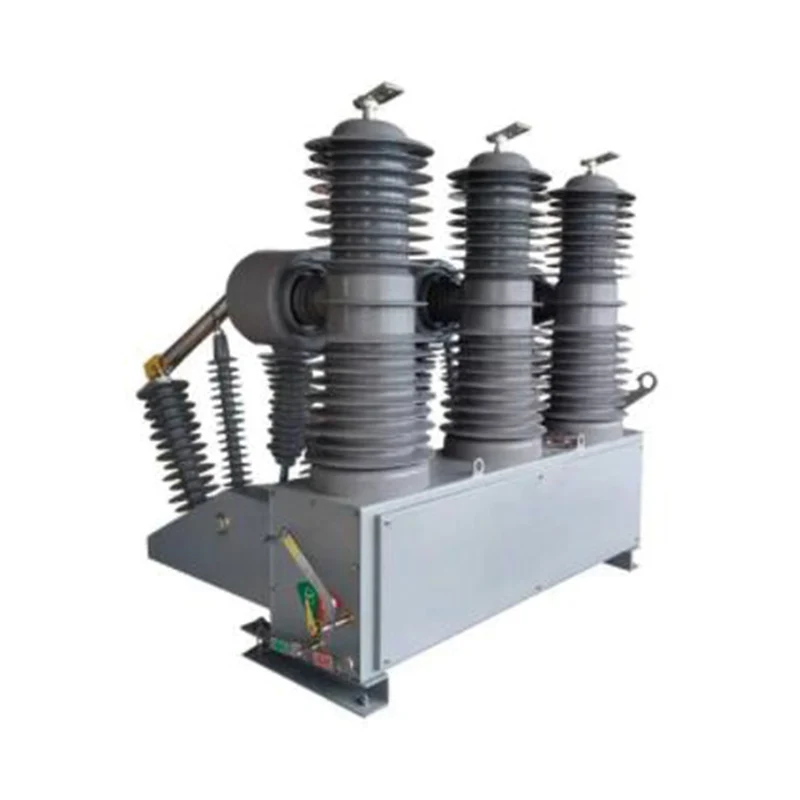

ZW32-40.5 Зовнішній високовольтний вакуумний вимикач

◆ Умови використання високовольтного вакуумного вимикача ZW32-40.5 для зовнішнього використання
1. Температура навколишнього середовища: -30 ℃ ~ + 60 ℃;
2. Висота: ≤3000 м;
3. Швидкість вітру: ≤34 м/с;
4. Ступінь забруднення: ≤IV.
5. Температура зберігання: -40 ℃ ~ + 85 ℃.

Надіслати запит

Опис продукту

Зовнішній високовольтний вакуумний вимикач ZW32-40.5 (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) має унікальний цільний герметичний полюс і високонадійну структуру робочої машини. Пристрій в основному використовується в електромережах повітряних ліній середньої напруги для розподілу та суміщення струму навантаження, струму перевантаження та струму короткого замикання.

Верхній вакуумний вимикач — це новий вакуумний вимикач високої напруги для зовнішнього використання на 35 кВ, який замінює вакуумний вимикач ZW7. ZW32 - це мініатюризація ZW7, яка безпечніша та стабільніша. ZW32-40.5 також може використовувати робочий механізм постійного магніту, співпрацювати з обладнанням автоматизації, GPRS, GSM та іншими функціями дистанційного зв’язку для досягнення чотирьох дистанційних функцій, таких як дистанційна сигналізація, дистанційне вимірювання, дистанційне регулювання та дистанційне керування.

◆ Умови використання

1. Температура навколишнього середовища: -30 ℃ ~ + 60 ℃;

2. Висота: ≤3000 м;

3. Швидкість вітру: ≤34 м/с;

4.Ступінь забруднення: ≤IV.

5. Температура зберігання: -40 ℃ ~ + 85 ℃.

◆ Основні технічні параметри

НІ	Предмети	одиниця	Значення
1	номінальна напруга	кВ	40.5
2	Витримує напругу частоти живлення 1 хв	кВ	95
3	витримувана напруга грозового імпульсу	кВ	185
4	номінальна частота	Гц	50
5	номінальний струм	A	630, 1250, 1600
6	номінальний струм відключення короткого замикання	кА	20, 25, 31,5
7	номінальний струм короткого замикання (піковий)	кА	50, 63, 80
8	номінальний пік витримуваного струму	кА	50, 63, 80
9	4s витримує струм	кА	20, 25, 31,5
10	номінальна робоча послідовність	S	Відновлення O-0.1s-CO-3s-CO-6S-60s
11	номінальний струм короткого замикання	разів	30
12	механічний термін служби	разів	10000
13	напруга управління механізмом	V	AC/DC220
14	вторинний ланцюг, витримувана напруга промислової частоти 1 хв	кВ	2
15	відстань між відкритими контактами	мм	16±1
16	над подорожами	мм	4±0,5
17	швидкість відкриття	РС	1,4-1,8
18	швидкість закриття	РС	0,4-0,8
19	час відскоку замикання контакту	РС	≤5
20	асинхронність відкриття/закриття трьох фаз	РС	≤2
21	час закриття	РС	≤100
22	час відкриття	РС	≤50
23	вага	кг	270
