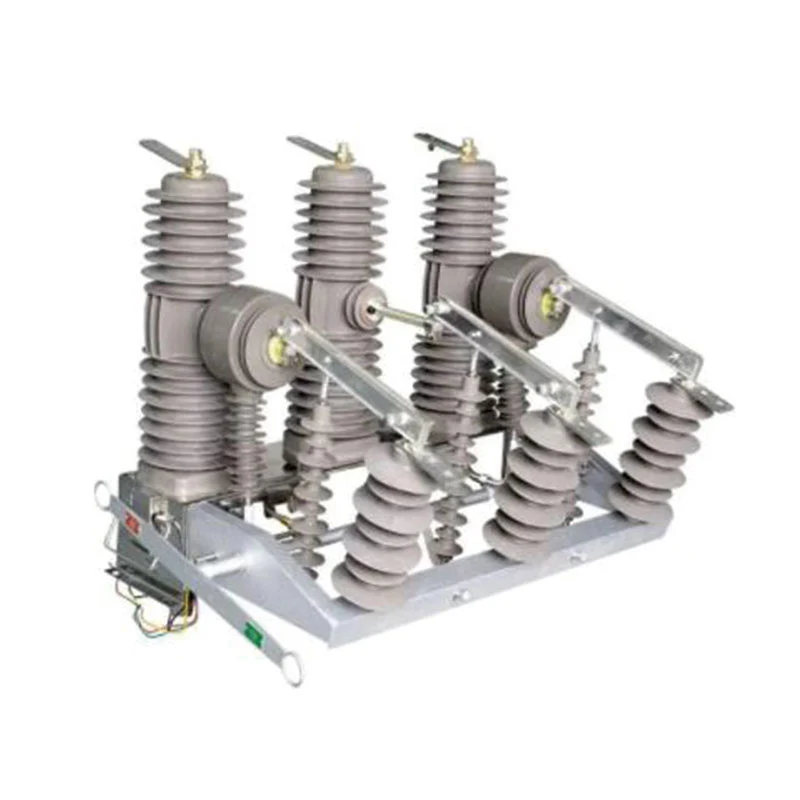

Зовнішній високовольтний вакуумний вимикач серії ZW32-24

Зовнішній вакуумний вимикач високої напруги серії ZW32-24 є 3-фазним змінним струмом 50 Гц 24 кВ зовнішнього перемикача обладнання
♦ Спосіб монтажу: на стовпі;
♦ Механізм приводу: пружинний механізм приводу та механізм постійного магнітного приводу;
♦ Тип полюса: інтегрований полюс;
♦ Застосування: зовнішня підстанція 24кВ, електростанція.
♦ Тип роботи, ручний, електричний, з дистанційним керуванням.

Надіслати запит

Опис продукту

XUCKY Electric як виробник і постачальник зовнішнього високовольтного вакуумного вимикача серії ZW32-24 (реклозер) у Китаї вже більше 25 років, продуктивність масляного трансформатора відповідає IEC60076, GB1094, GB/T6451. Тим часом наш розподільний трансформатор завоював чудову репутацію завдяки високій якості та хорошій ціні в Росії, Південній Азії, Африці, Близькому Сході та Південній Америці. Ми забезпечуємо налаштування та технічну підтримку. Не соромтеся зв’язуватися з нами, щоб отримати конкурентоспроможну пропозицію та отримати всю технічну підтримку онлайн!

♦ Спосіб монтажу: на стовпі;

♦ Механізм приводу: пружинний механізм приводу та механізм постійного магнітного приводу;

♦ Тип полюса: вбудований полюс;

♦ Застосування: зовнішня підстанція 24кВ, електростанція.

♦ Тип роботи, ручний, електричний, з дистанційним керуванням.

Стандарти продукції

♦ IEC62271-100 Комутаційна апаратура високої напруги та контрольна апаратура Частина 100: Автоматичні вимикачі змінного струму

♦ Автоматичні вимикачі змінного струму високої напруги GB1984

♦ Загальні специфікації GB/T11022 для високовольтних розподільних пристроїв і пристроїв керування

Стандарти

♦ Вакуумні автоматичні вимикачі змінного струму високої напруги JB/T 3855

♦ Специфікація DL/T402 високовольтних автоматичних вимикачів змінного струму

Екологічні умови

♦ Температура навколишнього середовища: -35°C 〜+40°C;

♦ Висота: <2000м;

♦ Швидкість вітру < 35м/с;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Брудний рівень: IV;

♦ Місця встановлення: відсутність пожежі, вибуху чи серйозного забруднення.

Основні технічні параметри

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ	24
2	Номінальний струм	A	630/1250
3	Номінальна частота	Гц	50
4	Номінальний тепловий струм	кА	20/25
5	Номінальний струм відключення короткого замикання	кА	20/25
6	Номінальний динамічний струм (піковий)	кА	50/63
7	Номінальний струм короткого замикання (піковий)	кА	50/63
8	Час термостійкості	s	4
9	Номінальна робоча послідовність	Часи	O-0,3S-CO-1 80S-CO
10	1 хвилина витримуваної напруги промислової частоти (міжфазна, заземлення/розрив)	кВ	65
	Витримувана напруга грозового імпульсу (пікова) (міжфазна, земля/розрив)		125
	Вторинний ланцюг витримує напругу на частоті живлення 1 хв		2

немає	Пункт	одиниця	Значення
11	Механічне життя	Часи	10000
12	Номінальний час відключення струму короткого замикання	Часи	30
13	Номінальний час відключення	Часи	10000
14	Контактна відстань	мм	12±1
15	Над подорожами	мм	3±1
16	Міжфазна міжцентрова відстань	мм	380±1,5
17	Асинхронність трифазного замикання та розмикання	РС	≤2
18	Тривалість відскоку при замиканні контакту	РС	≤2
19	Час закриття	РС	25〜80
20	Час відкриття	РС	23〜50
21	Середня швидкість відкриття	РС	1.1-1.7
22	Середня швидкість закриття	РС	0,5-0,9
23	Опір основного провідного кола	мОм	≤80

Загальне креслення конструкції та монтажний розмір (одиниця: мм)

1. Верхній термінал вихідної лінії

2. Переривник

3. Ізоляційна трубка

4. Опустіть термінал вихідної лінії

5. Струмопровідний затиск

6. Гнучке з'єднання

7. Ізолюючий важіль

8. Контактна натискна пружина

9. Розкриття пружини

10. Драйв

11. Механізм вихідного валу

12. Робочий механізм

13. Коробка механізму

14. Плата зв'язку трансформатора струму

1. Ручка керування

2. Від'єднайте головний вал

3. Ручка ручного розмикання/замикання автоматичного вимикача

4. Ручка накопичувача енергії

5. Індикація відкриття/закриття

6. Вилка проводки

7. Трансформатор струму

8. Ізолятор

9. Ізоляційний каркас

10. Ізолюючий важіль

11. Термінал вхідної лінії

12. Від'єднайте лезо

13. Термінал вихідної лінії

14. Автоматичний вимикач

Способи встановлення (однополюсний/двополюсний)

Стандарти продукції

♦ Автоматичні вимикачі змінного струму високої напруги GB1984

♦ Загальні специфікації GB/T11022 для високовольтних розподільних пристроїв і пристроїв керування

♦ Вакуумні автоматичні вимикачі змінного струму високої напруги JB/T 3855

♦ Специфікація DL/T402 високовольтних автоматичних вимикачів змінного струму

Екологічні умови

♦ Температура навколишнього середовища: -40°C~+40°C;

♦ Висота: <1000м;

♦ Максимальна швидкість вітру становить 10 км/год, мінімальна швидкість вітру для номінального рівня (132/230 кв) становить 3,2 км/год;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Мінімальна номінальна шлях витоку: 31 мм/кВ;

♦ Ступінь забруднення повітря: IV клас.

Основні технічні параметри

немає	Пункт		одиниця	Значення
1	Номінальна напруга		кВ	40.5
e	Номінальний рівень ізоляції	1 хвилина частоти живлення. Сухе випробування (розрив, міжфазне відношення до землі) Вологе випробування (до землі, зовнішня ізоляція)	кВ	95 85
		Витримка імпульсу блискавки (пік)		185
3	Номінальний струм		A	1250, 1600, 2000, 2500
4	Номінальний струм відключення короткого замикання		кА	20, 25, 31,5

немає	Пункт	одиниця	Значення
5	Номінальний струм короткого замикання (піковий)	кА	50, 63, 80
6	Номінальний піковий струм	кА	50, 63, 80
7	Номінальний короткочасний струм	кА	20, 25, 31,5
8	Номінальна робоча послідовність		O-0,3S-CO-180S-CO
9	Номінальний струм відключення короткого замикання	разів	20
10	Номінальна тривалість короткого замикання	s	4
11	Розривний час	s	≤0,09
12	Механічне життя	разів	10000
13	Нещодавно виготовлений вакуумний переривник	Пс	≤1,33×10-3
13	Вакуумний переривник протягом 20 років зберігання	Пс	<6,6×10-2
14	Маса нетто вимикача	кг	800
15	Зазор між відкритими контактами	мм	22±2
16	Контактні подорожі	мм	4±1
17	Середня швидкість відкриття	РС	1,4-1,7
18	Середня швидкість закриття	РС	0,4-0,7
19	Час відскоку замикання контакту	РС	≤3
20	Міжфазний синхронізм відкриття та закриття	РС	≤2
21	Час закриття	РС	50≤t≤200
22	Час відкриття	РС	30≤t≤60
23	Опір постійного струму кожної фази основного кола (не включає внутрішній опір КТ)	мОм	≤100
24	Динамічний і фіксований контакт кумулятивної товщини, що допускається до зносу	мм	3
25	Номінальний контактний тиск	N	2500±200
