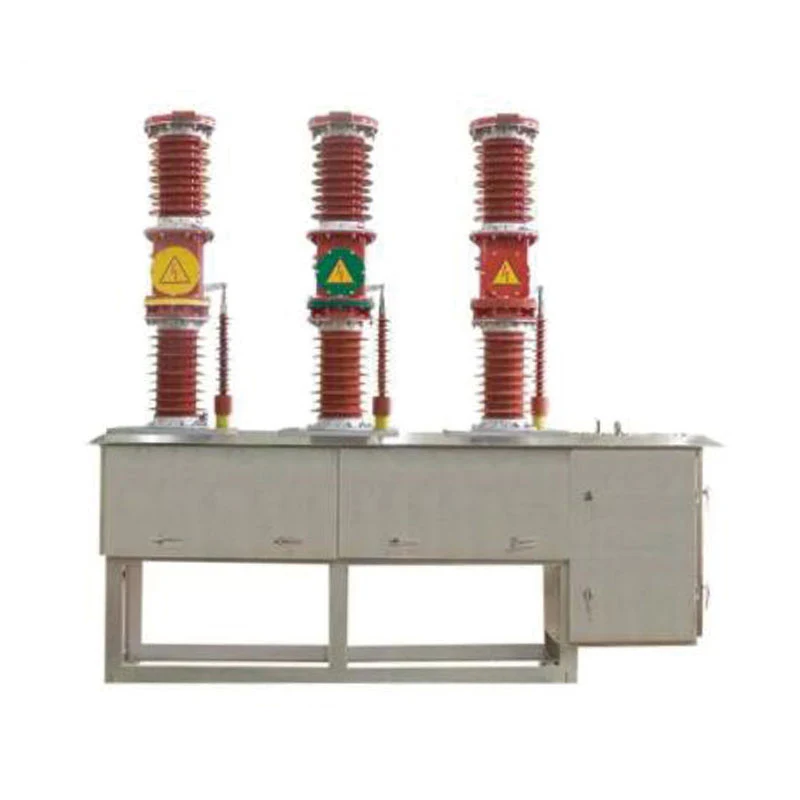

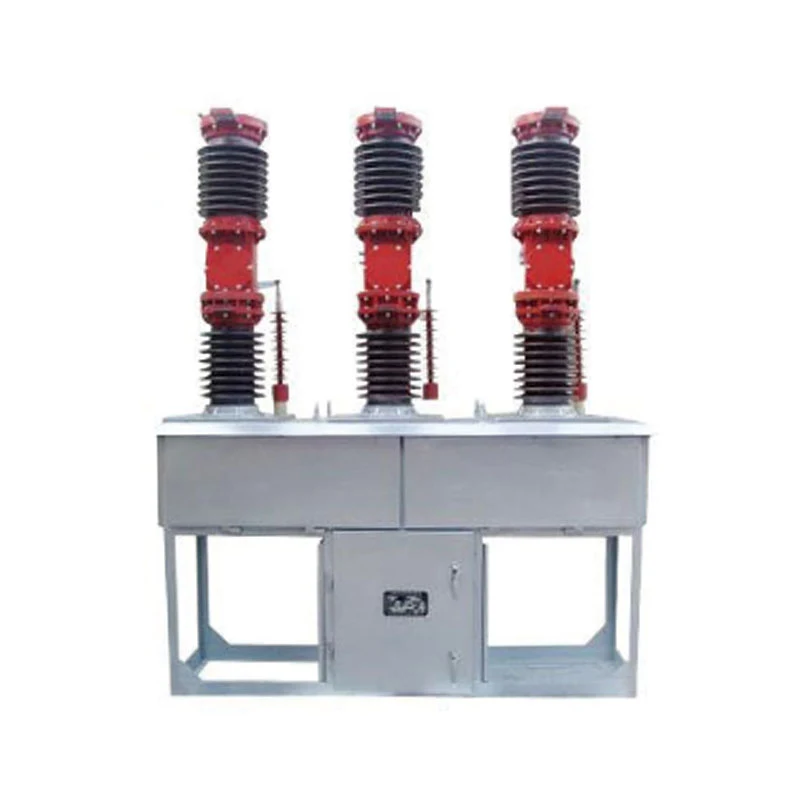

Зовнішній високовольтний вакуумний вимикач серії ZW7-40.5

Зовнішній вакуумний вимикач високої напруги серії ZW7-40.5 — це 3-фазне обладнання змінного струму 50 Гц 40,5 кВ для зовнішнього використання.
♦ Спосіб монтажу: монтаж на фундамент;
♦ Привід: пружинний привід і електромагнітний привід;
♦ Матеріал полюса: силіконова гума, кераміка;
♦ Застосування: зовнішні підстанції 33 кВ, електростанції.
♦ Трансформатор струму: вбудований монтаж, зовнішній монтаж.

Надіслати запит

Опис продукту

XUCKY Electric як виробник і постачальник вакуумних вимикачів високої напруги серії ZW7-40.5 у Китаї вже більше 25 років, продуктивність масляного трансформатора відповідає IEC60076, GB1094, GB/T6451. Тим часом наш розподільний трансформатор завоював чудову репутацію завдяки високій якості та хорошій ціні в Росії, Південній Азії, Африці, Близькому Сході та Південній Америці. Ми забезпечуємо налаштування та технічну підтримку. Не соромтеся зв’язуватися з нами, щоб отримати конкурентоспроможну пропозицію та отримати всю технічну підтримку онлайн!

Зовнішній вакуумний вимикач високої напруги ZW7-40.5 є 3-фазним змінним струмом 50 Гц 40,5 кВ зовнішнього вимикача.

♦ Спосіб монтажу: монтаж на фундамент;

♦ Привід: пружинний привід і електромагнітний привід;

♦ Матеріал полюса: силіконова гума, кераміка;

♦ Застосування: зовнішні підстанції 33 кВ, електростанції.

♦ Трансформатор струму: вбудований монтаж, зовнішній монтаж.

Стандарти продукції

♦ IEC62271-100 Комутаційна апаратура високої напруги та контрольна апаратура Частина 100: Автоматичні вимикачі змінного струму

♦ Автоматичні вимикачі змінного струму високої напруги GB1984

♦ Загальні специфікації GB/T11022 для високовольтних розподільних пристроїв і пристроїв керування

♦ Вакуумні автоматичні вимикачі змінного струму високої напруги JB/T 3855

♦ Специфікація DL/T402 високовольтних автоматичних вимикачів змінного струму

Екологічні умови

♦ Температура навколишнього середовища: -40°C~+40°C;

♦ Висота: <1000м;

♦ Максимальна швидкість вітру становить 10 км/год, мінімальна швидкість вітру для номінального рівня (132/230 кв) становить 3,2 км/год;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Мінімальна номінальна шлях витоку: 31 мм/кВ;

♦ Ступінь забруднення повітря: IV клас.

Основні технічні параметри

немає	Пункт		одиниця	Значення
1	Номінальна напруга		кВ	40.5
e	Номінальний рівень ізоляції	1 хвилина частоти живлення. Сухе випробування (розрив, міжфазне відношення до землі) Вологе випробування (до землі, зовнішня ізоляція)	кВ	95 85
		Витримка імпульсу блискавки (пік)		185
3	Номінальний струм		A	1250, 1600, 2000, 2500
4	Номінальний струм відключення короткого замикання		кА	20, 25, 31,5

немає	Пункт	одиниця	Значення
5	Номінальний струм короткого замикання (піковий)	кА	50, 63, 80
6	Номінальний піковий струм	кА	50, 63, 80
7	Номінальний короткочасний струм	кА	20, 25, 31,5
8	Номінальна робоча послідовність		O-0,3S-CO-180S-CO
9	Номінальний струм відключення короткого замикання	разів	20
10	Номінальна тривалість короткого замикання	s	4
11	Розривний час	s	≤0,09
12	Механічне життя	разів	10000
13	Нещодавно виготовлений вакуумний переривник	Пс	≤1,33×10-3
13	Вакуумний переривник протягом 20 років зберігання	Пс	<6,6×10-2
14	Маса нетто вимикача	кг	800
15	Зазор між відкритими контактами	мм	22±2
16	Контактні подорожі	мм	4±1
17	Середня швидкість відкриття	РС	1,4-1,7
18	Середня швидкість закриття	РС	0,4-0,7
19	Час відскоку замикання контакту	РС	≤3
20	Міжфазний синхронізм відкриття та закриття	РС	≤2
21	Час закриття	РС	50≤t≤200
22	Час відкриття	РС	30≤t≤60
23	Опір постійного струму кожної фази основного кола (не включає внутрішній опір КТ)	мОм	≤100
24	Динамічний і фіксований контакт кумулятивної товщини, що допускається до зносу	мм	3
25	Номінальний контактний тиск	N	2500±200
