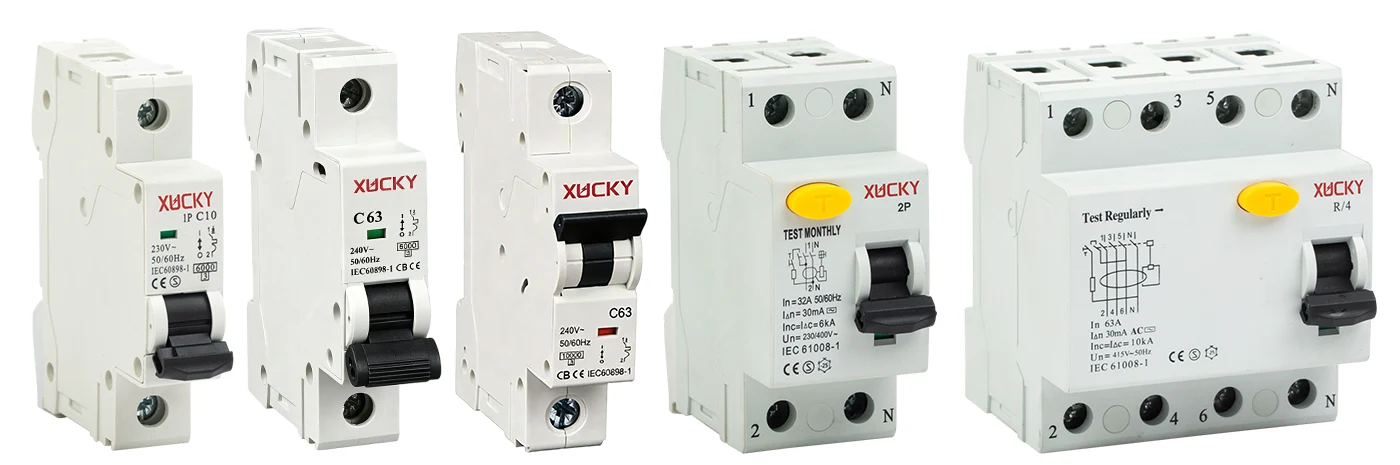

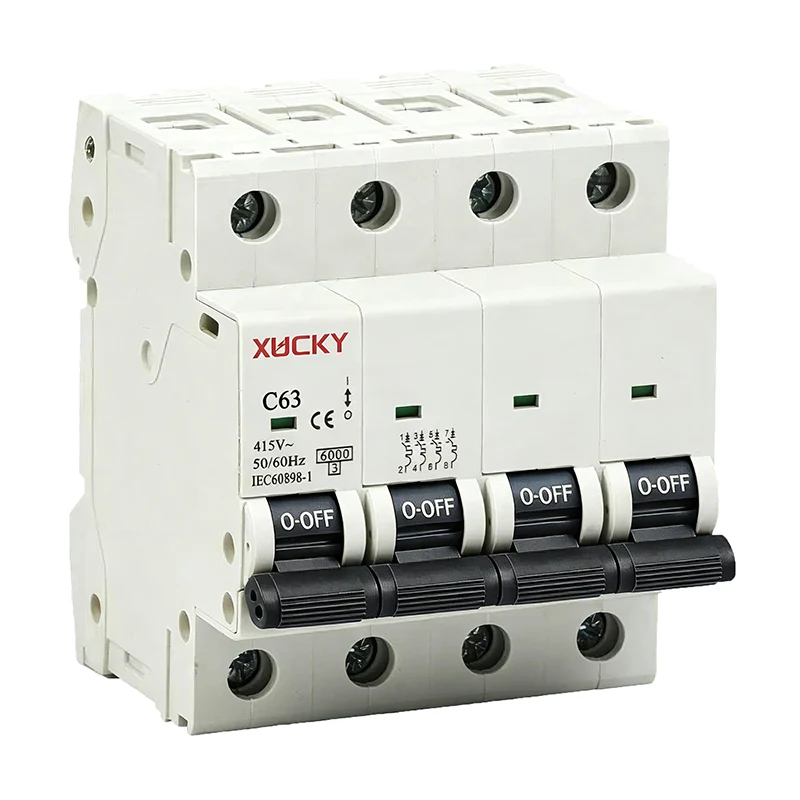

4,5 кА 6 кА 10 кА MCB

Міні-автоматичний вимикач серії XUCKY ALFHA — це високоефективний пристрій електричного захисту, розроблений для систем розподілу електроенергії низької напруги. Забезпечує надійний захист електрообладнання, проводів і кабелів від перевантаження по струму і короткого замикання, забезпечуючи безпечну і стабільну роботу енергосистеми. Завдяки трьом варіантам відключаючої здатності (4,5 кА, 6 кА, 10 кА) він широко застосовний у житлових, комерційних і промислових сценаріях.

● Чітка та видима ідентифікація продукту

● Розширений дизайн

● Уніфікований стиль із запатентованим дизайном

● Швидкий і простий монтаж

● Висока продуктивність

● Для домашнього та промислового застосування

● Розширений асортимент продукції

● Підвищена надійність

Особливості продукту

● Висока відключаюча здатність: 4,5 кА/6 кА/10 кА додатково, сильна здатність захисту від короткого замикання, ефективно уникаючи електричних пожеж.

● Надійна продуктивність: відповідає стандартам IEC, суворий контроль якості, стабільна робота в суворих умовах.

● Компактний розмір: монтаж на DIN-рейку, малий об'єм, економить простір для установки, підходить для різних розподільних коробок.

● Легке встановлення: проста конструкція, зручне підключення та розбирання, підвищення ефективності конструкції.

● Доступні OEM/ODM: настроювані логотип, колір і параметри відповідно до вимог замовника.

застосування

Широко використовується в системах розподілу електроенергії низької напруги, таких як житлові будинки, комерційні комплекси, фабрики, лікарні, торгові центри та промислові цехи, захищаючи електричне обладнання, дроти та кабелі від пошкодження надструмом і короткого замикання.

Чому варто вибрати автоматичний вимикач серії XUCKY ALFHA?

✅ Висока відключаюча здатність: 4,5 кА / 6 кА / 10 кА (опція), яка може ефективно відключати струм короткого замикання, захистити ваше електричне обладнання та систему живлення від пошкодження та зменшити ризик електричних пожеж. Це ідеальний вибір як для житлового, так і для промислового використання.

✅ Міжнародна сертифікація: відповідає стандартам IEC 60898-1 та IEC 60947-2, із сертифікатами CE та CB (інші сертифікати доступні за запитом). Він може плавно вийти на Близький Схід, Південно-Східну Азію, Африку та інші міжнародні ринки, не потрібно турбуватися про проблеми митного оформлення.

✅ Повні характеристики: доступна кількість полюсів 1P, 2P, 3P, 4P, номінальний струм від 6A до 63A, підходить для різних сценаріїв розподілу електроенергії. Незалежно від того, чи потрібна вона вам для домашнього, комерційного чи промислового використання, серія ALFHA задовольнить ваші вимоги.

✅ Висока якість і довговічність: виготовлено з високоякісної вогнестійкої оболонки ПК і контактів зі срібного сплаву, із суворим контролем якості та тестуванням перед виходом із заводу. Продукт має хорошу термостійкість, стійкість до корозії та тривалий термін служби, що забезпечує стабільну роботу в суворих умовах.

✅ Прямі заводські ціни та гнучка співпраця: як виробник, ми пропонуємо конкурентоспроможні прямі заводські ціни, без посередників, що максимізує ваш прибуток. Ми також приймаємо замовлення OEM/ODM, підтримуючи власний логотип, колір і параметри відповідно до потреб вашого бренду.

Інформація про компанію

WENZHOU XUCKY ELECTRIC CO., LTD є професійним виробником електротехнічної продукції, яка зосереджується на дослідженнях і розробках, виробництві та експорті MCB, MCCB, ACB та іншого низьковольтного електричного обладнання. Завдяки сертифікації системи управління якістю ISO 9001 ми маємо передові виробничі лінії та випробувальне обладнання, що забезпечує високу якість продукції та конкурентоспроможні ціни для клієнтів у всьому світі. Наша продукція експортується на Близький Схід, Південно-Східну Азію, Африку, Латинську Америку та інші регіони, користуючись хорошою репутацією на міжнародному ринку.

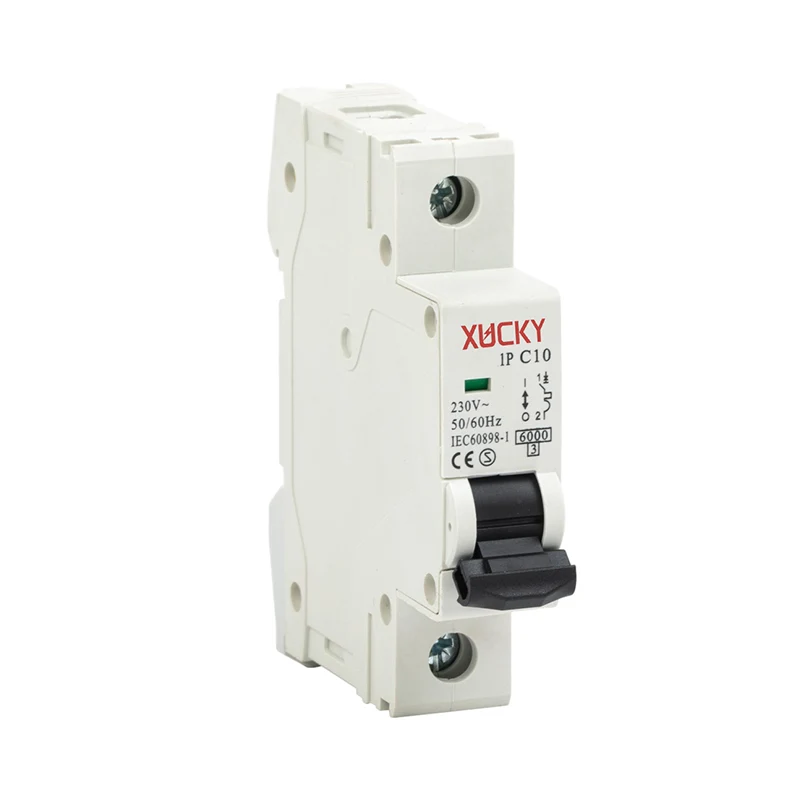

Автоматичні вимикачі ALF4.5K

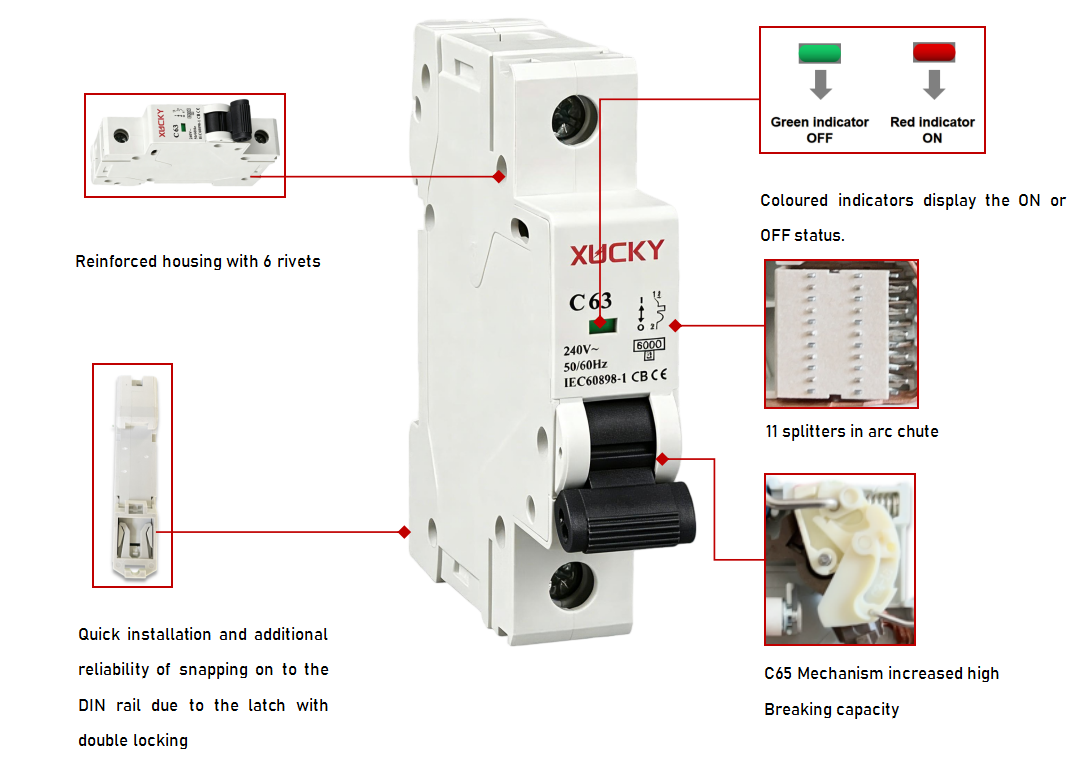

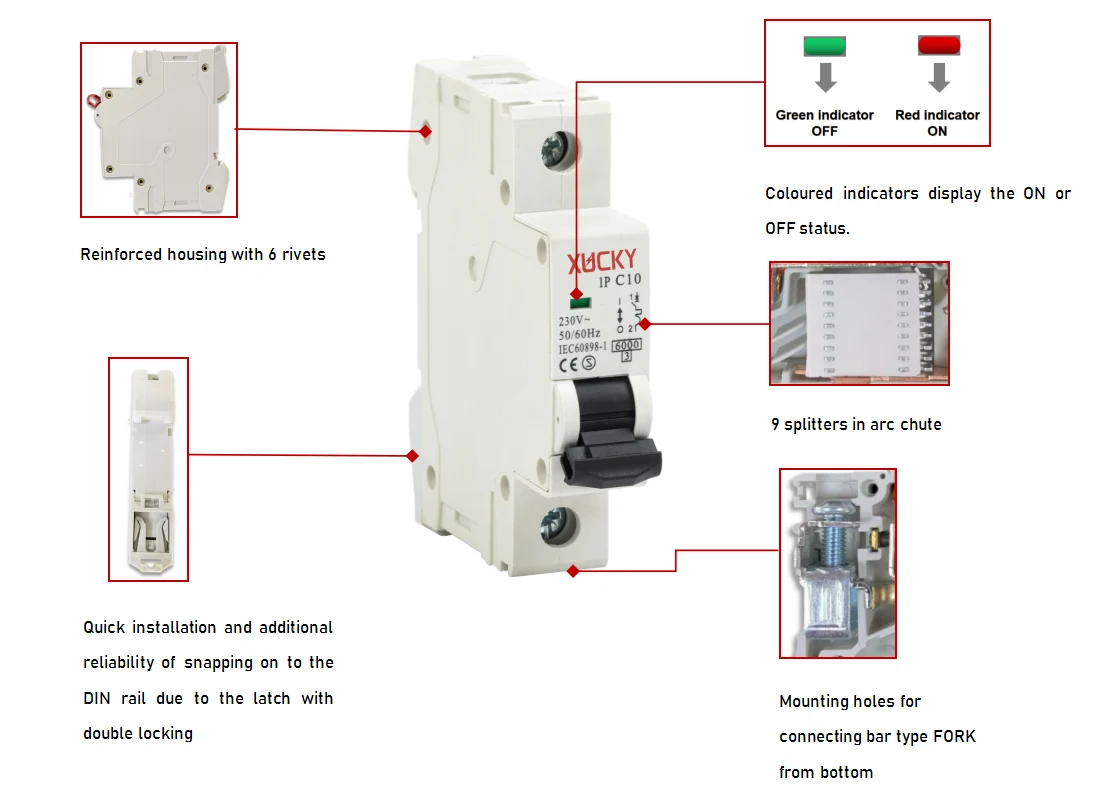

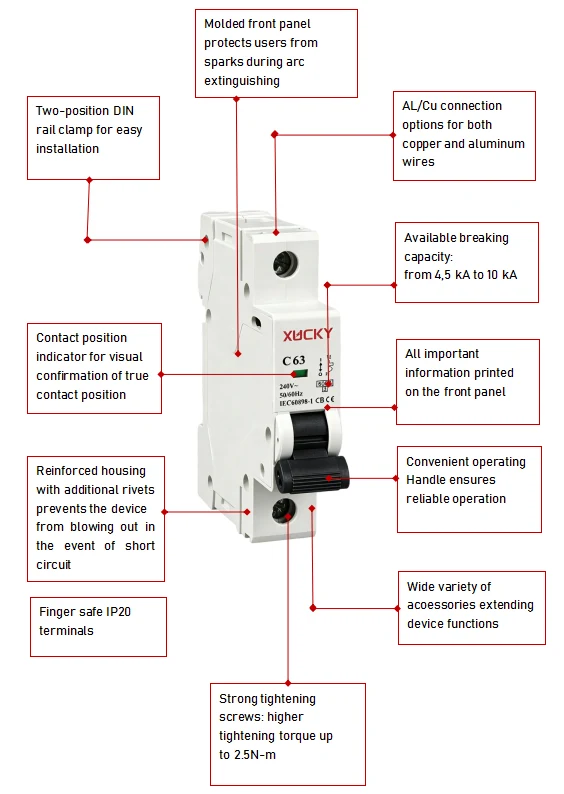

Автоматичні вимикачі ALF4.5K - електромеханічні комутаційні пристрої, що поєднують дві основні функції: захист від короткого замикання та захист від перевантаження. Мініатюрні автоматичні вимикачі (MCBs) призначені для житлових і житлових будинків і відповідають стандарту IEC 60898-1. Крім того, вони мають посилений корпус із додатковими заклепками для підвищення жорсткості, а на передній панелі є індикатор, який показує положення фізичного контакту. Двопозиційний затискач забезпечує легкий монтаж MCB на DIN-рейку.

Стандарт: IEC 60898-1

ЗАСТОСУВАННЯ

● MCB ALF4.5K використовуються в комерційних, громадських, промислових і житлових будівлях:

● Проведення струму за нормальних умов;

● Нечасте ручне перемикання окремих гілок схеми;

● Захист від перевантажень і струмів короткого замикання;

● Кінцева складова кінцевої системи розподілу електроенергії.

Технічний паспорт

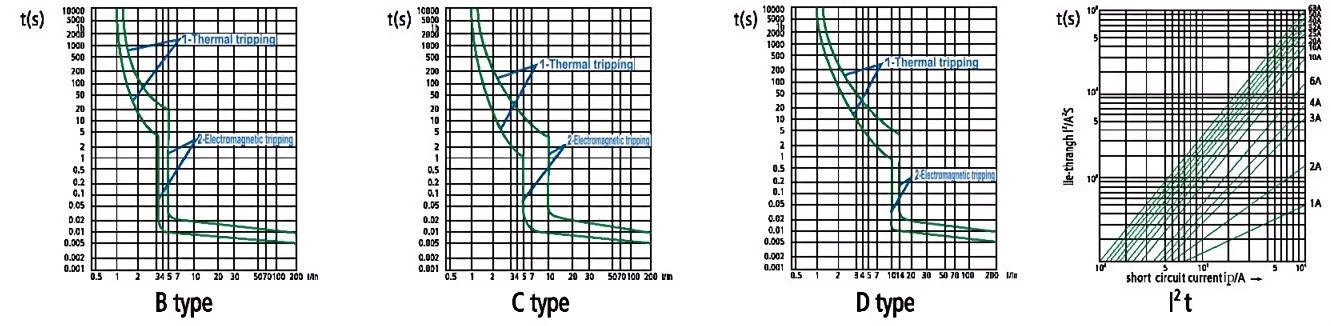

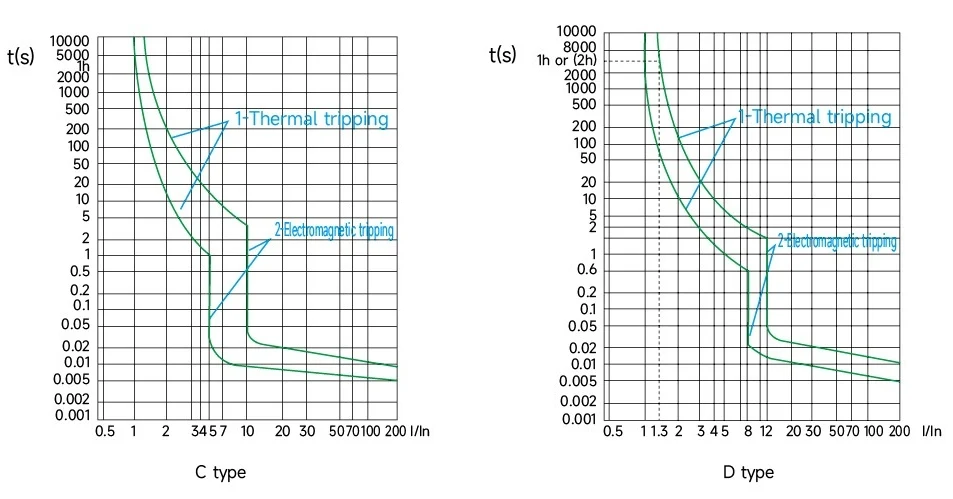

Криві відключення

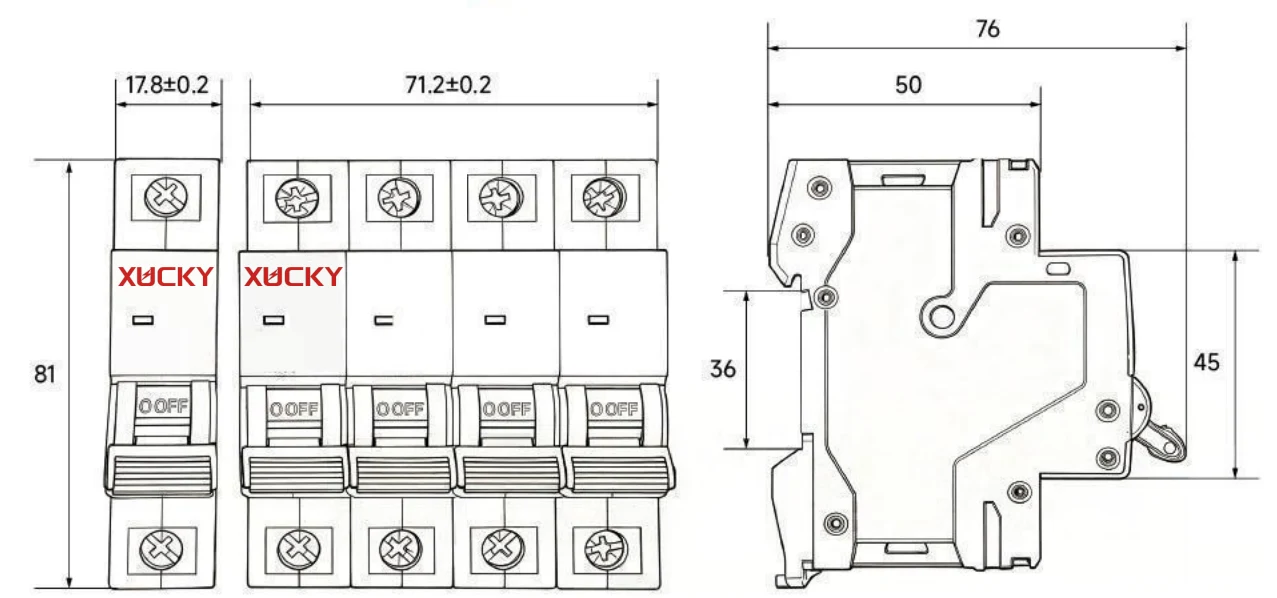

Габаритні та монтажні розміри (мм)

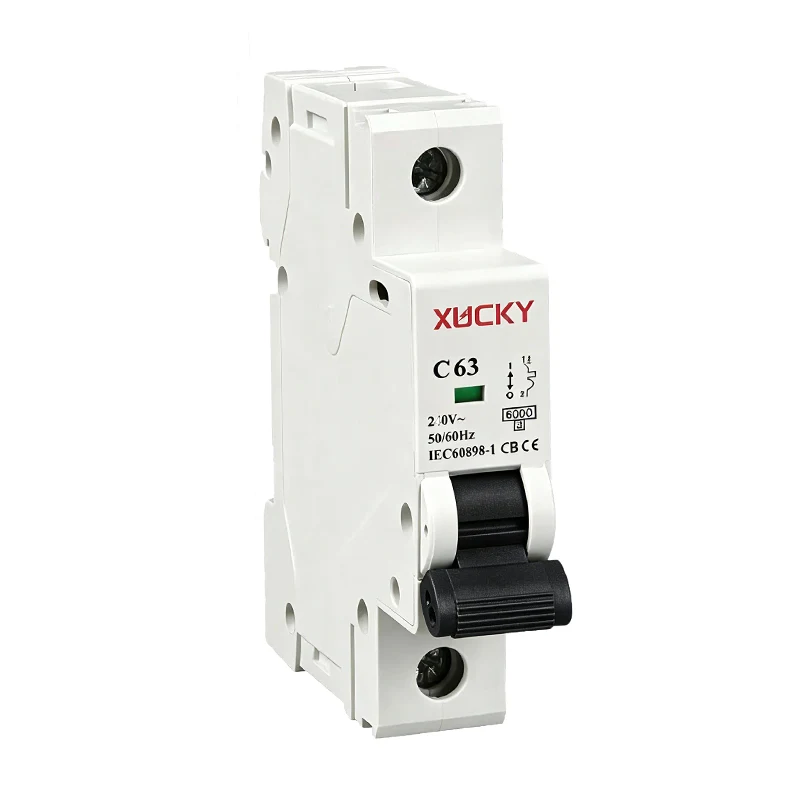

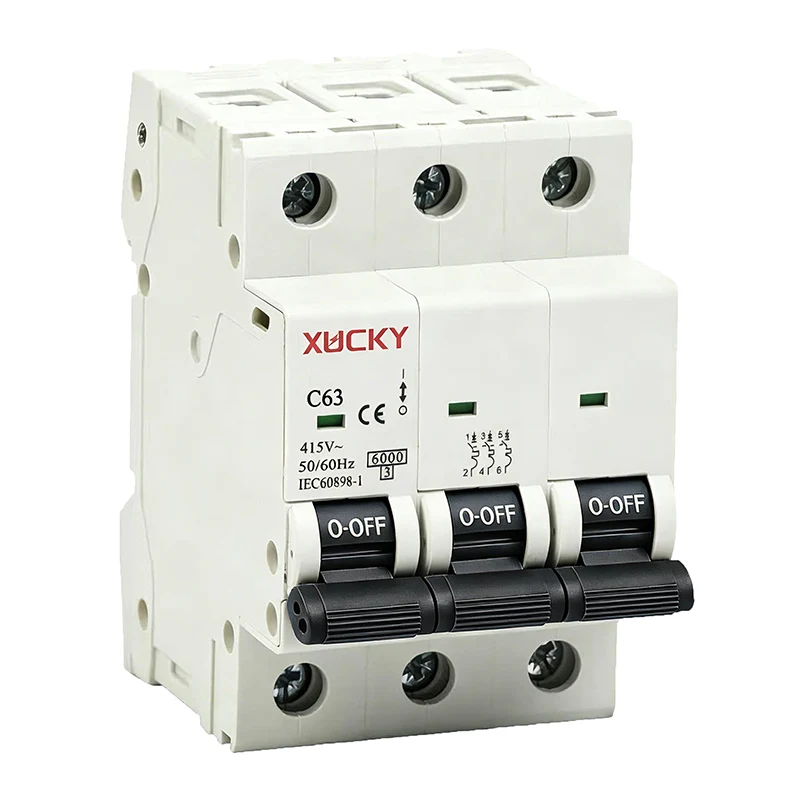

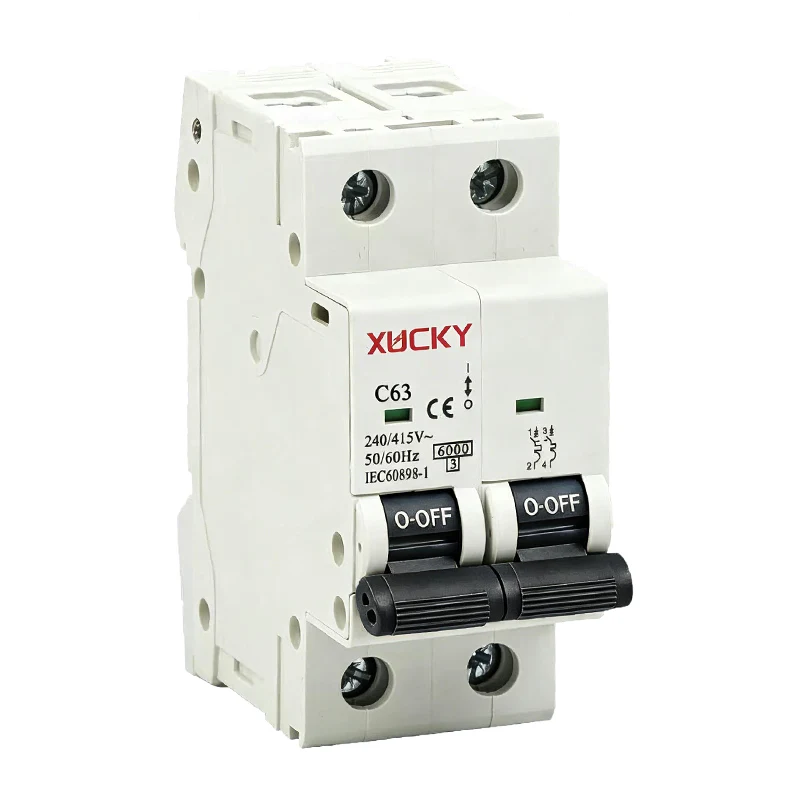

Автоматичні вимикачі ALF6K

Автоматичні вимикачі ALF6K - електромеханічні комутаційні пристрої, що поєднують в собі дві основні функції: захист від короткого замикання і захист від перевантаження. Мініатюрні автоматичні вимикачі (MCBs) призначені для житлових і житлових будинків і відповідають стандарту IEC 60898-1. Крім того, вони мають посилений корпус із додатковими заклепками для підвищення жорсткості, а на передній панелі є індикатор, який показує положення фізичного контакту. Двопозиційний затискач забезпечує легкий монтаж MCB на DIN-рейку.

Стандарт: IEC 60898-1

ЗАСТОСУВАННЯ

● Автоматичні вимикачі ALF6K використовуються в комерційних, громадських, промислових і житлових будівлях:

● Проведення струму за нормальних умов;

● Нечасте ручне перемикання окремих гілок схеми;

● Захист від перевантажень і струмів короткого замикання;

● Кінцева складова кінцевої системи розподілу електроенергії.

Технічний паспорт

Криві відключення

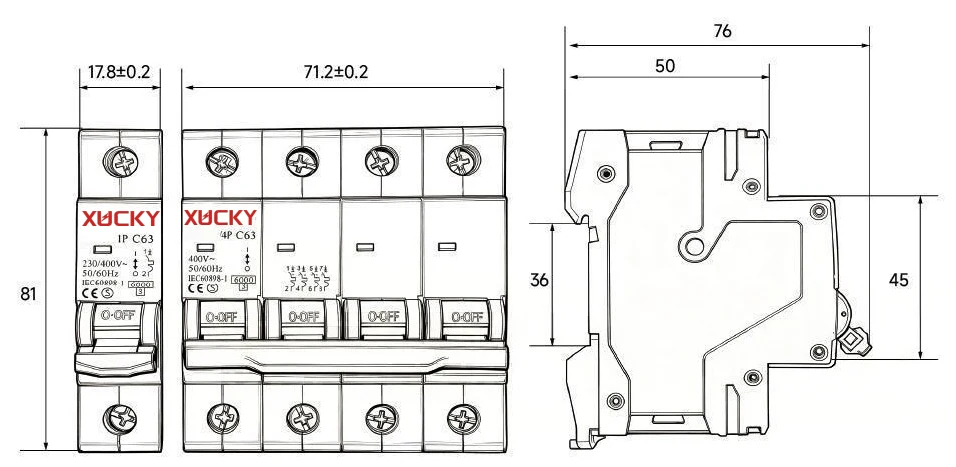

Габаритні та монтажні розміри (мм)

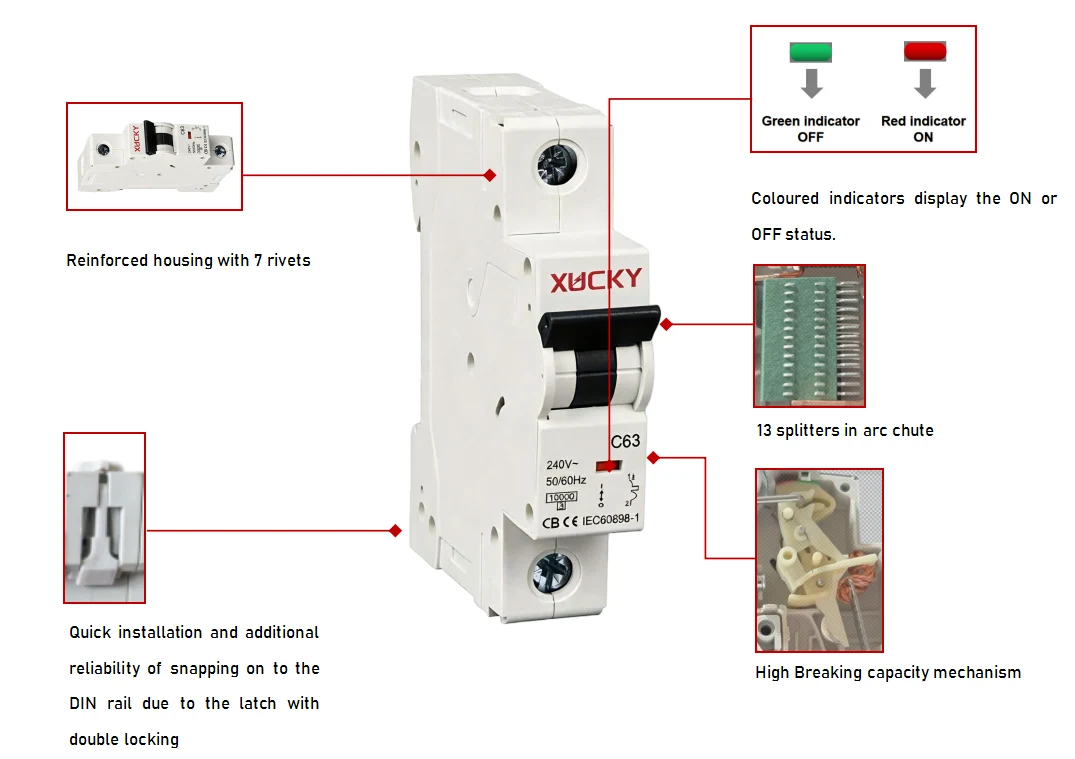

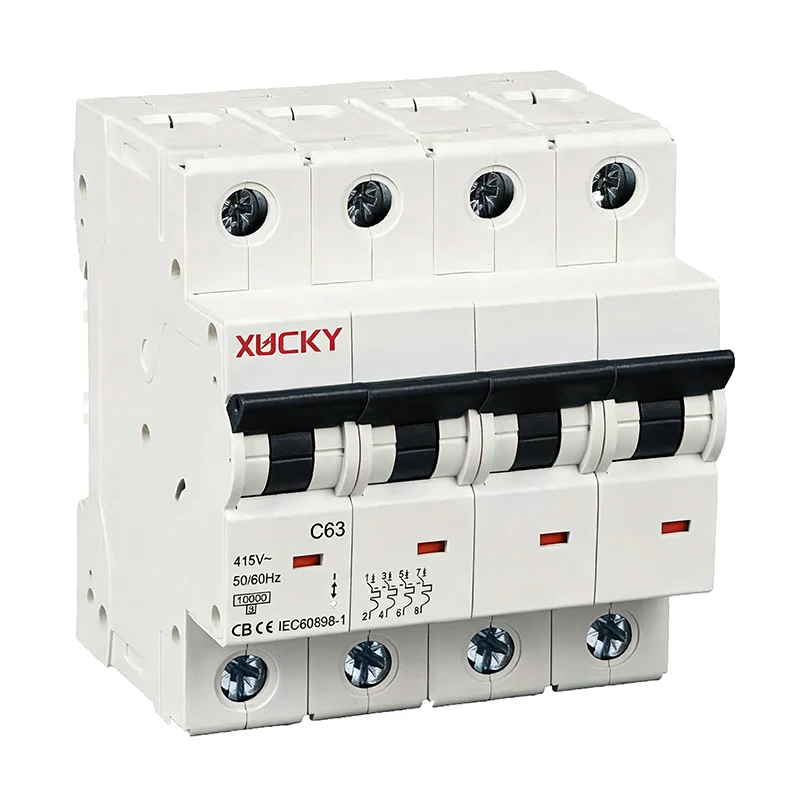

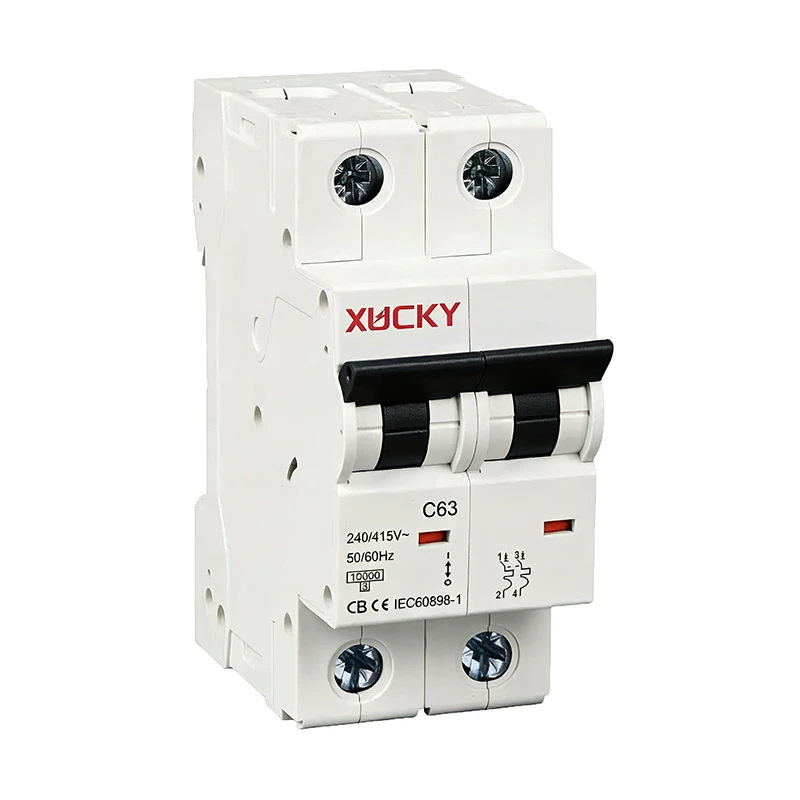

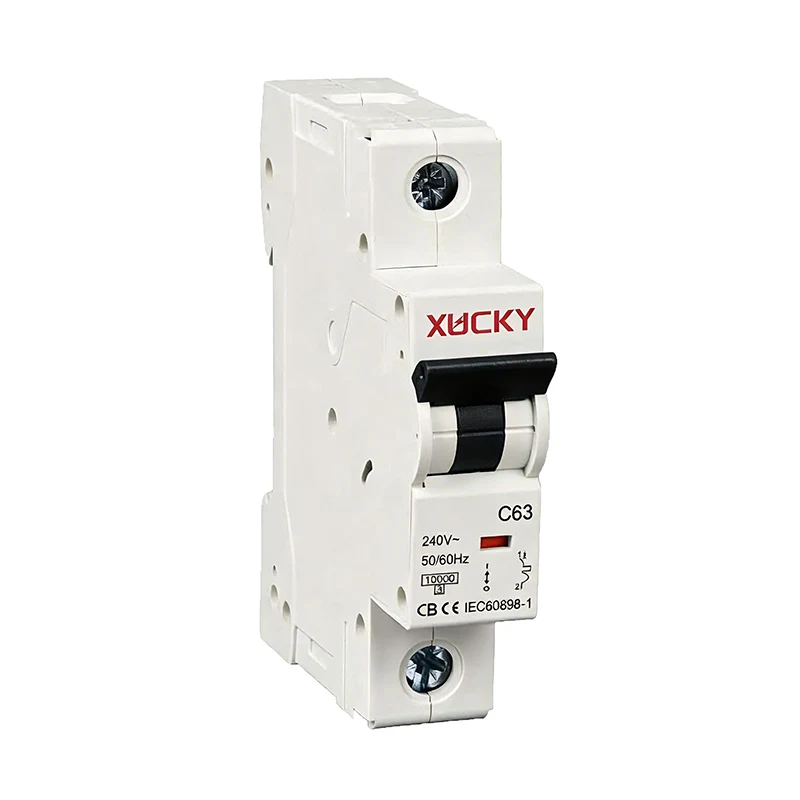

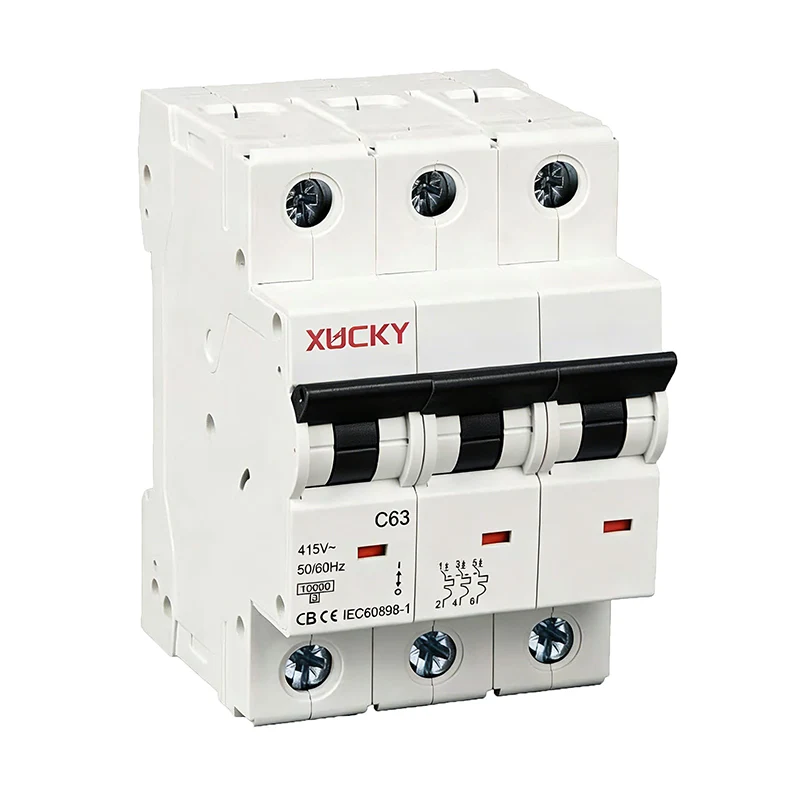

Автоматичні вимикачі ALF10K

Автоматичні вимикачі ALF10K - електромеханічні комутаційні пристрої, що поєднують дві основні функції: захист від короткого замикання та захист від перевантаження. Мініатюрні автоматичні вимикачі (MCBs) призначені для житлових і житлових будинків і відповідають стандарту IEC 60898-1. Крім того, вони мають посилений корпус із додатковими заклепками для підвищення жорсткості, а на передній панелі є індикатор, який показує положення фізичного контакту. Двопозиційний затискач забезпечує легкий монтаж MCB на DIN-рейку.

Стандарт: IEC 60898-1

ЗАСТОСУВАННЯ

● Автоматичні вимикачі ALF10K використовуються в комерційних, громадських, промислових і житлових будівлях:

● Проведення струму за нормальних умов;

● Нечасте ручне перемикання окремих гілок схеми;

● Захист від перевантажень і струмів короткого замикання;

● Кінцева складова кінцевої системи розподілу електроенергії.

● Для комерційних, промислових і потужних систем; місця з високим струмом пошкодження, основні входи, заводи.

Технічний паспорт

Криві відключення

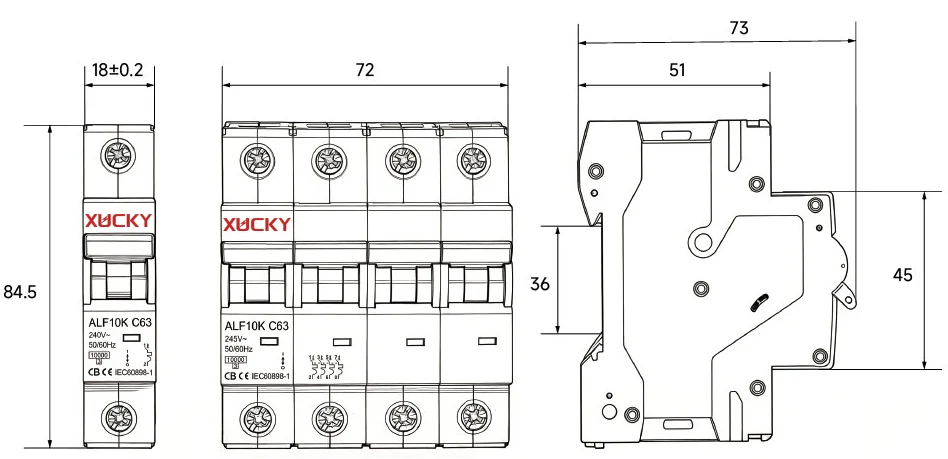

Габаритні та монтажні розміри (мм)

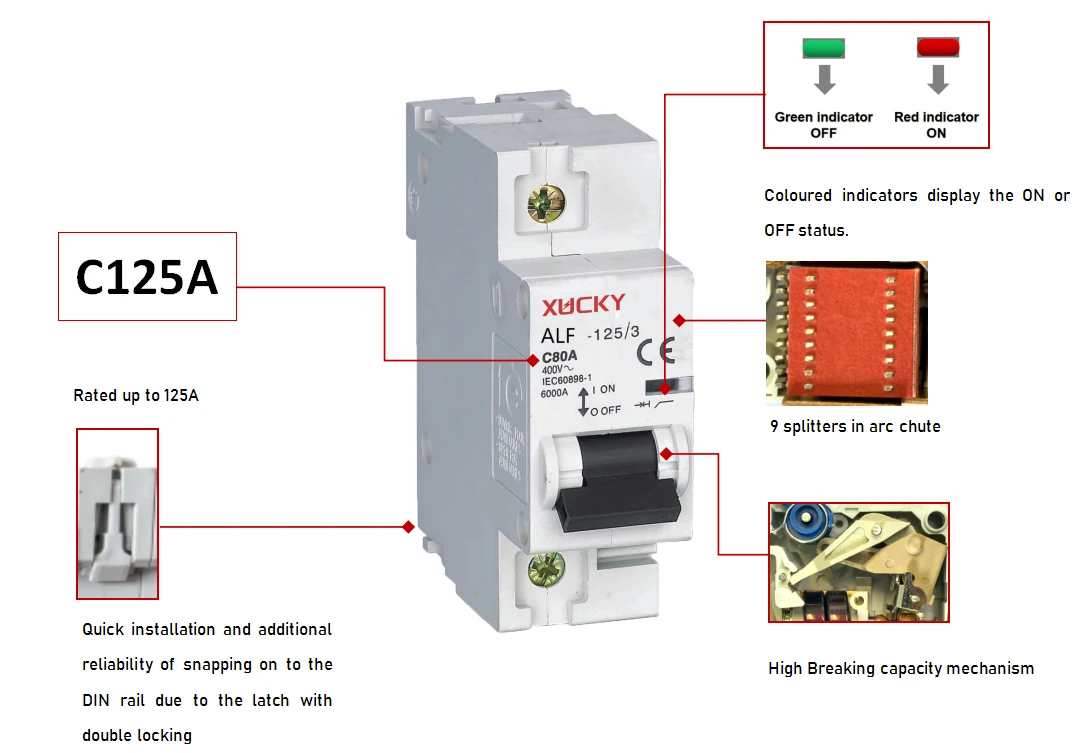

Автоматичні вимикачі ALF-125

Завдяки високій межі вимикаючої здатності 10 кА автоматичні вимикачі ALF-125 поєднують в собі всі властивості попередньої моделі (взаємозамінні) і останні інновації. Корпус MCB має ширину 1,5 модуля (27 мм) і номінальний струм до 125А.

Стандарт: IEC 60898-1

ЗАСТОСУВАННЯ

● Автоматичні вимикачі ALF-125 використовуються в комерційних, громадських, промислових і житлових будівлях:

● Проведення струму в нормальних умовах;

● Нечасте ручне перемикання окремих гілок схеми;

● Захист від перевантажень і струмів короткого замикання;

● Кінцева складова кінцевої системи розподілу електроенергії.

Технічний паспорт

Криві відключення

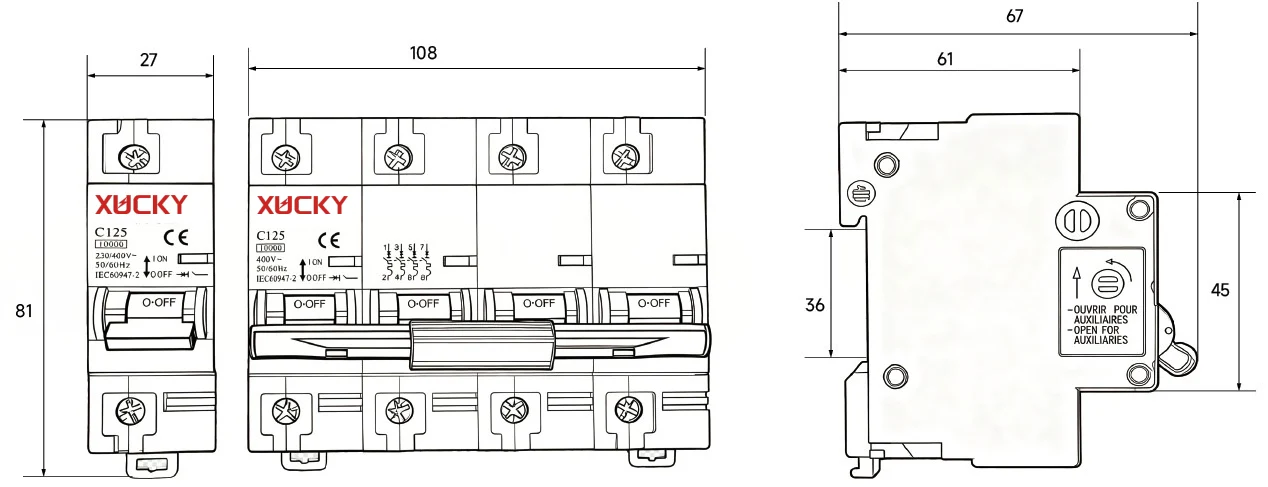

Габаритні та монтажні розміри (мм)

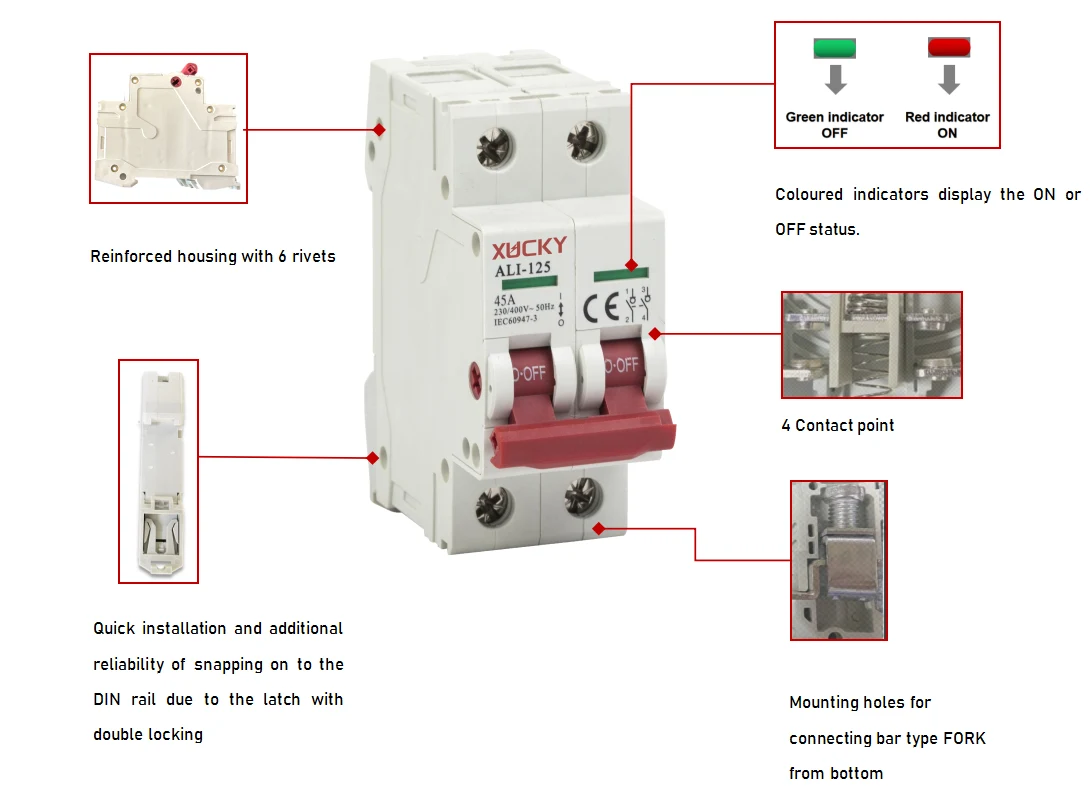

Роз'єднувач ALF4.5K

Роз'єднувачі серії ALI-125 в основному використовуються як головні вимикачі в кінцевих електричних приладах для ізоляції розподільних ліній змінного струму 50/60 Гц з номінальною напругою до 400 В і номінальним струмом до 125 А. Вони також можуть використовуватися для нечастого підключення та відключення ланцюгів і широко використовуються на промислових і гірничодобувних підприємствах, у висотних будинках, комерційних і житлових приміщеннях.

Стандарт: IEC 60947-3

ЗАСТОСУВАННЯ

Роз'єднувач ALI-125 забезпечує видимий розрив для захисту персоналу; використовується в розподільчих щитах, перед вимикачами та обладнанні, де потрібна безпечна ізоляція.

Технічний паспорт

Стандарт: Підтвердження EN / IEC60947-3

Кількість полюсів: 2P,4P

Номінальна сила струму: 16,20, 25,32, 40,50,63, 80, 100, 125A

Номінальна напруга:

2P 240 В/415 В змінного струму 50/60 Гц

4P 415V-AC 50/60Hz

Категорія використання: AC-22A

lew: 12le,t=0,1s

Номінальна вмикаюча здатність короткого замикання Icm: 20le, t=0,1s

Номінальна вмикаюча та вимикаюча здатність: 3le,1,05Ue, COSφ =0,65

Номінальна напруга ізоляції Ui: 690 В

Номінальна імпульсна витримувана напруга Uimp: 4000В

Електрична витривалість: 1500

Механічна витривалість: 10000

Тип клеми: тип наконечника та тип шпильки

Ємність клеми: Кабелі до 50 мм²

Ступінь захисту: IP20

Монтаж: Монтаж на DIN-рейку 35 мм

Ширина: 17,5 мм на полюс

Нормальні умови експлуатації:

1. Температура навколишнього повітря: верхня межа +40°C, нижня межа -5C, середня температура за 24 години не вище +35°C.

2. Висота місця установки не більше 2000м.

3. Відносна вологість не перевищує 50% при максимальній температурі +40C. Вища відносна вологість допустима при нижчих температурах, наприклад 90% при 20°C. Необхідно вжити спеціальних заходів для усунення випадкової конденсації через зміни температури.

4. Ступінь забруднення: рівень 2.

5. Категорія встановлення: II, III.

6. Встановлюється за допомогою стандартної DIN-рейки TH35-7.5.

Diconnectnsihesshowlybeinstaldvercalwhthwhthwhthfacinguwardsforurrnconnection.

8. Місце встановлення має бути вільним від значних ударів і вібрації.

9. Номінальний робочий цикл: безперервний режим роботи.

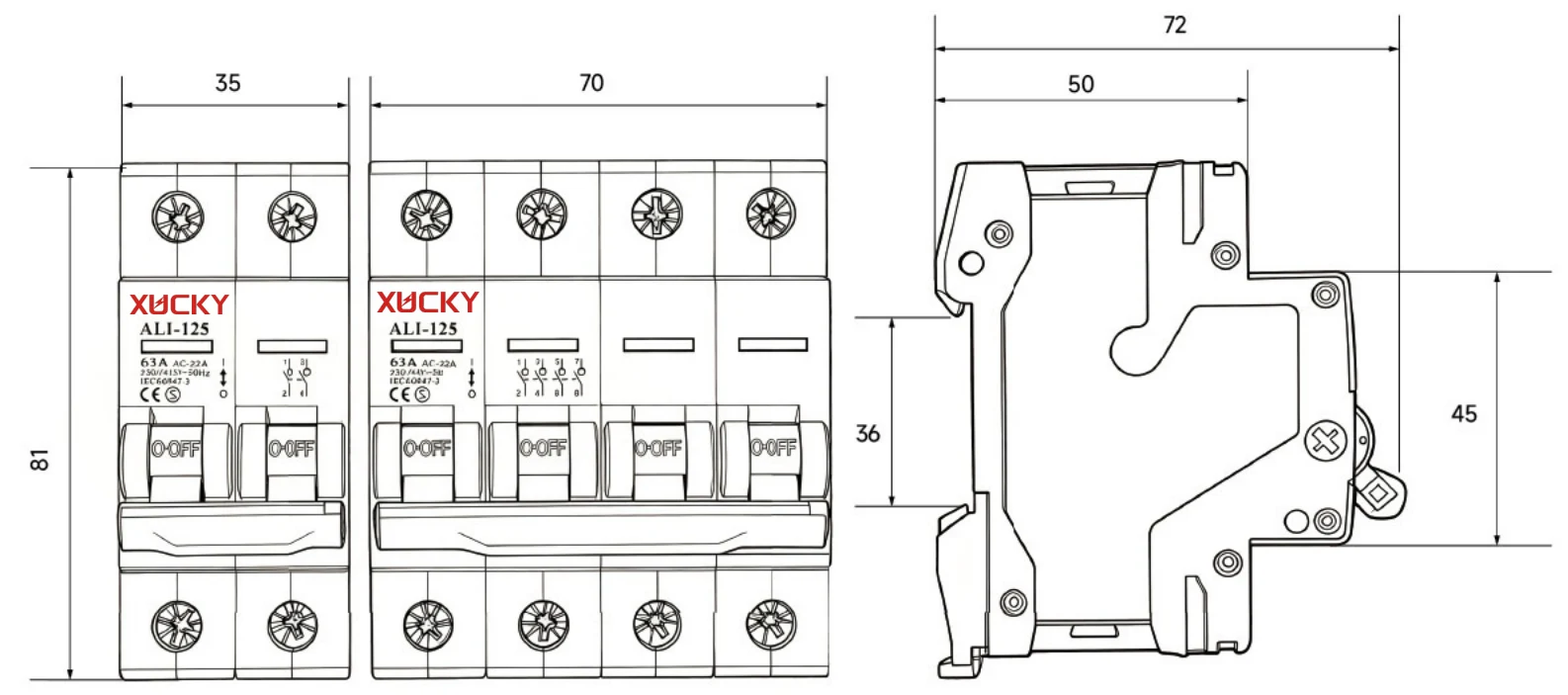

Габаритні та монтажні розміри (мм)

Автоматичні вимикачі захисного відключення ALFR до 100A 6kA та 10kA

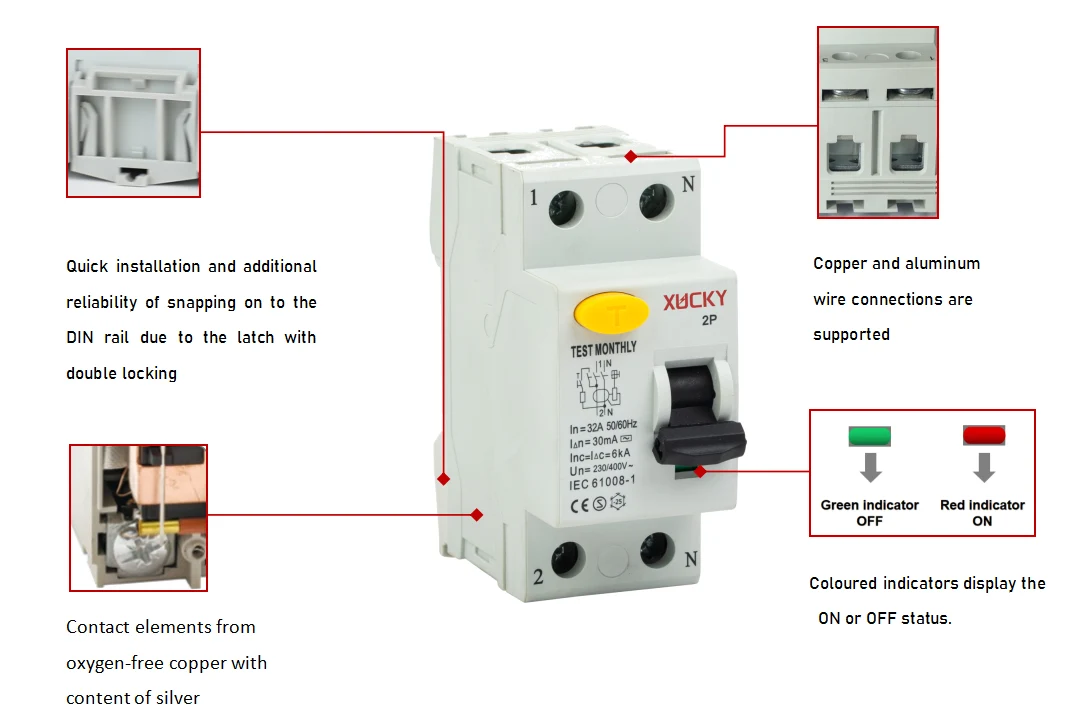

Автоматичний вимикач захисного відключення (RCCB) ALFR — це нове покоління пристроїв, які використовуються для захисту людей від ураження електричним струмом через прямий і непрямий контакт і захисту обладнання від пожеж, спричинених струмами витоку. Для захисту споживачів від перевантажень і струмів короткого замикання разом з автоматичним автоматичним вимикачем необхідно використовувати ВЗВ. Вибіркове виконання.

Стандарт: IEC 61008-1

ЗАСТОСУВАННЯ

● Захист людей від ураження електричним струмом при прямому та непрямому контакті;

● Захист електрообладнання (ЕУ) при пошкодженні ізоляції провідників та несправності електрообладнання (ЕУ);

● Захист обладнання від пожеж, викликаних струмами витоку на корпус або землю;

● ВЗТ типу А застосовуються в будівлях і житлових приміщеннях з побутовою технікою (телевізори, персональні комп'ютери, регульовані джерела світла, сучасні пральні машини та ін.).

Технічний паспорт

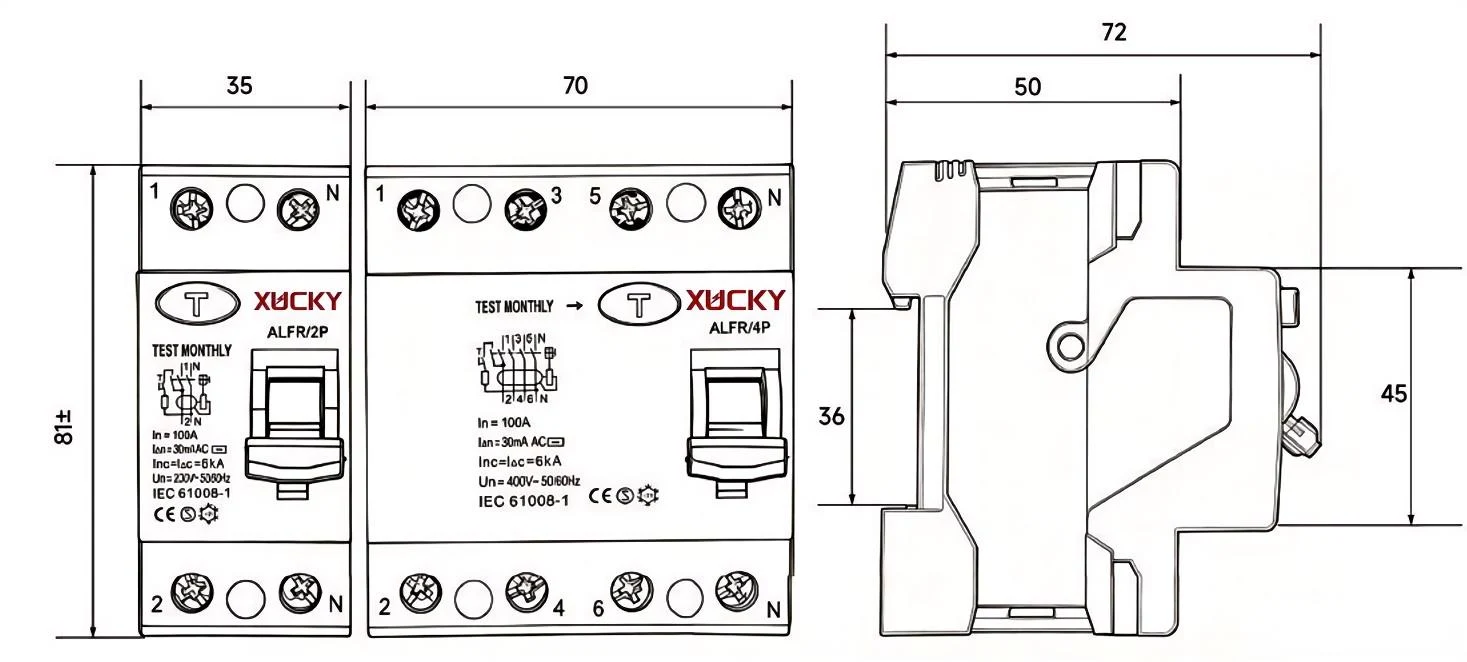

Габаритні та монтажні розміри (мм)
