Повітряні автоматичні вимикачі (ACB)це високопродуктивні електричні комутаційні пристрої низької напруги, призначені для захисту, керування та ізоляції важких систем розподілу електроенергії. Працюючи при напрузі до 1000 В змінного струму та зазвичай обробляючи струми від 800 А до 10 000 А, вони є промисловою робочою конячкою для захисту критичної інфраструктури від перевантажень, коротких замикань і електричних збоїв. На відміну від мініатюрних вимикачів (MCB) або вимикачів у литому корпусі (MCCB), в ACB використовуютьсяповітря як основне дугогасне середовище, що забезпечує виняткову довговічність, високу відключаючу здатність і розширені функції захисту для великомасштабних комерційних, промислових і комунальних застосувань.
АнПовітряний автоматичний вимикач (ACB)це автоматично керований механічний перемикач, який:
● Захищає: Виявляє перевантаження, короткі замикання, замикання на землю та ненормальні умови, а потім швидко вимикається (розмикається), щоб перервати струм і запобігти пошкодженню обладнання, пожежам або небезпеці.
● Елементи керування: вручну або дистанційно вмикає/вимикає схеми для нормальної роботи, обслуговування або реконфігурації системи.
●Ізолює: Забезпечує видимий надійний розрив ланцюга для безпечного обслуговування та захисту персоналу.
● Монітори: Сучасні автоматичні вимикачі інтегрують інтелектуальні розчіплювачі для моніторингу струму/напруги/потужності в реальному часі, діагностики несправностей і зв’язку.
ACB класифікуються за дугогасильною конструкцією, конструкцією та застосуванням:
1. Автоматичні вимикачі з простим розривом (Cross-Blast).
oНайпростіша конструкція: контакти розділені на відкритому повітрі; дуга охолоджується/розділяється природним потоком повітря.
o Випадок використання:Низькова напруга (≤1 кВ), слабкострумові застосування; економічно вигідний для невеликих систем.
2. Магнітні автоматичні викиди
o Використовує послідовно з’єднані обдувні котушки, які генерують магнітні поля для штовхання дуги в дугогасильні жолоби.
o Перевага:Адаптивне керування дугою до струму — вищі струми пошкодження = сильніша магнітна сила = швидше гасіння.
3. Дуговий жолоб (розділювальна пластина) ACB
o Найпоширеніша сучасна конструкція: дуга подається в камеру з металевими роздільними пластинами, які охолоджують, розщеплюють і гасять дугу.
o Випадок використання:Стандартні промислові, центри обробки даних і комунальні програми.
4. ПовітряВибухACBs
o Використовує стиснене повітря під високим тиском для задування дуг; історично для високовольтних систем.
o Примітка:Рідко зустрічається в сучасних низьковольтних АКБ через складність.

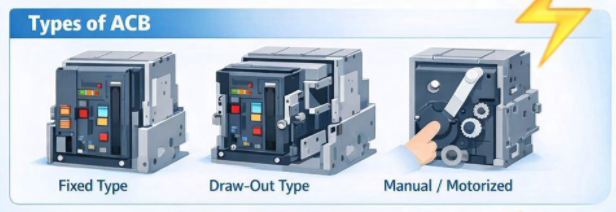

1. Автоматичні вимикачі фіксованого типу
o Стаціонарно встановлений; пряме підключення шин; менша вартість.
o Випадок використання: Статичні системи з мінімальними потребами в обслуговуванні.
2. Висувні автоматичні автомати
o Модульна конструкція з 3 положеннями безпеки:
о Підключено:Нормальна робота (головний/допоміжний контури активні).
o Тест:Основні ланцюги ізольовані; живлення допоміжних ланцюгів для безпечного тестування.
о Розділені:Повна електрична ізоляція для обслуговування/ремонту.
o Перевага:Швидка заміна, без відключення всієї панелі.
● 3-полюсний (3P): для 3-фазних систем (найпоширеніший).
● 4-полюсний (4P): 3 фази + нейтраль; для систем, що потребують ізоляції нейтралі (наприклад, заземлення TN-S, TT).
Продуктивність ACB регулюється IEC 60947-2 (2024), глобальним стандартом для низьковольтних автоматичних вимикачів IEC Webstore:
| Параметр | опис | Типові значення |
| Номінальна напруга (Ue) | Нормальна робоча напруга | 400 В, 415 В, 690 В змінного струму |
| Номінальний струм (In) | Безперервний струм | 800A–10 000A |
| Номінальна вимикаюча здатність при короткому замиканні (Icu) | Максимальний струм пошкодження безпечно переривається | 50 кА–150 кА при 415 В |
| Номінальна вимикаюча здатність при короткому замиканні (Ics) | Відсоток Icu (повторне використання після поїздки) | 75%–100% Icu |
| Номінальний короткочасний витримуваний струм (Icw) | Струм, що проходить без пошкоджень (номінальний час) | 30 кА–85 кА протягом 1 с/3 с |
| Робоча температура | Безпечний діапазон навколишнього середовища | Стандарт: від -5°C до +40°C; Широкий: від -25°C до +70°C |
| Клас захисту (IP) | Захист корпусу | IP20 (всередині приміщень), IP40, IP54 |
| Механічна витривалість | Операційні цикли | 10 000–30 000 циклів |
| Електрична витривалість | Цикли несправності-переривання | 1000–5000 циклів |
● Промислові підприємства:Основні входи, центри керування двигунами (MCC), захист трансформатора/генератора.
● Центри обробки даних:Системи безперебійного живлення, з'єднання шин, розподіл критичного навантаження.
● Комерційні будівлі:Розподілення електроенергії у висотних приміщеннях, опалення, вентиляція, кондиціонування та резервні генератори.
● Комунальні послуги та інфраструктура:Підстанції, розподільні щити, електрифікація залізниці.
● Морський і офшорний:Суднові енергетичні системи (морські сертифіковані ACB).
● Відновлювані джерела енергії:Підключення до мережі сонячної/вітряної електростанції, захист інвертора.
● Номінальний струм (In):≥ максимальний тривалий струм навантаження (коефіцієнт безпеки 1,1–1,2).
● Ємність короткого замикання:Icu ≥розрахований струм замикання системи (I"k3).
● поляки:3P (стандарт) або 4P (потрібна ізоляція нейтралі).
●Тип блоку відключення:
o Термомагнітний:Базовий захист від перевантаження/короткого замикання.
o Електронний (LSIG):Розширений (L=перевантаження, S=коротка затримка, I=миттєва, G=замикання на землю).
o Smart (LSIGM):Зв'язок (Modbus, Profibus), дистанційне керування, реєстрація даних.
● Робочий механізм:Ручний (з ручним заряджанням) або моторизований (з автоматичним заряджанням/дистанційним керуванням).
● Температура навколишнього середовища/висота над рівнем моря:Зниження параметрів для висоти >2000 м.
● Стандарти:IEC 60947-2, IEC 60947-1, GB 14048.2 (Китай), UL 489 (Північна Америка).
● Сертифікати:CE, IEC, CSA, морський (DNV, ABS) для офшору.
● Вибірковість:Забезпечте координацію вимикачів перед/за потоком (клас A/B за IEC).
● Блокування:Ключове блокування, зонне селективне блокування (ZSI) для систем з кількома вимикачами.

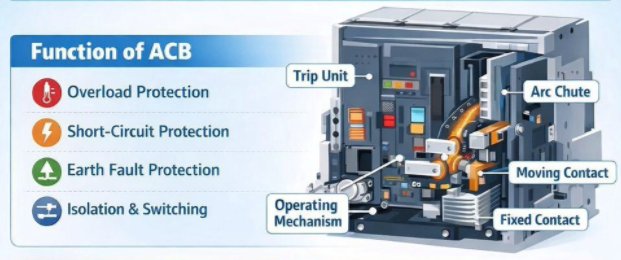

Основні компоненти
1. Рама/шасі:Сталь/алюмінієвий сплав (конструкційна опора).
2. Контактна система:
o Фіксовані/рухомі контакти:Мідний сплав (Cu-Cr, Cu-W) + покриття срібло/олово (низький опір, анти-зварювання).
o Дугозахисні контакти:Вольфрам-мідь (висока стійкість до дуги).
3. Дуговий жолоб:Сталеві розділові пластини, ізоляційні перегородки (бакеліт, DMC).
4. Робочий механізм:Пружинний заряд (акумуляція енергії), перекидний зв’язок, спрацьовування фіксаторів.
5. Пультовий блок:Електронні (мікроконтролер, датчики) або термомагнітні (біметал, соленоїд).
6.Допоміжні засоби:Розчіплювач мінімальної напруги (UVR), шунтовий розчіплювач (ST), допоміжні вимикачі (AX), сигнальні контакти.
● Провідники: електролітична мідь високої провідності, сплави срібла.
● Ізолятори: DMC (Dough Molding Compound), BMC, епоксидна смола, термостійкий пластик.
● Метали: холоднокатана сталь (каркас), нержавіюча сталь (фурнітура), алюміній (радіатори).
● Дугостійкі матеріали: вольфрам, кераміка, тугоплавкі метали.
● Штампування/штампування:Сталевий каркас/частини з точних штампів.
● Механічна обробка:Обробка контактів, валів і механічних частин з ЧПУ.
● Формування:Ізоляційні компоненти (DMC/BMC) за допомогою пресування.
● Збірка:Вузол механізмів, дугогасильних лотків і розчіплювачів.
● Інтеграція шасі, контактної системи, дугогасильної камери та механізму.
● Електропроводка ланцюгів керування та допоміжних компонентів.
● Тестування блоку висувного типу (з’єднані/тестові/розділені позиції).
1. Візуальна перевірка: точність розмірів, обробка, маркування.
2. Перевірка контактного опору: вимірювання в міліомах (≤50–100 мкОм на полюс).
3. Випробування на витримку діелектричної напруги: випробування високою потужністю (2,5–3,5 кВ змінного струму протягом 1 хв).
4. Перевірка робочого механізму: 50+ циклів увімкнення/вимкнення; плавна робота.
5. Калібрування розчіплювача: перевірка порогу перевантаження/короткого замикання/замикання на землю.
6. Тест на підвищення температури: нижче номінального In; максимальне підвищення температури ≤60K (IEC).
7. Перевірка допоміжних функцій: UVR, шунтовий розрив, перевірка блокування.
8. Тест захисту IP: проникнення пилу/води (за номінальним IP).
· Антикорозійна обробка, герметизація та упаковка в дерев'яні ящики.
· Звіт про випробування, інструкція та сертифікат відповідності (CoC) включені.
Типові випробування підтверджують відповідність конструкції стандарту IEC 60947-2 (виконуються на зразках прототипу):
1. Випробування на коротке замикання/вимкнення:Перевірте Icu/Ics/Icm за умов несправності.
2. Випробування на короткочасну стійкість:Перевірте Icw протягом 1 с/3 с без пошкоджень.
3. Випробування на механічну та електричну міцність:Цикл випробувань до номінального терміну служби.
4. Тест на підвищення температури:Теплові характеристики при повному навантаженні.
5. Діелектричний тест:Витримує частоту живлення та імпульсну напругу.
6. Перевірка характеристик поїздки:Точність кривих захисту.
7. Екологічні випробування:Вібрація, удари, зміна температури/вологості.
8. Тест на локалізацію дугового замикання:Безпечне утримання дуги без зовнішнього прориву.
Q1: Яка різниця між ACB і MCCB?
A:ACBsручка 800A–10 000A, до 1000 В змінного струму, з розширеним захистом і конструкцією висувного типу.MCCBкришка 16A–1600A, до 690V, для менших навантажень. Автоматичні вимикачі пропонують вищу відключаючу здатність, кращу вибірковість і модульне обслуговування.
Q2: Як довго діють ACB?
A:20–30 роківз належним обслуговуванням. Механічна витривалість: 10 000–30 000 циклів; електрична стійкість: 1000–5000 спрацьовувань збоїв.
Питання 3: чи потребують технічні обслуговування автоматичних вимикачів?
A:так-щорічне обслуговування(чистка, перевірка контактів, змащування, перевірка спрацьовування) подовжує термін служби та забезпечує надійність. Автоматичні вимикачі висувного типу дозволяють тестувати без відключення.
Питання 4: Чи можна модифікувати автоматичні вимикачі розумними розчіплювачами?
A:Більшість сучасних ACB підтримуютьмодернізація електронних/комунікаційних розчіплювачівдля віддаленого моніторингу, діагностики несправностей та інтеграції IoT.

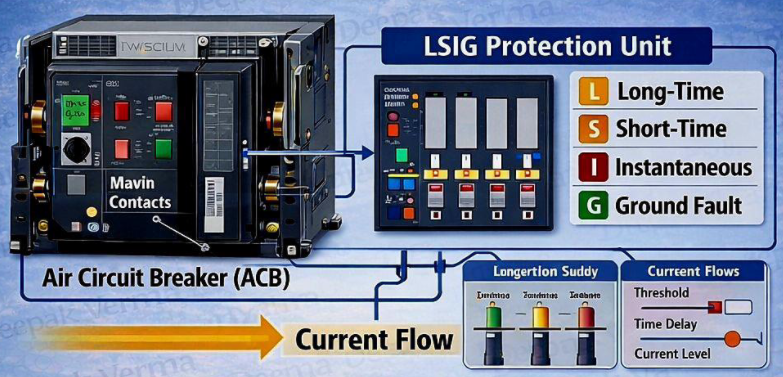

Q5: Що означає захист LSIG?
A:
● L (тривалий час):Захист від перевантаження (1,0–1,5x In).
● S (короткочасний):Селективний захист від короткого замикання (2–10x In, із затримкою часу).
● I (миттєво):Високорівневий захист від короткого замикання (5–20x In, без затримки).
● G (земля):Захист від замикань на землю (0,1–1,0x In).
Q6: Як розрахувати необхідну потужність короткого замикання (Icu)?
A:Icu ≥очікуваний струм короткого замикання (I"k3)системи, розрахований за допомогою даних імпедансу або програмного забезпечення (наприклад, ETAP, SKM). Щоб дізнатися точність, зверніться до інженера з енергосистем.
Питання 7: Чи придатні автоматичні автоматичні автомати для використання поза приміщеннями?
A:Стандартні автоматичні вимикачі (IP20) призначені лише для внутрішнього використання.Вуличні моделівимагають корпусів IP54/IP65 і діапазону температур.
Q8: Що таке вибірковість вимикача і чому вона важлива?
A:Вибірковість забезпечуєтьсяспрацьовує лише несправна схема, уникаючи масових відключень. Критично для лікарень, центрів обробки даних і виробництва — для критичних навантажень рекомендовано вибірковість класу B (повна).
Повітряні автоматичні вимикачі (ACB)є основою для безпечного, надійного розподілу потужності під великим струмом. Розуміючи їх дизайн, продуктивність, критерії вибору та стандарти відповідності, B2B-покупці та інженери можуть визначити правильний ACB для критичних застосувань, забезпечуючи безпеку системи, довговічність та ефективність роботи. Завжди співпрацюйте з сертифікованими виробникамиIEC 60947-2і підтверджуйте продуктивність за допомогою стандартної документації та перевірки типу.
