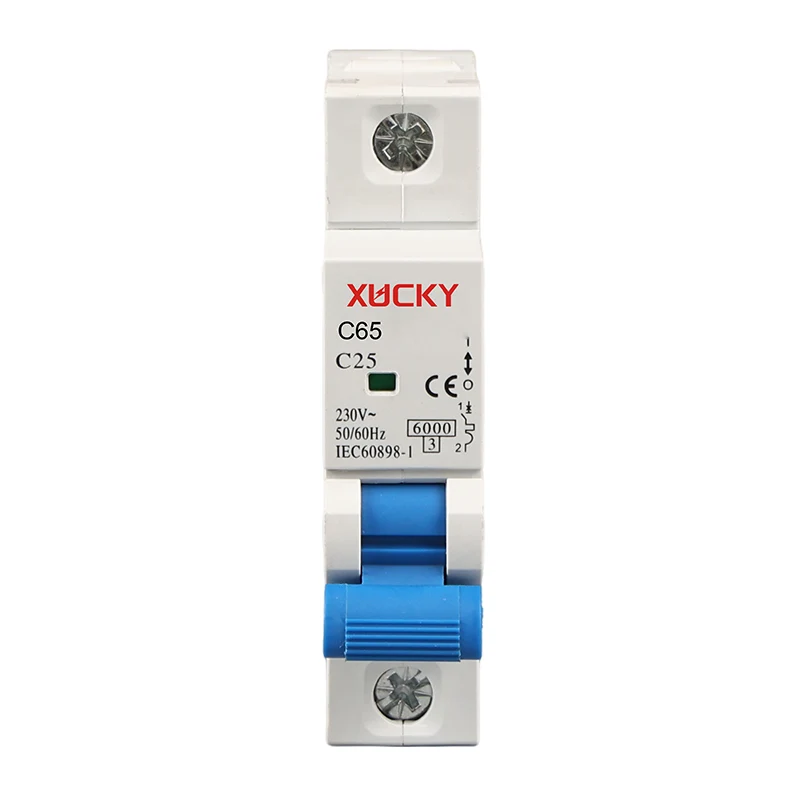

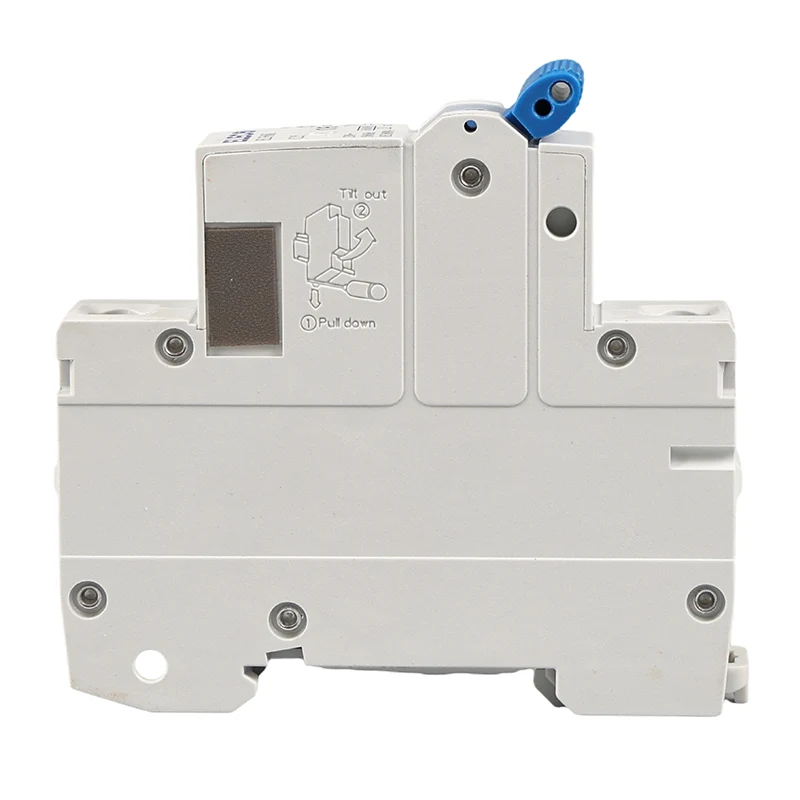

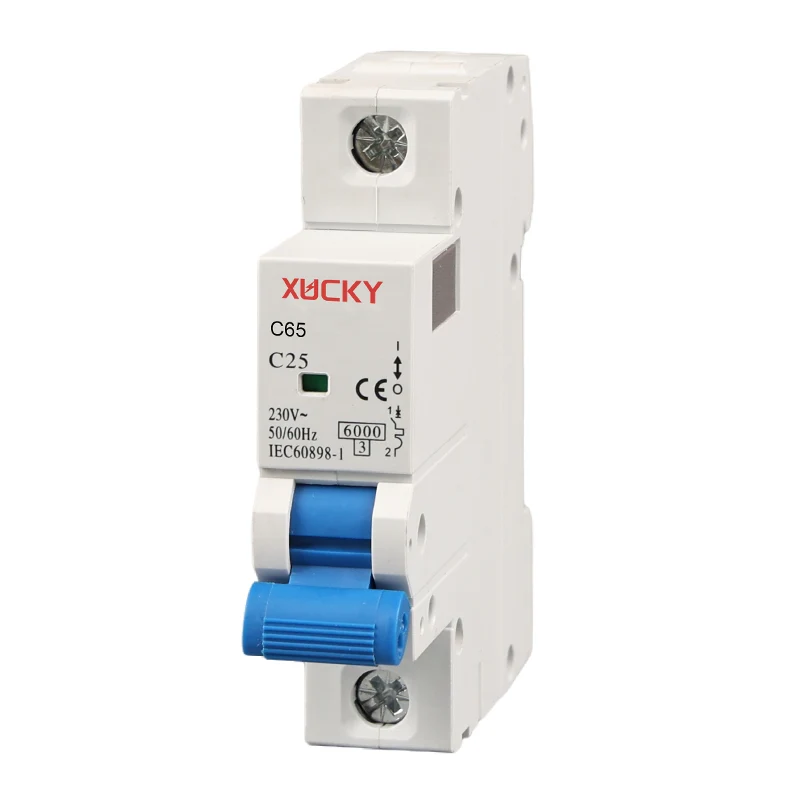

Мініатюрний автоматичний вимикач 6 кА

Мініатюрний автоматичний вимикач C65 6KA (також званий побутовим автоматичним вимикачем 6KA, подібний до CHINT NB1-63) використовується для мережі змінного струму 50 Гц, номінальна напруга 110 В/230/400 В, номінальний струм 1 А, 2 А, 3 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32A, 40A, 50A, 60A, 63A для захисту від перевантаження та короткого замикання, а також для використання у звичайних обставинах рідкісного перетворення ланцюга, а також для використання в якості ізолювального вимикача для ланцюга відключення для захисту ланцюга та обладнання.

Надіслати запит

Опис продукту

6kA Miniature Circuit Breaker

Сфера застосування

Мініатюрний автоматичний вимикач 6KA (6KA Household MCB) використовується в промислових, комерційних, багатоповерхових і цивільних житлових та інших приміщеннях.

Відповідають стандартам: GB10963.1, IEC60898-1.

Основні технічні параметри

Номінальний струм	0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A
поляки	1P.2P.3P,4P,1P+N,3P+N
Номінальна напруга Ue	230В/400В
Номінальна імпульсна витримувана напруга (1,2/50) Uimp	6кВ
Випробувальна напруга діелектрика при та інд. частота Протягом 1 хв	6кВ
Індикація поломки	Зелене вікно (відключено), червоне вікно (закрито)
Клас захисту	IP20
Термомагнітна характеристика розчеплення	B-крива (3-5 дюймів), C-крива (5-10 дюймів), D-крива (10-14 дюймів)
Електричне життя	2000
Механічне життя	10000
Контрольна температура для налаштування теплового елемента	30 ℃
Температура навколишнього середовища	-5~+40 ℃
Тип термінального підключення	Хрестоподібні гвинти
Кабель-перехідник	6-63A 1-25 мм² 16-3AWG \| 80-125A 8-35 мм² 16-2AWG
Момент затягування	3.0N.M
Комбінація з аксесуарами Допоміжний контакт
Допоміжний контакт	так
Контакт сигналізації	так
Розчіплювач	так
Зниження напруги	так

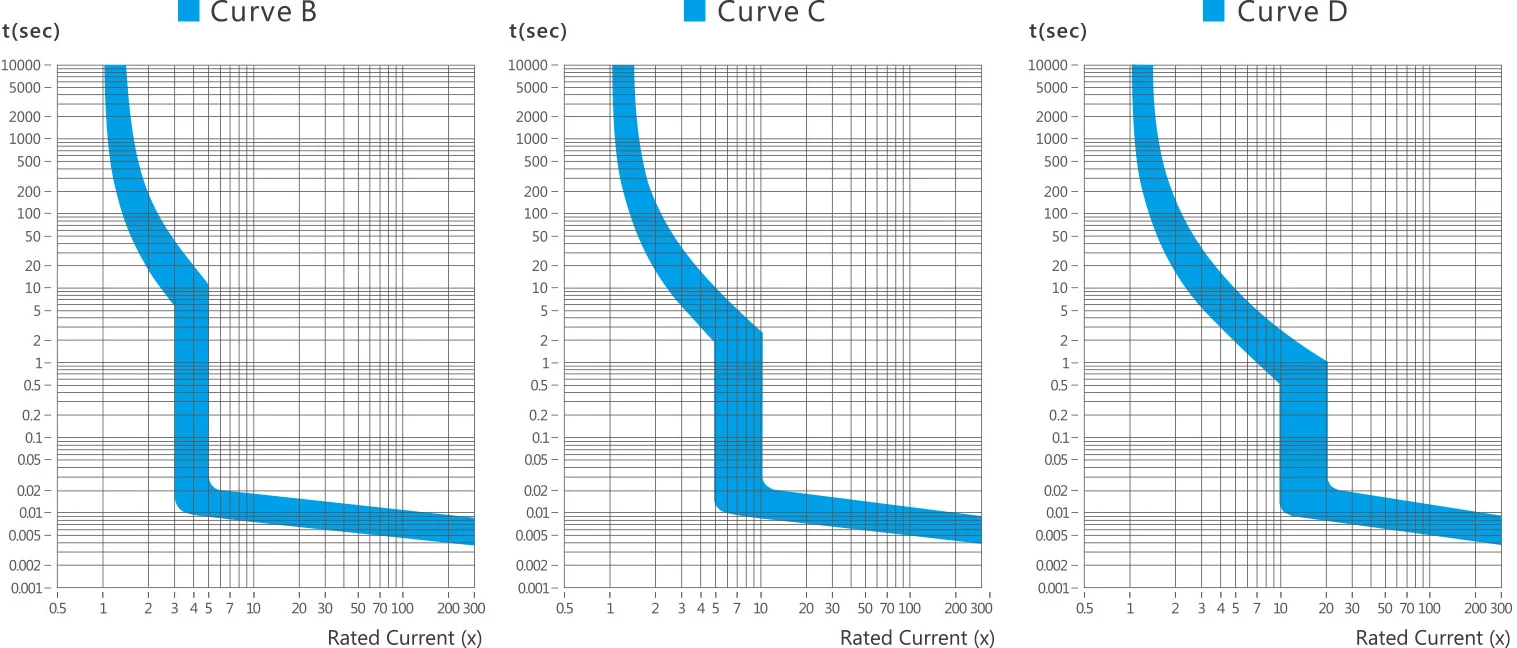

Крива характеристики відключення -- B C D Тип

6kA Miniature Circuit Breaker

Температурна компенсація

Якщо температура навколишнього середовища не є еталонною в 30 градусів, еталонний поправковий коефіцієнт є таким.

Температура навколишнього середовища	-20℃	-10 ℃	0 ℃	10 ℃	20℃	30 ℃	40 ℃	50 ℃	60 ℃
Коефіцієнт поточної корекції	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Підключення

Номінальний струм	Мінімальний мідний дріт адаптера
6A	1 MM² / 17AWG
10А	1,5 мм² / 16AWG
16А	1,5 мм² / 16AWG
25А	2,5 мм² / 13AWG
32А	4 MM² / 11AWG
40А	6 MM² / 10AWG
50А	10 мм² / 7AWG
63A	10 мм² / 7AWG
