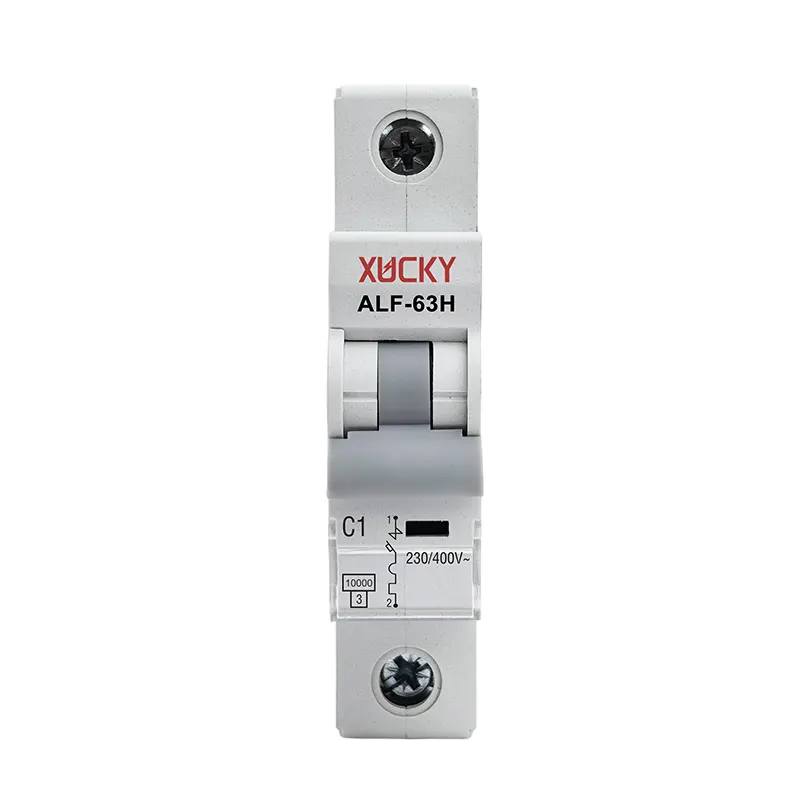

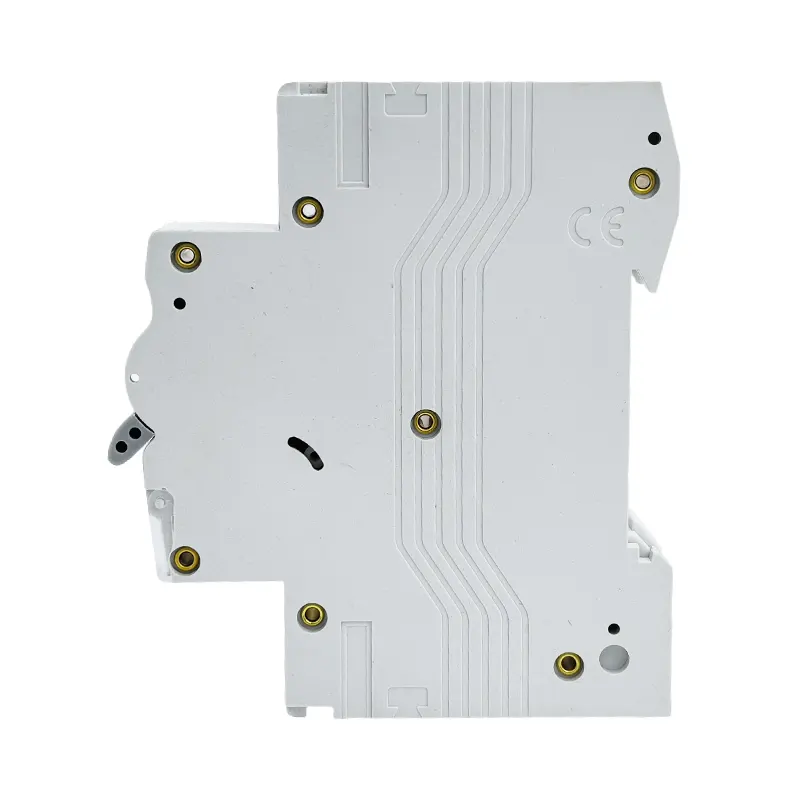

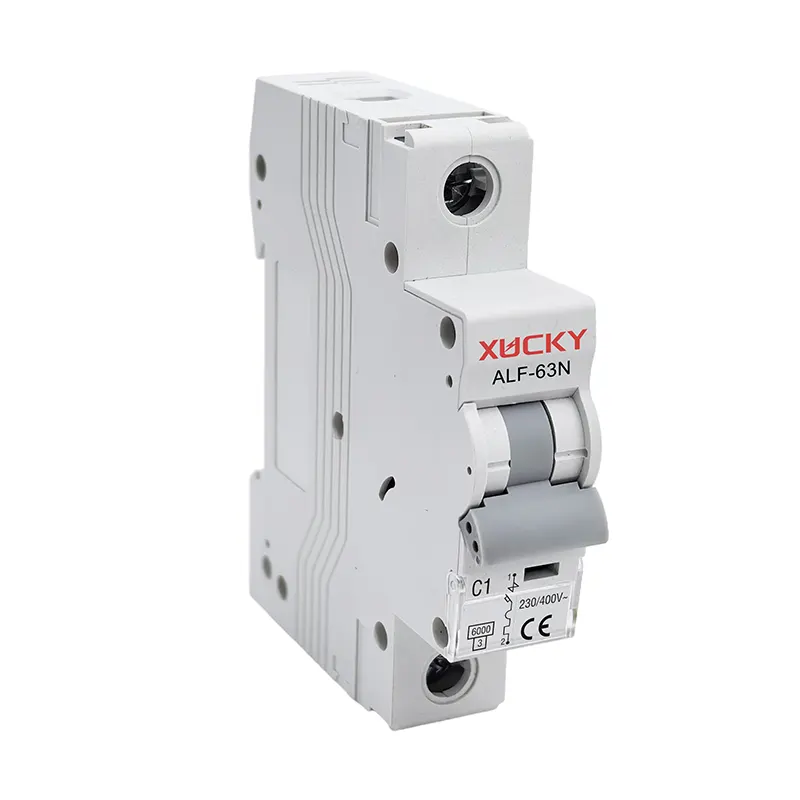

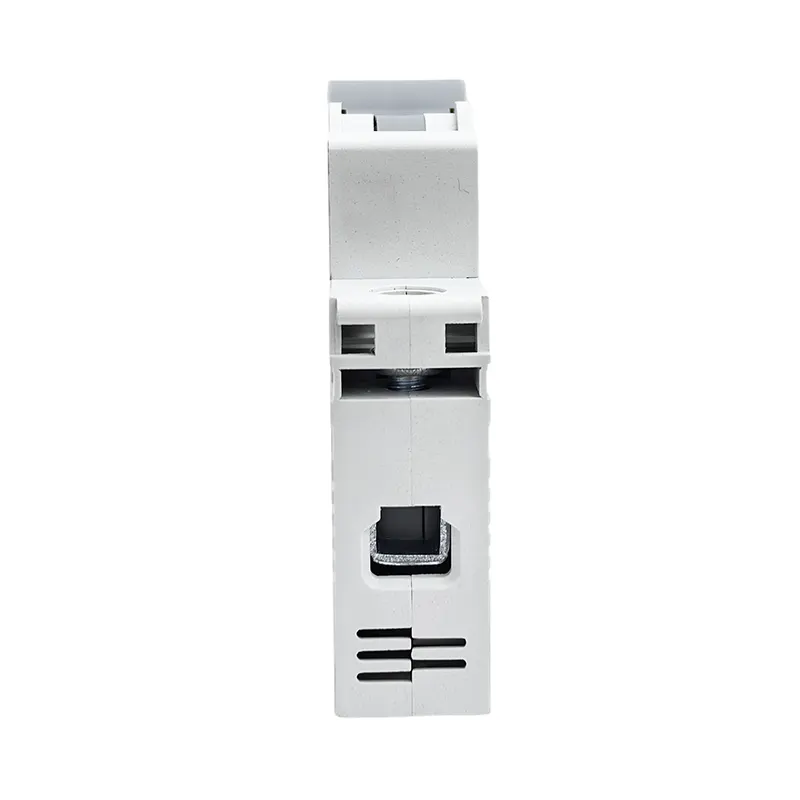

Мініатюрний вимикач ALF-63

Як професійне виробництво, Xucky хотів би надати вам мініатюрний вимикач ALF-63 серії (MCB), відповідає стандарту IEC60898, MCB має характерну надійну продуктивність, точну захисну функцію, короткий час випуску та високу ємність розриву, невеликий об'єм, який він широко використовується в та перевантаженні контактора, комутатора та електричного апарату.

Надіслати запит

Опис продукту

ALF-63NH Series Miniature Circuit Breaker

Як професійне виробництво, Xucky хотів би надати вам мініатюрний вимикач ALF-63 Series (MCB), відповідає стандарту IEC60898, MCB має характерну надійну продуктивність, точну захисну функцію, короткий час випуску та високу ємність розриву, невеликий об'єм, він широко використовується в та перевантаженні контактора, комутатора та електричного апарату.

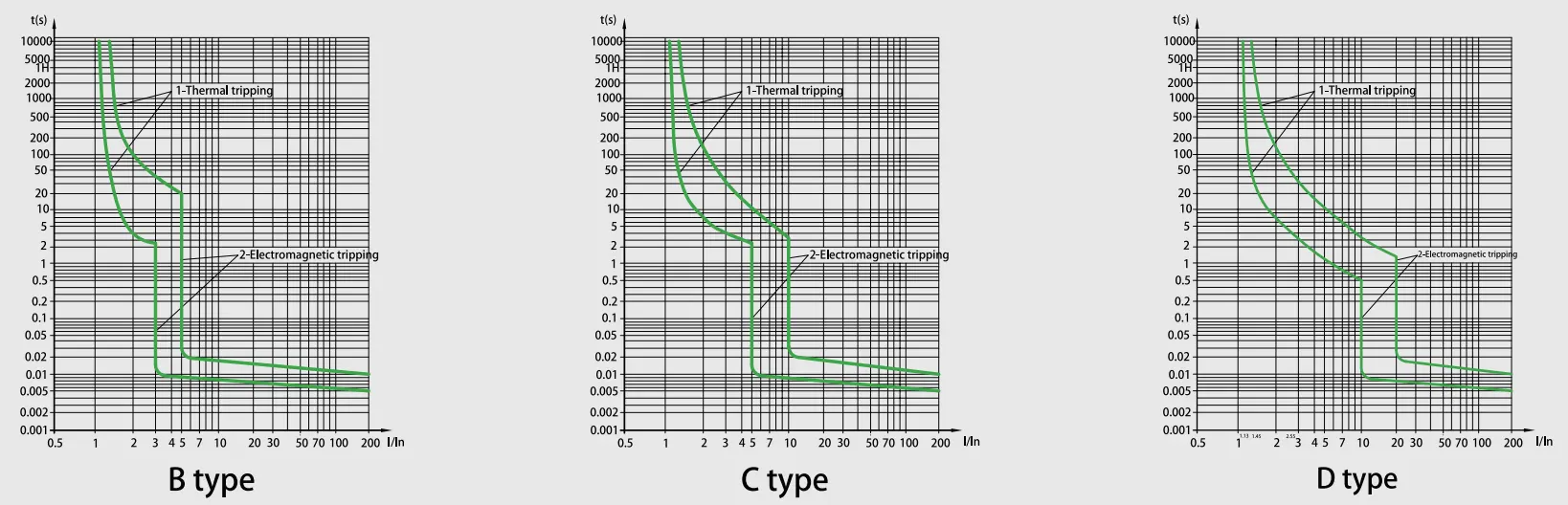

Характерна крива

ALF-63NH Series Miniature Circuit Breaker

Технічні специфікації

Мініатюрний вимикач ALF-63
Стандартний	Один/IEC60898-1
Порушення потужностей (Ка)	6,10
Захист	Проти перевантаження та короткого замикання
Оцінений струм (a) в	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номінальна напруга (v)	1PAC 230/400,240/415
Номінальна напруга (v)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Номінальний імпульс протистояти напрузі UIMP (KV)	4
Оцінка інтерфейсу ізоляційної напруги (v)	500
Енергія, що обмежує Касс	3
Температура навколишнього середовища (℃)	-25 ~+40, макс.95%вологості
Тепловий робочий ліміт	1.13xln Немає тривалості протягом години
Тепловий робочий ліміт	1,45xIn Tripping протягом години
Магертична діяльність	B: (3-5) Будь ласка, C: (5-10) Будь ласка, D: (10-20) Будь ласка
Кількість полюсів	1p, 1p+n, 2p, 3p, 3p+n і 4p
Тип поїздки	Тепло/магнітне вивільнення
Термінальна ємність	16 мм² гнучкий або 25 мм² жорсткий до 25a рейтинг
Термінальна ємність	25 мм² розгинається або 35 мм² -ригід від 32a до 63A рейтингів
Ступінь захисту	IP20
Встановлення	Монтаж на 35 -мм Din Rail

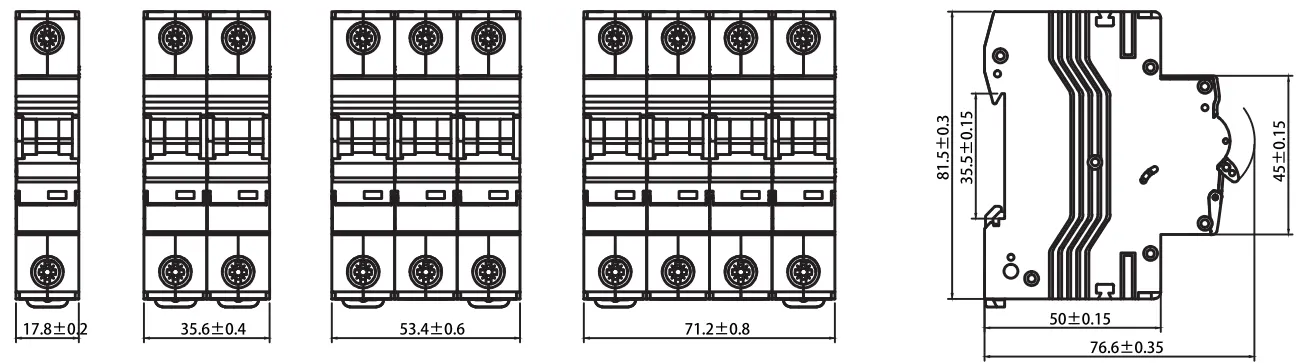

Ширина	17,8 мм на полюс

Характеристика вивільнення вимикача

Ні.	Оцінений струм випуску (a)	Початковий стан	Тестовий струм	Вказаний час	Результат, який потрібно отримати	Зауваження
1	1-63	холодна держава	1.13in	t≤1h	Непереборний
2	1-63	Після попереднього тесту	1,45 лн	t <1h	поїздка	Налаштування струму до визначеного значення постійно в 5 с
3	В ≤32	холодна держава	2,55 дюйм	1s	поїздка
3	В> 32	холодна держава	2,55 дюйм	1s	поїздка
4	1-63	холодна держава	3 дюйм	t≤0,1s	Непереборний	B тип
			5 -дюймовий	t <0,1s	поїздка	B тип
			5 дюймів 10 ліп	t≤0,1s	Непереборний	C Тип
			10 дюймів	t <0,1s	поїздка	C Тип
			20 ліж	t≤0,1s	Непереборний	D Тип
				t <0,1s	поїздка	D Тип

Витривалість (операції)

Категорія	Цикли роботи	Частота роботи	Оцінений струм
Електрична витривалість	4000	240/год	1-32
		120/год	40-63
Механічна витривалість	10000	240/год	1-63

Особливості

1. Ультра-висока ємність розриву короткого замикання

Технологія вдосконаленої дуги досягає більшої здатності до переривання порівняно з галузевими стандартами, гарантуючи, що мініатюрний вимикач ALF-63 (MCB) забезпечує надійний захист для промислових електричних систем в умовах екстремальних розломів.

2. Інтерфейс з'єднання з двома режимами

Інтегрована гібридна конструкція терміналу підтримує жорсткий док -ранник та гнучкий стиснення кабелів. Мініатюрний вимикач ALF-63 серії (MCB) може адаптуватися до різних сценаріїв встановлення без будь-яких інструментів, скорочуючи час електропроводки на 40%.

3. Механізм зберігання енергії для довговічності

Мініатюрний вимикач ALF-63 серії (MCB) має операційну систему, що підтримує пружину, з 10 000 механічних циклів витривало

4. Розширений композитний корпус

З славою-резистентними, теплостійкими та імпульсними властивостями інтегрованими камерами, що вживають дуги, для подій, що містяться.

5. Динамічна топологія обмеження струму

Інтелектуальне пригнічення енергії зменшує пікові струми несправностей на 65-80%, що дозволяє оптимізувати специфікацію пристроїв нижче за рахунок 30% загального потенціалу зниження витрат на систему.
