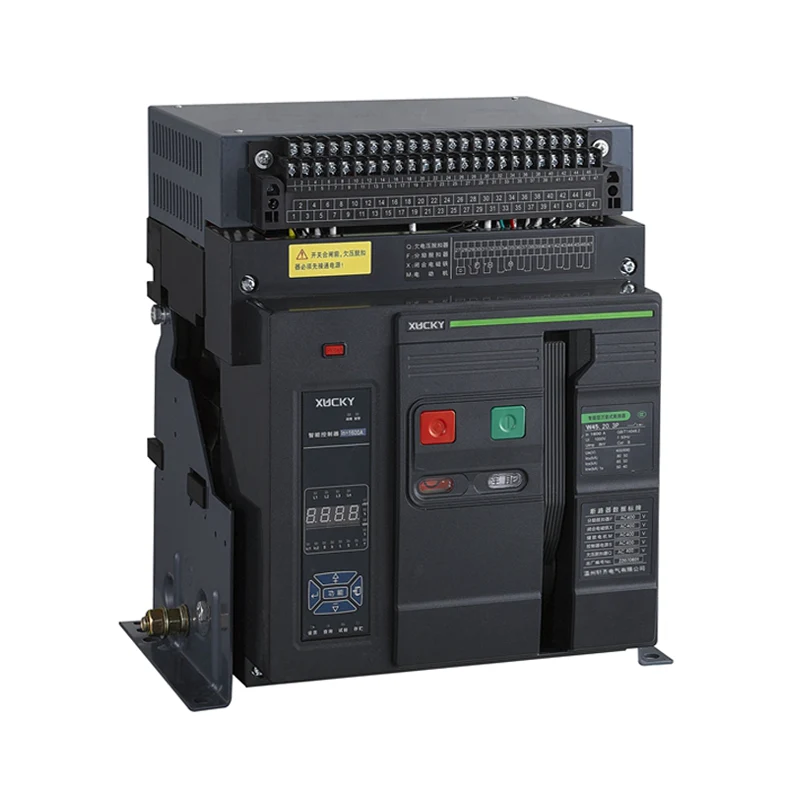

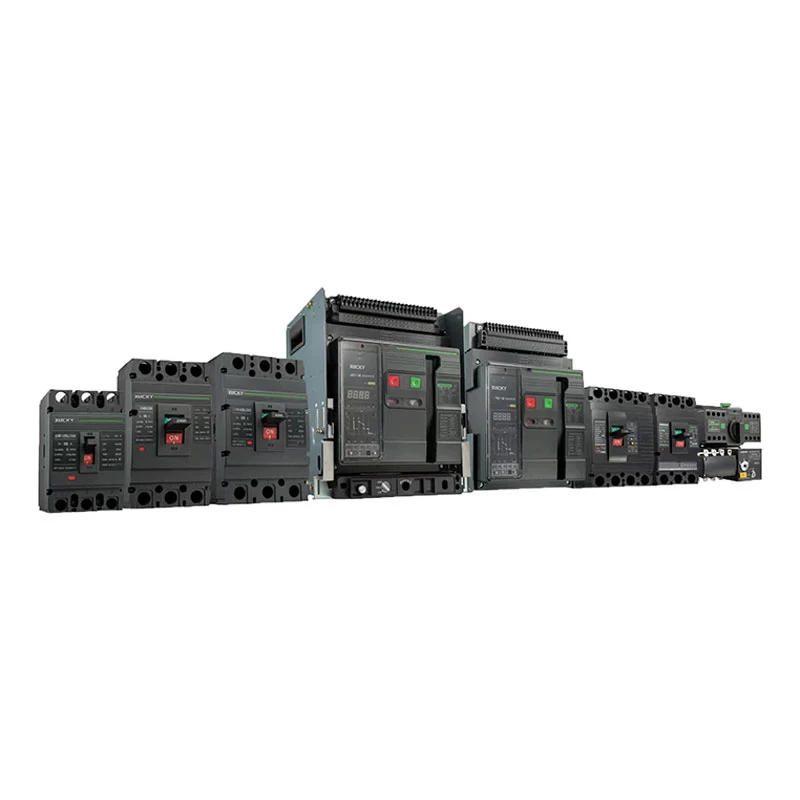

Китай XUCKY Electric індивідуальний повітряний вимикач DW45, ACB (далі - автоматичний вимикач) підходить для розподільної мережі з змінним струмом 50 Гц, номінальною напругою до 660 В (690 В) і нижче, номінальним струмом 630 A ~ 6300 A, який використовується для розподілу живлення та захисту лінії та силового обладнання від перевантаження, зниження напруги, короткого замикання, однофазного заземлення та інших несправностей. Повітряний автоматичний вимикач має інтелектуальну функцію захисту, вибірковий захист точний, може підвищити надійність електропостачання та уникнути непотрібних відключень електроенергії. У той же час він має відкритий комунікаційний інтерфейс для виконання «Чотирьох дистанційних керування» відповідно до вимог центру керування та системи автоматизації. Автоматичний вимикач має імпульсну витримувану напругу 8000В на висоті 2000 метрів (переглядається на різних висотах, не перевищує 12000В). Повітряний вимикач acb не оснащений інтелектуальним контролером і датчиком і може використовуватися як ізолятор.
XUCKY є професійним виробником повітряних вимикачів. Повітряний автоматичний вимикач acb відповідає стандартам GB14048.2 «Низьковольтні автоматичні вимикачі для розподільних пристроїв і пристроїв керування» і IEC60947-2 «Низьковольтні вимикачі для розподільних пристроїв і пристроїв керування» та іншим стандартам.
● Класифікація

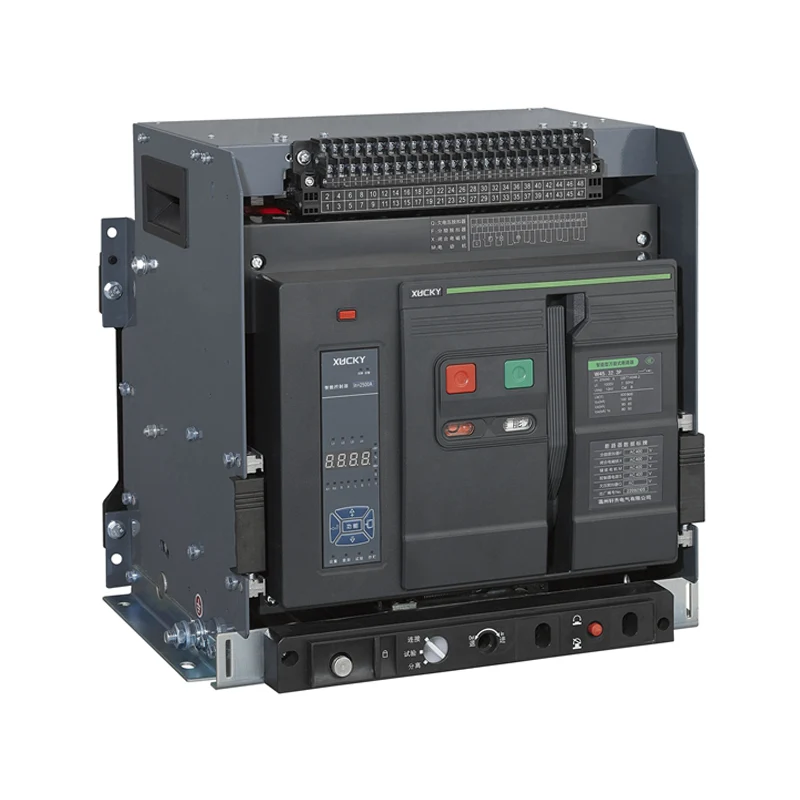

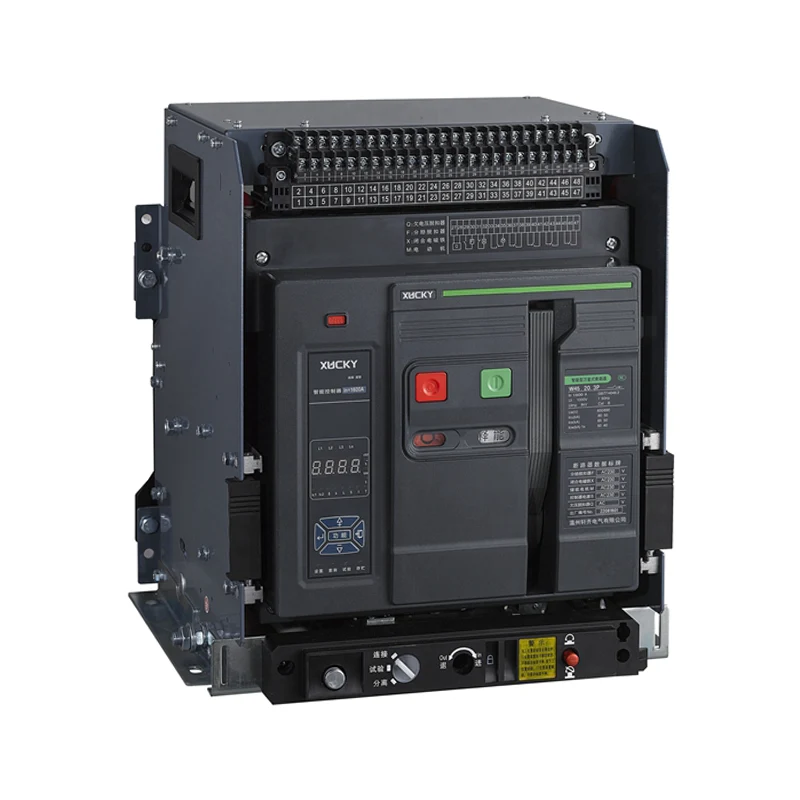

За способом установки: стаціонарного типу, висувного типу.
За полюсами: три полюси, чотири полюси. За режимом роботи: електричний, ручний (капітальний ремонт, технічне обслуговування).
● Тип випуску
Інтелектуальний контролер, перехідний (або затримковий) розчіплювач зниженої напруги, шунтовий розчіплювач.
● Інтелектуальна продуктивність контролера
a. Інтелектуальний контролер повітряного вимикача поділяється на: bse5 (тип H: зв'язок), bse4 (тип M: загальний інтелектуальний тип), bse3 (тип L: економічний тип);
b. З перевантаженням, довгою затримкою, зворотним обмеженням часу, короткою затримкою, зворотним обмеженням часу, визначеним обмеженням часу, миттєвою функцією. Користувачі можуть встановлювати власні необхідні характеристики захисту;
в. Функція захисту від однофазного заземлення;
d. Функція відображення: налаштування відображення струму, відображення робочого струму, основне відображення напруги кожної фази (відображення напруги слід вказувати при замовленні);
д. Функція сигналізації: сигналізація перевантаження;
f. Функція самоперевірки: самоперевірка перегріву, самодіагностика мікрокомп'ютера;
g. Функція перевірки: Перевірте робочі характеристики контролера.
● Температура навколишнього повітря: верхнє граничне значення не перевищує +40°C, нижнє граничне значення не менше -5°C, а середнє значення за 24 години не перевищує +35°C. Примітка. Робоча умова полягає в тому, що нижнє граничне значення становить -10°C або -25°C, користувач повинен повідомити компанії; Верхня межа перевищує +40°C або нижня межа нижче -10°C або -25°C умови роботи, користувачі повинні проконсультуватися з компанією.
● Висота місця встановлення не перевищує 2000 м.
● Атмосферні умови повітряного вимикача: атмосферна відносна вологість не перевищує 50%, коли навколишнє повітря становить +40°C. Він може мати відносно високу відносну вологість при нижчих температурах. Середньомісячна максимальна відносна вологість найбільш вологого місяця становить 90%. Середня мінімальна температура становить +25°C і враховуйте конденсат, який утворюється на поверхні виробу через зміни температури. Перевищити необхідні вимоги та проконсультуватися з компанією.
● Рівень захисту: IP30
● Рівень забруднення: III
● Категорія використання: клас B або клас A
● Категорія встановлення: повітряний автоматичний вимикач acb і розчіплювач мінімальної напруги з номінальною робочою напругою 660 В (690 В) або менше. Первинна котушка силового трансформатора використовується для IV категорії монтажу. Категорія установки допоміжного контуру та контуру керування III.
● Умови монтажу: автоматичний вимикач повинен бути встановлений відповідно до вимог цього посібника. Вертикальний нахил вимикача не повинен перевищувати 5° (нахил шахтного вимикача не повинен перевищувати 15°).
● Позитивне показання автоматичного вимикача
● Номінальний струм автоматичного вимикача
| Номінальний струм кадру Inm (A) | Номінальний струм In (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Номінальна вимикаюча здатність при короткому замиканні та короткочасний витримковий струм, відстань дуги автоматичного вимикача дорівнює нулю (тобто дуги поза вимикачем немає).
| Номінальний струм кадру Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Номінальна межа відключаючої здатності короткого замикання Icu(kA)O-CO | 400В | 80 | 100 | 100 | 120 |
| 690В | 50 | 65 | 65 | 80 | |
| Номінальна межа вмикаючої здатності короткого замикання n×Icu(кА)/cosΦ | 400В | 176/0,2 | 220/0,2 | 220/0,2 | 264/0,2 |
| 690В | 105/0,25 | 143/0,2 | 143/0,2 | 187/0,2 | |
| Номінальна вимикаюча здатність при короткому замиканні Ic(kA)O-CO-CO | 400В | 50 | 65 | 65 | 80 |
| 690В | 40 | 50 | 50 | 70 | |
| Номінальний короткочасний струм
Icw(kA)1s, затримка 0,4s, O-CO |
400В | 50 | 65 | 65/80(MCR) | 85/100 (MCR) |
| 690В | 40 | 50 | 50/65(MCR) | 65/75(MCR) | |
Примітка. Відключаюча здатність верхнього та нижнього рядків у таблиці однакова.
● Характеристики захисту та функції інтелектуального контролера надструму
1. Значення налаштування Ir (I/In) і похибка контролера
| Тривала затримка | коротка затримка | Миттєвий | Замикання на землю | ||||
| І1 | Ir2 | помилка | Ir3 | помилка | Ir4 | помилка | |
| (0,4-1) дюйм | (0,4-15) дюймів | ±10% | In ~ 50 кА (Inm = 2000 A) In ~ 75 кА (Inm = 3200 ~ 4000 A) In ~ 100 кА (Inm = 6300 A) |
±15% | Inm=2000~4000A (0,2~0,8)дюйма Макс. 1200 А, Мін. 160 А |
Inm=6300A (0,2-1,0)дюйма |
±10% |
Примітка: якщо є (необхідний) триступеневий захист одночасно, значення налаштувань не можна перетинати.
2. Характеристики роботи захисту від надструму з довгою затримкою I²TL=(1,5lr1)²tL, а час спрацьовування (1,05~2,0)lr1 наведено в таблиці 4, а похибка часу становить ±15%.
Примітка: tL-Довга затримка 1,5lrs час налаштування, TL-Довга затримка часу роботи.
Примітка: якщо є (необхідний) триступеневий захист одночасно, значення налаштувань не можна перетинати.
| 1.05 і 1 | 1.3Ir1 | 1.5Ir1 час схоплювання (с) | 15 | 30 | 60 | 120 | 240 | 480 |
| >2 години бездіяльності | <1 год роботи | 2.0Ir1 час повторення (с) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Характеристики захисту від перевантаження по струму з короткою затримкою
Захист від перевантаження по струму з короткочасною затримкою є певним часовим обмеженням. Якщо потрібно, щоб низьке кратне було оберненим часом, характеристика така: I²Ts=(8Ir1)²ts, ts – загальний розрахунковий час затримки;
Коли струм перевантаження >8Ir, він автоматично перетворюється на незалежну часову характеристику. Характеристика визначеного обмеження часу наведена в таблиці 5. Похибка обмеження часу становить ±15°C.
| Час затримки с | Час повернення s | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. Схема підключення інтелектуального контролера типу L, M (стандартного типу) (див. Малюнок 1)
SB1 - кнопка шунтування (надається користувачем)
SB2 - кнопка зниження напруги (надається користувачем)
F - шунтовий розчіплювач
O - нормально відкритий контакт (3A/AC380V)
C - нормально замкнутий контакт (3A/AC380V)
Q - Миттєвий розчіплювач мінімальної напруги або розчіплювач із затримкою мінімальної напруги
M - Двигун накопичувача енергії
SB3 - кнопка закриття (надається користувачем)
Х - Замикаючий електромагніт
DF - допоміжний контакт автоматичного вимикача
1# Кінець вхідної робочої потужності (модуль постійного струму для позитивного входу)
2# Робоча вхідна потужність (модуль постійного струму для негативного входу)
25#, 26# Зовнішній центральний полюс або вхід трансформатора струму заземлення
19#, 20#, 21#, 22#, 23#, 24# - кадри II і III для додавання контактів.
3# Вимкнення несправності, нормально закритий контактний вихід
4# Відключення при несправності, контактний вихід загальний кінець
5# Вимкнення несправності, нормально відкритий контактний вихід
* Якщо джерелом живлення для інтелектуального розчіплювача є джерело постійного струму, необхідно додати модуль живлення. (Темінали 1# і 2# заборонені для доступу до джерела змінного струму).
2. Схема підключення інтелектуального контролера M, H + додаткова функція (багатофункціональний) (див. Малюнок 2)
SB1 - кнопка шунтування (надається користувачем)
SB2 - кнопка зниження напруги (надається користувачем)
F-розчіпник
O-нормально відкритий контакт (3A/AC380V)
C- нормально закритий контакт (3A/AC380V)
Q - Миттєвий розчіплювач мінімальної напруги або розчіплювач із затримкою мінімальної напруги
M - Двигун накопичувача енергії
SB3 - кнопка закриття (надається користувачем)
Х - Замикаючий електромагніт
DF - допоміжний контакт автоматичного вимикача
1#, 2# Вхідна вихідна потужність
3#, 4#, 5# Вихід контакту відключення при несправності
І рядок 4# є загальнодоступним
6#, 7# Кінець виходу першого допоміжного контакту стану вимикача
8#, 9# Кінець виходу другого допоміжного контакту стану вимикача
10# Розетка комунікаційного інтерфейсу A кінець
11# Кінець розетки B інтерфейсу зв'язку
12#, 13# Кінець вихідного контакту першого сигналу
14#, 15# Кінець вихідного контакту другого сигналу
16#, 17# Треті набори вихідного контакту сигналу
18#, 19# Четверті набори вихідного контакту сигналу
20# Лінія захисту заземлення
21# Кінець вхідної напруги фази N
22# Кінець входу фазної напруги
23# Кінець вхідної напруги фази B
24# Кінець вхідної напруги фази C
25# Зовнішній вхід трансформатора кінець 1
26# Зовнішній вхід трансформатора кінець 2
● Контур і розмір встановлення стаціонарного повітряного автоматичного вимикача DW45-2000 (рамаⅠ)
● Габаритні та монтажні розміри стаціонарного автоматичного вимикача DW45-3200 (рама Ⅱ)
● Схема та розмір установки повітряного вимикача DW45-2000 (рамаⅠ) ящика ACR
● Контур і розмір установки повітряного вимикача ящика DW45-3200 (рама Ⅱ)
● Схема та розмір установки повітряного вимикача DW45-4000 (рама Ⅱ збільшення ємності) ящика ACR
● Габаритні та монтажні розміри DW45-4000/4 (тип рамиⅠ3+4) висувного повітряного вимикача ACR
● Габаритні та монтажні розміри DW45-6300/4000A~5000A (рама Ⅲ) висувного повітряного вимикача ACR
● Габаритні та монтажні розміри DW45-6300/3 6300A (рама Ⅲ) висувного повітряного вимикача ACR
● Технічні характеристики міді зовнішнього підключення, кількість
| Номінальний струм | Зовнішня спец. | Кількість на полюс | Номінальний струм | Зовнішня спец. | Кількість на полюс |
| 630A | 40×5 | 2 | 2900A | 100×10 | 3 |
| 800А | 50×5 | 2 | 3200А | 120×10 | 3 |
| 1000А | 60×5 | 2 | 3600А | 120×10 | 4 |
| 1250A | 80×5 | 2 | 4000А | 120×10 | 4 |
| 1600A | 100×5 | 2 | 5000А | 120×10 | 5 |
| 2000A | 100×5 | 3 | 6300A | 120×10 | 6 |
| 2500А | 100×5 | 4 |
