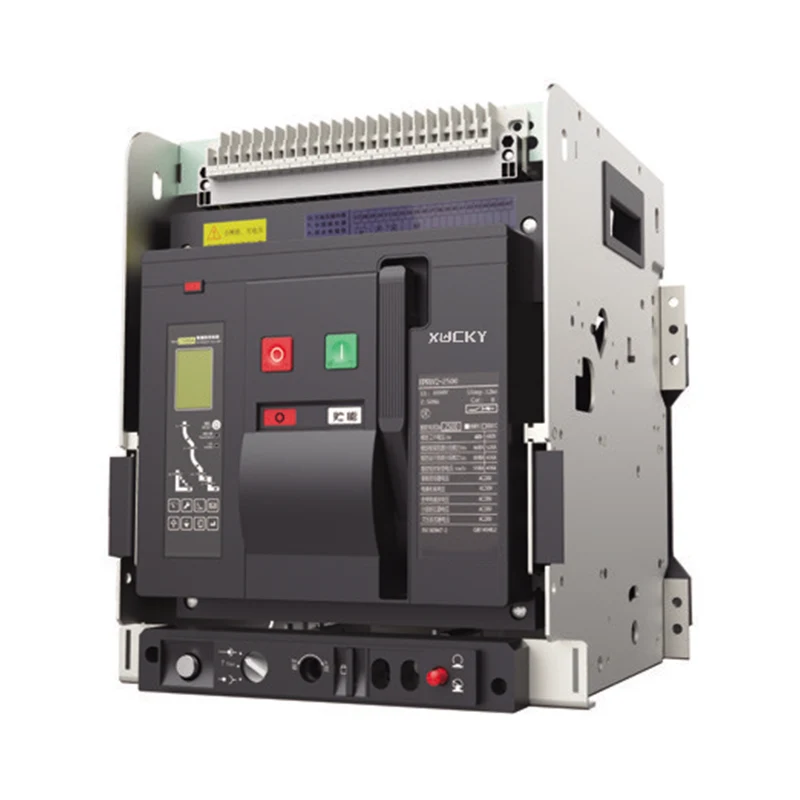

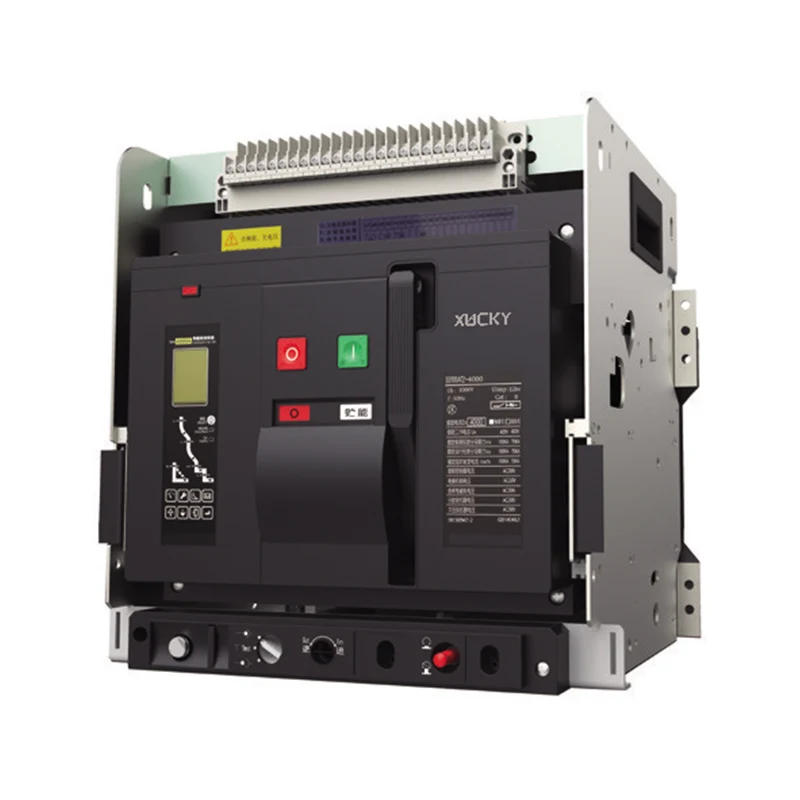

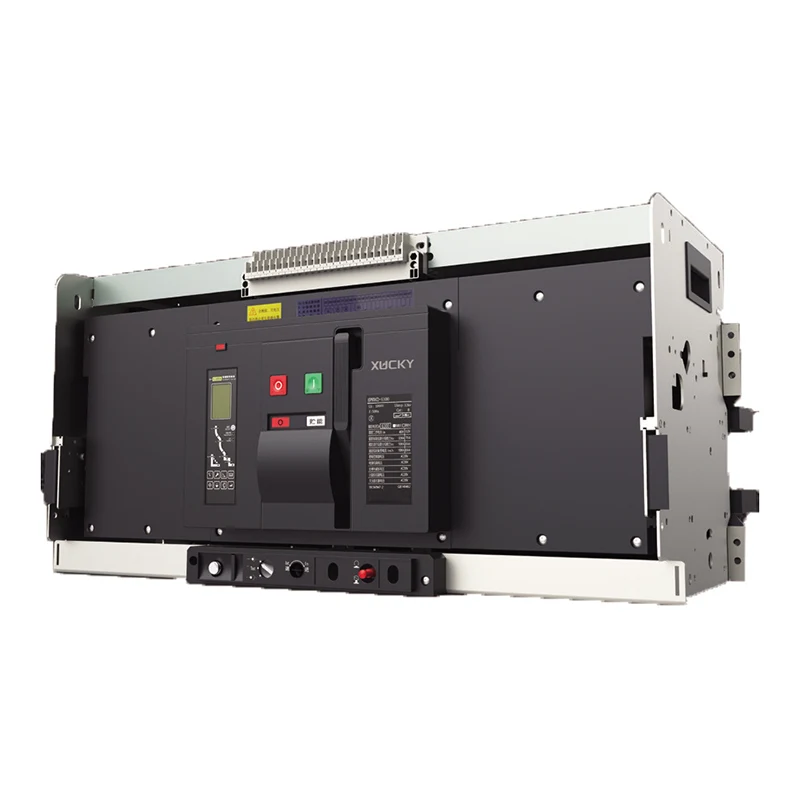

Повітряний вимикач XUW2

Сфера застосування

XUCKY Electric є великомасштабним виробником і постачальником повітряних автоматичних вимикачів XUW2 у Китаї. Протягом багатьох років ми спеціалізуємося на модульному електричному кінцевому обладнанні. Наші продукти мають гарну цінову перевагу та охоплюють більшість ринків Південної Америки, Близького Сходу, Африки та Південно-Східної Азії. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї. Повітряний автоматичний вимикач має інтелектуальну функцію захисту, вибірковий захист точний, може підвищити надійність електропостачання та уникнути непотрібних відключень електроенергії. У той же час він має відкритий комунікаційний інтерфейс для виконання «Чотирьох дистанційних керування» відповідно до вимог центру управління та системи автоматизації. Автоматичний вимикач має імпульсну витримувану напругу 8000В на висоті 2000 метрів (переглядається на різних висотах, не перевищує 12000В). Повітряний вимикач acb не оснащений інтелектуальним контролером і датчиком і може використовуватися як ізолятор.

XUCKY є професійним виробником повітряних автоматичних вимикачів. Повітряний автоматичний вимикач acb відповідає стандартам GB14048.2 «Низьковольтні комутаційні пристрої та апарати керування» та IEC60947-2 «Низьковольтні комутаційні пристрої та автоматичні вимикачі» та іншим стандартам.

Модель і значення

● Класифікація

За способом установки: стаціонарного типу, висувного типу.

За полюсами: три полюси, чотири полюси. За режимом роботи: електричний, ручний (капітальний ремонт, технічне обслуговування).

● Тип випуску

Інтелектуальний контролер, перехідний (або затримковий) розчіплювач зниженої напруги, шунтовий розчіплювач.

● Інтелектуальна продуктивність контролера

a. Інтелектуальний контролер повітряного вимикача поділяється на: bse5 (тип H: зв'язок), bse4 (тип M: загальний інтелектуальний тип), bse3 (тип L: економічний тип);

b. З перевантаженням, довгою затримкою, зворотним обмеженням часу, короткою затримкою, зворотним обмеженням часу, визначеним обмеженням часу, миттєвою функцією. Користувачі можуть встановлювати власні необхідні характеристики захисту;

в. Функція захисту від однофазного заземлення;

d. Функція відображення: налаштування відображення струму, відображення робочого струму, основне відображення напруги кожної фази (відображення напруги слід вказувати при замовленні);

д. Функція сигналізації: сигналізація перевантаження;

f. Функція самоперевірки: самоперевірка перегріву, самодіагностика мікрокомп'ютера;

g. Функція перевірки: Перевірте робочі характеристики контролера.

Нормальні умови роботи та умови монтажу

● Температура навколишнього повітря: верхнє граничне значення не перевищує +40°C, нижнє граничне значення не менше -5°C, а середнє значення за 24 години не перевищує +35°C. Примітка. Робоча умова полягає в тому, що нижнє граничне значення становить -10°C або -25°C, користувач повинен повідомити компанії; Верхня межа перевищує +40°C або нижня межа нижче -10°C або -25°C умови роботи, користувачі повинні проконсультуватися з компанією.

● Висота місця установки не перевищує 2000 м.

● Атмосферні умови повітряного вимикача: відносна вологість повітря не перевищує 50%, коли навколишнє повітря становить +40°C. Він може мати відносно високу відносну вологість при нижчих температурах. Середньомісячна максимальна відносна вологість найбільш вологого місяця становить 90%. Середня мінімальна температура становить +25°C і враховуйте конденсат, який утворюється на поверхні виробу через зміни температури. Перевищити необхідні вимоги та проконсультуватися з компанією.

● Рівень захисту: IP30

● Рівень забруднення: III

● Категорія використання: клас B або клас A

● Категорія встановлення: повітряний автоматичний вимикач acb і розчіплювач мінімальної напруги з номінальною робочою напругою 660 В (690 В) або менше. Первинна котушка силового трансформатора використовується для IV категорії монтажу. Категорія установки допоміжного контуру та контуру керування III.

● Умови монтажу: автоматичний вимикач повинен бути встановлений відповідно до вимог цього посібника. Вертикальний нахил вимикача не повинен перевищувати 5° (нахил шахтного вимикача не повинен перевищувати 15°).
