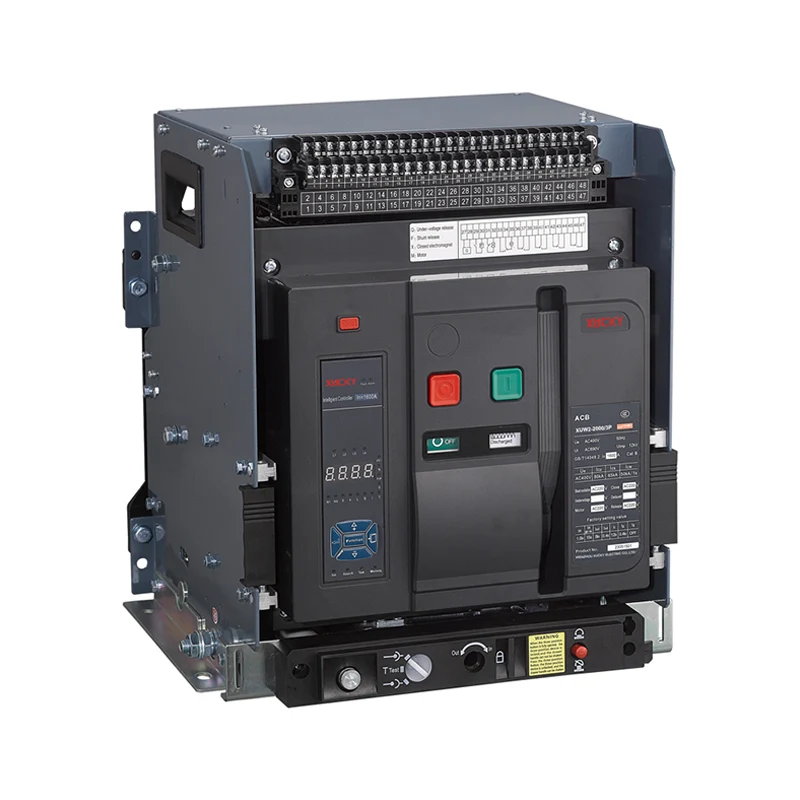

Повітряний вимикач XUW1

XUCKY Electric є провідним китайським виробником і експортером повітряних вимикачів XUW1. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Надіслати запит

Опис продукту

Сфера застосування

Повітряний автоматичний вимикач XUW1 бренду XUCKY Electric (надалі - автоматичний вимикач) підходить для розподільної мережі з частотою змінного струму 50 Гц, номінальною напругою до 660 В (690 В) і нижче, номінальним струмом 630 A ~ 6300 A, який використовується для розподілу живлення та захисту лінії. і силового обладнання від перевантаження, зниження напруги, короткого замикання, однофазного заземлення та інших несправностей. Повітряний автоматичний вимикач має інтелектуальну функцію захисту, вибірковий захист точний, може підвищити надійність електропостачання та уникнути непотрібних відключень електроенергії. У той же час він має відкритий комунікаційний інтерфейс для виконання «Чотирьох дистанційних керування» відповідно до вимог центру управління та системи автоматизації. Автоматичний вимикач має імпульсну витримувану напругу 8000В на висоті 2000 метрів (переглядається на різних висотах, не перевищує 12000В). Повітряний вимикач acb не оснащений інтелектуальним контролером і датчиком і може використовуватися як ізолятор.

XUCKY є професійним виробником повітряних автоматичних вимикачів. Повітряний автоматичний вимикач acb відповідає стандартам GB14048.2 «Низьковольтні комутаційні пристрої та апарати керування» та IEC60947-2 «Низьковольтні комутаційні пристрої та автоматичні вимикачі» та іншим стандартам.

● Класифікація

За способом установки: стаціонарного типу, висувного типу.

За полюсами: три полюси, чотири полюси. За режимом роботи: електричний, ручний (капітальний ремонт, технічне обслуговування).

● Тип випуску

Інтелектуальний контролер, перехідний (або затримковий) розчіплювач зниженої напруги, шунтовий розчіплювач.

● Інтелектуальна продуктивність контролера

a. Інтелектуальний контролер повітряного вимикача поділяється на: bse5 (тип H: зв'язок), bse4 (тип M: загальний інтелектуальний тип), bse3 (тип L: економічний тип);

b. З перевантаженням, довгою затримкою, зворотним обмеженням часу, короткою затримкою, зворотним обмеженням часу, визначеним обмеженням часу, миттєвою функцією. Користувачі можуть встановлювати власні необхідні характеристики захисту;

в. Функція захисту від однофазного заземлення;

d. Функція відображення: налаштування відображення струму, відображення робочого струму, основне відображення напруги кожної фази (відображення напруги слід вказувати при замовленні);

д. Функція сигналізації: сигналізація перевантаження;

f. Функція самоперевірки: самоперевірка перегріву, самодіагностика мікрокомп'ютера;

g. Функція перевірки: перевірка робочих характеристик контролера.

Нормальні умови роботи та умови монтажу

● Температура навколишнього повітря

Верхнє граничне значення не перевищує +40°C, нижнє граничне значення не менше -5°C, а середнє значення за 24 години не перевищує +35°C. Примітка. Робоча умова полягає в тому, що нижнє граничне значення становить -10°C або -25°C, користувач повинен повідомити компанії; Верхня межа перевищує +40°C або нижня межа нижче -10°C або -25°C умови роботи, користувачі повинні проконсультуватися з компанією.

● Висота місця установки не перевищує 2000 м.

● Атмосферні умови повітряного вимикача

Відносна вологість повітря не перевищує 50% при температурі навколишнього повітря +40°С. Він може мати відносно високу відносну вологість при нижчих температурах. Середньомісячна максимальна відносна вологість найбільш вологого місяця становить 90%. Середня мінімальна температура становить +25°C і враховуйте конденсат, який утворюється на поверхні виробу через зміни температури. Перевищити необхідні вимоги та проконсультуватися з компанією.

● Рівень захисту: IP30

● Рівень забруднення: III

● Категорія використання: клас B або клас A

● Категорія встановлення: повітряний автоматичний вимикач acb і розчіплювач мінімальної напруги з номінальною робочою напругою 660 В (690 В) або менше. Первинна котушка силового трансформатора використовується для IV категорії монтажу. Категорія установки допоміжного контуру та контуру керування III.

● Умови монтажу: автоматичний вимикач повинен бути встановлений відповідно до вимог цього посібника. Вертикальний нахил вимикача не повинен перевищувати 5° (нахил шахтного вимикача не повинен перевищувати 15°). Короткий вступ до структури

● Позитивне показання автоматичного вимикача

Технічні дані та продуктивність

● Номінальний струм автоматичного вимикача

Номінальний струм кадру Inm (A) Номінальний струм In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Номінальна вимикаюча здатність при короткому замиканні та короткочасний витримковий струм, відстань дуги вимикача дорівнює нулю (тобто дуги поза межами вимикача немає).

Номінальний струм кадру Inm (A) 2000 3200 4000 6300

Номінальна межа відключаючої здатності короткого замикання Icu(kA)O-CO 400 В 80 100 100 120

690 В 50 65 65 80

Номінальна межа вмикаючої здатності короткого замикання n×Icu(кА)/cosΦ 400 В 176/0,2 220/0,2 220/0,2 264/0,2

690 В 105/0,25 143/0,2 143/0,2 187/0,2

Номінальна вимикаюча здатність при короткому замиканні Ics(кА)O-CO-CO 400 В 50 65 65 80

690 В 40 50 50 70

Номінальний короткочасний струм

Icw (кА) 1 с, затримка 0,4 с, O-CO 400 В 50 65 65/80 (MCR) 85/100 (MCR)

690 В 40 50 50/65 (MCR) 65/75 (MCR)

Примітка. Відключаюча здатність верхнього та нижнього рядків у таблиці однакова

● Характеристики захисту та функції інтелектуального контролера надструму

Характеристики захисту регулятора надструму

1. Значення налаштування Ir (I/In) і похибка контролера

Довга затримка Коротка затримка Миттєве замикання на землю

Ir1 Ir2 помилка Ir3 помилка Ir4 помилка

(0,4-1)In (0,4-15)In ±10% In~50kA (Inm=2000A)

In~75kA (Inm=3200~4000A)

In~100kA (Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)дюйма

Макс. 1200 A, мін. 160 A Inm=6300 A

(0,2-1,0) В ±10%

Примітка: якщо є (необхідний) триступеневий захист одночасно, значення налаштувань не можна перетинати.

2. Характеристики роботи захисту від надструму з довгою затримкою I²TL=(1,5lr1)²tL, а час спрацьовування (1,05~2,0)lr1 наведено в таблиці 4, а похибка часу становить ±15%.

Примітка: tL-Довга затримка 1,5lrs час налаштування, TL-Довга затримка часу роботи.

Примітка: якщо є (необхідний) триступеневий захист одночасно, значення налаштувань не можна перетинати.

1.05Ir1 1.3Ir1 1.5Ir1 час схоплювання (с) 15 30 60 120 240 480

>2 години без роботи <1 година роботи 2,0Ir1 Час роботи (с) 8,4 16,9 33,7 67,5 135 270

3. Характеристики захисту від перевантаження по струму з короткою затримкою

Захист від перевантаження по струму з короткочасною затримкою є певним часовим обмеженням. Якщо потрібно, щоб низьке кратне було оберненим часом, характеристика така: I²Ts=(8Ir1)²ts, ts – загальний розрахунковий час затримки;

Коли струм перевантаження >8Ir, він автоматично перетворюється на незалежну часову характеристику. Характеристика визначеного обмеження часу наведена в таблиці 5. Похибка обмеження часу становить ±15°C.

Час затримки s Час повернення s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Схема підключення автоматичного вимикача

1. Схема підключення інтелектуального контролера типу L, M (стандартного типу) (див. Малюнок 1)

SB1 - кнопка шунтування (надається користувачем)

SB2 - кнопка зниження напруги (надається користувачем)

F - шунтовий розчіплювач

O - нормально відкритий контакт (3A/AC380V)

C - нормально закритий контакт (3A/AC380V)

Q - Миттєвий розчіплювач мінімальної напруги або розчіплювач із затримкою мінімальної напруги

M - Двигун накопичувача енергії

SB3 - кнопка закриття (надається користувачем)

Х - Замикаючий електромагніт

DF - допоміжний контакт автоматичного вимикача

1# Робоча вхідна потужність (модуль постійного струму для позитивного входу)

2# Кінець вхідної робочої потужності (модуль постійного струму для негативного входу)

25#, 26# Зовнішній центральний полюс або вхід трансформатора струму заземлення

19#, 20#, 21#, 22#, 23#, 24# - кадри II і III для додавання контактів.

3# Відключення при несправності, нормально закритий контактний вихід

4# Відключення при несправності, контактний вихід загальний кінець

5# Вимкнення несправності, нормально відкритий контактний вихід

* Якщо джерелом живлення для інтелектуального розчіплювача є джерело постійного струму, необхідно додати модуль живлення. (Темінали 1# і 2# заборонені для доступу до джерела змінного струму).

2. Схема підключення інтелектуального контролера M, H + додаткова функція (багатофункціональний) (див. Малюнок 2)

SB1 - кнопка шунтування (надається користувачем)

SB2 - кнопка зниження напруги (надається користувачем)

F-розчіпник

O-Нормально відкритий контакт (3A/AC380V)

C- нормально закритий контакт (3A/AC380V)

Q - Миттєвий розчіплювач мінімальної напруги або розчіплювач із затримкою мінімальної напруги

M - Двигун накопичувача енергії

SB3 - кнопка закриття (надається користувачем)

Х - Замикаючий електромагніт

DF - допоміжний контакт автоматичного вимикача

1#, 2# Вхідна вихідна потужність
