Повітряний вимикач DW15

Сфера застосування

Повітряний автоматичний вимикач XUCKY DW15 або так званий автоматичний вимикач ACB (надалі – автоматичний вимикач) підходить для розподільних мереж із змінним струмом 50 Гц, номінальним струмом від 200 А до 4000 А та номінальною робочою напругою від 380 В до 1140 В. Автоматичний вимикач ABC в основному використовується для розподілу електроенергії та захисту ланцюга в розподільчих мережах, захисту від перевантаження, низької напруги та короткого замикання енергетичного обладнання.

У звичайних умовах автоматичний вимикач можна використовувати як для рідкісних перемикань ланцюга, так і для рідкісних пусків двигуна.

TAIXI є професійним постачальником повітряних вимикачів, вимикач DW15 ABC відповідає GB14048.2.

Модель і значення

Модель і значення

● За категорією використання

Клас А (неселективний, з двосекційним захистом від надструму).

● Відповідно до пристрою передачі

a. Передня рукоятка безпосередньо веде;

b. Моторний привід.

Примітка. Якщо не вказано користувачем, звичайне живлення виконує дві функції: a і b.

● За типом випуску

a. Розчіплювач максимального струму та розчіплювач;

b. Розчіплювач надструму, миттєвий розчіплювач мінімальної напруги;

в. Розчіплювач максимального струму, шунтовий розчіплювач і розчіплювач миттєвої напруги.

● За типом захисту від надструму

a. Миттєве спрацьовування від перевантаження і короткого замикання (електромагнітне);

b. перевантаження велика затримка і коротке замикання миттєве спрацьовування (теплоелектромагнітні);

Примітка: користувачі можуть проконсультуватися з постачальниками, якщо їм не потрібен розчіплювач надструму.

● За типом захисту від зниженої напруги

a. Миттєве спрацьовування;

b. Операція затримки.

● Відповідно до накопичення попередньої енергії

a. Відсутність попереднього накопичення енергії (операції накопичення енергії та закриття виконуються один раз);

b. Попередньо накопичена енергія (операції накопичення енергії та закриття виконано двічі).

● За способом входу-виходу

a. Вхід-вихід передня панель (вертикальний вхід-вихід);

b. Вхід-вихід задньої панелі (горизонтальний вхід-вихід);

в. Вхід на передній панелі, вихід на задній панелі (вертикальний вхід, горизонтальний вихід);

d. Вихід на передній панелі, вхід на задній панелі (вертикальний вихід, горизонтальний вхід).

Нормальні умови праці

1. Температура навколишнього повітря від -5°C до +40°C, середнє значення за 24 години не перевищує +35°C. 2. Висота місця встановлення не перевищує 2000м.

3. Відносна вологість повітря не перевищує 50% при температурі навколишнього повітря +40°С; більш висока відносна вологість при більш низьких температурах; середньомісячна максимальна відносна вологість найбільш вологого місяця становить 90%, в той же час середня мінімальна температура місяця становить +25°C, і враховується конденсація на поверхні продукту через зміну температури.

4. Рівень забруднення 3

5. Категорія установки вимикача головного кола IV. Категорія встановлення допоміжного кола, за винятком котушки розчіплювача мінімальної напруги, категорія встановлення така ж, як і основного кола вимикача, інші є категорією встановлення III.

Основні параметри та технічні характеристики

1. Номінальна напруга ізоляції цієї серії продуктів дорівнює відповідній номінальній робочій напрузі.

2. Основні параметри автоматичного вимикача АВС

Примітка:

a. Номінальна відключаюча здатність автоматичного вимикача DW15 ACB, Inm≤630: верхня лінія, Inm>630: те саме, що верхня та нижня лінії.

b. Основні параметри повітряного вимикача DW15C-200, 400, 630 такі ж, як і DW15-200, 400, 630.

3. Розблокування автоматичного вимикача ACB, котушки розблокування електромагніту та номінальна напруга блоку керування

Примітка: a. 127 специфікації для майнінгу.

b. Якщо необхідний робочий електромагнітний блок керування з Us 660V, користувач повинен узгодити з виробником.

Структура

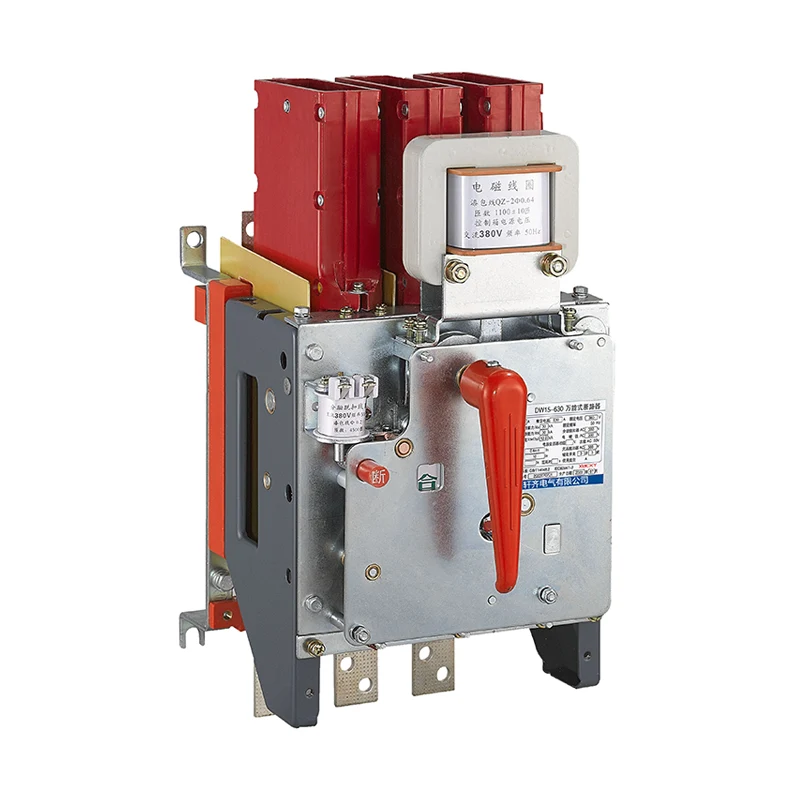

1. Універсальні автоматичні вимикачі DW15-200, 400, 630 Автоматичний вимикач DW15 ACB являє собою тривимірну компоновку поверхні, а контактну систему, швидкий електромагніт, ліву та праву бічні панелі встановлено на ізоляційній пластині. Верхня частина оснащена системою гасіння дуги, а робочий механізм може бути встановлений спереду або з правого боку. Є кнопки індикації «ON», «OFF» і ручного вимкнення. У верхньому лівому куті є розчіплювач, а ззаду розчіплювач мінімальної напруги, підключений до осі відключення. Швидкість насичення і трансформатор струму розміщені на нижній шині. Нижче розташовані відповідно пристрої затримки мінімальної напруги та теплові реле. Структура продукту показана на малюнку 1.

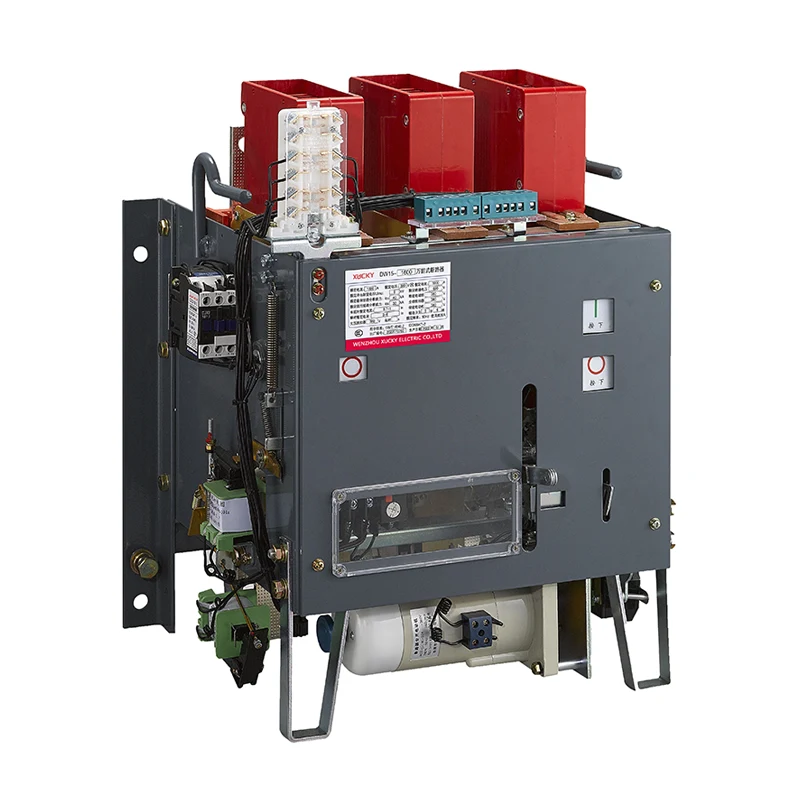

2. Універсальні автоматичні вимикачі DW15-1600, 2500, 4000 Автоматичний вимикач АСВ являє собою тривимірну схему, контактна система, механізм приводу встановлені на металевій рамі. У верхній частині розташована система гасіння дуги, а в правій - механізм керування. Є індикація «ON», «OFF» і ручні кнопки «відкрити», «закрити». Ліва оснащена розчіплювачем і розчіплювачем мінімальної напруги. Швидкість насичення і трансформатор струму розміщені на нижній шині. Нижче встановлені затримки мінімальної напруги і теплові реле. Структура продукту показана на малюнку 2.

3. Автоматичний вимикач ACB DW15C-200, 400, 630. Виріб складається з корпусу молота (модифікований DW15) і сидіння ящика. Автоматичний вимикач ACB оснащений ізоляційним контактним ножем, дволанцюговим динамічним контактом і опорною рейкою заземлюючого контакту. Ліва і права панелі сидіння ящика, алюмінієві кронштейни, ізоляційні контактні основи, двоконтурні статичні контакти, повзунки та інші компоненти. Механізм керування в нижній частині складається з робочої ручки, гвинта тощо.

Рисунок 1: Структурна схема універсальних вимикачів DW15-200, 400, 630

Рисунок 2: Структурна схема повітряного автоматичного вимикача DW15-1600, 2500, 4000

Контур і монтажні розміри

Малюнок 3: Габаритні та монтажні розміри повітряного вимикача DW15-200~630 з передньою роботою

Малюнок 4: Габаритні та монтажні розміри шухлядного автоматичного вимикача DW15C-200~630

Рисунок 5: Габаритні та монтажні розміри повітряного автоматичного вимикача DW15-1000~1600

Рисунок 6: Габаритні та монтажні розміри повітряного автоматичного вимикача DW15-2500

Рисунок 7: Габаритні та монтажні розміри повітряного автоматичного вимикача DW15-4000
